Omnet中特殊网络的NED实现(1)——无连接的线性链式网络

无连接的等距线性链式网络

在无线网络中，某些特定情境下需要对特殊网络情况进行仿真。通过Omnet++中的NED文件配置，可以在节点存在连接时默认将节点等间距拉开，从而形成所需的等距网络。这种配置方式能够满足对网络拓扑结构的精确控制需求，适用于需要节点均匀分布的仿真场景。然而，这种方法的局限性在于其依赖于节点间的连接状态，若节点间无连接，则无法自动实现等距分布。

以Omnet++的neddemo文件夹中的Chain网络为例，该网络模型通过NED文件定义了节点之间的链式连接方式。在默认配置下，当节点之间存在连接时，Chain网络会自动将节点等间距拉开，从而形成一个等距分布的链式拓扑结构。这种设计能够很好地满足对等距网络的仿真需求，尤其是在需要模拟线性或链式网络场景时。然而，Chain网络的局限性在于其依赖于节点间的连接状态：如果节点之间无连接，则无法自动实现等距分布，导致网络拓扑无法满足仿真需求。

simple ChainNode extends Node
{
    parameters:
        @display("i=misc/square_vs");
    gates:
        inout left;
        inout right;
}


network Chain
{
    parameters:
        int n @prompt("Number of modules") = default(5);
    submodules:
        node[n]: ChainNode;
    connections allowunconnected:
        for i=0..n-2 {
            node[i].right <--> node[i+1].left;
        }
}

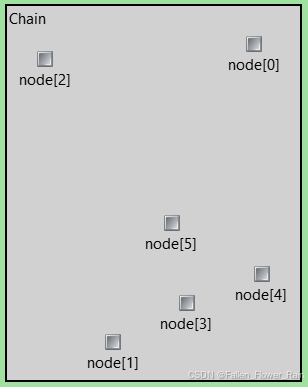

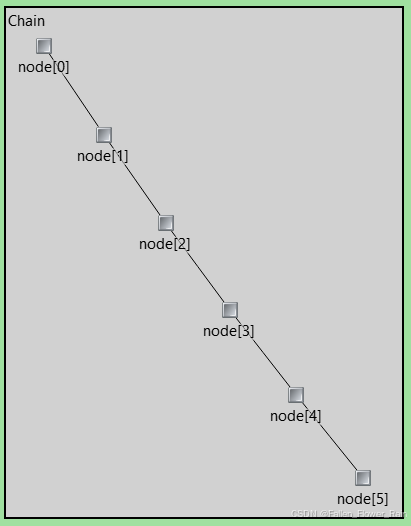

根据仿真图可知，在有连接的情况下，Omnet++中提供的Chain网络能够很好地满足仿真需求。然而，当节点之间无连接时：

simple ChainNode extends Node
{
    parameters:
        @display("i=misc/square_vs");
    gates:
        inout left;
        inout right;
}


network Chain
{
    parameters:
        int n @prompt("Number of modules") = default(5);
    submodules:
        node[n]: ChainNode;
    connections allowunconnected:
}

显然在无线网络场景中，节点通常会随机分布，这无法满足对特殊场景（如等距网络）的仿真需求。为了实现无线等距网络的仿真，需要对节点的位置进行特定设置。然而，如果为每个节点固定设置具体位置，虽然能够满足等距分布的要求，但会导致网络节点数量固定，缺乏灵活性，无法适应节点数量可变的需求。

现在笔者提供一种无线等距网络的方法：

simple Node {
	parameters:
	    double posX;
	    double posY;
	    @display("i=misc/node,grey;p=$posX,$posY");
}

network LinearChain
{
    parameters:
        int Num @prompt("Number of Host") = default(10);
        double xStart = 50; // X 坐标起始值
        double xEnd = 950;  // X 坐标结束值
        double yValue = 500; // 固定的 Y 坐标值
       @display("s;bgb=1000,1000");

    submodules:

        Node[Num]: Node {
            parameters:
                posX = parent.xStart + (index * (parent.xEnd - parent.xStart) / (parent.Num - 1));
                posY = parent.yValue;
        }

    connections allowunconnected:
}

通过首先在simple模块中定义节点的横纵坐标参数（如posX和posY），可以为节点位置配置提供基础支持。需要注意的是，由于NED复合模块中不能直接为子模块的固定参数赋值，因此在simple模块中不应为这些参数设置默认值，而是将其留空以便在更高层级进行配置。在network模块中，首先定义节点的起始范围，然后在submodules部分通过循环或手动方式为每个子模块的posX和posY参数赋值。需要注意的是，当子模块需要使用父模块中的变量时，必须通过parent.value的方式引用父模块的参数值。最终网络启动后，节点的位置将按照配置的坐标分布，形成所需的拓扑结构。如果需要获取网络中节点的位置信息，可以通过cPar读取posX和posY参数的值，从而实现动态访问和进一步处理。这种方法能够灵活地支持节点位置的可配置性和动态调整，满足不同仿真场景的需求。
