【电源专题】POE连接方式与功率等级划分

本文介绍了POE技术,包括其定义、优点(如低成本、连接便利和电源管理),连接方式(Mid-Span和End-Span),以及不同功率等级(如Class1-4)的应用,重点在于PSE如何根据PD设备功率需求进行功率分配,以实现负载连接的最大化。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在文章【电源专题】什么是POE?中我们讲到了:PoE(Power over Ethernet)是指通过网线传输电力的一种技术,借助现有以太网口通过网线同时为终端设备(如:IP电话、AP、IP摄像头等)进行数据传输和供电。

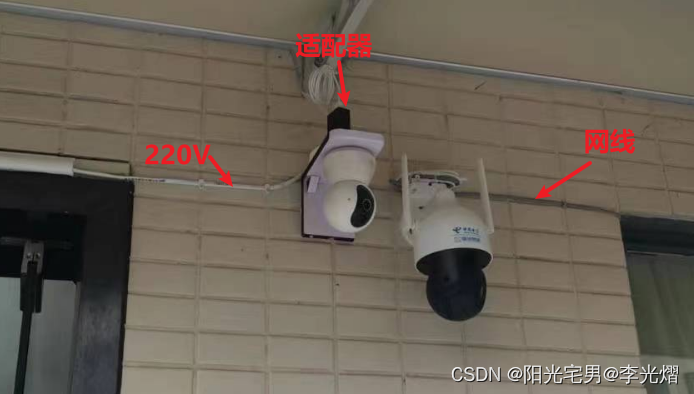

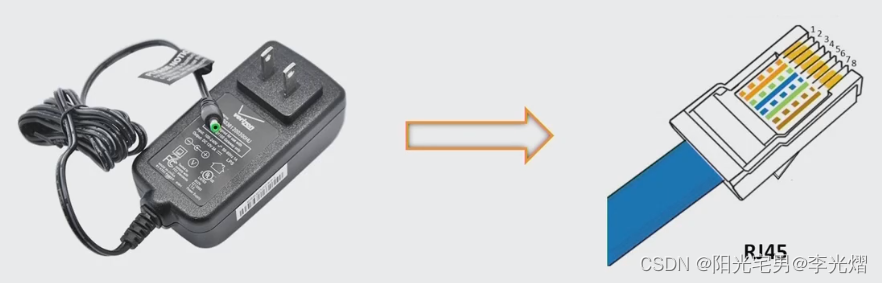

如下所示如果设备支持POE功能,就能将适配器供电直接用网线代替供电。

POE供电有很多的优点,如低成本(功率线和电源线统一,降低布线成本)、连接简单、扩展方便(不需要PD周围有市电或接电源适配器)、电源管理方便(不同PD设备使用同一个PSE供电和管理)、全球统一标准(POE协议全球统一)。

POE连接方式

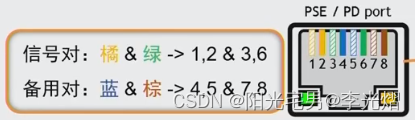

一般来说网线接口有8个接线端子,其中信号对为橘色(1/2)和绿色(3/6),负责数据的传输,备用对为蓝色(4/5)和棕色(7/8)。

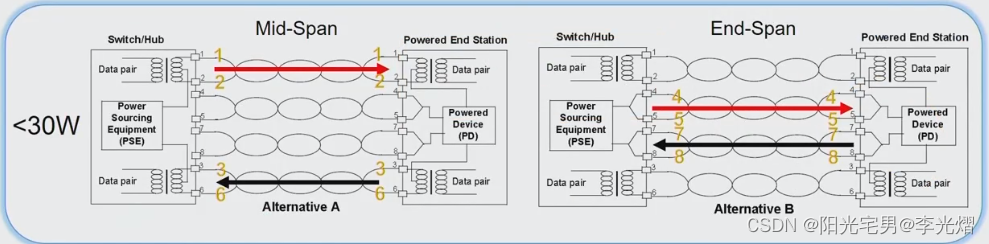

因为有不同的功能双绞线,所以POE功率传输时能通过不同的方式。在功率小于30W时可以有两种方式进行功率传输,其中使用两对信号对传输的叫Mid-Span,使用两对备用对传输的叫End-Span。

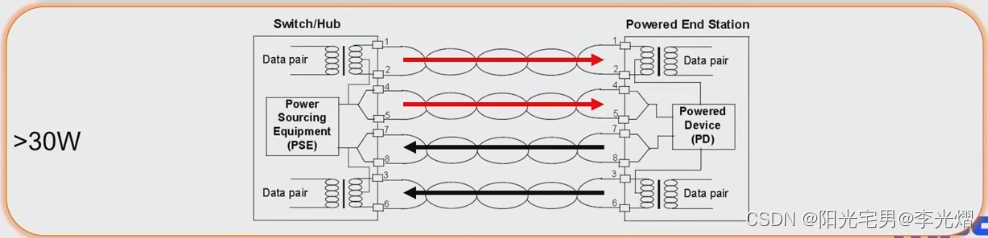

由于网线每股绞线的线径较细,如目前6类线单股线径不到6mm,加上网线的长度导致通流能力有限。因此在传输功能大于30W时,会使用4对绞线进行功率传输,以增加通流能力。

因为POE使用直流供电,所以不管使用以上哪种方式进行连接,都可以通过网络变压器将网线传输的交流信号提取出来。因此信号传输不受POE供电影响。

POE功率等级划分

 当PSE和PD设备通过网线连接后就能直接使用了吗?

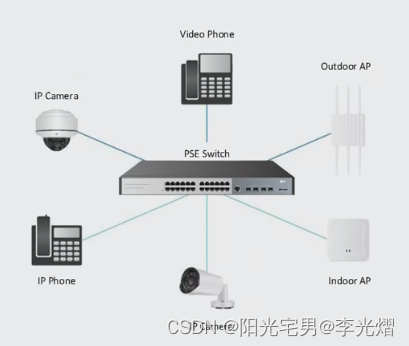

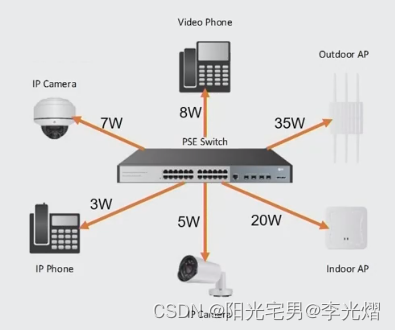

在实际使用中,同一台PSE设备需要给不同的PD设备供电, 而不同的PD设备的功耗是不同的,往往差别较大。如下所示IP Phone只需要几W的功率,而室外AP可能需要几十W功率。

 因为单个PSE输出功率是有限的,在防止PES过载的同时也要连接尽可能多的PD设备。因此我们需要考虑PSE每个端口的功率分配问题。而POE协议正是为了解决这个难点而设计的,POE协议对PSE及PD的功率等级进行了划分。

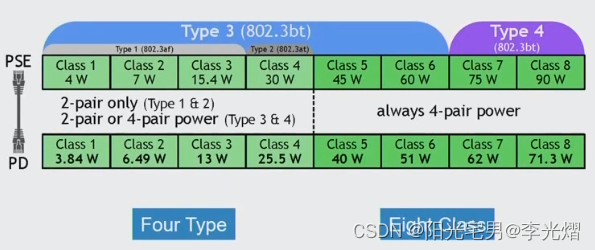

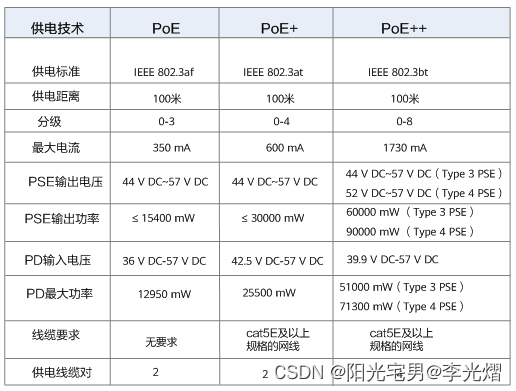

类别1:支持供电标准为IEEE 802.3af的功率等级的Class1~3,PD的最大功率可以到13W,如常见的IP Phone和IP Camera一般属于这个类别。

类别2:支持供电标准为IEEE 802.3at的功率等级的Class4,PD的最大功率能达到25.5W,如常见的Indoor AP一般属于这个等级。

支持802.3bt协议类型的PD则同时包括了类别3和类别4,也向下兼容IEEE 802.3at和IEEE 802.3af协议要求。PD最大功率能达到71W,如室外AP一般需要支持802.3bt协议POE供电。

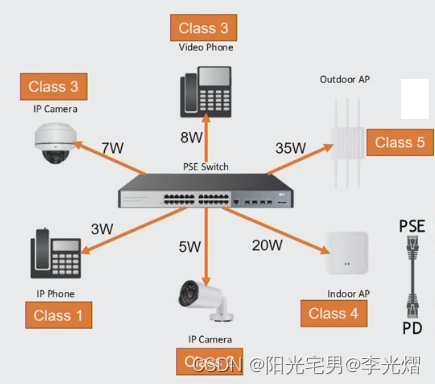

通过以上的分类,PSE就能对不同的PD设备进行功率等级的划分。根据不同的PD设备,为每个端口提供不同的功率,实现负载连接数量的最大化。



总结:单个PSE输出功率是有限的,在防止PES过载的同时也要连接尽可能多的PD设备。因此PSE能根据不同的PD设备,为每个端口提供不同的功率,从而实现负载连接数量的最大化。
