主板（Motherboard）是计算机的核心组件之一，作为硬件系统的“骨架”和“中枢”，负责连接和协调所有其他硬件部件的工作。以下是关于主板的详细介绍：
一、主板的核心功能
- 硬件连接平台
- 提供插槽和接口，承载CPU、内存、显卡、硬盘等硬件，并确保它们相互通信。
- 数据传输枢纽
- 通过芯片组和总线（如PCIe、SATA）管理数据在CPU、内存、外设之间的传输。
- 电源分配
- 通过供电模块（VRM）为CPU、内存等部件分配稳定电力。
- 扩展支持
- 通过PCIe插槽、M.2接口等支持未来硬件升级（如独立显卡、高速SSD）。
二、主板的主要构成
- PCB（印刷电路板）
- 多层电路板，承载所有元件和走线，不同尺寸规格（如ATX、Micro-ATX、Mini-ITX）。
- 芯片组（Chipset）
- 决定主板的扩展性和功能，如Intel的Z790（高端）或AMD的B650（主流）。
- 关键插槽与接口
- CPU插槽：如LGA 1700（Intel）、AM5（AMD），需与CPU兼容。
- 内存插槽（DIMM）：支持DDR4/DDR5，双通道配置可提升性能。
- PCIe插槽：用于显卡（通常x16）、扩展卡（如声卡、网卡）。
- 存储接口：M.2（NVMe SSD）、SATA（机械硬盘/SSD）。
- I/O接口：USB（Type-C/3.2）、HDMI/DP、音频接口、网口等。
- 供电模块（VRM）
- 高端主板配备多相供电，支持超频和高效能CPU。
- BIOS/UEFI芯片
- 存储固件，负责硬件自检（POST）、系统设置及超频调整。
三、主板的分类与选择

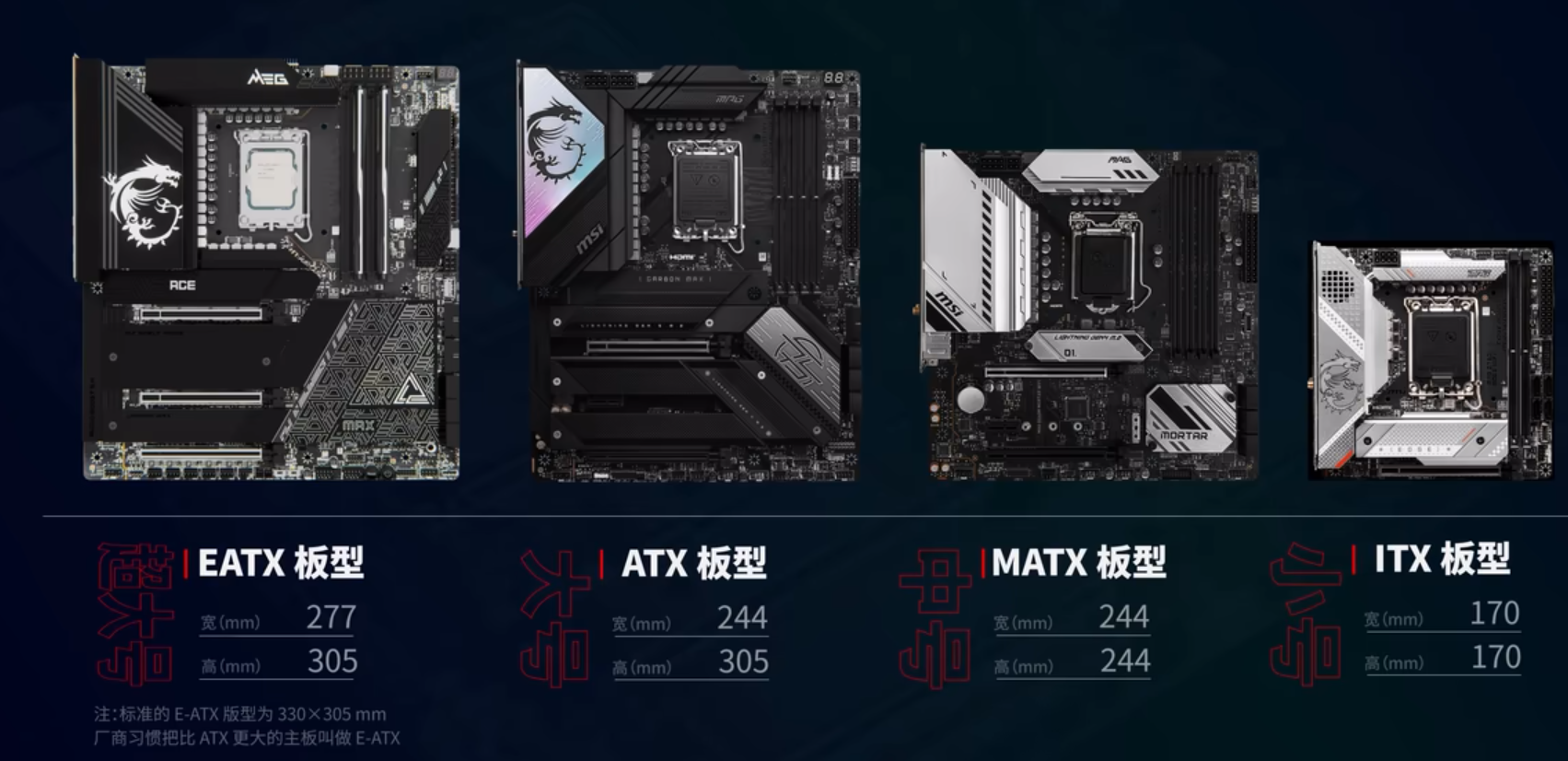

- 按尺寸分类
- ATX（标准）：扩展性强，适合高性能PC。
- Micro-ATX：紧凑型，平衡性能与体积。
- Mini-ITX：迷你主机/HTPC首选，扩展性有限。
- 按用途选择
- 游戏/创作：选高端芯片组（如Z790/X670E），支持超频和多显卡。
- 办公/家用：主流芯片组（如B760/B650），性价比高。
- 服务器/工作站：需ECC内存、多PCIe通道（如WS系列）。
四、主板的技术趋势
- PCIe 5.0/4.0
- 更高带宽，支持未来显卡和SSD（如PCIe 5.0 SSD可达14GB/s）。
- DDR5内存支持
- 频率更高（4800MHz起），但需搭配兼容的CPU和主板。
- Wi-Fi 6E/蓝牙5.2
- 高速无线连接，减少延迟。
- Thunderbolt 4/USB4
- 40Gbps传输速率，支持外接显卡坞或多屏输出。
五、选购建议
- 兼容性优先
- 确保主板与CPU（插槽/芯片组）、内存（DDR4/DDR5）匹配。
- 扩展需求
- 需多硬盘或显卡？选更多PCIe/M.2插槽的主板。
- 品牌与售后
- 华硕、微星、技嘉等一线品牌更可靠，BIOS更新更及时。
- 预算分配
- 中端主板（约800-1500元）通常性价比最高，除非有超频需求。
六、常见问题
- Q：主板影响性能吗？
A：间接影响。高端主板提供更好的供电和散热，适合超频；但对普通用户，性能差异不大。 - Q：BIOS和UEFI的区别？
A：UEFI是BIOS的升级版，支持图形界面、快速启动和大容量硬盘。
微星Z790战神Max

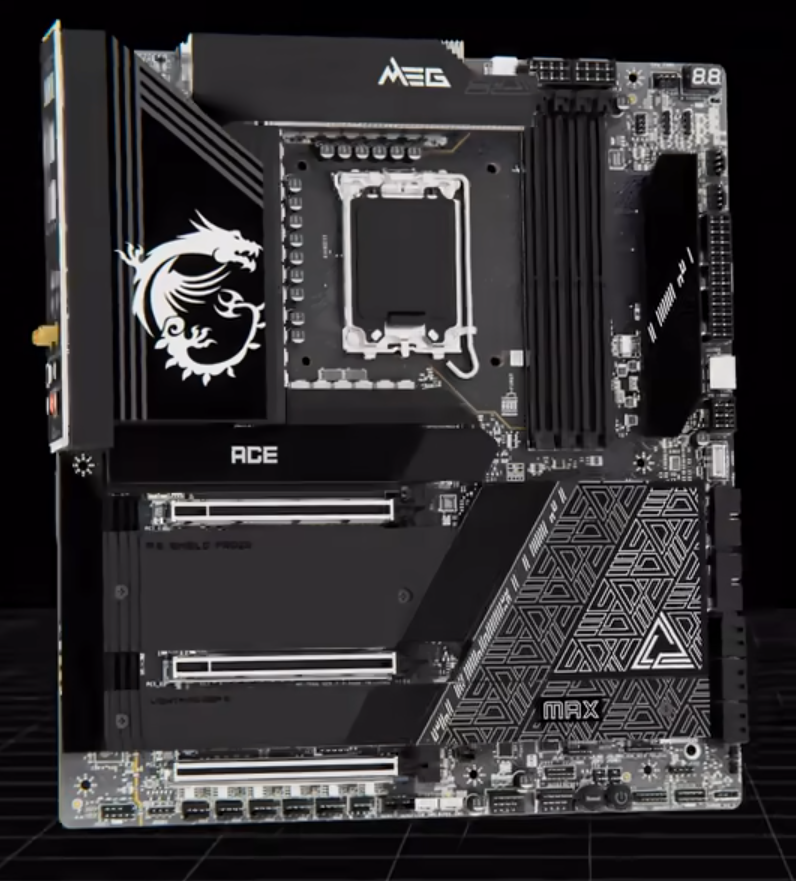

这是有盖子的：

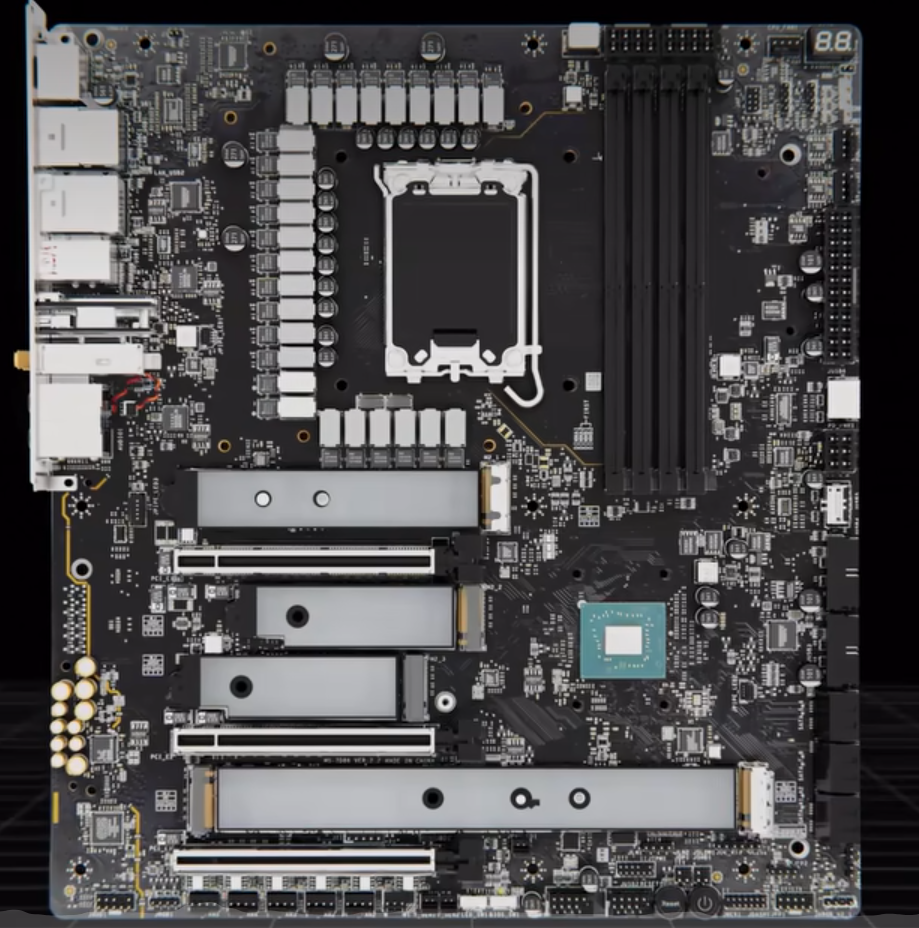

下面是全部的接口和元器件（把上面那层拆了，露出了所有的元器件）

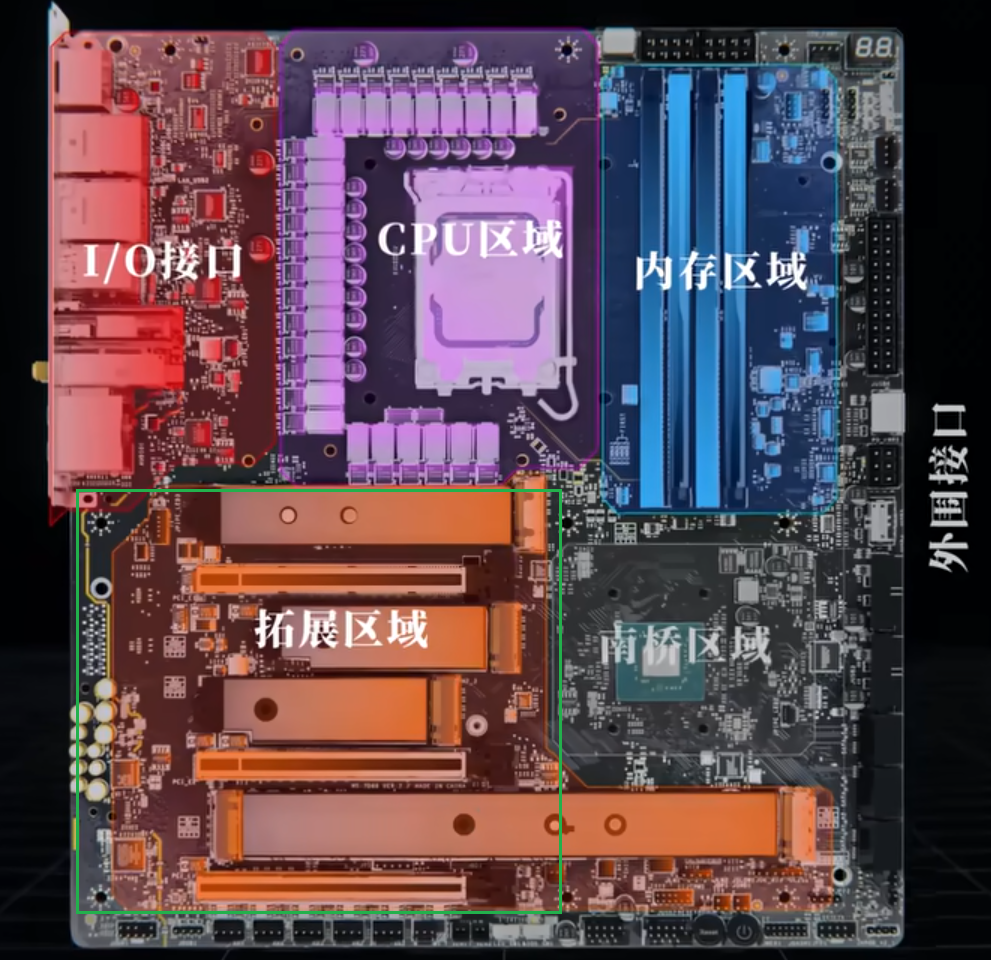

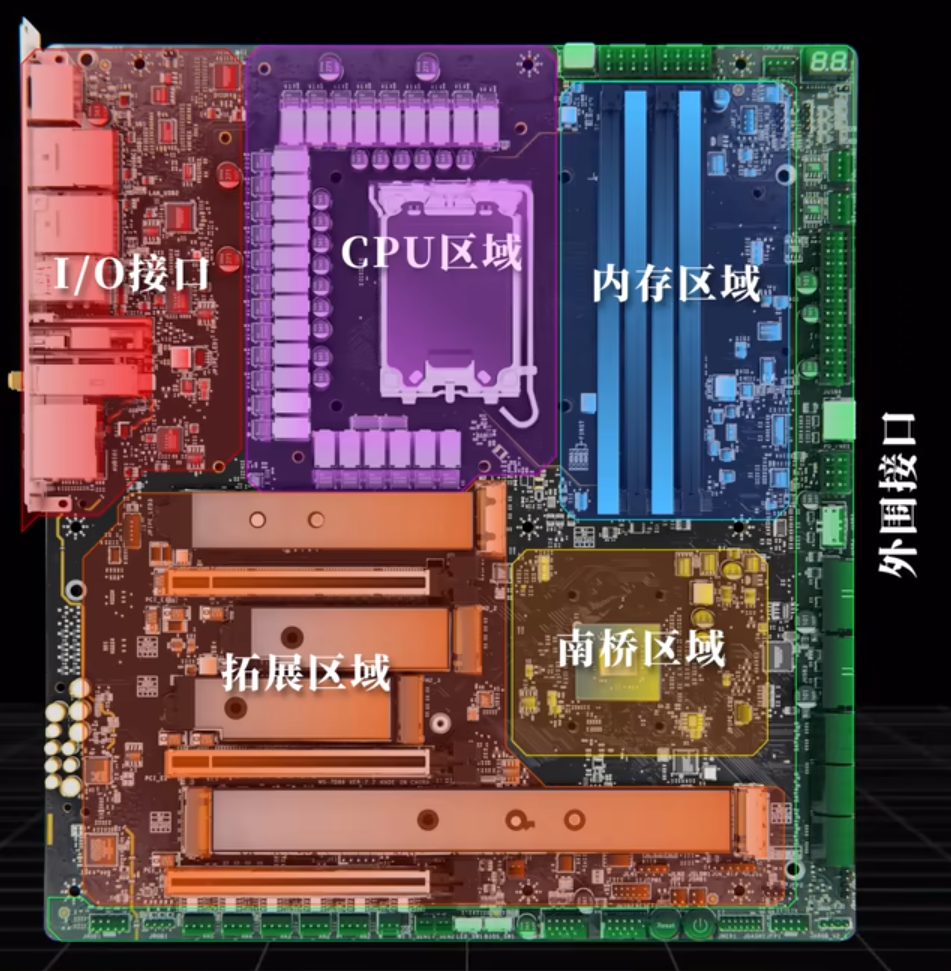

主板各区域分布：
I/O接口，CPU区域，内存区域，拓展区域，南桥区域，外围接口
看视频和图片，太直观了。

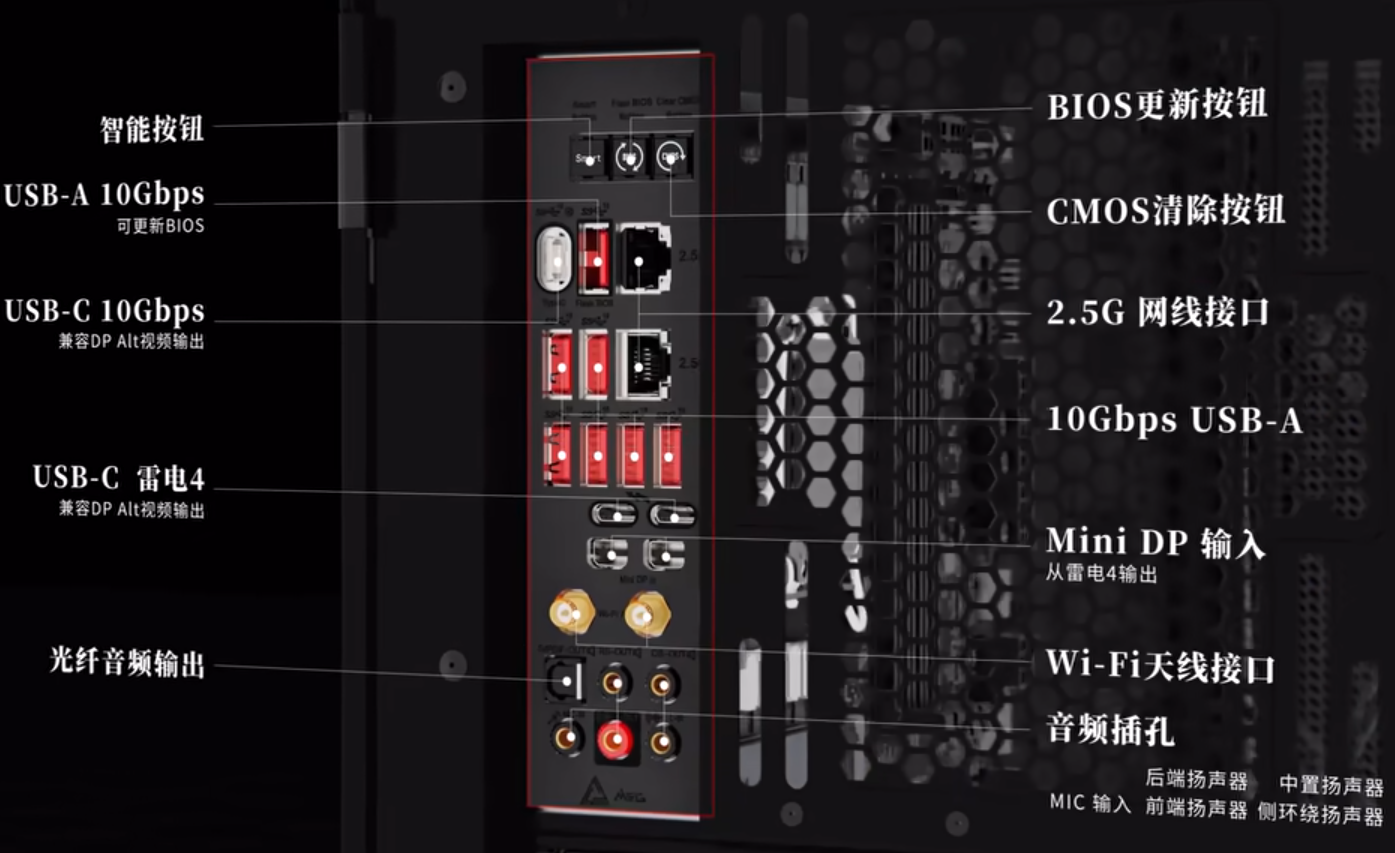

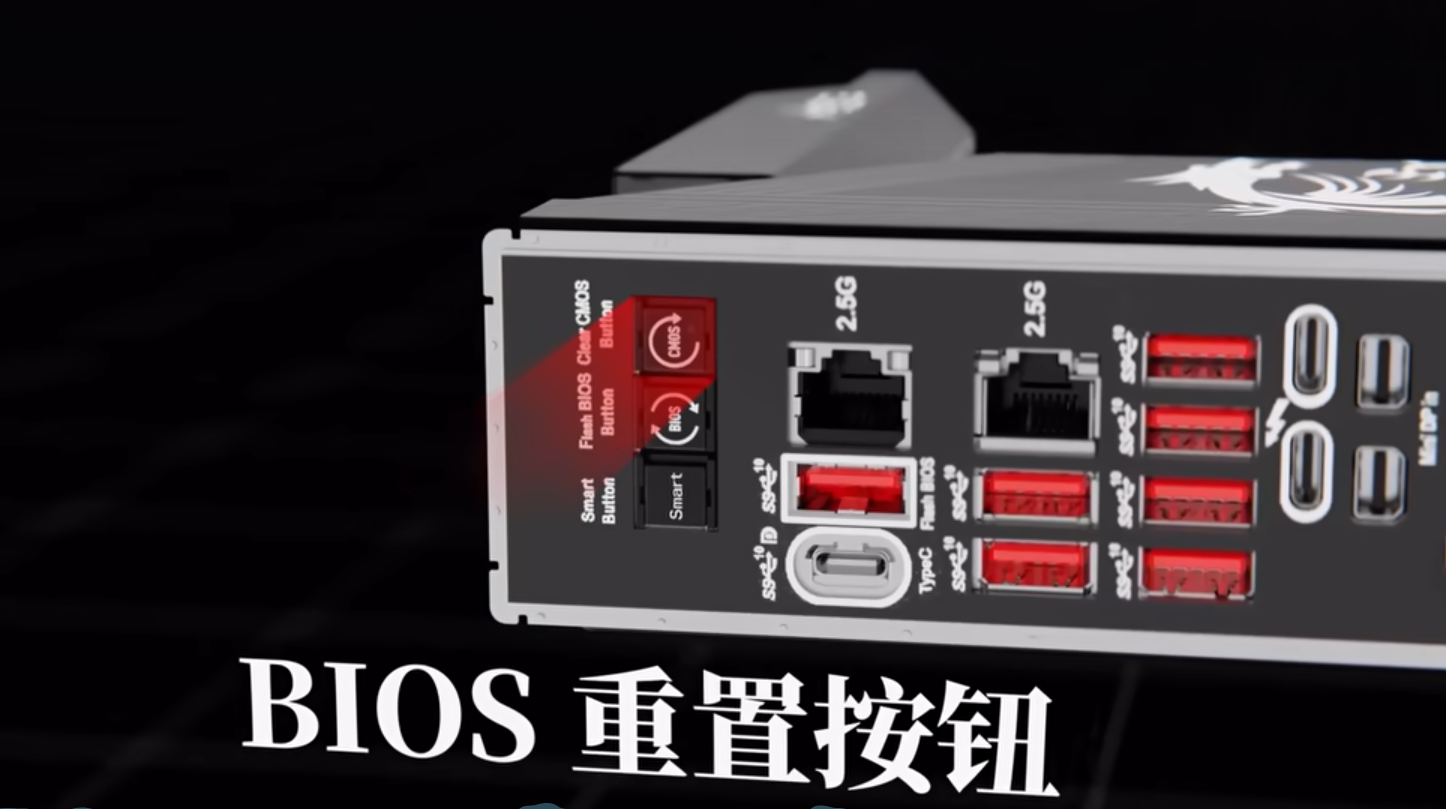

我用主机的时候见过的部分。（I/O接口区域）

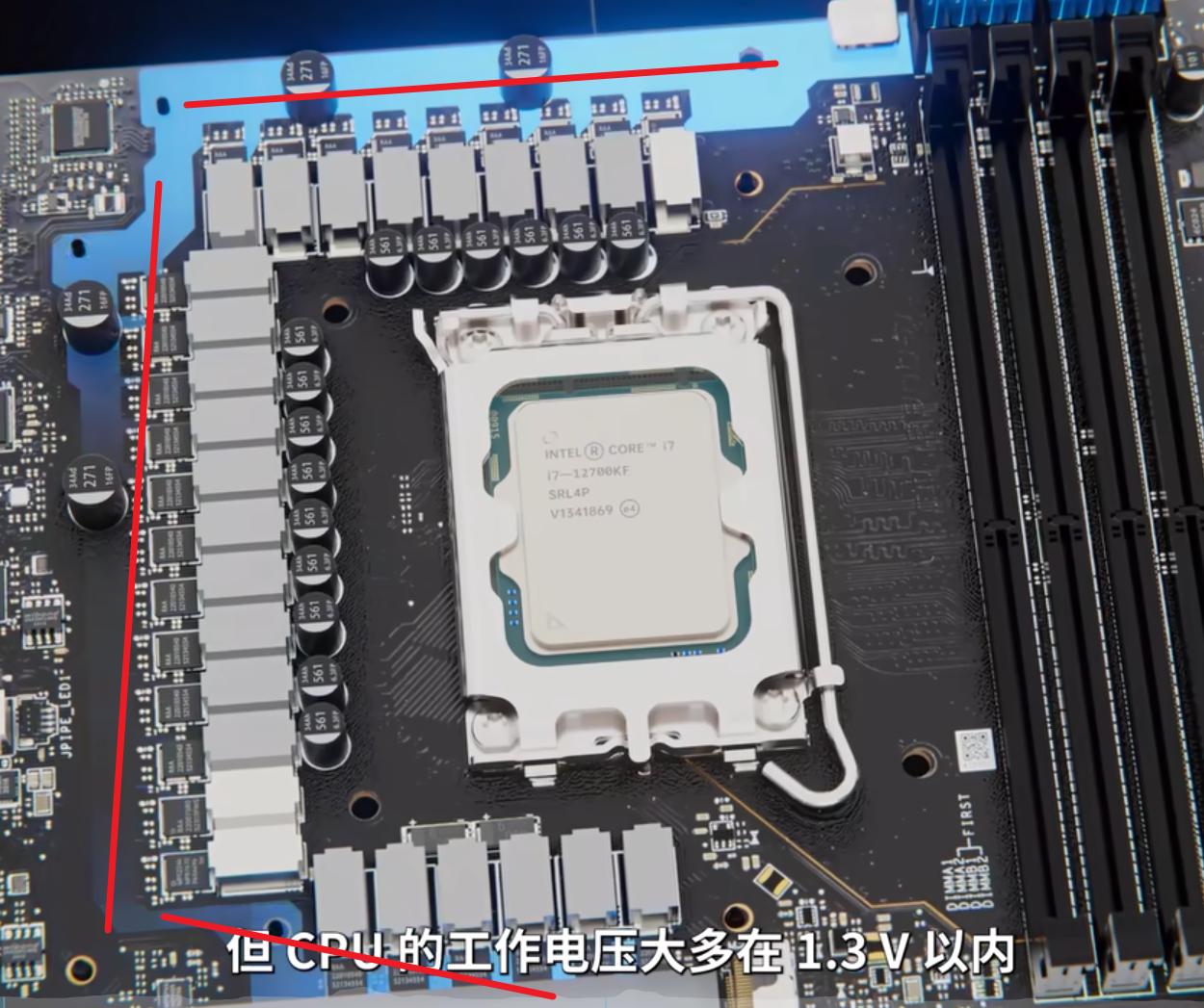

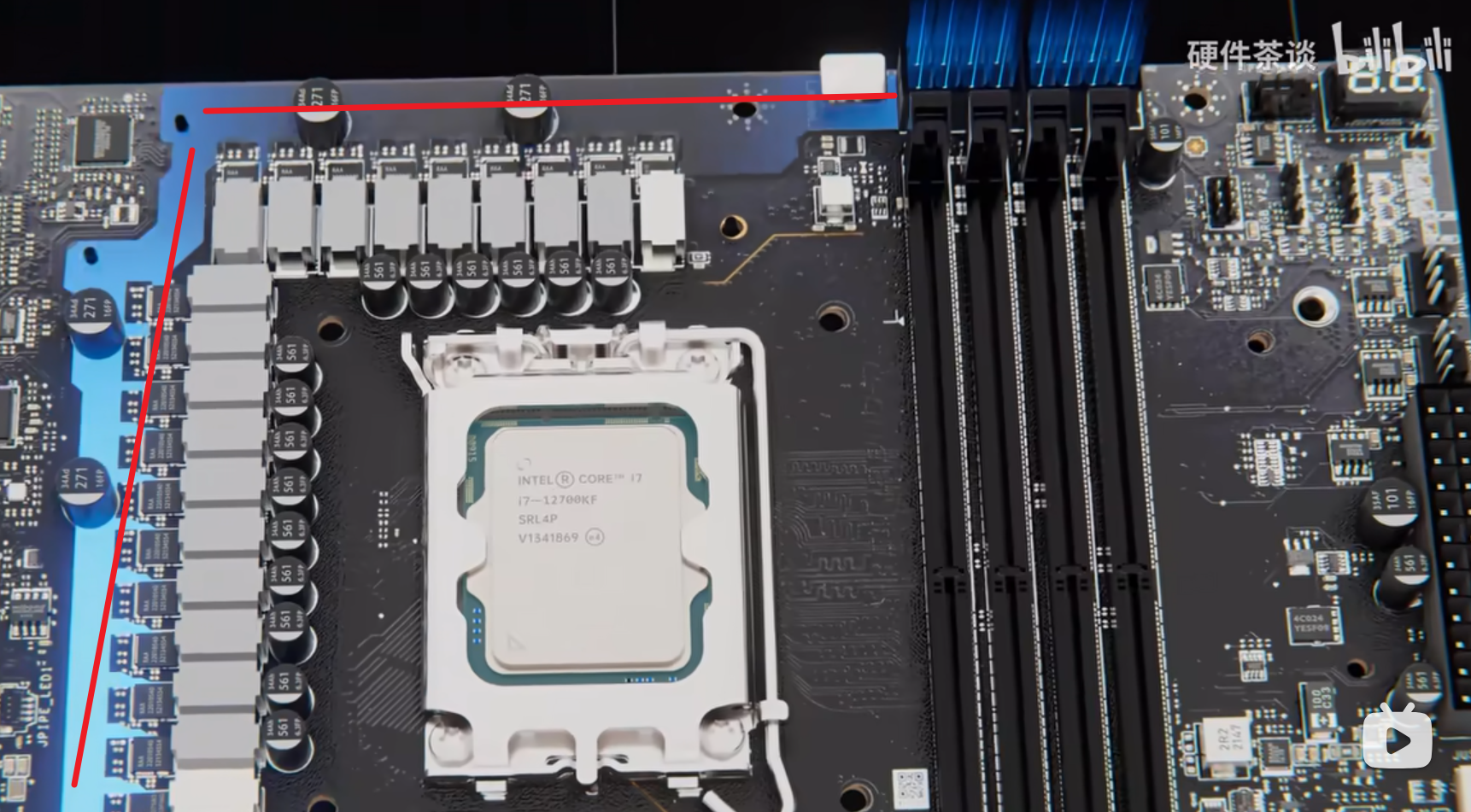

CPU区域)

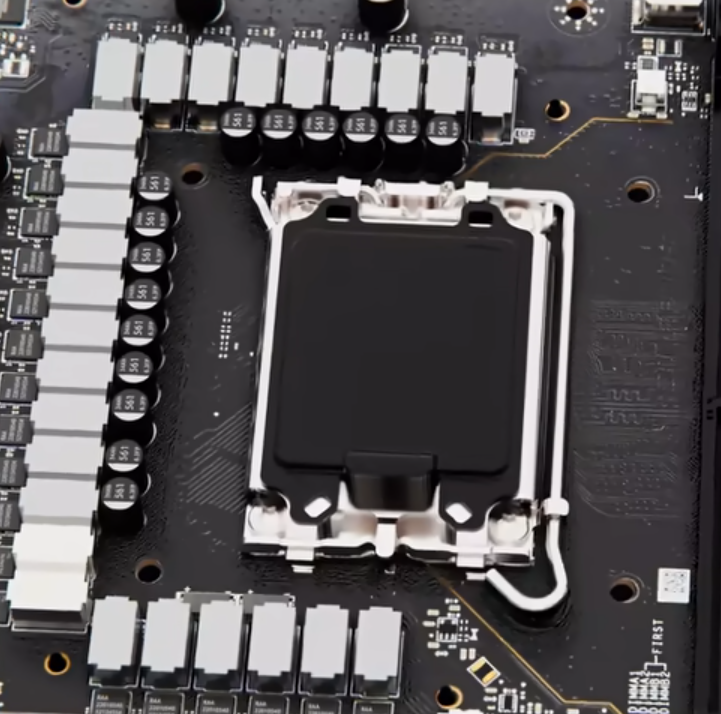

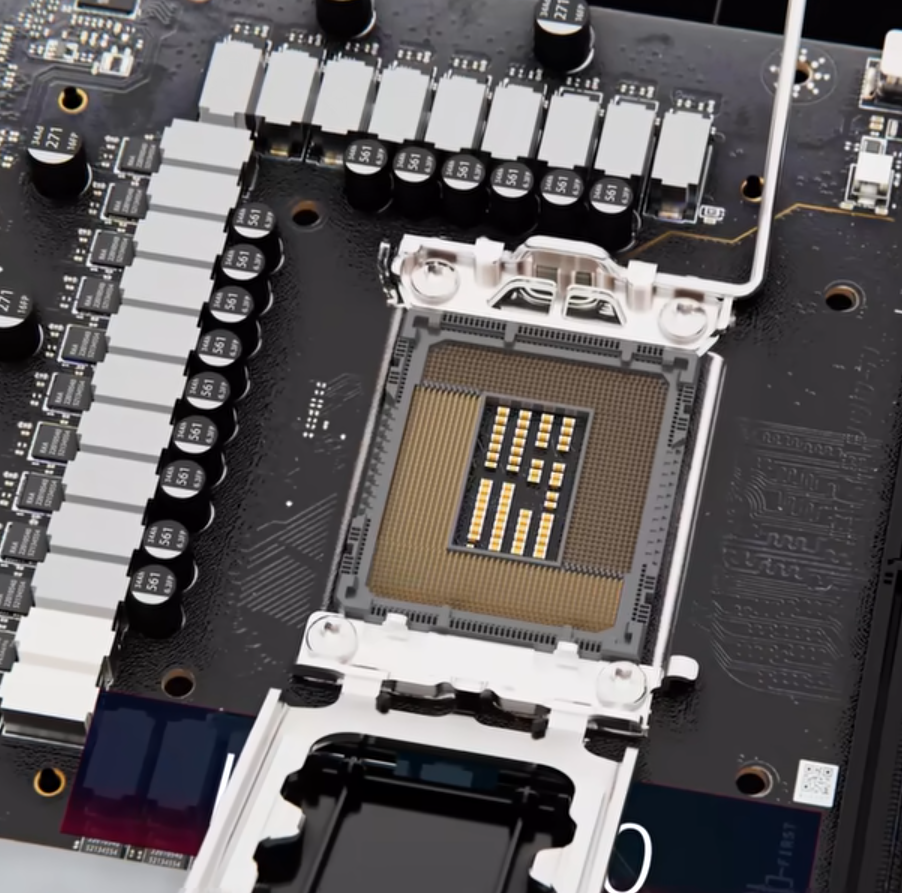

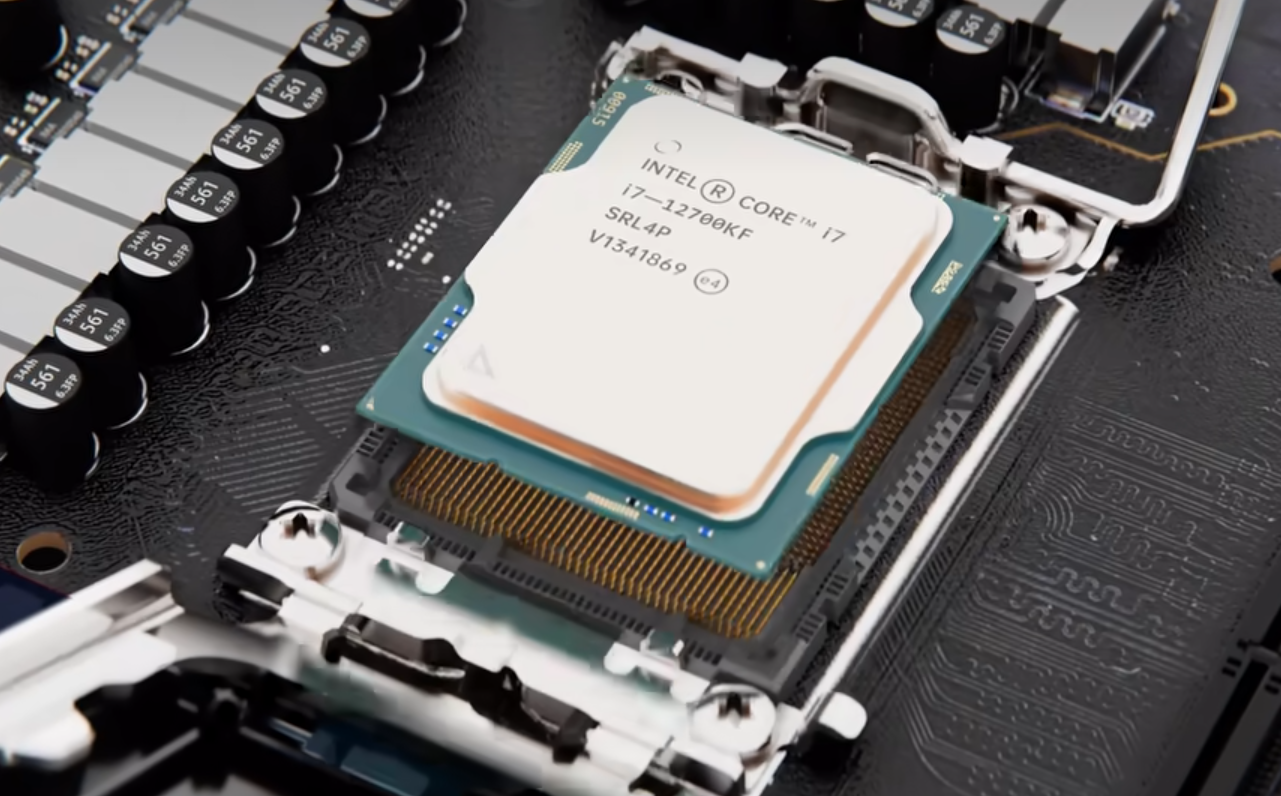

这个主板使用的插槽是intel的LGA 1700插槽
插槽内有1700根针脚，支持intel第12，13，14代酷睿处理器。

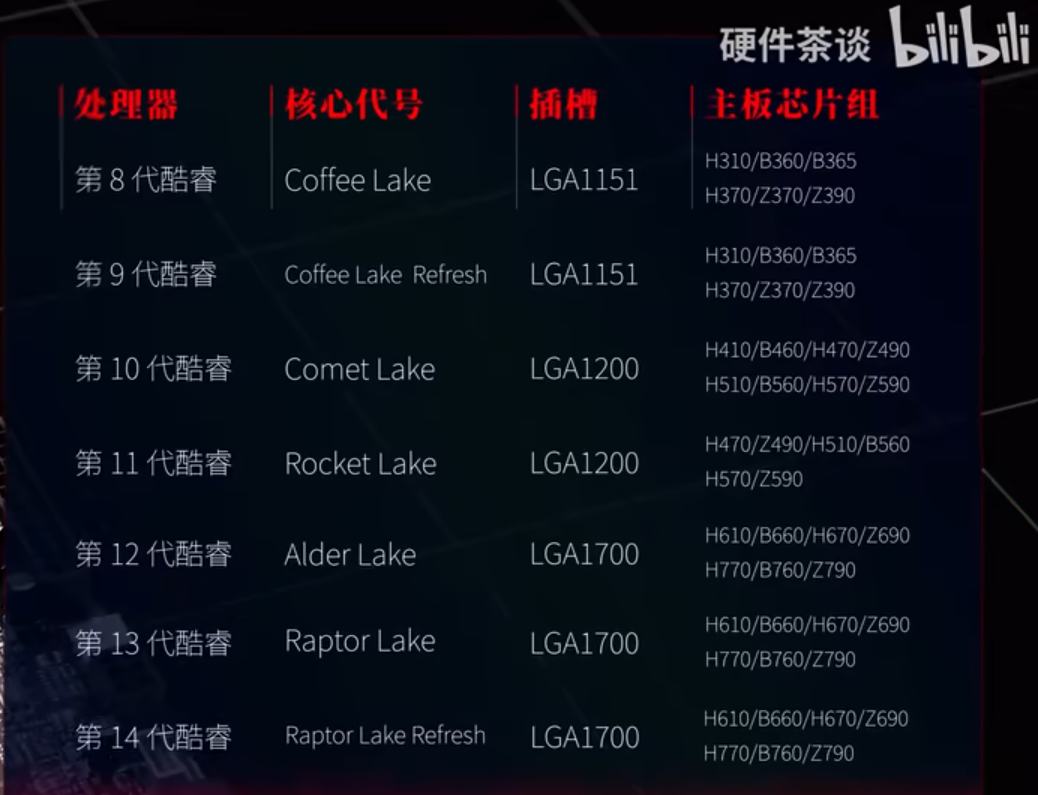

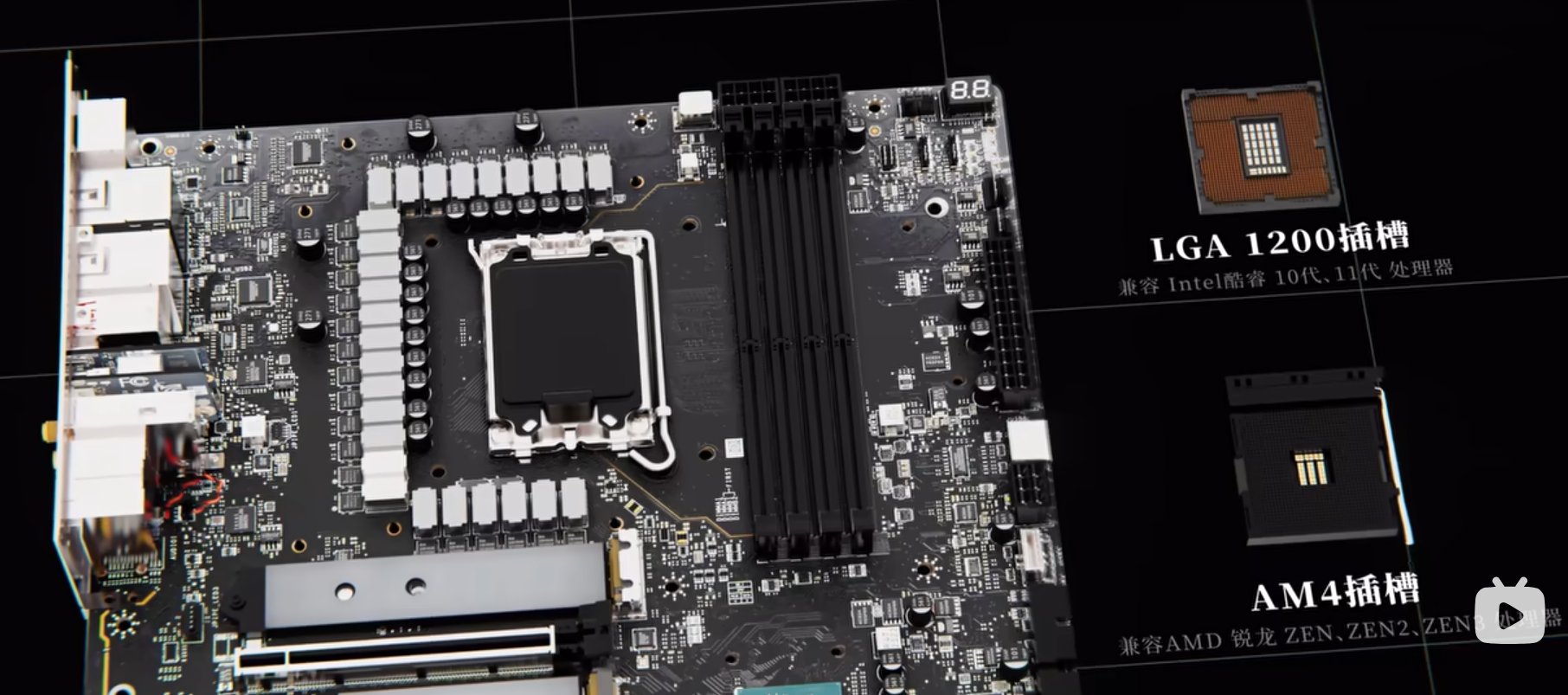

CPU针脚和主板型号的对应表
要确保主板插槽的规格和CPU是兼容的。

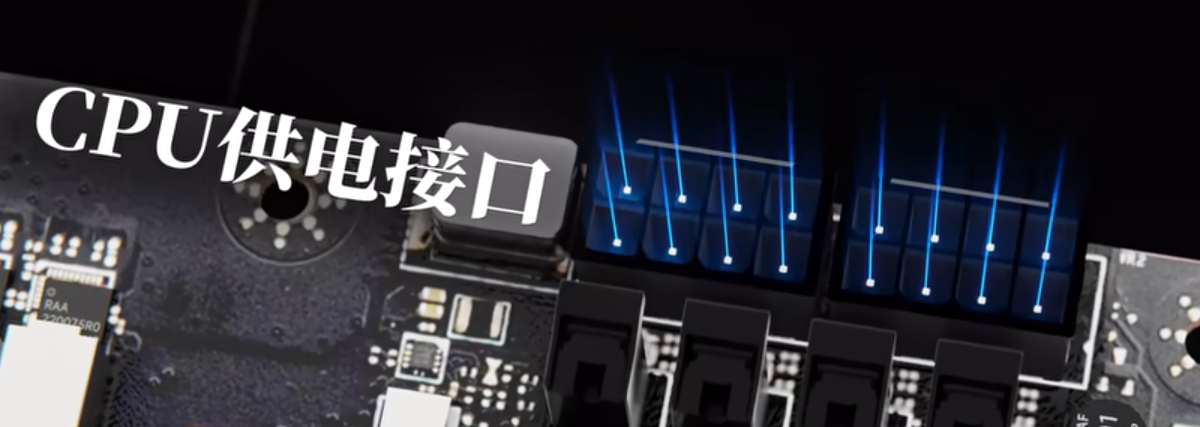

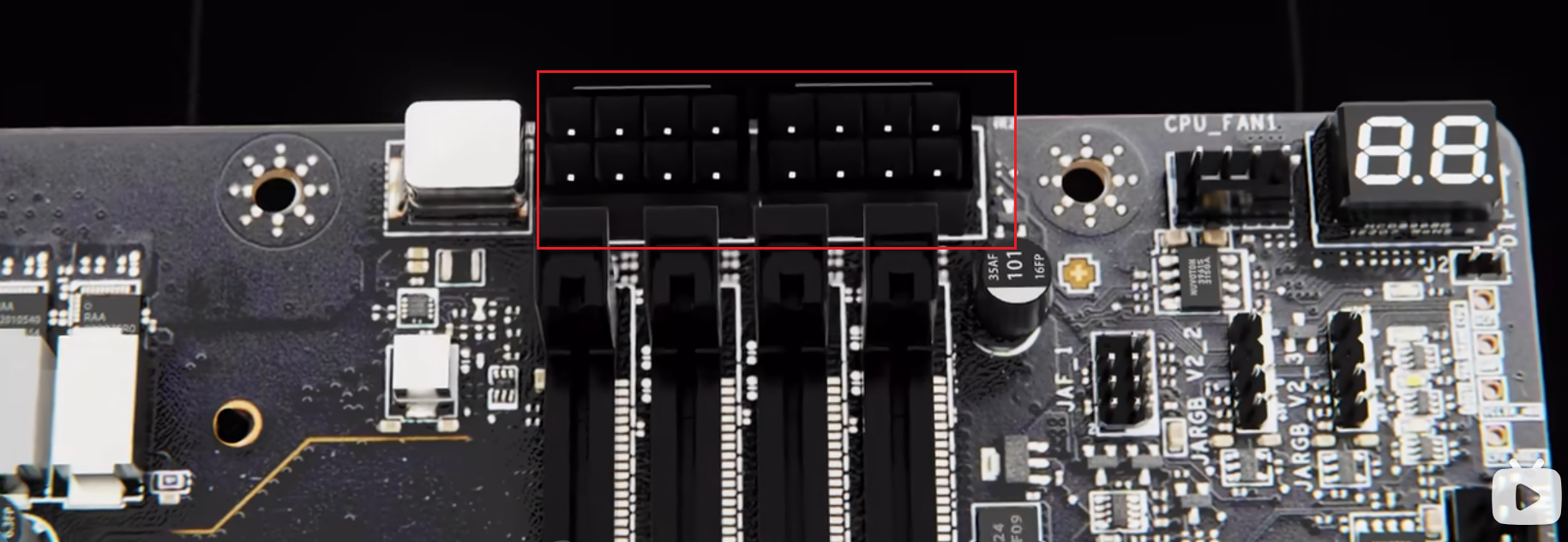

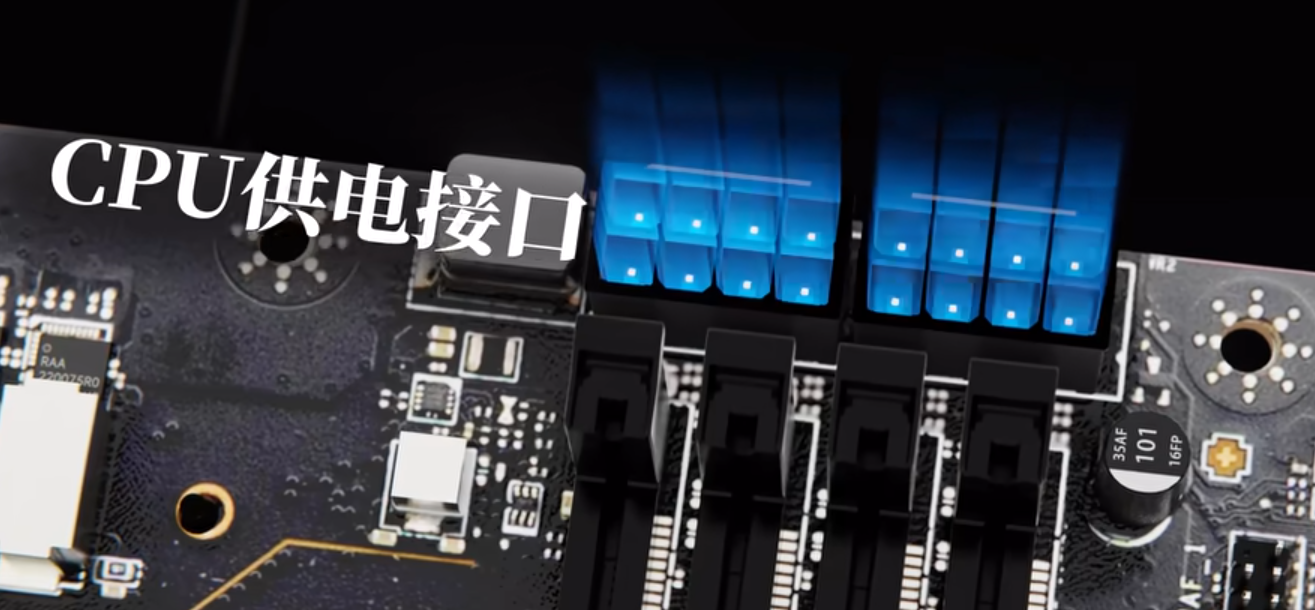

在主板的左上角或右上角，有这样的多孔插槽
电源给CPU供电的接口
插槽里有几根针脚就是几Pin接口
目前CPU均采用8Pin接口
这视频做的太好了！！！
在正常情况下，8Pin接口可以提供350W左右的供电，已经很接近现在旗舰CPU的功耗了。
很多高端主板会提供双8Pin供电，以应对更高的CPU功耗，同时满足超频发烧友的需求。
电脑电源会通过这个接口，向CPU输入+12V的供电

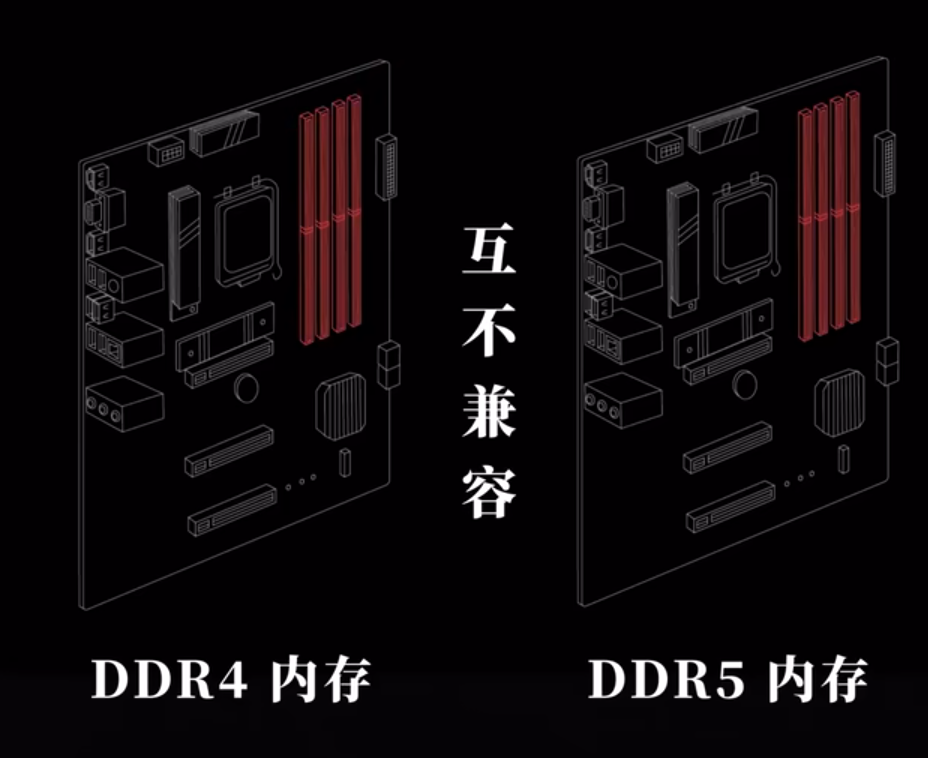

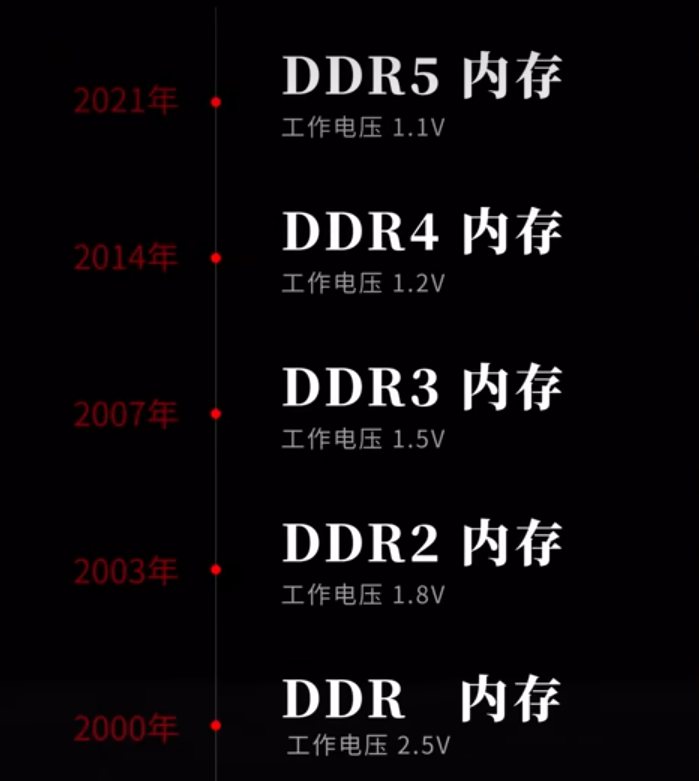

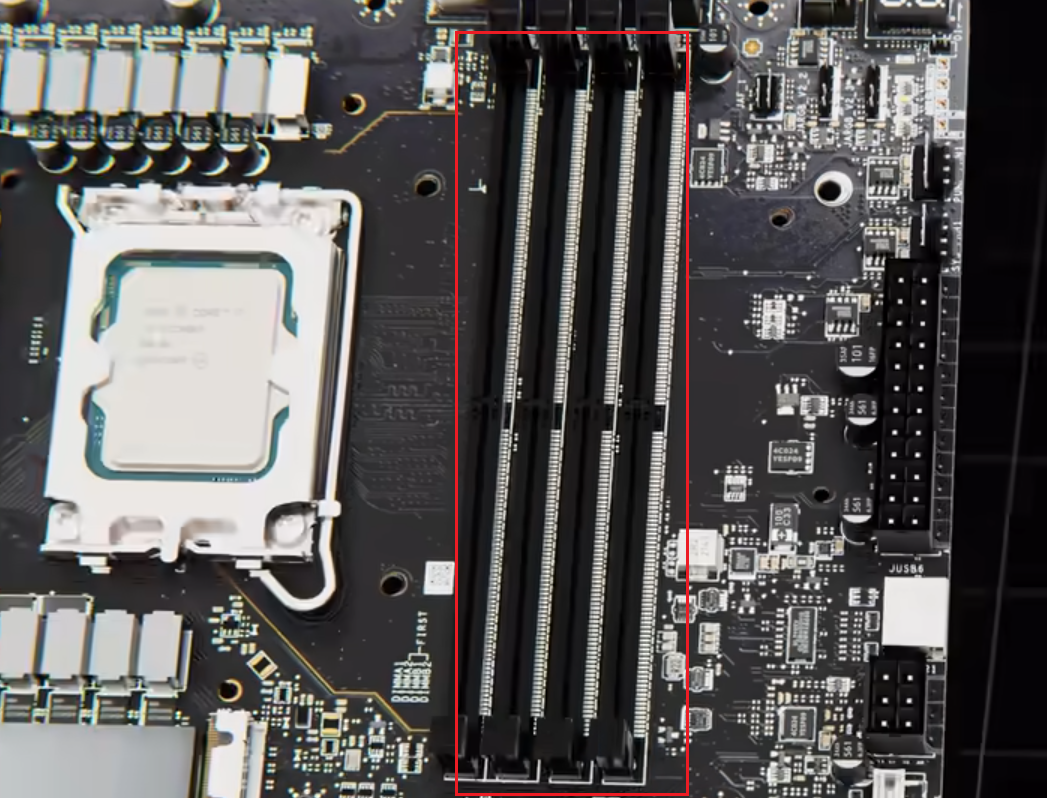

这块主板支持最新的DDR5内存
有些主板可能只支持DDR4内存
两代内存的插槽互不兼容，购买前要确认确认

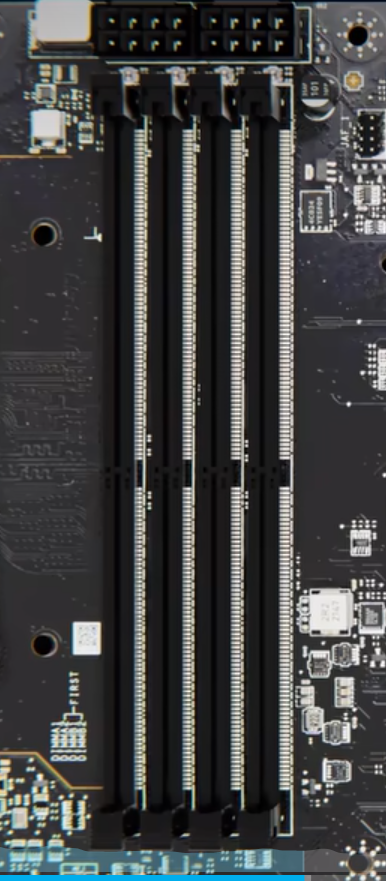

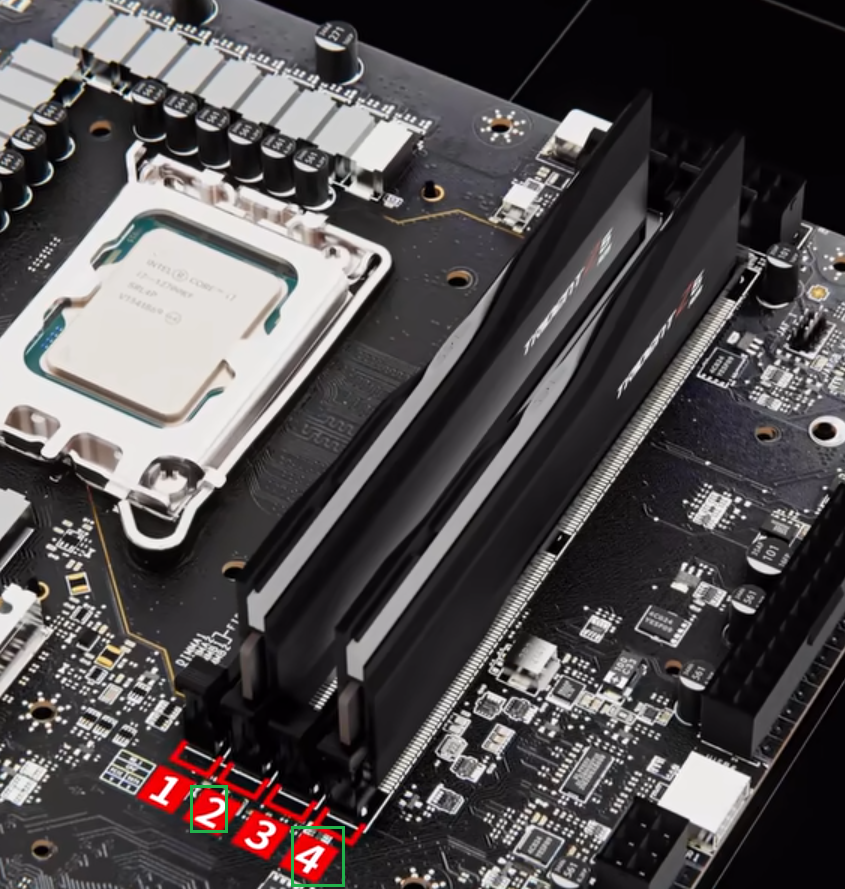

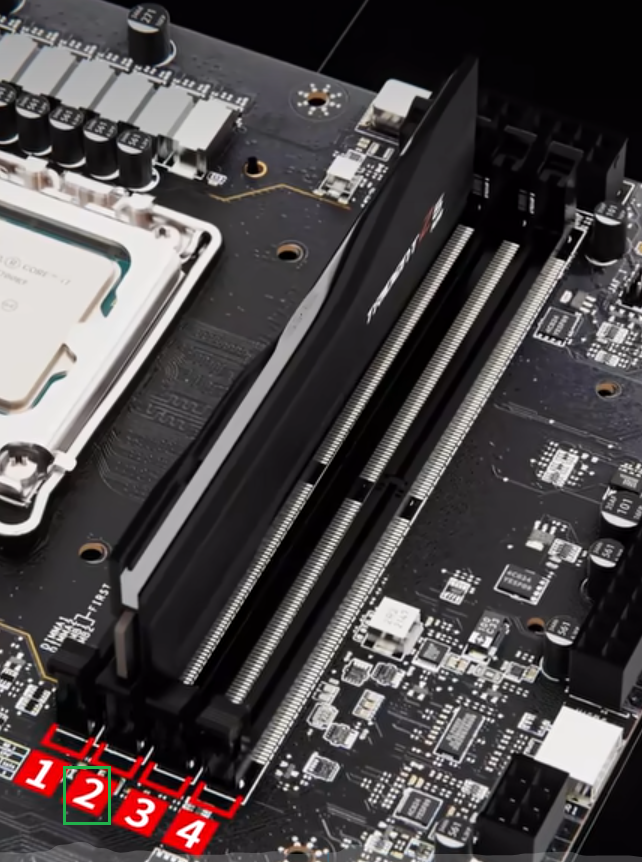

大部分主板的内存插槽都有优先级
对于常见的4槽主板
只有单根内存：
两根内存：
如果主板只有两个内存插槽：
单根内存插在第一槽内：
内存的频率越高，延迟越低，CPU从内存中读取数据的速度会越快。
为了达到高速低延迟，内存和CPU之间采用的是并行数据传输模式，更容易受到干扰
所以内存插槽被设计在了CPU的旁边，以尽可能地缩短线路
这个视频太好了！！！

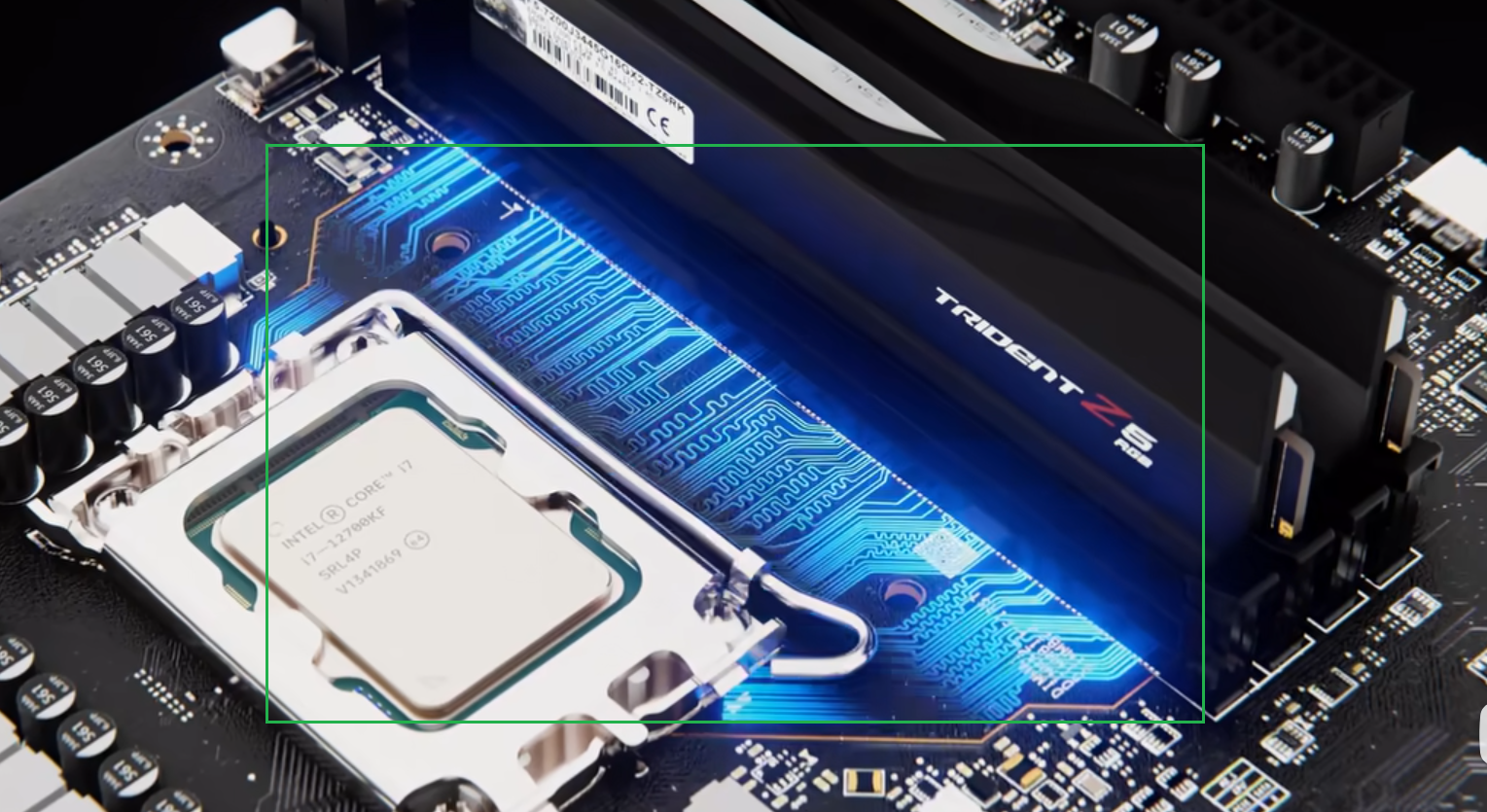

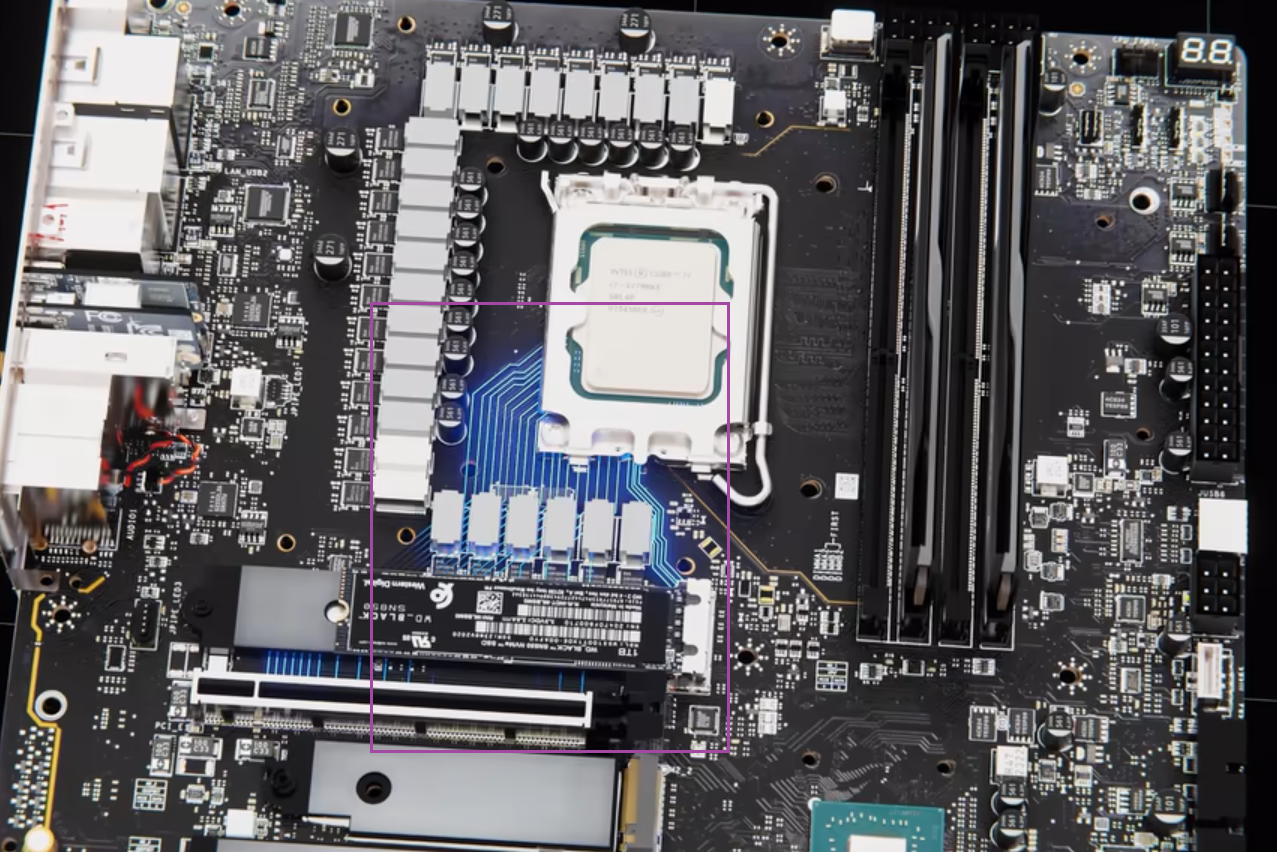

CPU和内存之间的电路并不是直线，而是歪歪扭扭的线
因为并行传输需要保证每条线路的信号同时到达，如果线路不等长，信号在抵达CPU时会产生延迟，影响数据传输的准确性。

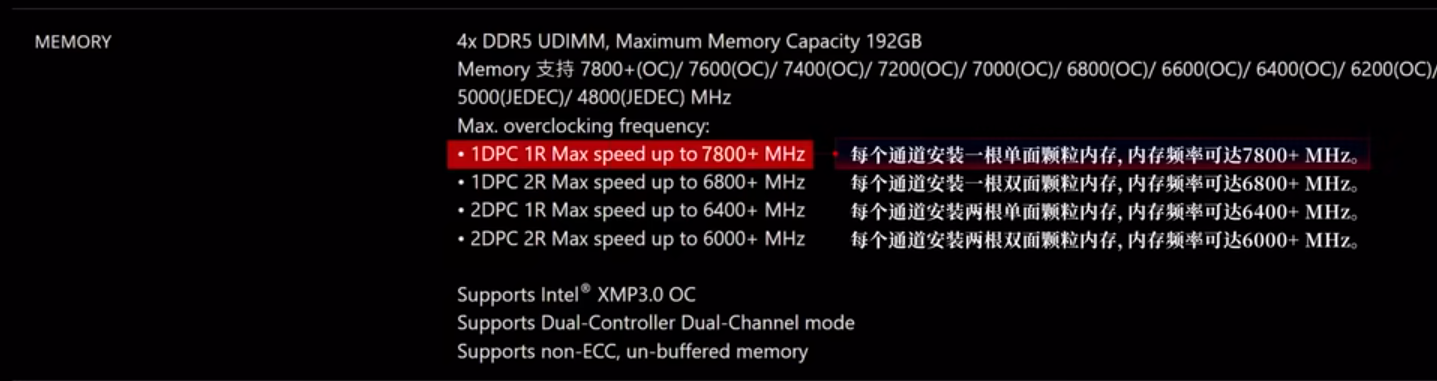

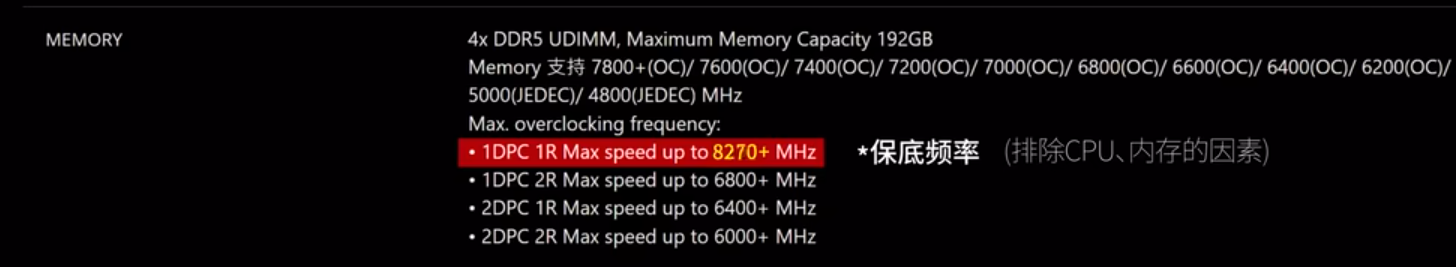

保底可以跑到7800MHZ
如果手动超频，有希望冲击更高频率
高速拓展接口区域

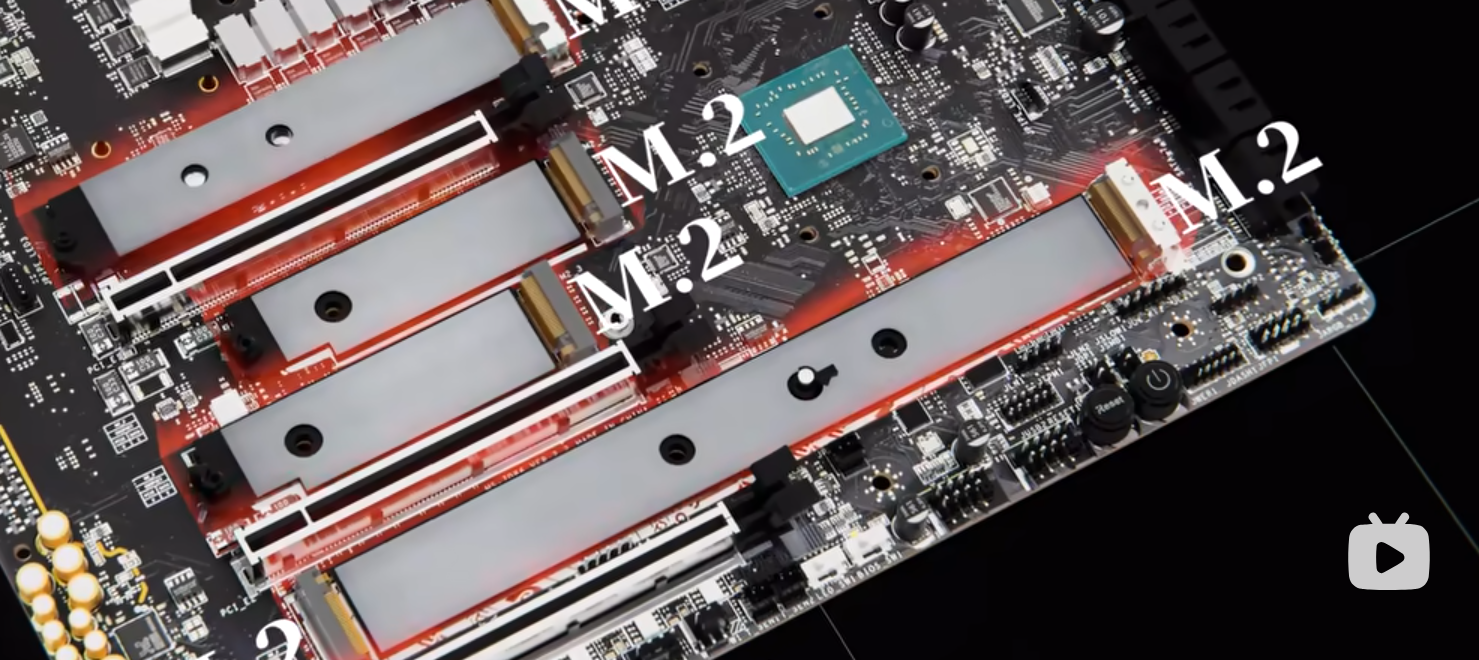

长方形 ： 用来安装固态硬盘
标记绿线这里 ：

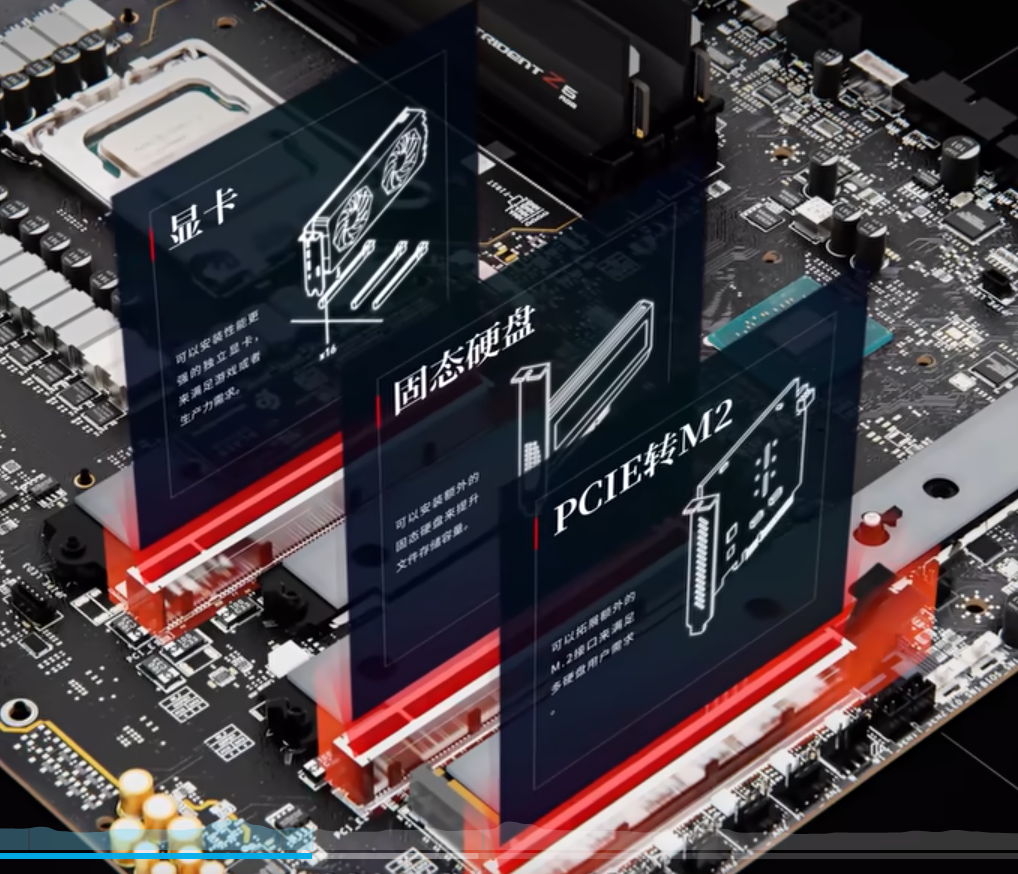

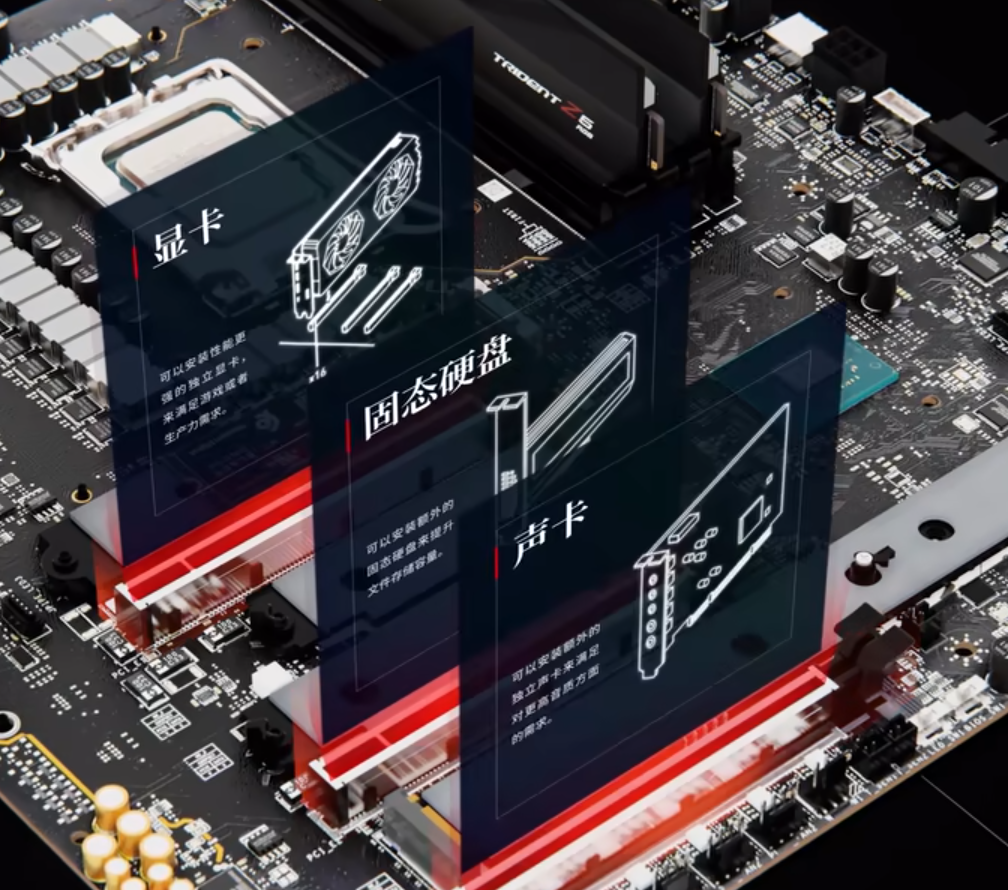

银色的被金属包边加固的插槽叫做PCle插槽
可以安装显卡，PCle固态硬盘，声卡，万兆网卡，采集卡等设备
PCIE接口可以通过转接卡转接成M.2接口,来安装更多的硬盘
M2接口和PCIE接口都需要走PCIe通道来和CPU汇报数据

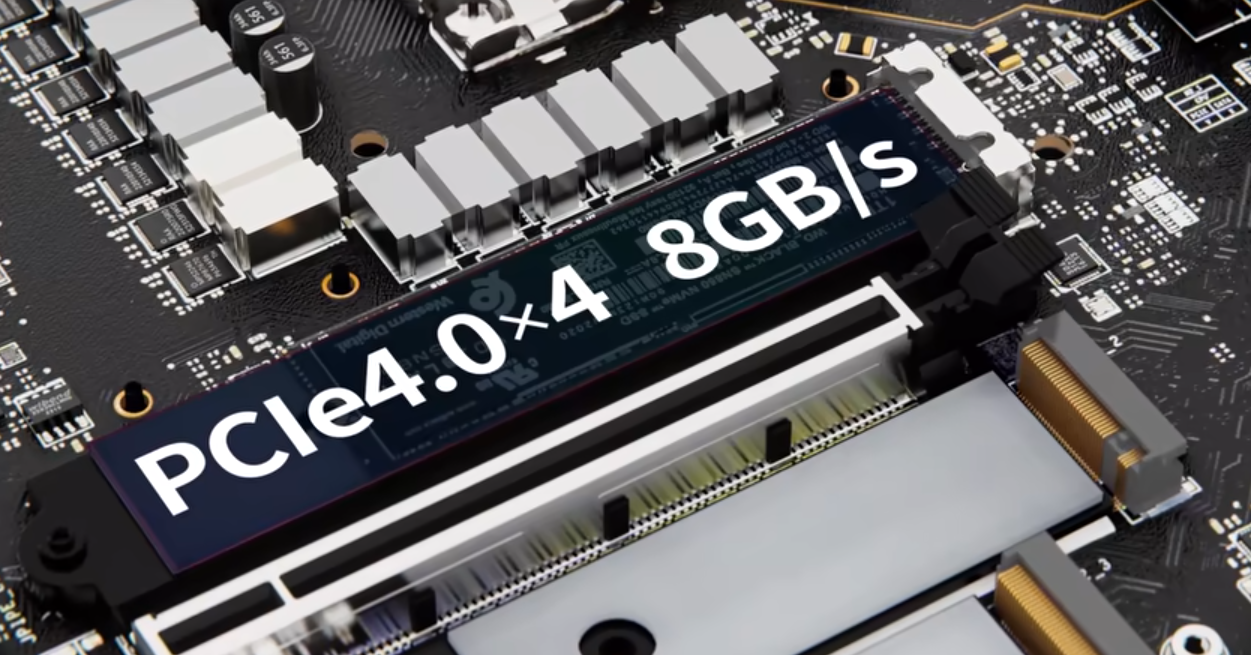

第一个M2接口：
4条PCIe 4.0通道

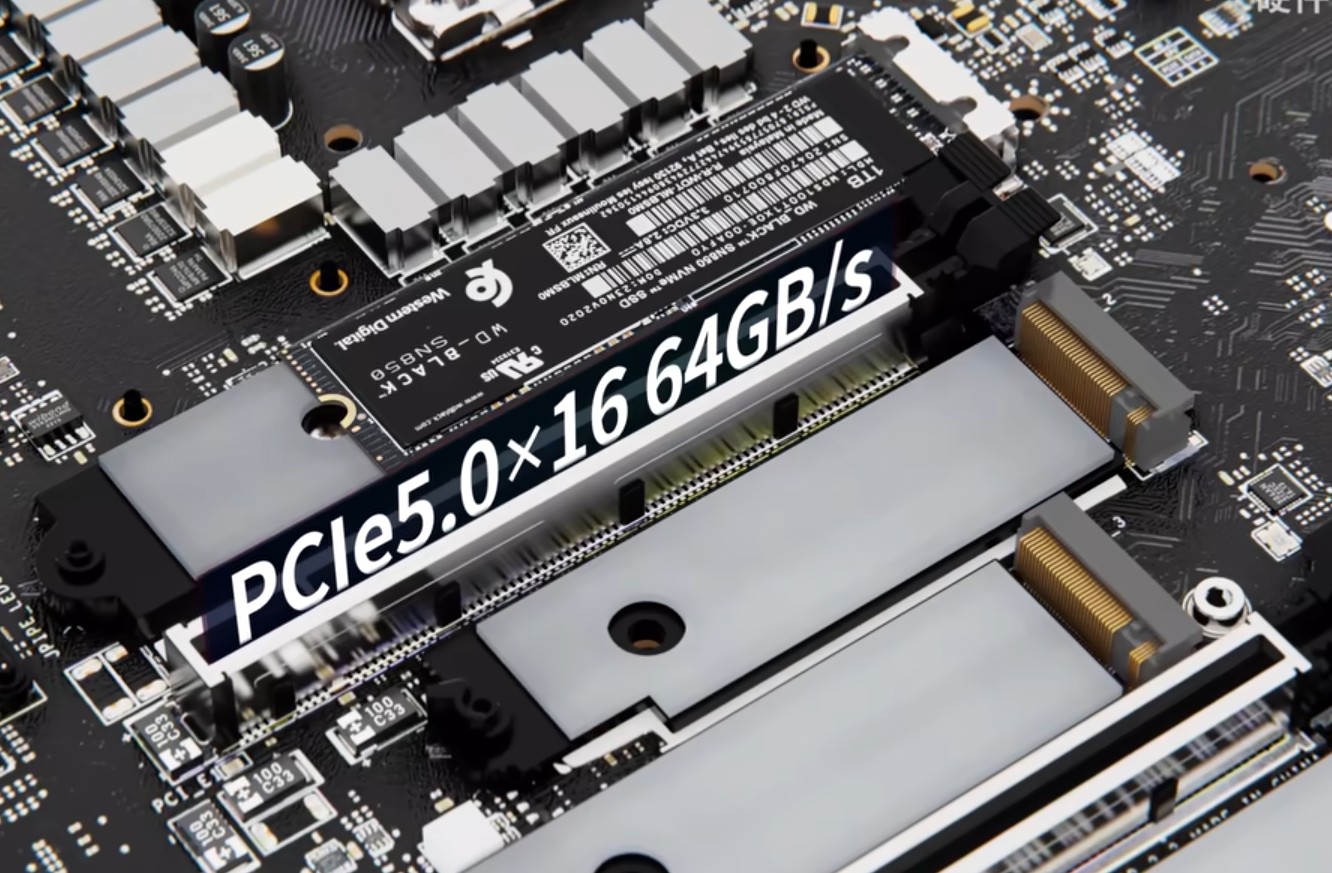

第一个PCIe插槽有16条PCIe 5.0通道
太强了
这两个接口都是和CPU直接连接的，它们的速度最快，延迟也最低

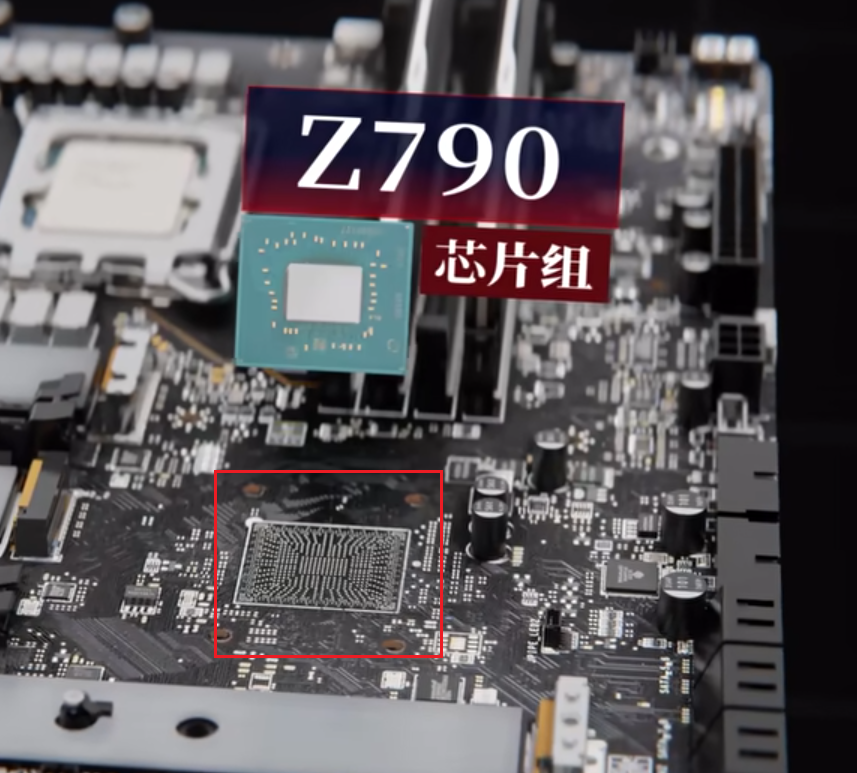

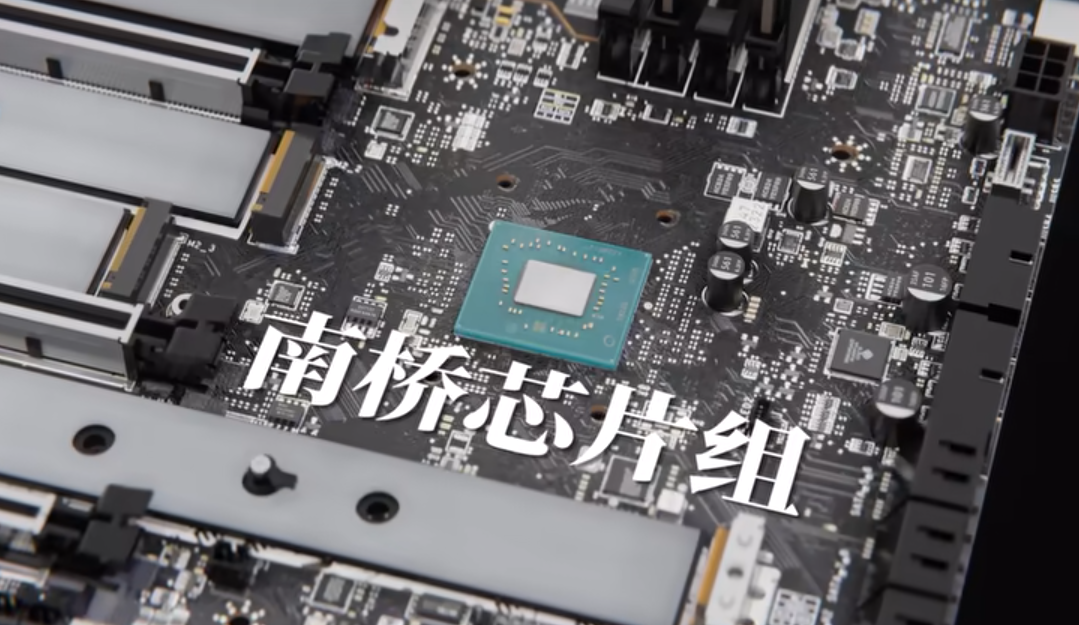

它是主板上额外的芯片，它就像CPU的秘书，将一些不是那么重要的接口，以及低速接口的数据汇总后，再传输给CPU，南桥的本质其实就是一个拓展坞。通过它可以拓展出更多的接口和插槽。

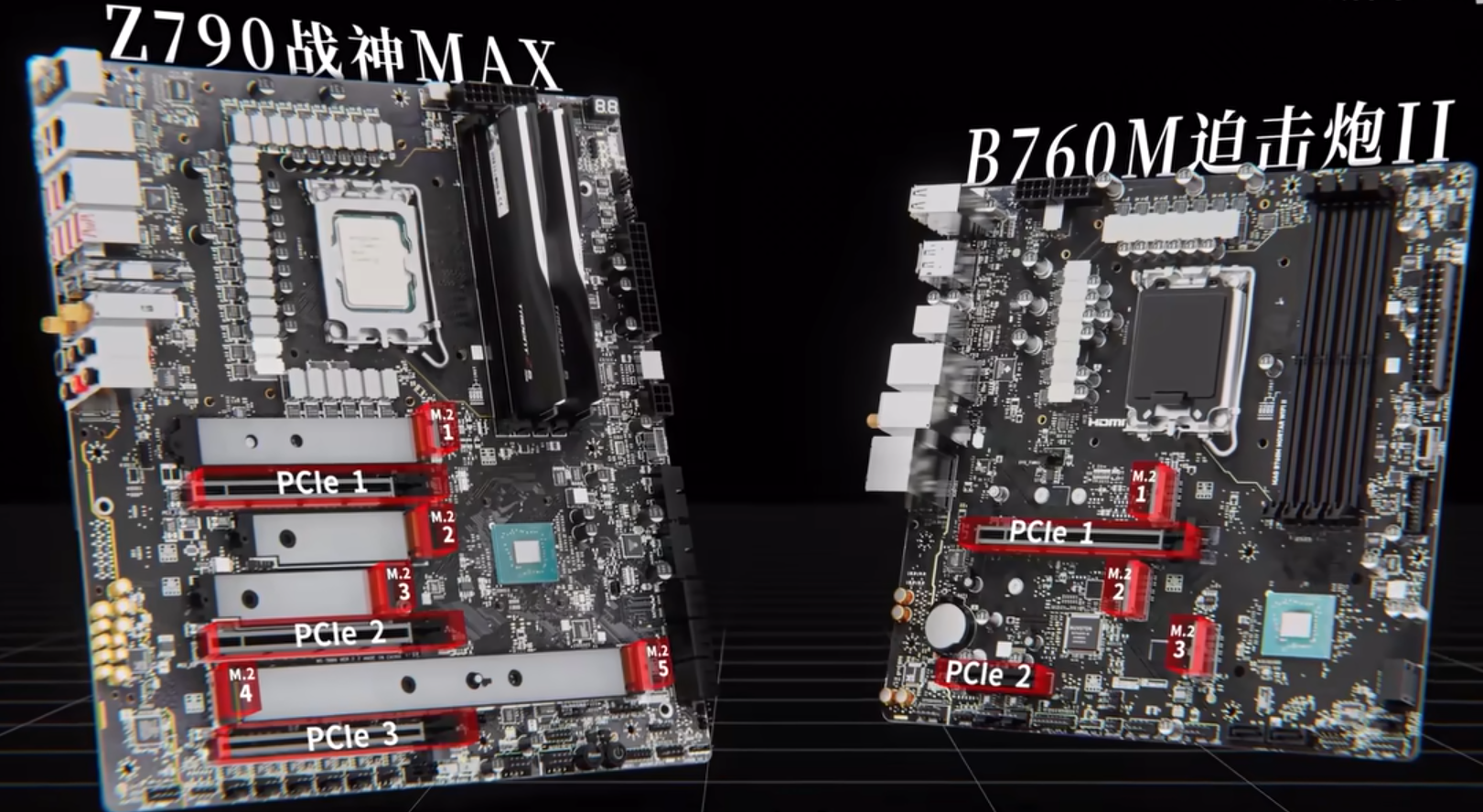

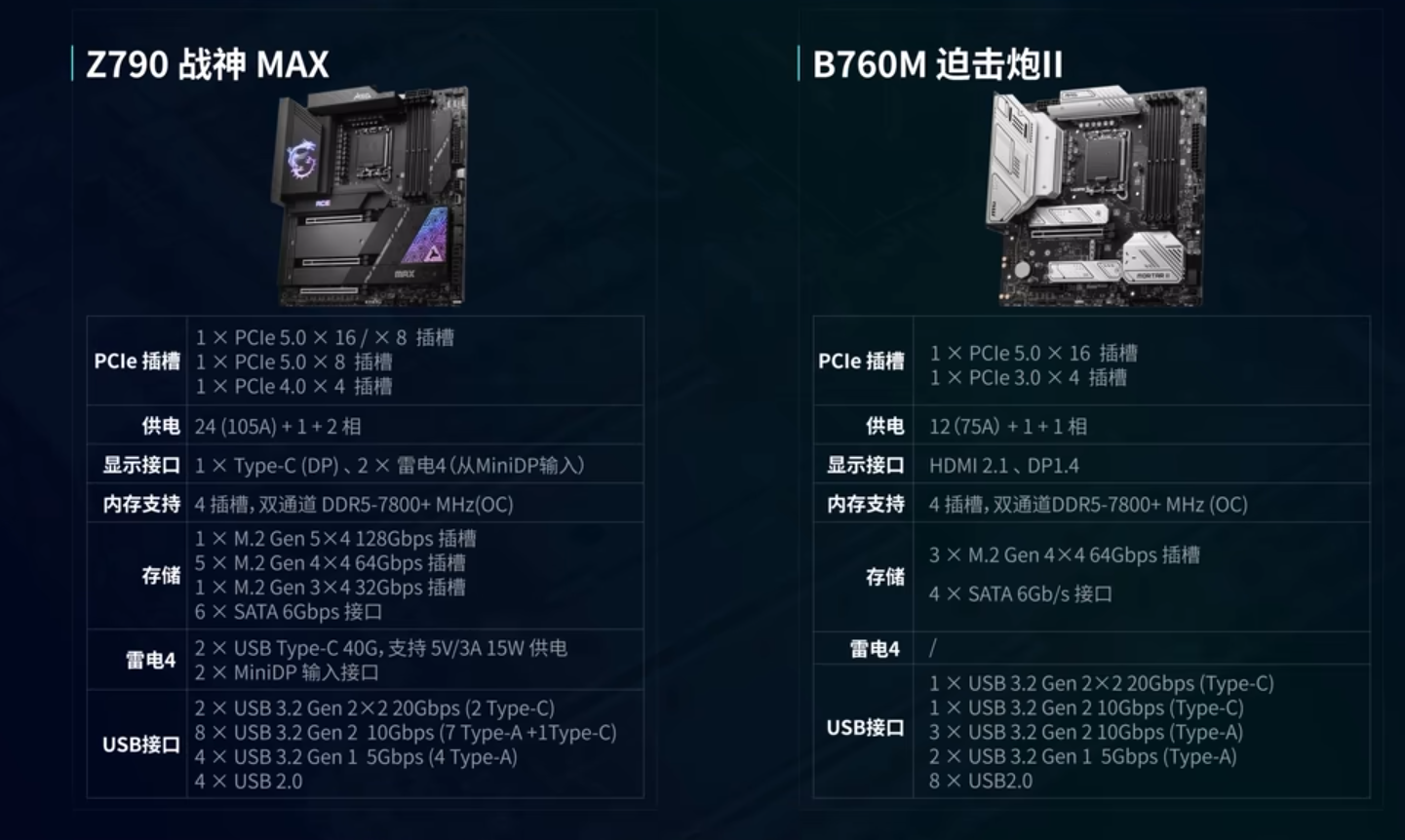

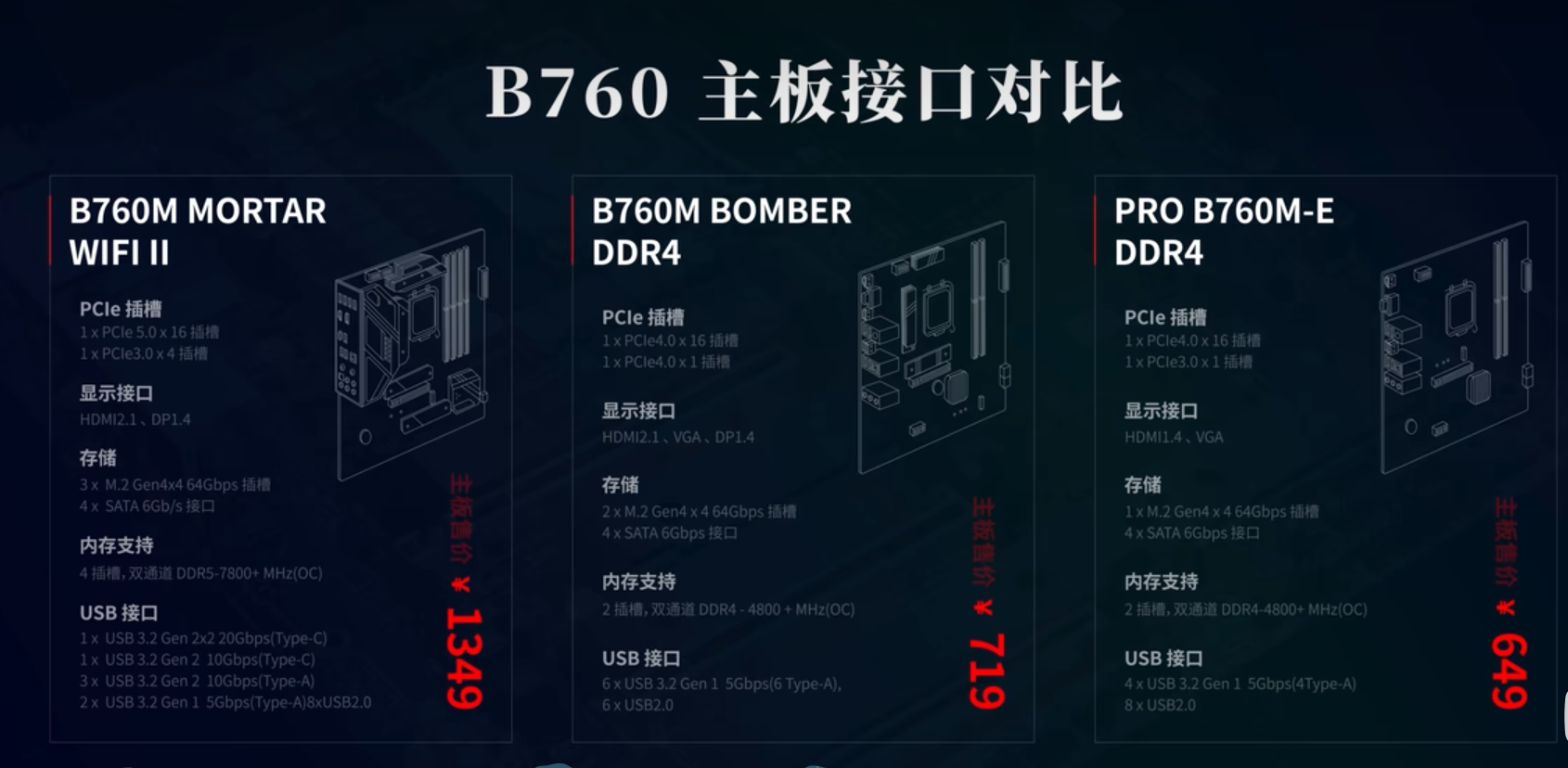

Z760战神MAX比B760M迫击炮II的接口数量要更丰富

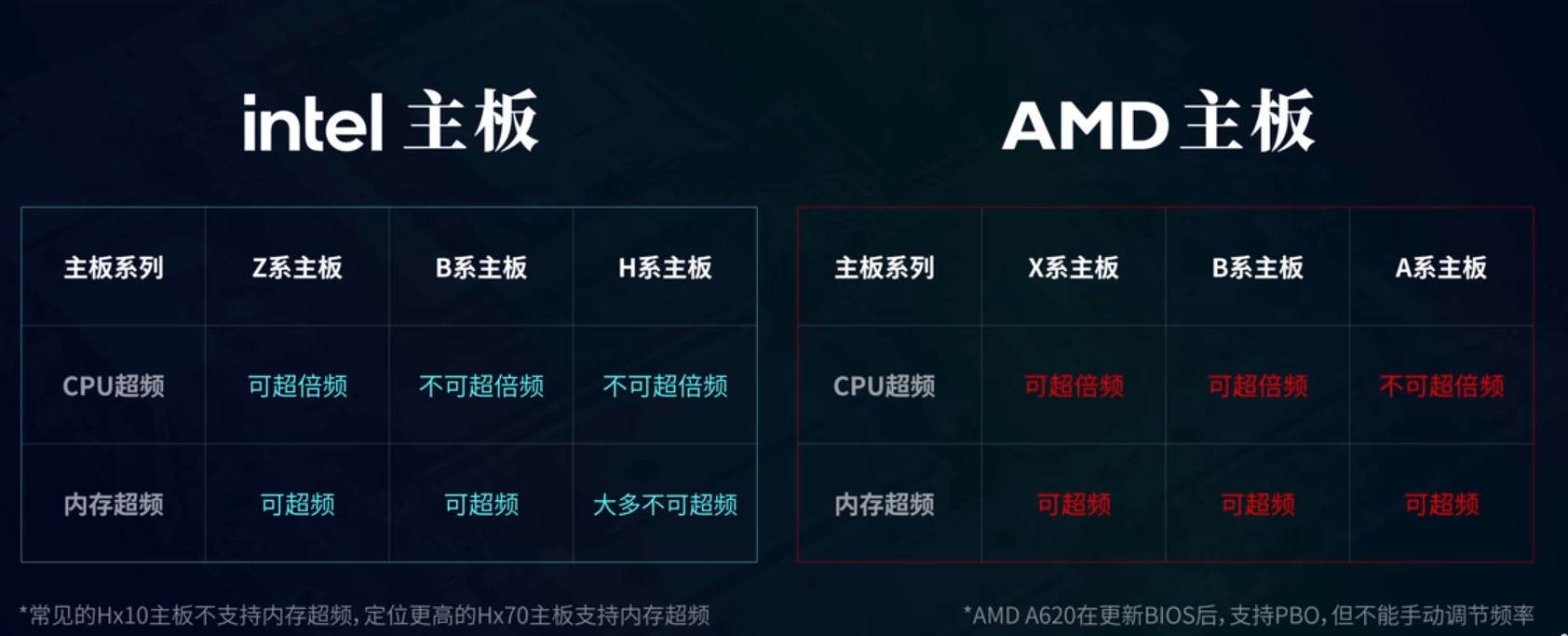

在多数情况下，Z系列和X系列主板的供电与接口 ，都会比B系列主板要更强一些，B系列比H和A系列强一些。

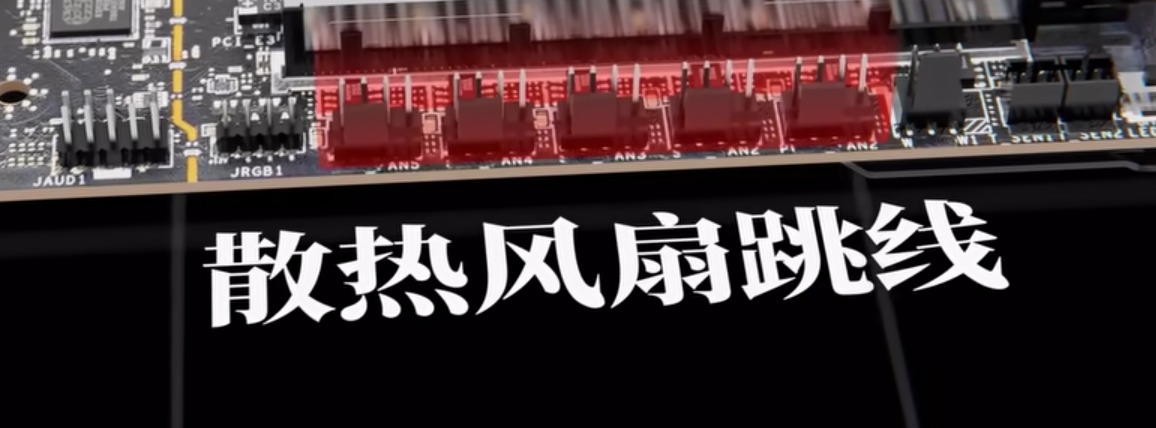

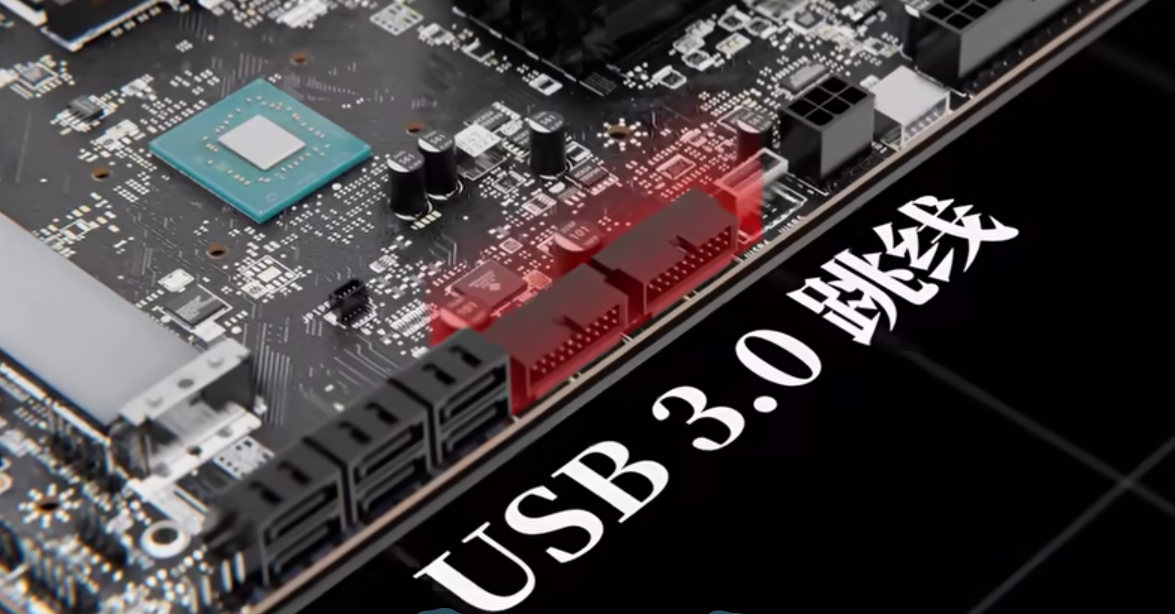

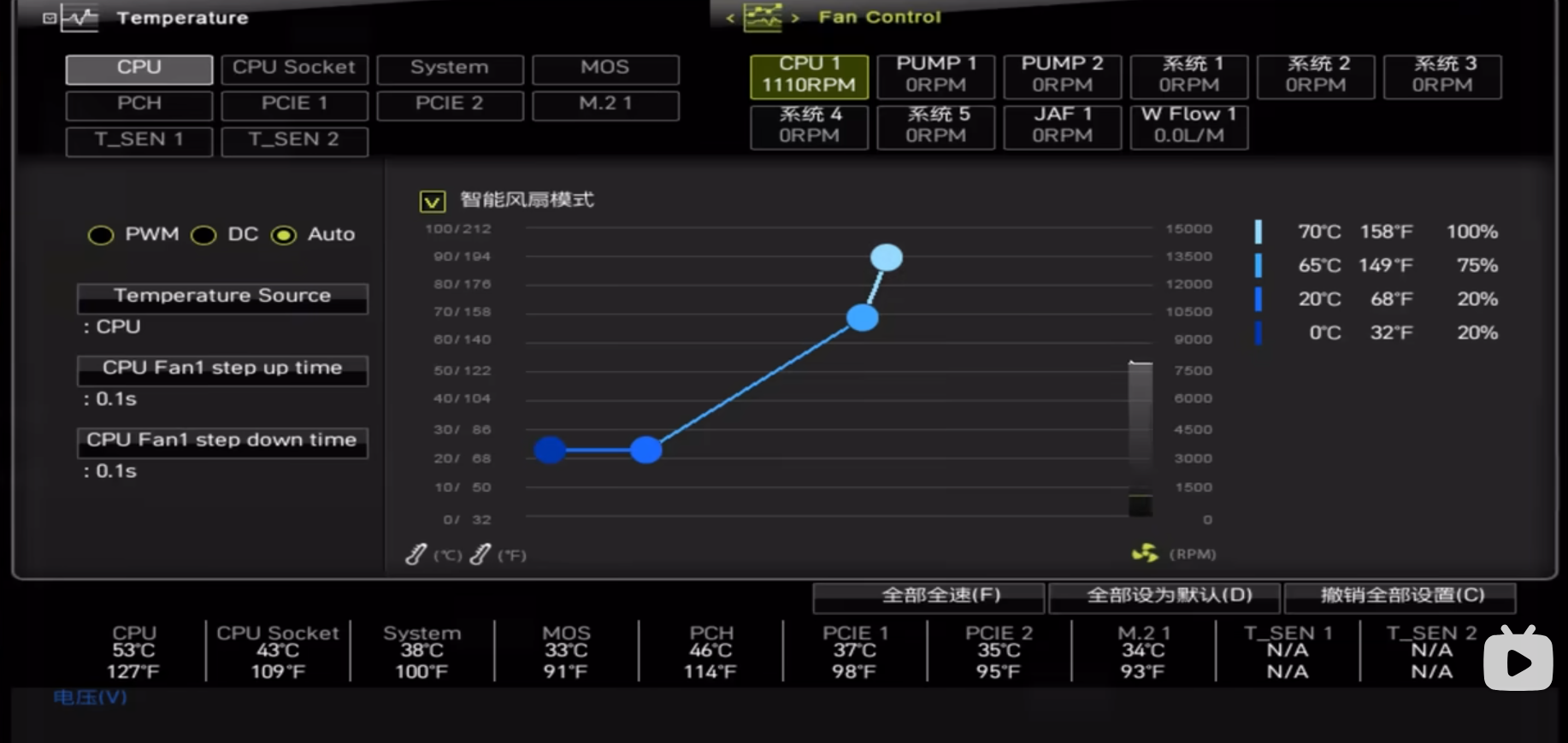

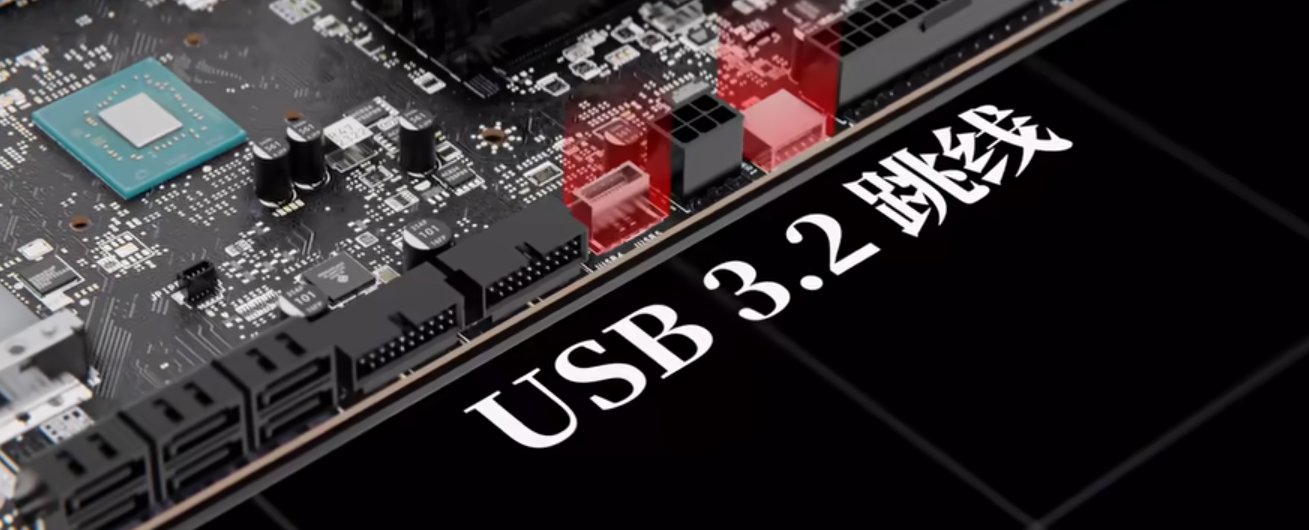

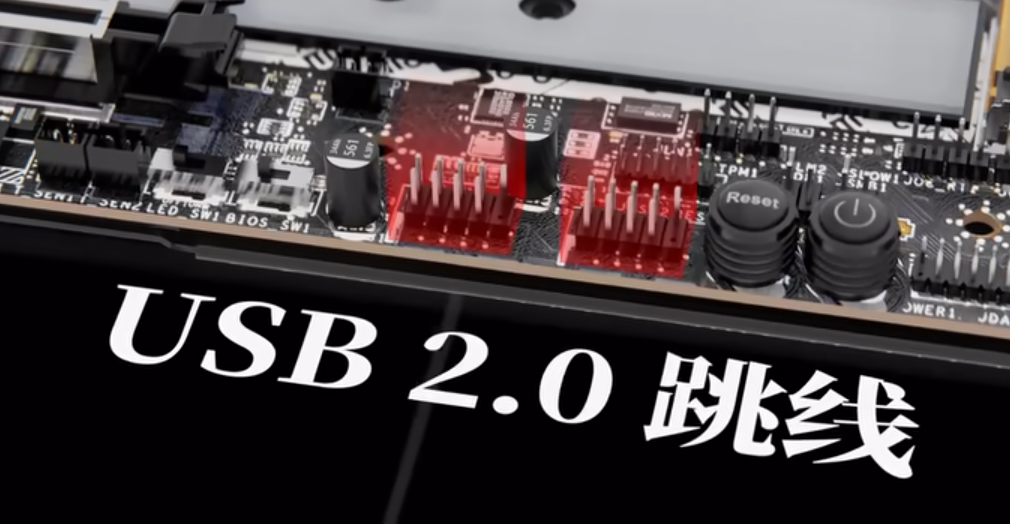

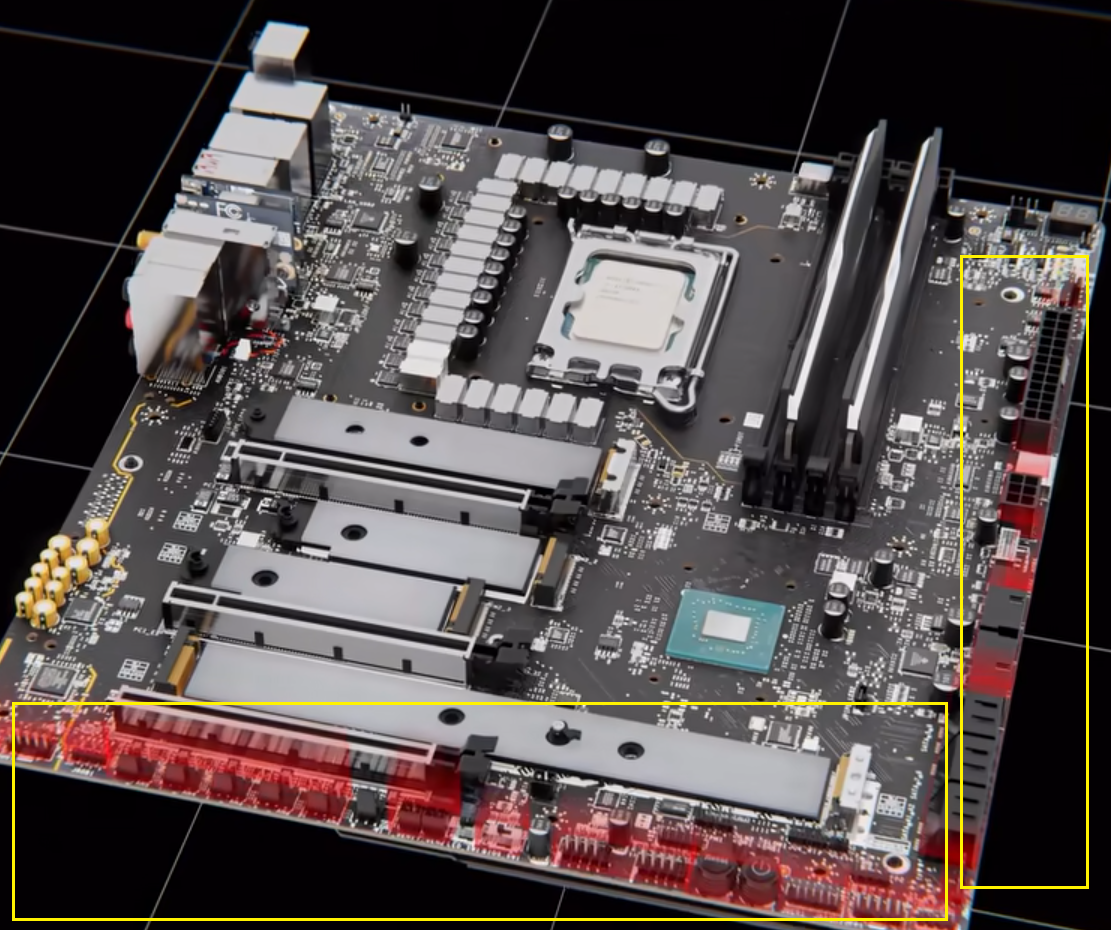

插针（条线）：可以连接风扇或者拓展出更多的接口。
不同主板的条线区别很大。

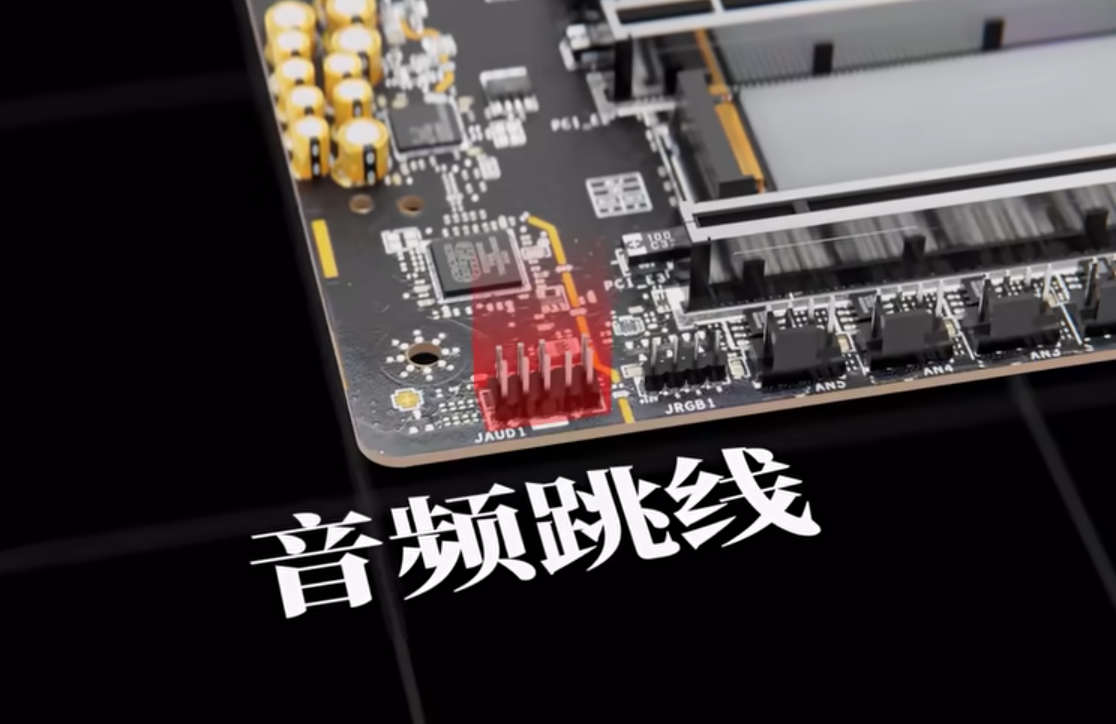

左下角的音频跳线。

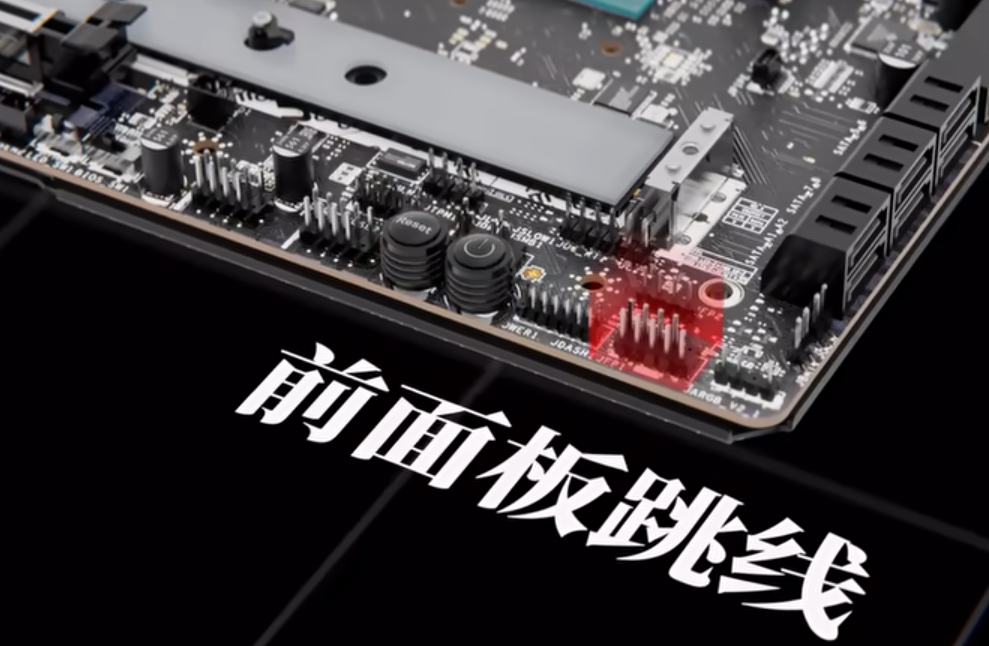

前面板跳线接口JFP

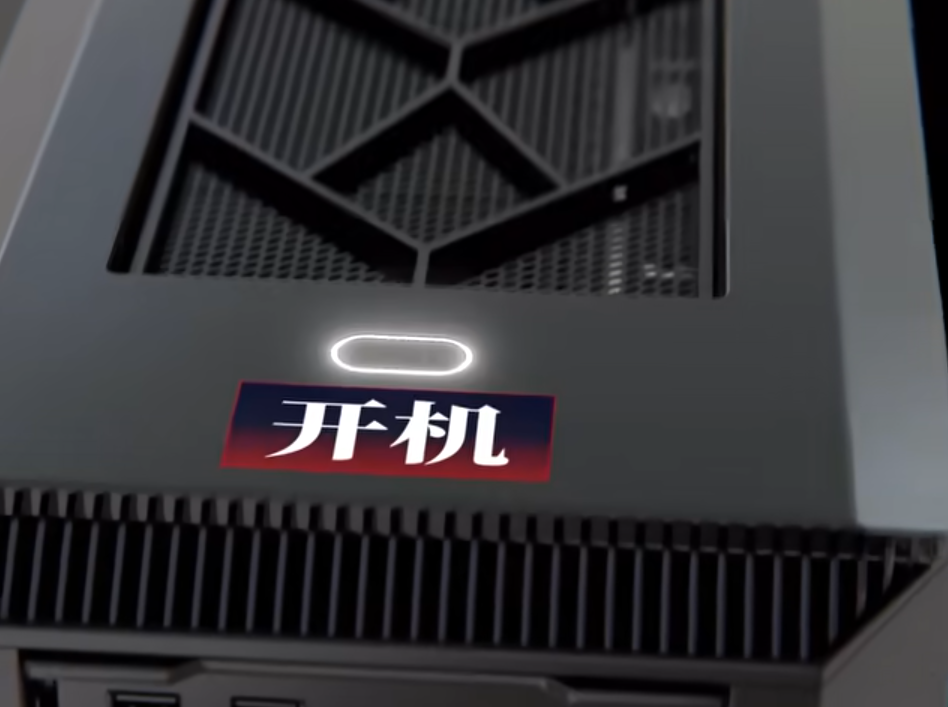

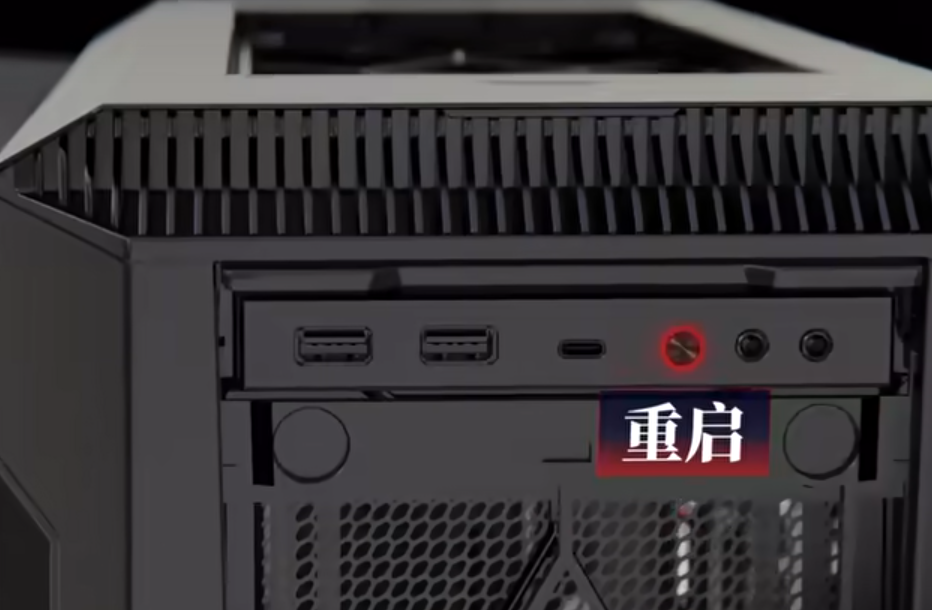

连接机箱上的开机键和重启键，开机指示灯，硬盘指示灯

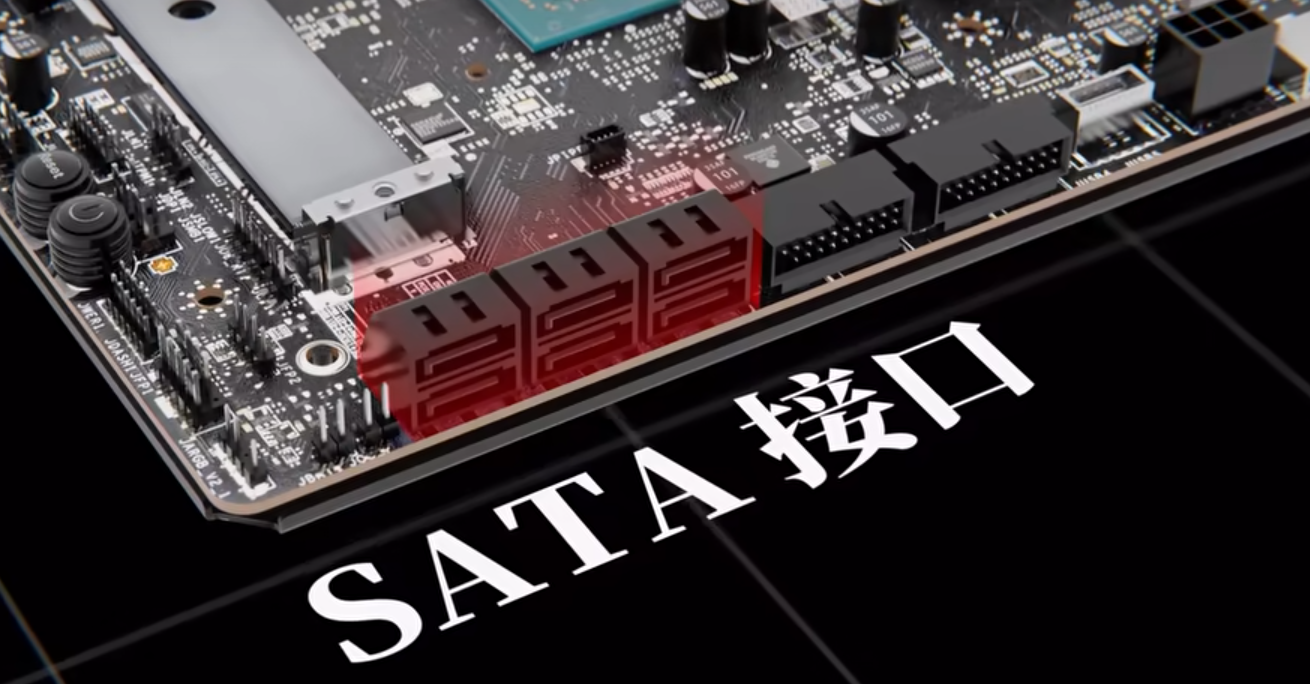

主要用来连接机械硬盘和2.5寸固态硬盘

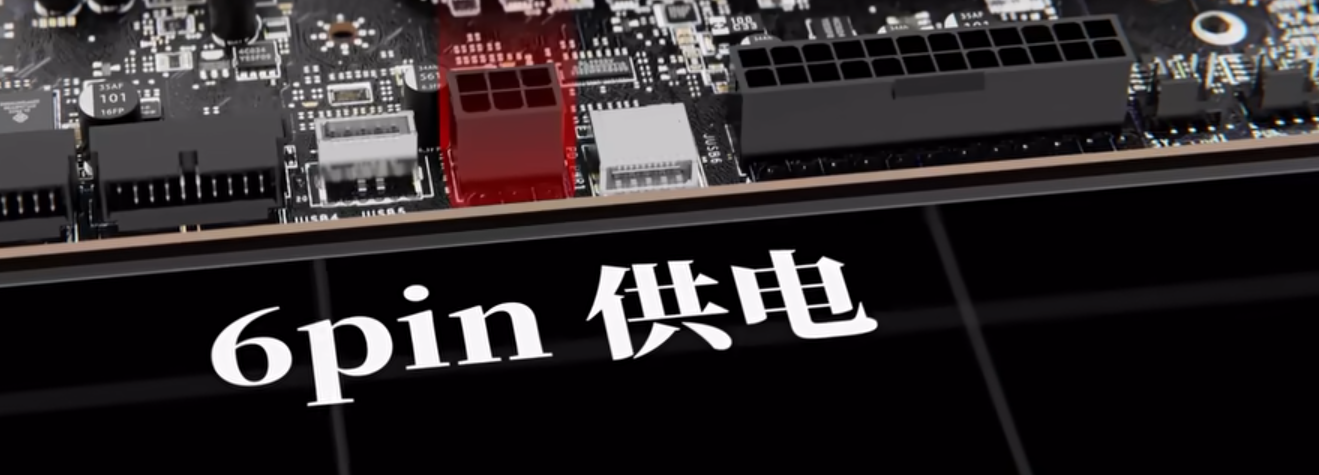

用来给前面板的USB-C接口，提供大功率的快充供电

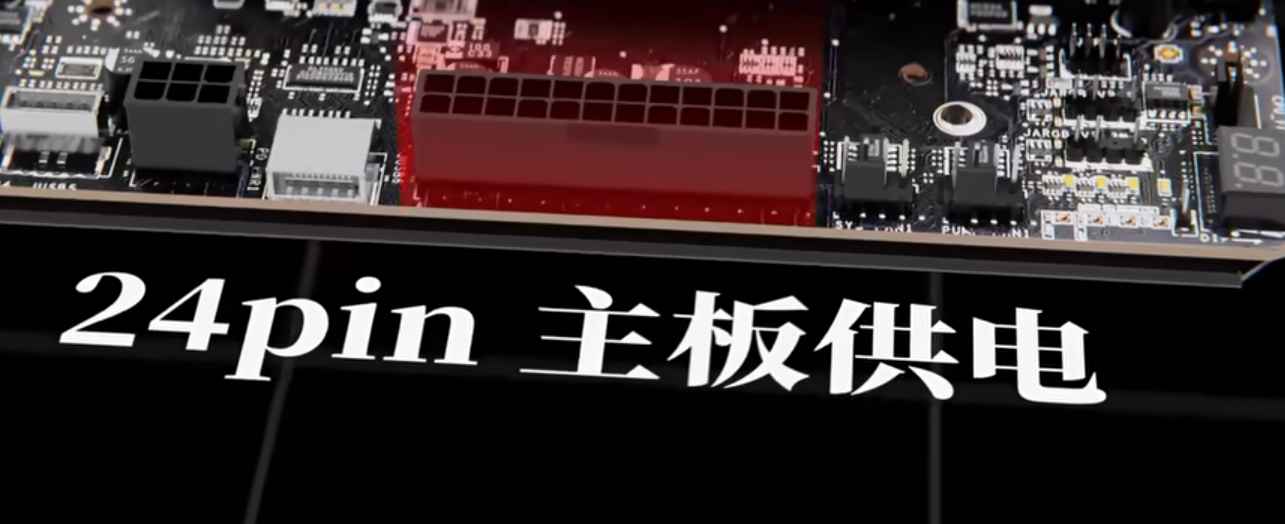

24Pin接口为整块主板的硬件供电

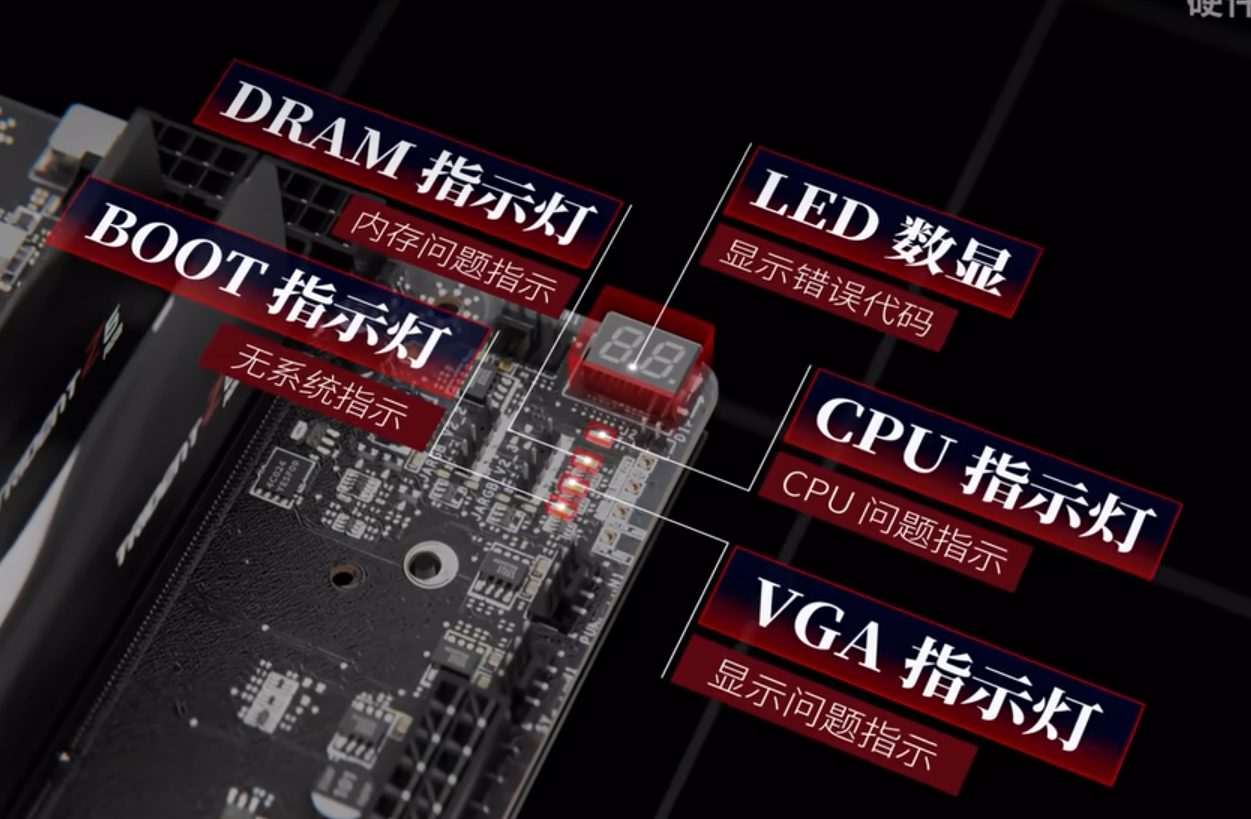

在系统启动失败时显示错误代码

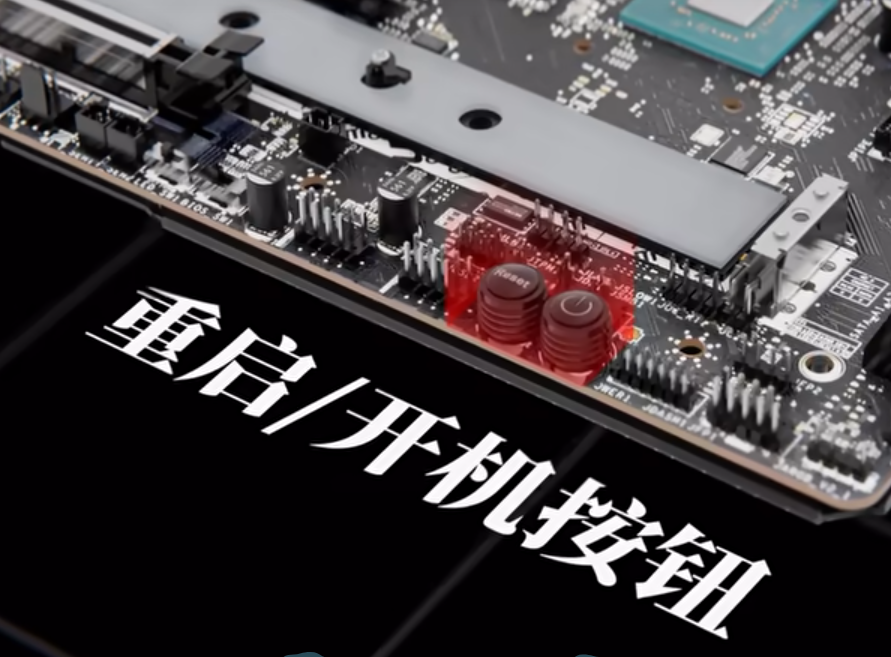

高端主板还会有些特殊的针脚或者组件

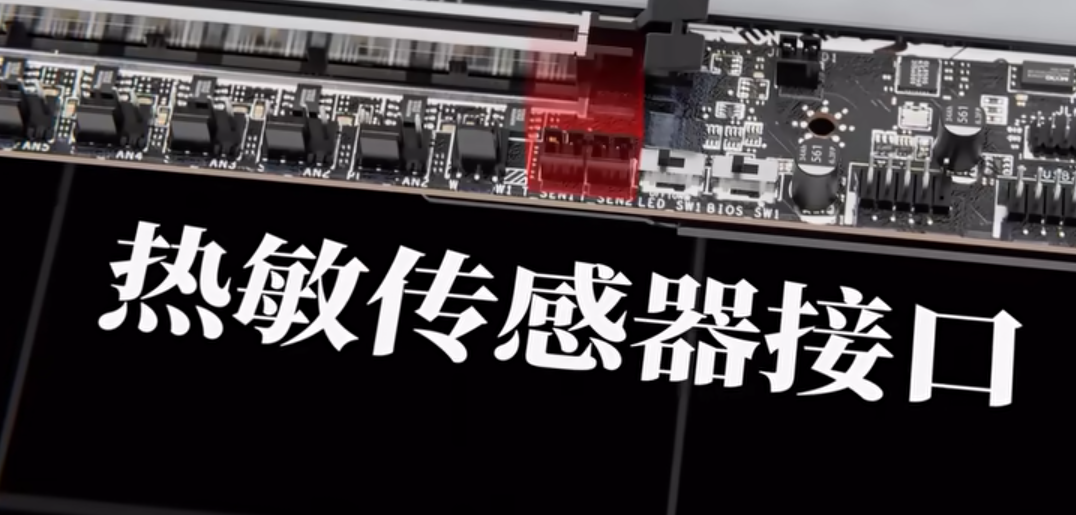

用来接驳主板盒子内的温度传感器

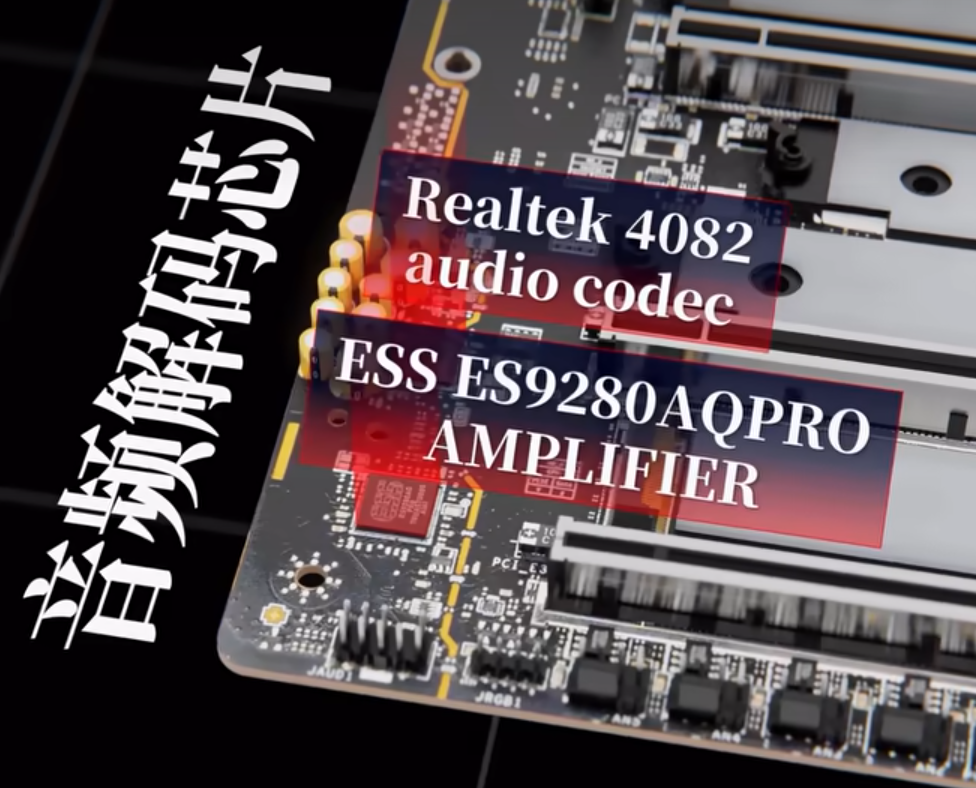

板载声卡

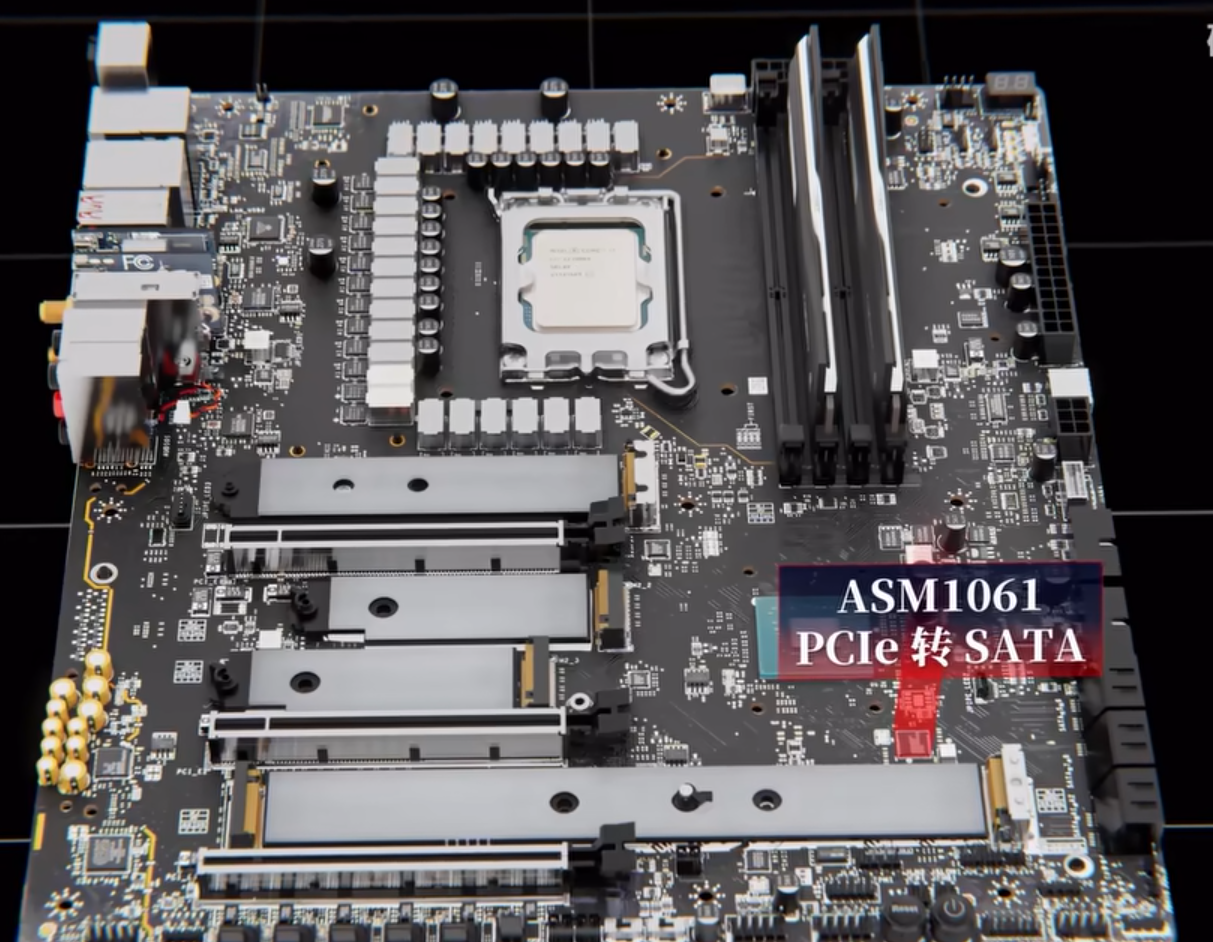

切分与切换数据传输通道

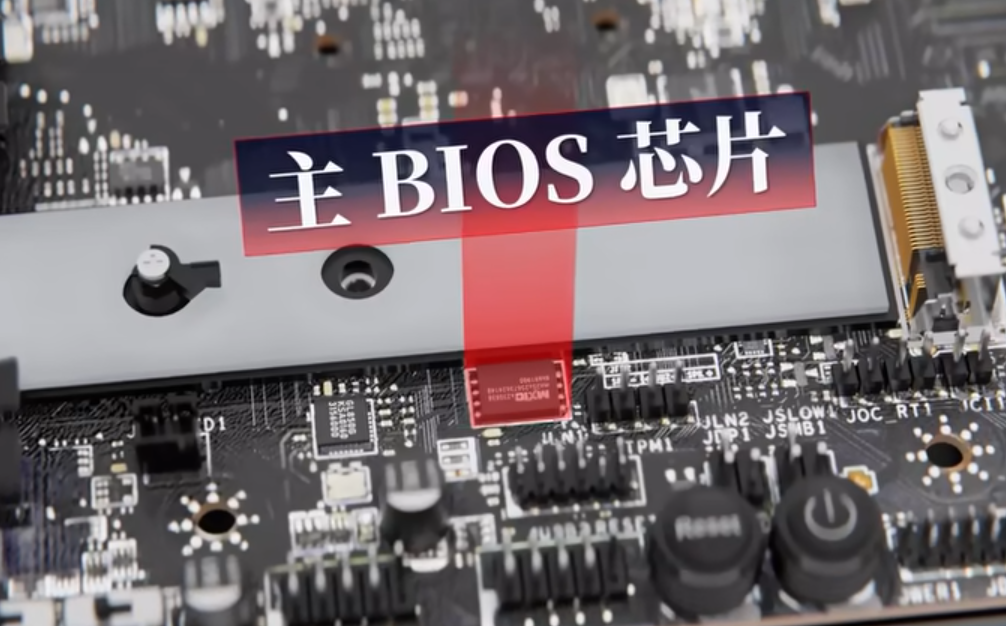

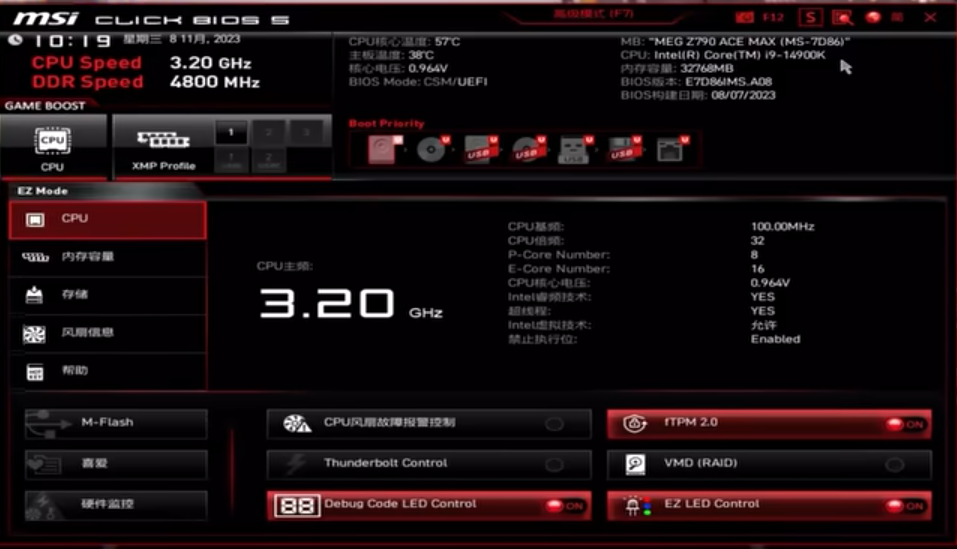

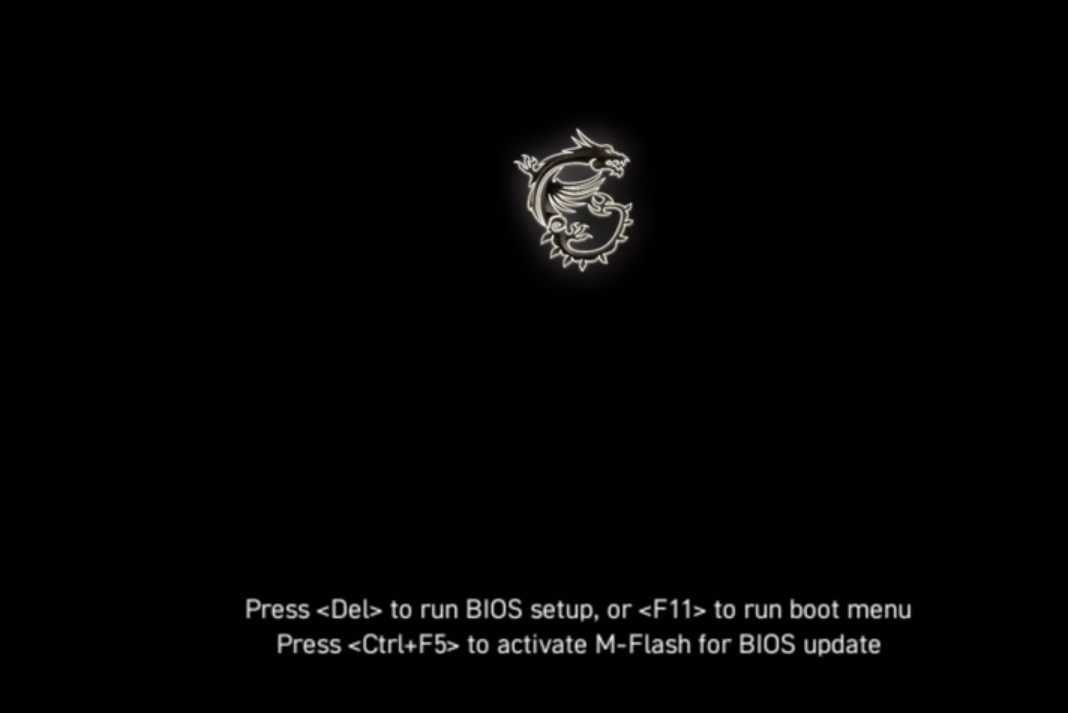

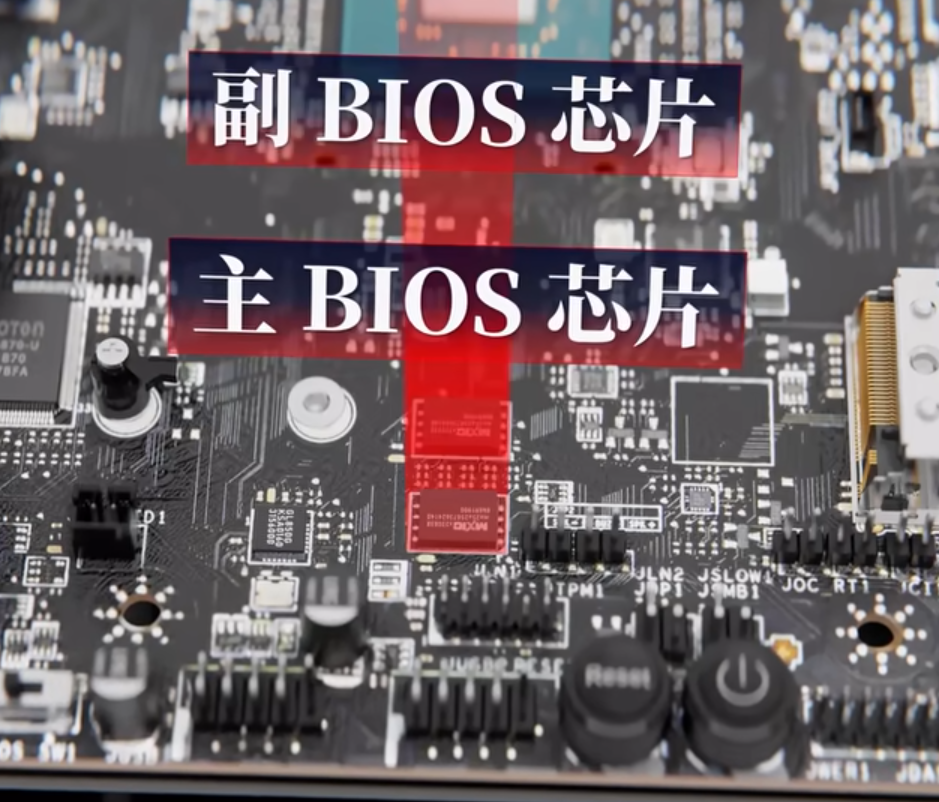

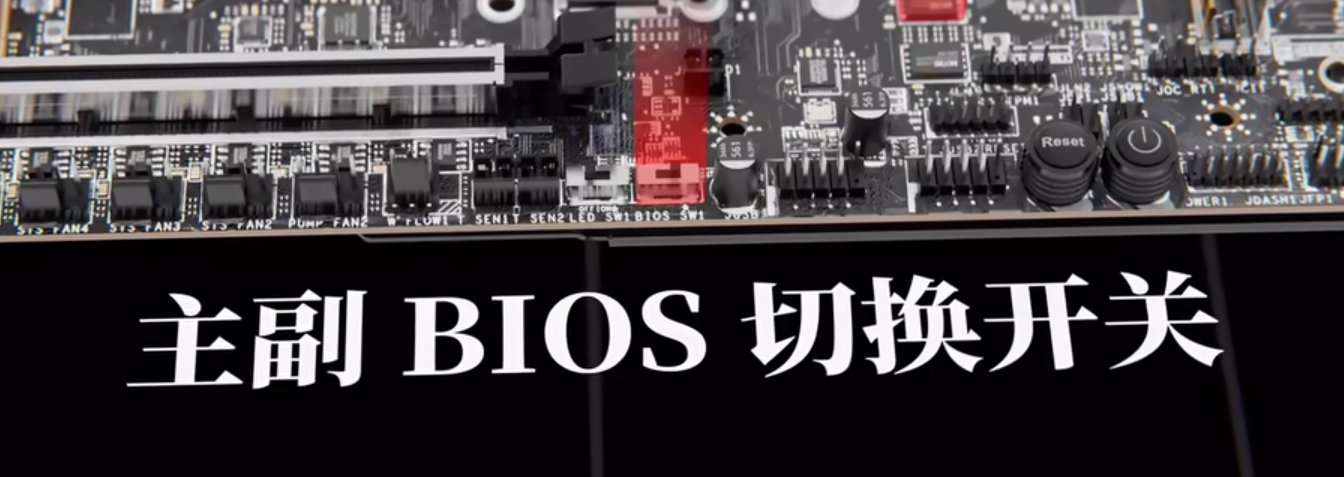

所有的底层硬件运行规则综合在一起， 就是主板的固件程序，简称BIOS.
