SRS 功能介绍及Log分析

SRS（Sounding Reference Signal）探测参考信号，在3GPP TS 38.211的6.4.1.4章节有定义。

LTE中基站可以利用SRS评估上行信道参数。

NR中基站可以利用SRS评估上行和下行信道质量，还可以进行波束管理和antenna switching天线切换

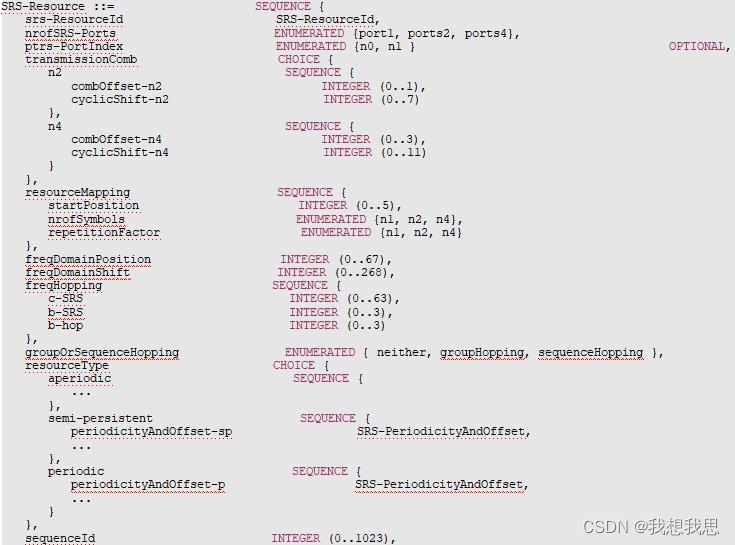

SRS资源配置主要参数介绍



nrofSRS-Ports：SRS的天线端口数量，最大为4个

transmissionComb：支持N2和N4两种配置，决定发送SRS的频率

resourceMapping：资源映射配置

startPosition：开始位置符号

nrofsymbols：符号个数

freqDomainPosition：频域位置

freqDomainShift：频域偏移

freqHopping：跳频相关

c-SRS：带宽配置

b-SRS：带宽配置

SRS-AS配置

通过RRC Connection Reconfiguration确认网络是否支持SRS-AS

[NW-MS]ERRC_RRCConnectionReconfiguration()

Srs-Config:setup

Item 0

resourceType:aperiodic(0)

Usage:codebook(1)

Item 1

resourceType:periodic(2)

Usage:antennaSwitching(3)

SRS天线状态

1T4R

        4 SRS resources

      NrofSRS-Ports = port1

      Srs-Config

             Srs-ResourceSetToAddModList

       srs-ResourceSetId: 0

                           srs-RessourceIdList
