C51 Proteus仿真实验24：INT0中断计数

说明

每次按下计数键时触发INT0中断，中断程序累加计数， 计数值显示在3只数码管上，按下清零键时数码管清零

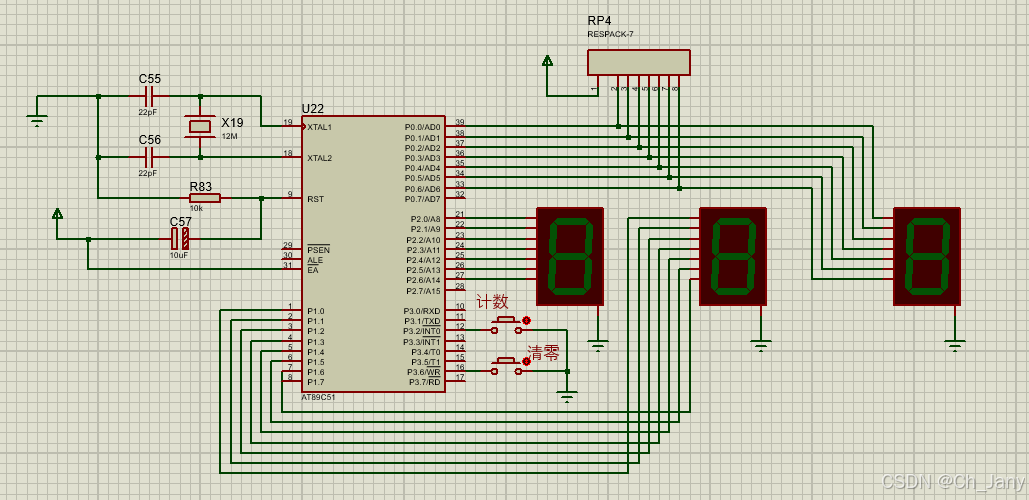

Proteus仿真

使用到的元器件：
单片机：AT89C51
电容：CAP
极性电容：CAP-ELEC
电阻：RES、RESPACK-7
晶振：CRYSTAL
按键：BUTTON
数码管：7SEG-COM-CAT-GRN

C51代码

#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
//段码0-9、所有段关闭
uchar code DSY_CODE[] =
{
    0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f, 0x00
};
uchar Display_Buffer[3] = {0, 0, 0};
uint Count = 0;
sbit Clear_Key = P3^6;

// 延时函数，用于按键去抖和显示稳定
void DelayMs(uint ms)
{
    uchar i;
    while(ms--)
    {
        for(i = 0; i < 120; i++);
    }
}

// 显示计数器值到数码管
void Show_Count_ON_DSY()
{
    // 数值分解为百位、十位和个位
    Display_Buffer[2] = Count / 100;
    Display_Buffer[1] = (Count % 100) / 10;
    Display_Buffer[0] = Count % 10;

    //赋值为0x0a是隐藏0，不显示百位和十位的0
    if (Display_Buffer[2] == 0)
    {
        Display_Buffer[2] = 0x0a;  // 不显示百位上的 0
        if (Display_Buffer[1] == 0)
        {
            Display_Buffer[1] = 0x0a;  // 不显示十位上的 0
        }
    }

    // 设置 P0, P1, P2 连接到三个数码管
    P0 = DSY_CODE[Display_Buffer[0]];  // 个位
    P1 = DSY_CODE[Display_Buffer[1]];  // 十位
    P2 = DSY_CODE[Display_Buffer[2]];  // 百位
}

void main()
{
    P0 = 0xff;
    P1 = 0xff;
    P2 = 0xff;
    //IE是51单片机的中断使能寄存器，用于控制是否允许各个中断触发
    //在IE寄存器中,每一位对应一个中断的使能控制位
    //如果你的程序只用 INT0，且不关心其他中断可以使用此方法设置中断，但是不推荐，推荐逐位写法
    //IE = 0x81;等价于EA = 1;EX0 = 1;
    IE = 0x81;  // 使能外部中断 1000 0001
    IT0 = 1;    // 设置外部中断0为下降沿触发
    while(1)
    {
        if (Clear_Key == 0)  //清零按钮按下
        {
            Count = 0;
            DelayMs(20);  //延时消抖
        }
        Show_Count_ON_DSY();
        DelayMs(10);  //显示稳定延时
    }
}

// 外部中断服务函数，外部中断0触发时执行，计数加 1
//外部中断服务函数的命名不受限制，但是必须遵守特定格式
//void 函数名() interrupt 中断号
//EX_INT0只是一个函数名，可以换成任何名称；但是interrupt 0必须保留，它表示这个函数是外部中断0的中断服务程序
void EX_INT0() interrupt 0
{
    Count++;
    DelayMs(50);  // 延时消抖
}

IE（中断使能寄存器）介绍

IE 是 8051 单片机的中断使能寄存器（Interrupt Enable Register），用于控制是否允许各个中断触发。

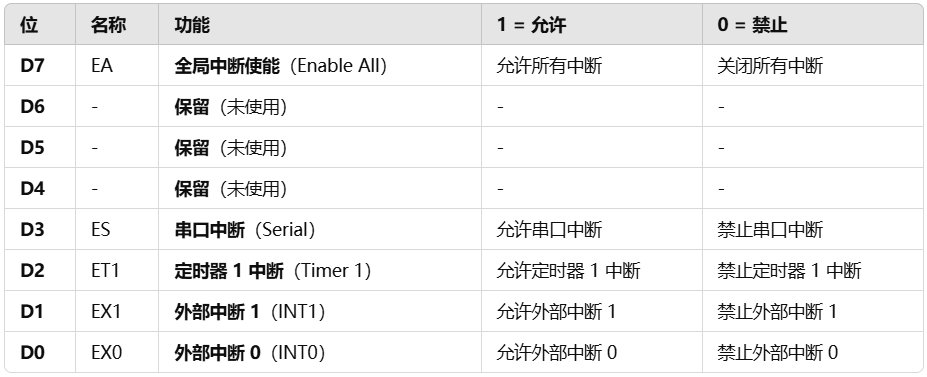

在 IE 寄存器 中，每一位对应一个中断的使能控制位：

提示： 如果你的程序需要多个中断，建议使用逐位赋值，而不是直接赋值 IE = 0xXX;，这样可以避免误关其他中断。
