在SOLIDWORKS中,中间格式外购件出现问题怎么办?

对于供应厂商提供的中间格式的外购模型,经常会与到一些问题,比如:

  1. 为什么模型打开后能看到零件树,但看不到三维模型?
  2. 不同的打开方式有什么区别?
  3. 怎么缓解打开时间太长?
  4. 在PDM中存放该标准件需要注意什么?
  5. 怎么缓解装配时模型卡顿严重?

因此,可以使用以下方法缓解此问题!

1、为什么模型打开后能看到零件树,但看不到三维模型?

答:这基本是因为,SW目前的单位系统与外购件模型的单位系统不一致!

可以“系统选项-导入”菜单中,先将“普通”格式下,3D interconnect取消

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

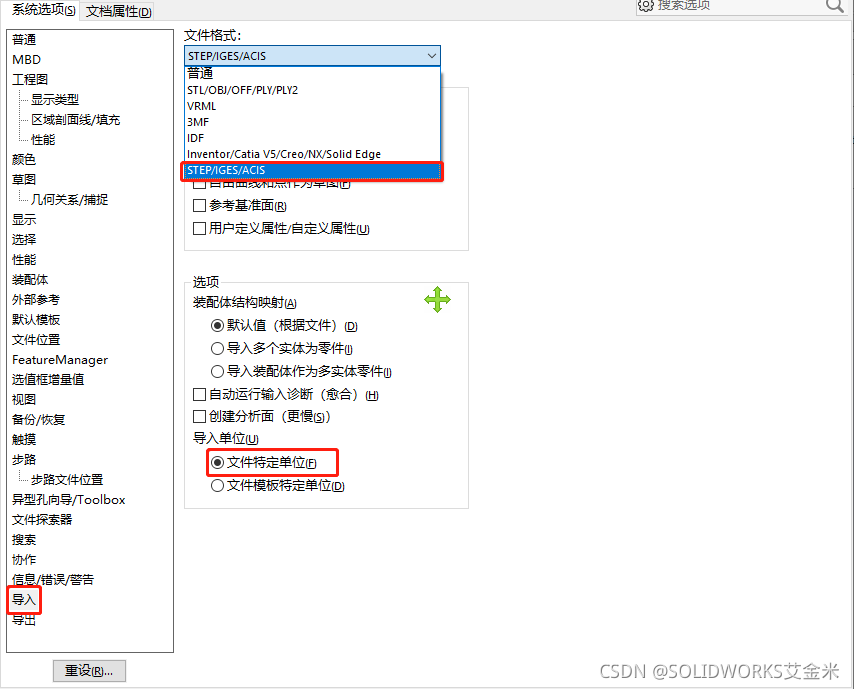

选择对应的文件格式,将下方的导入单位设置成:文件特定单位。

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

2、不同的打开方式有什么区别?

答:常用的打开方式有两种:

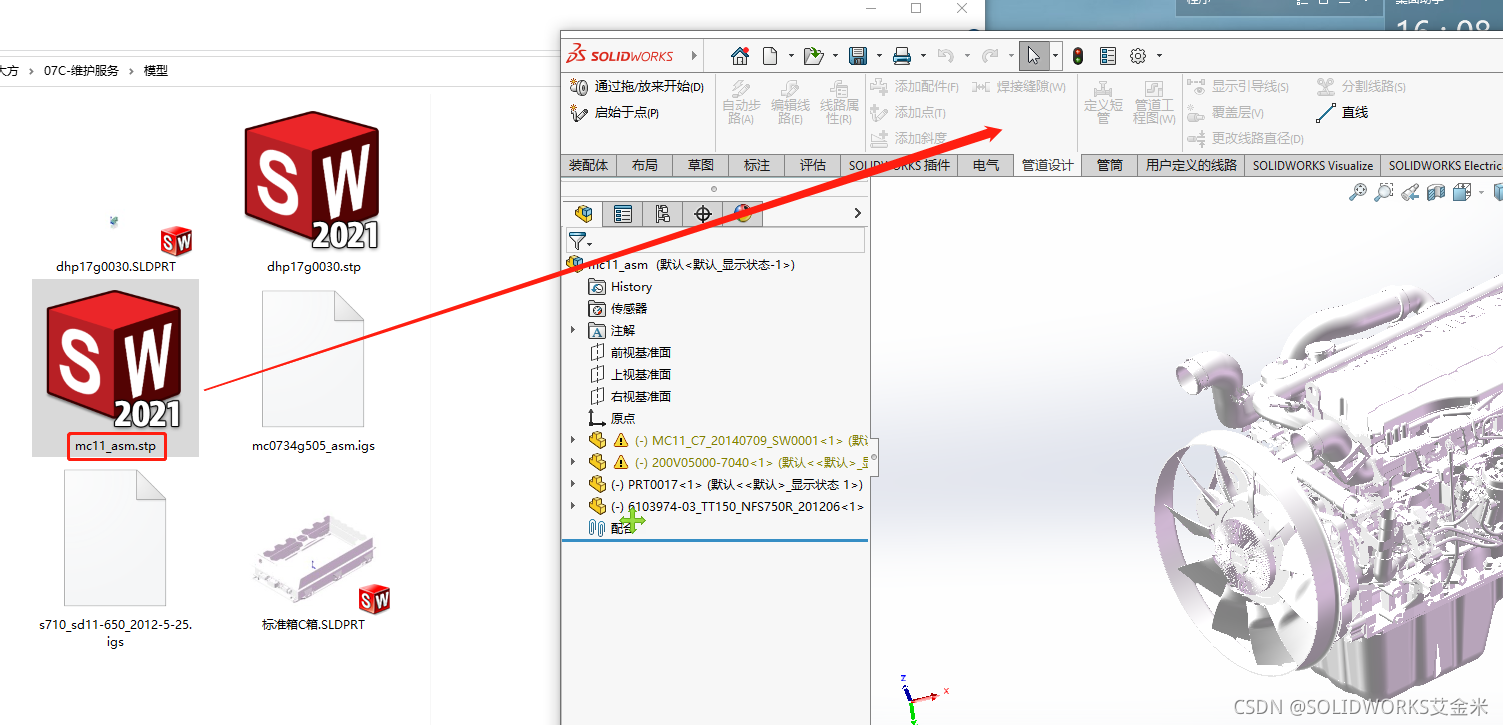

其一,直接拖入或双击打开;

(此模式打开中间格式时,会自动使用系统选项的“导入”设置)

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

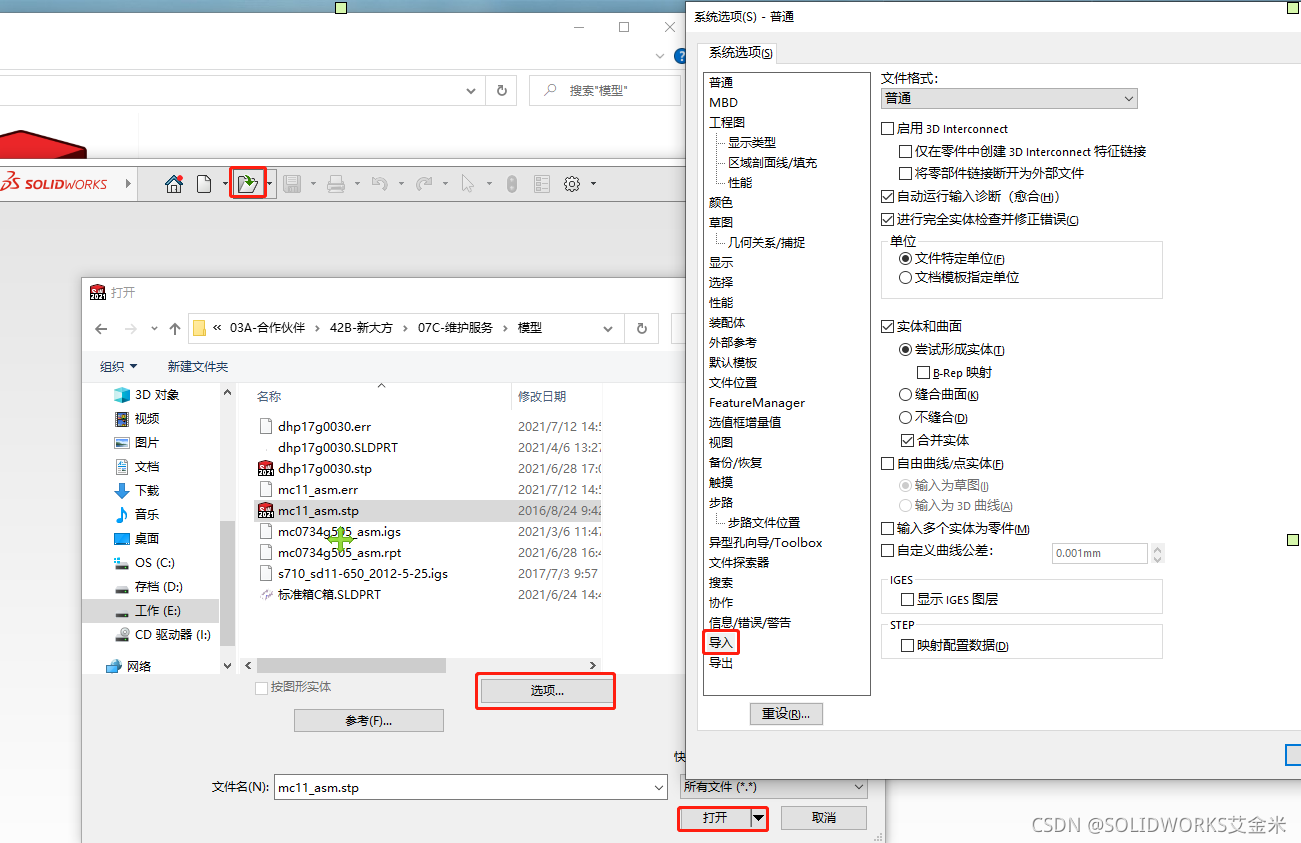

其二,使用SW“打开”按钮选择路径找到文件打开;

(此模式可以在打开时,人为设置“选项”按需求打开)

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

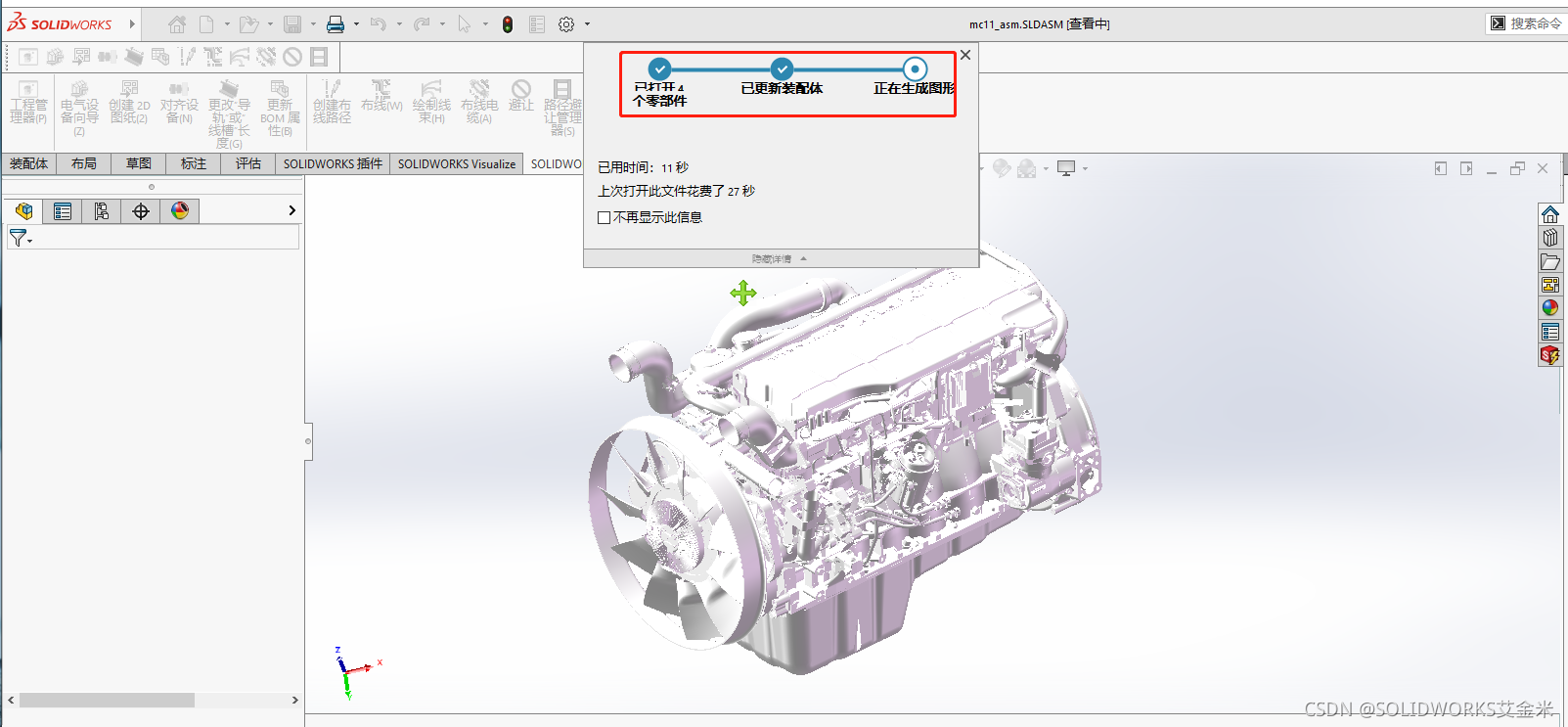

3、怎么缓解打开时间太长?

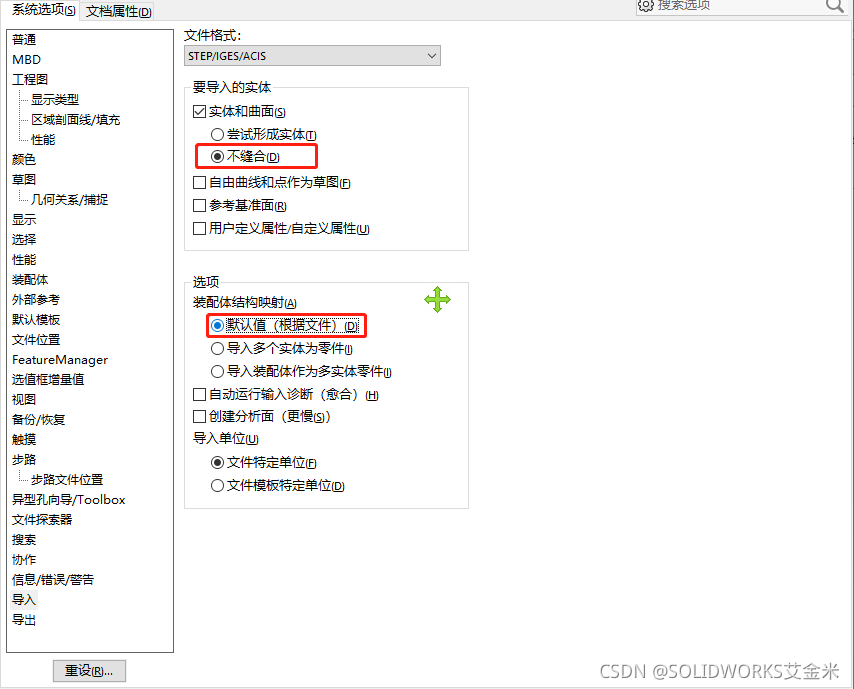

答:将要导入的实体设置成不缝合,装配体结构映射设置成“默认值”;

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

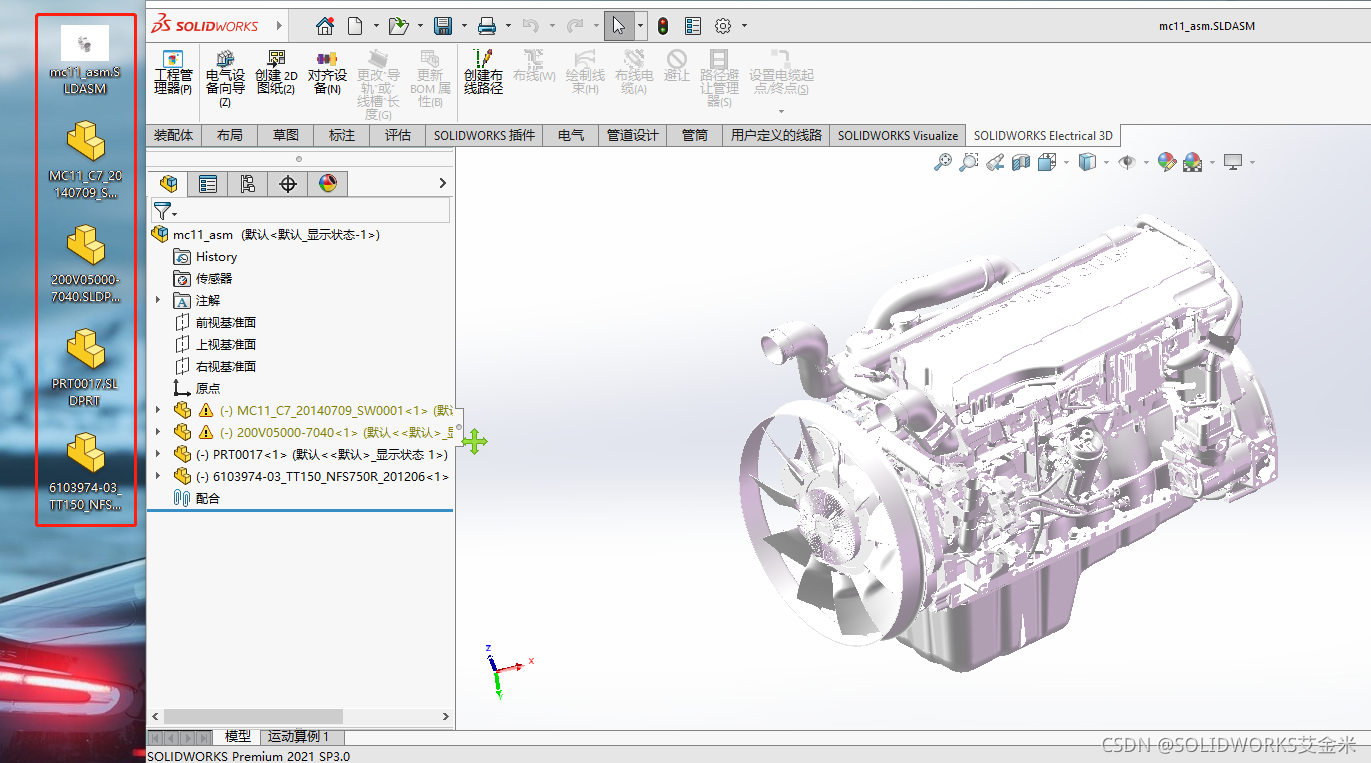

此时中间格式的外购件如果是装配体,则转换成SW格式也是装配体文件,当在SW中保存时,可将其包含的零件保存出外部零件,这样的装配体文件比较小,打开速度会快些;

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

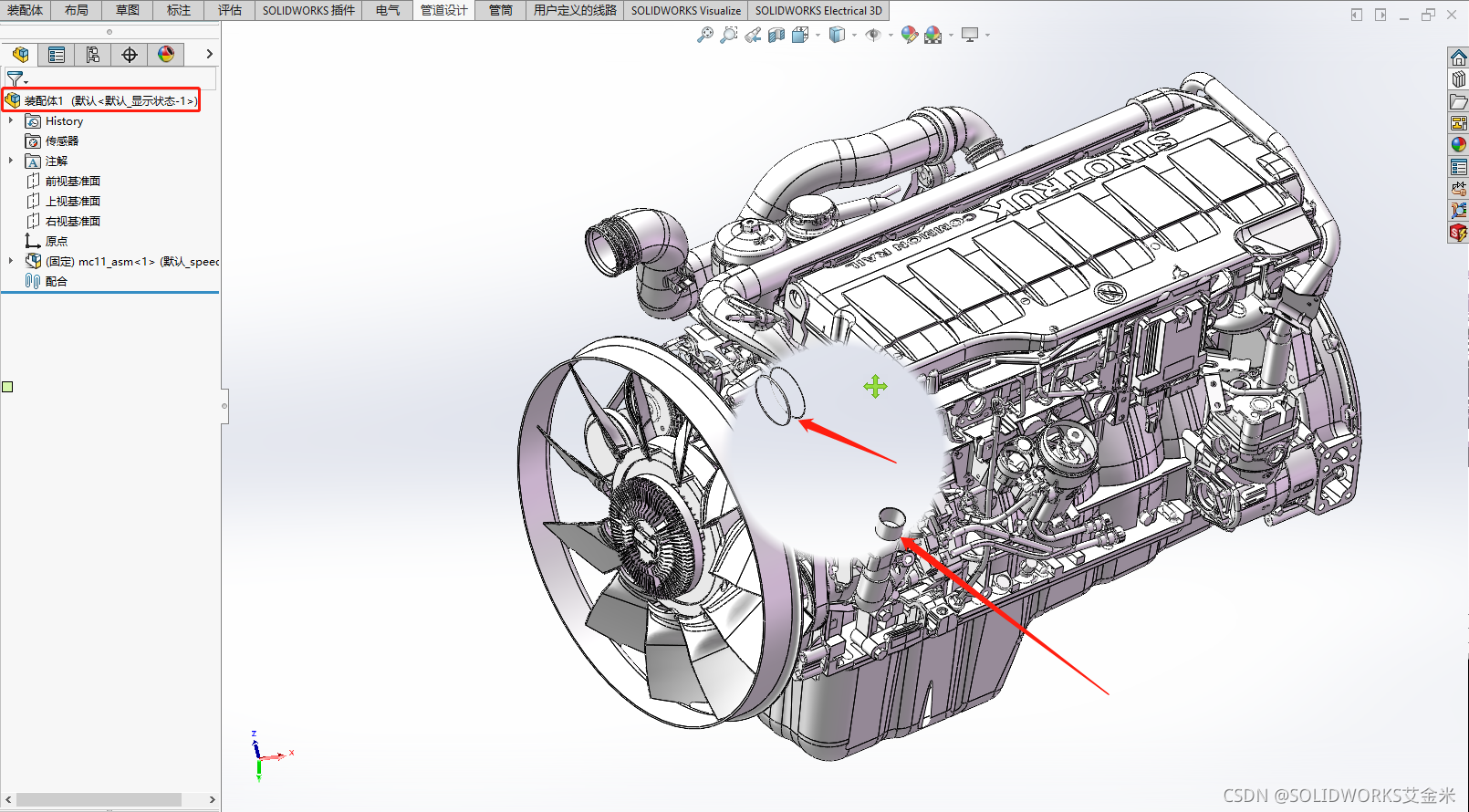

但是要保证外部的零件关联存在,外部零件不能随意移动位置,或者在外部改名!

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

4、在PDM中存放此类外购件模型需要注意什么?

答:在PDM中存放文件需要遵循文件名称唯一的原则,因此,中间格式转换SW格式产生的外部零件也不能与PDM中已有的零件同名,所以,将此类外购件模型入库时要注意是否有重名文件,若有重名则需打开装配体,在FeatureManager设计树上将重复的零件名改成唯一!

5、怎么缓解装配时模型卡顿严重?

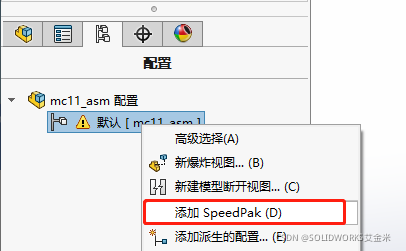

答:可在外购件装配体中创建SpeedPak配置;

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

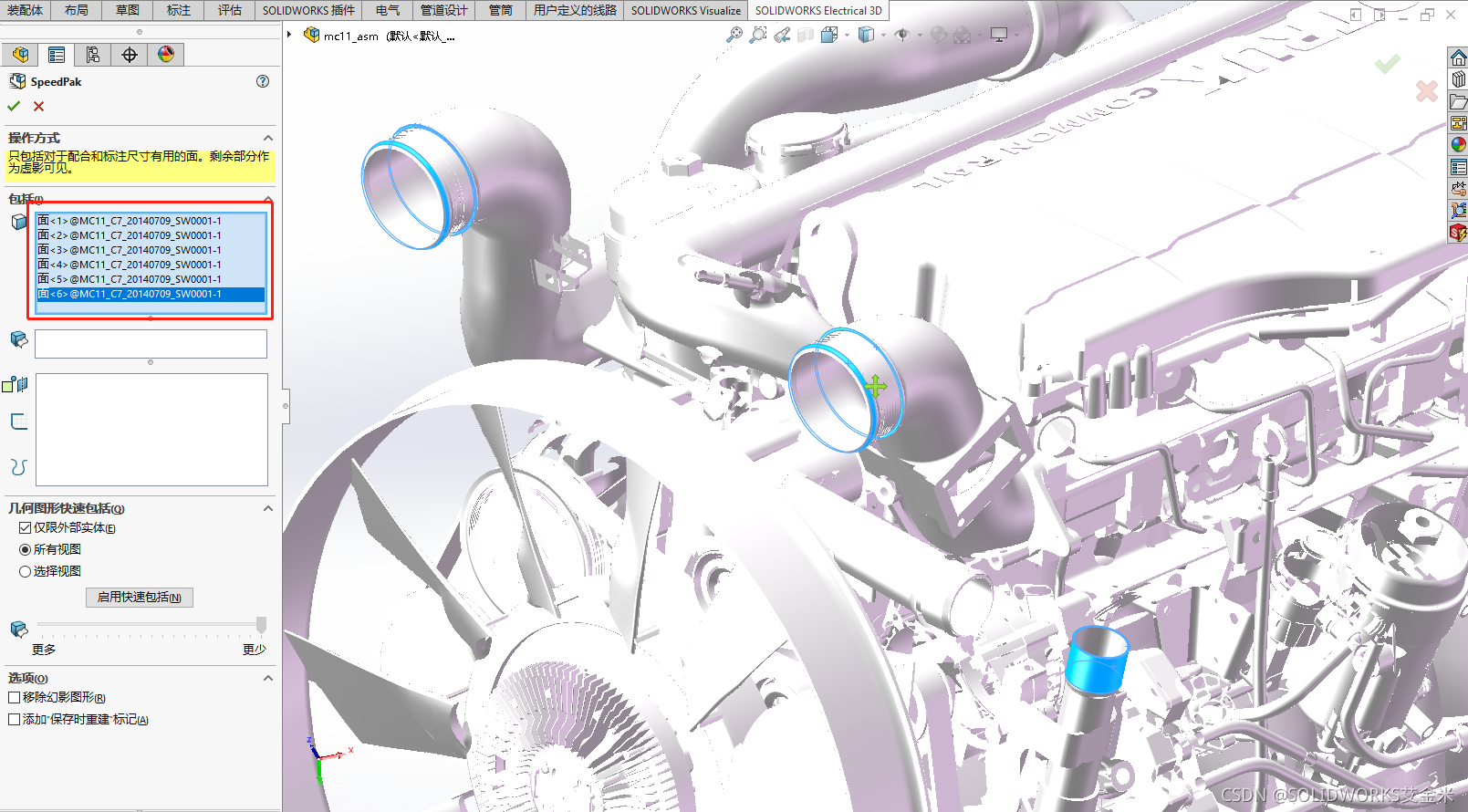

在该配置中,选择模型上需要保留的配合面或出工程图时需要标注的面,确定!

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

插入到需要装配的组件中,鼠标指针放的位置不显示内部结构,只显示保留的配合面,从而使配合速度变快;

在SOLIDWORKS中,中间格式外购件出现问题怎么办?

注意SpeedPak配置是对装配体简化最重的,所以在出工程图时没有保留的面则无法标注尺寸!
