SOLIDWORKS 2024抢先看丨Electrical功能增强篇

SOLIDWORKS 2024最新版本中有一系列的功能增强，以进一步提供更强大、更高效的解决方案，本节艾小米来带大家看下在Electrical中有哪些功能得到更新。

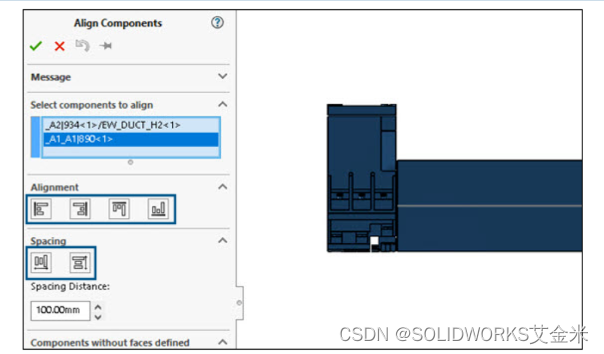

对齐零部件

在设计 3D 机柜布局时使用对齐零部件时，可以在图形区域中预览更改。

这大大减少了在 3D 机柜布局中对齐 SOLIDWORKS 零部件所需的工作量。

对齐零部件PropertyManager 简化并改进了工作流程。

更改多个导轨和线槽的长度

在早期版本中，您只能更改单个导轨或线槽的长度。

而在 SOLIDWORKS 2024新功能中，您可以同时更改多个导轨和线槽的长度。

多重选择导轨和线槽可以加速创建3D 机柜的流程。

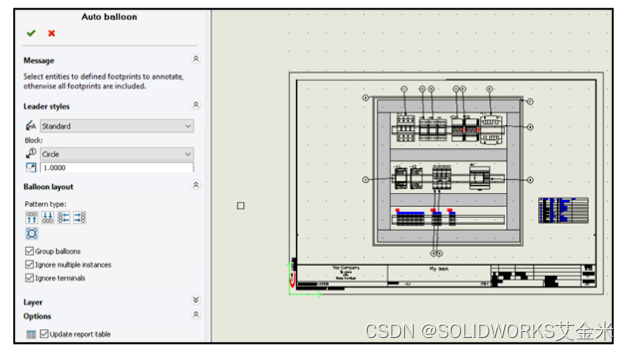

2D 机柜中的自动零件序号

您可以在SOLIDWORKS Electrical 2D 机柜布局工程图中插入自动零件序号。

自动零件序号PropertyManager

要打开该PropertyManager：

• 01

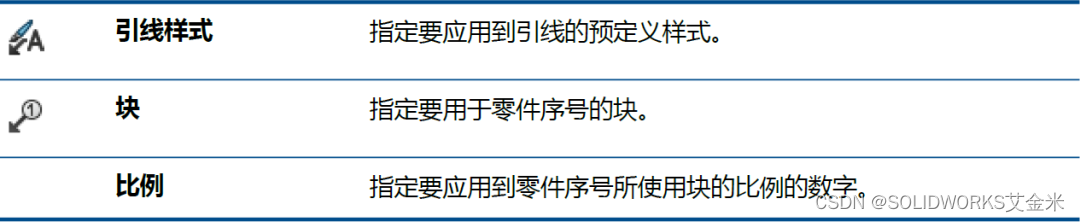

  引线样式

• 02

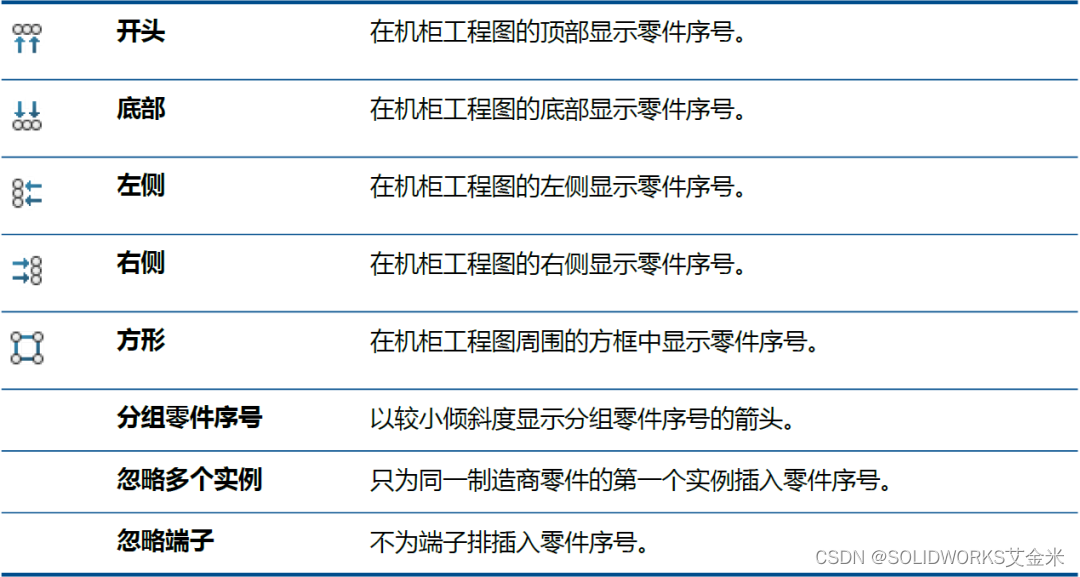

  零件序号布局

指定阵列类型。

• 03

  图层

指定要插入零件序号的图层。

• 04

  选项

插入报表表格。插入根据当前文档内容过滤的报表表格。

● 如果文档包含报表表格，请选择更新报表表格以更新报表表格。

● 与报表中的零件关联的零件序号数会显示在单独的报表模板中。

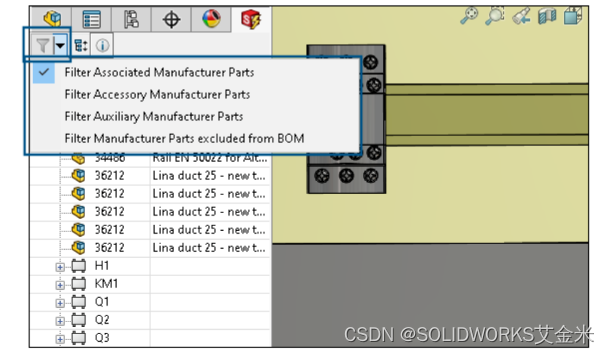

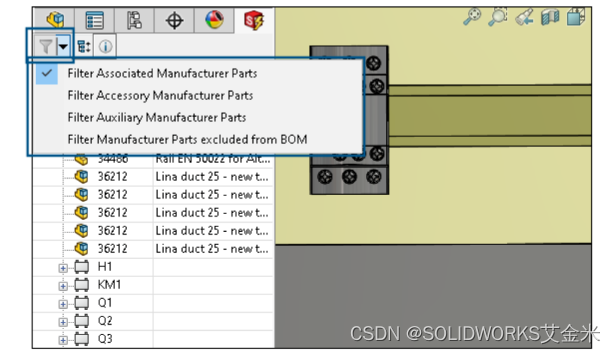

过滤辅助和附件零件

在SOLIDWORKS Electrical 中，您可以根据所做的选择过滤制造商零件。您可以过滤：

● 关联制造商零件

● 附件制造商零件

● 辅助制造商零件

● 从BOM 中排除的制造商零件

您可以使用 Electrical Manager 树的过滤制造商零件中的列表来过滤各种类型的制造商零件。显示/隐藏关联设备已被此过滤器选项取代。

移除制造商零件数据

从零部件中删除或替换零件时，您可以清除制造商零件信息。

要移除制造商零件数据，请单击电气项目> 配置> 项目。转至电气项目配置对话框的常规选项卡，在选项下选择从设备重置制造商零件信息。删除或替换为其他零件时，这会重置相关信息，如制造商数据、端子标注。

默认情况下，该选项会被清除。如果您清除此选项，即使在您删除或替换后，零件仍会保留端子号。

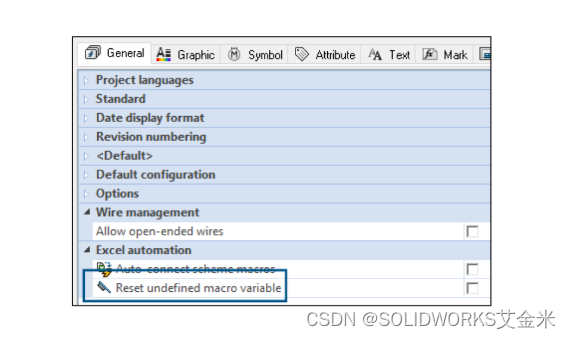

重置未定义的宏变量

借助Excel 自动化，您可以自动重置未定义的宏变量。

要重置未定义的宏变量，请单击SOLIDWORKS Electrical > 配置> 项目。转至电气项目配置对话框的常规选项卡，在Excel 自动化下，选择重置未定义的宏变量。选择此选项时，%xxx% 变量不会保留在插入的宏中。它由以下项替换：

● 空字符串

● 已移除的对象

● 关联的默认对象（如函数或位置）

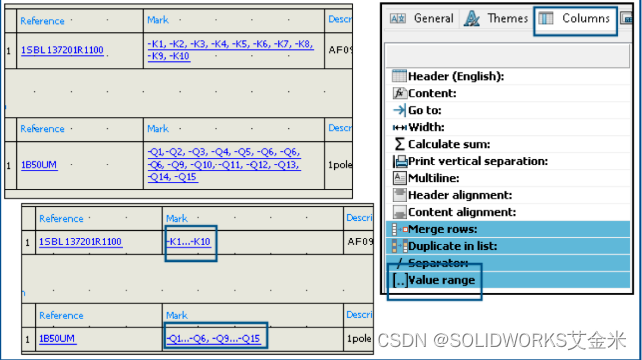

使用范围缩短列表

在报告配置中，当您合并行时，软件会将连续值作为合并行的范围列出，而不是列出范围中的每个单独值。

在报告配置版本对话框的列下，选择值范围。要激活此选项，请选择合并行。您可以同时为多列激活此选项。

更多SOLIDWORKS 2024新功能，欢迎关注我们SOLIDWORKS艾金米持续关注。
