如何用SOLIDWORKS实现文字雕刻?来试试这样做!

大家都知道我们的SOLIDWORKS CAM可以进行数控加工的编程,但是对于一些小的方面比如雕花、刻字的编程,SOLIDWORKS CAM也可以完成哦,那么下面我们看一下怎么进行操作吧!

操作步骤

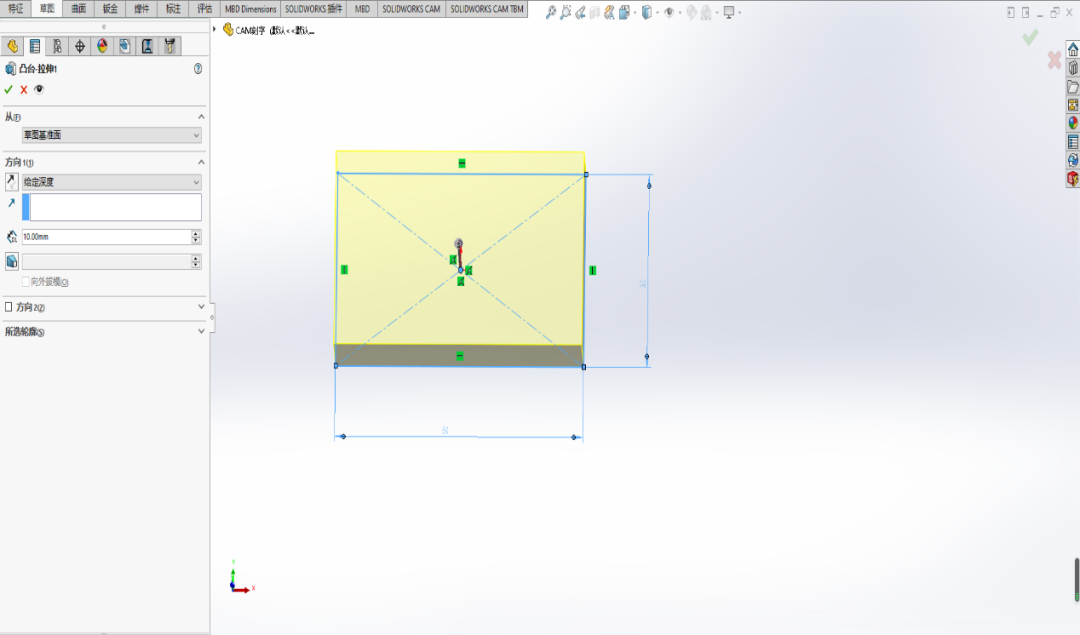

1,首先我们要打开我们的SOLIDWORKS创建一个长方体,作为我们文字的载体。具体参数如下图

2.然后选择上表面作为草图基准面,绘制一条连接两个边线中点的中心线(也可以是构造线)这样的话可以更好的使文字居中。然后退出草图,在软件右上角搜索框里输入“文字”进行搜索。

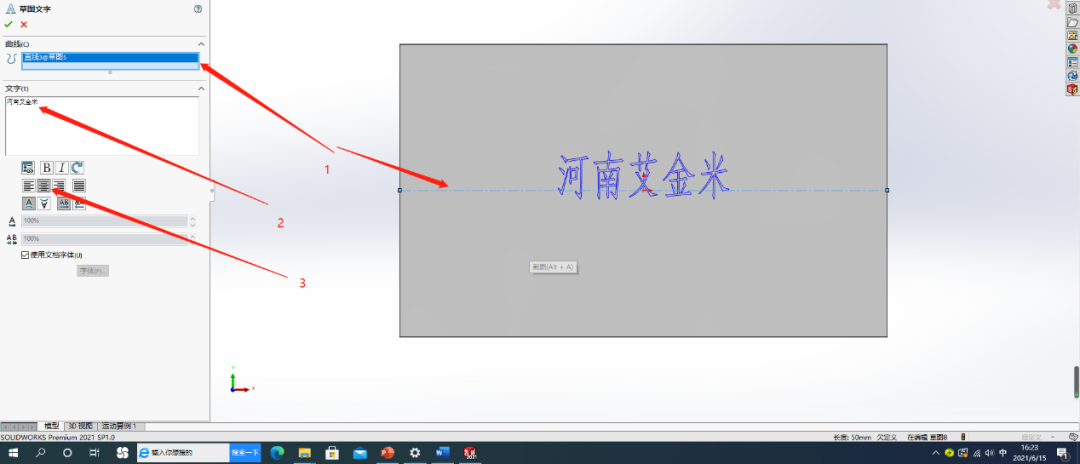

3.打开应用选择上表面作为基准面,选择中心线作为基准线,输入想要放置的文字如“河南艾金米”居中设置。

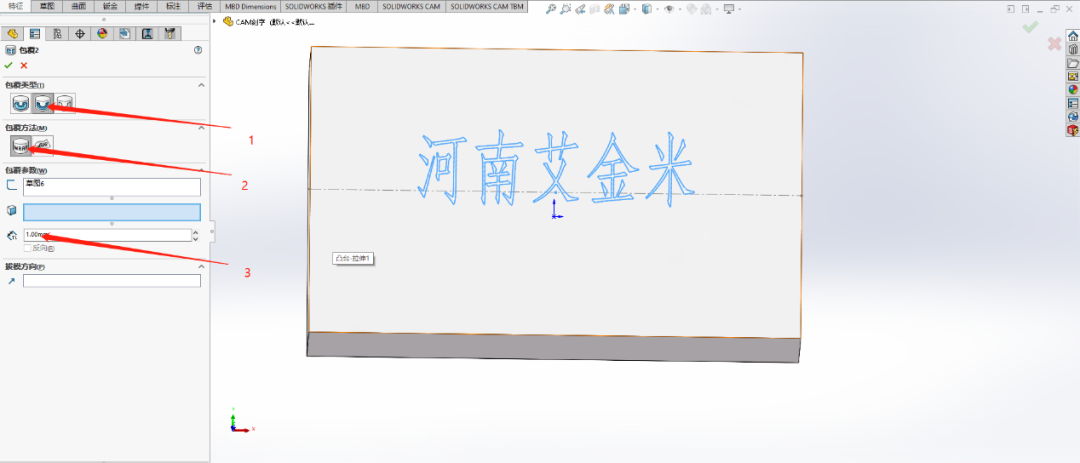

4.然后选择特征下的包覆命令,包覆类型依次选择蚀雕、分析。深度选择1mm。这样文字就会被我们刻在长方体上了。

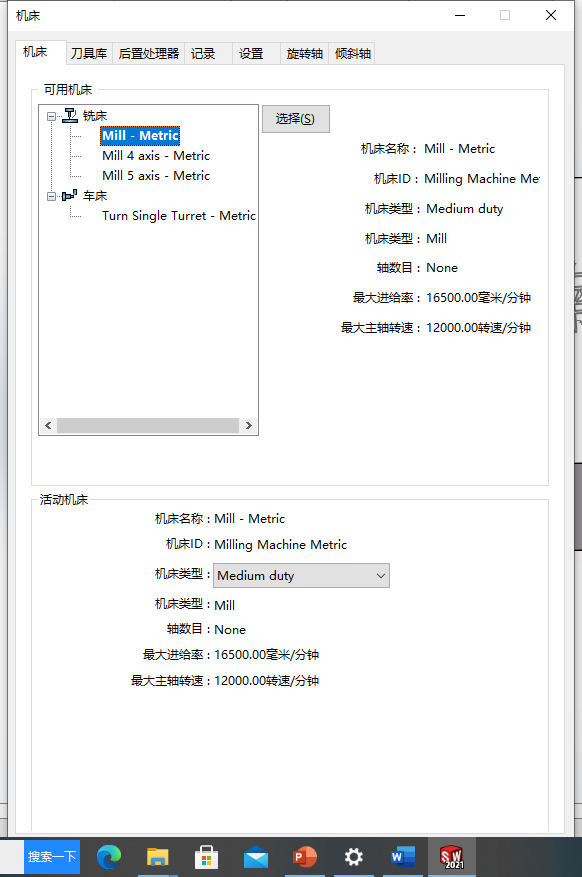

5.模型完成之后我们就可以在SOLIDWORKS CAM上进行编程了。打开我们的CAM插件,定义加工机床为三轴中型机床。

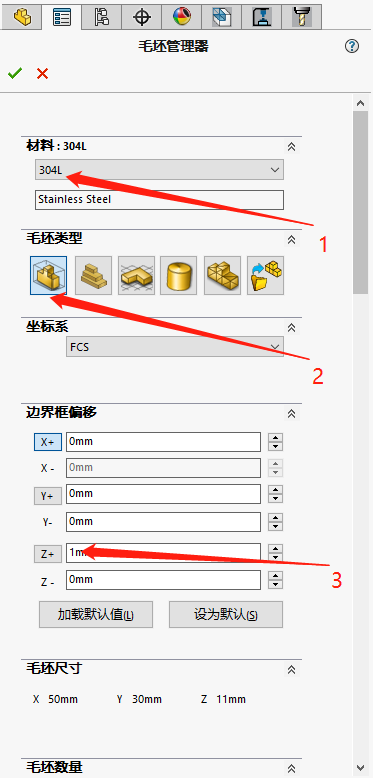

6.定义毛坯为包络块,材料为304L不锈钢,大小为Z方向高出模型1mm。这样能使毛坯遮住模型不显示模型上的文字。

7.随后定义加工的坐标系位置。(通常情况下选择毛胚外盒顶点作为机床加工的坐标系原点)本次为了模型加工模拟的可视性选择模型顶点为坐标原点,如下图所示:

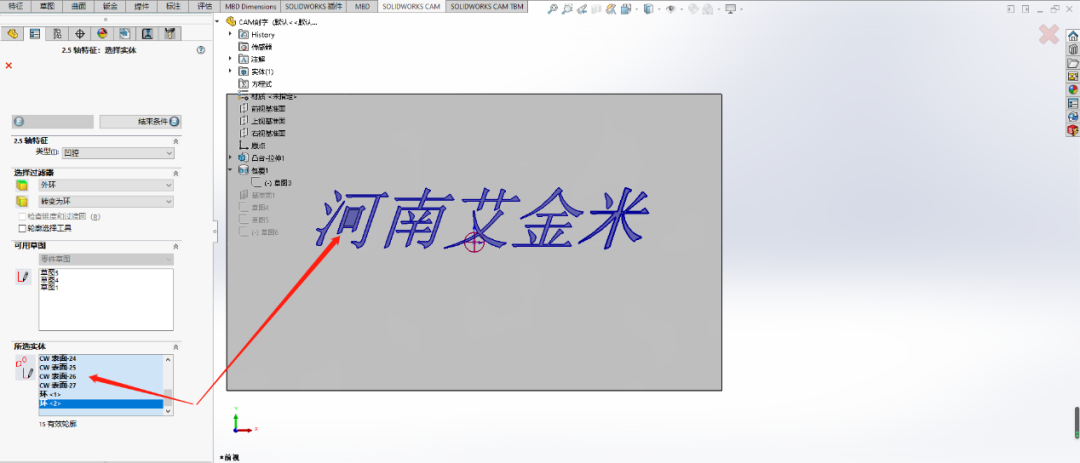

8.定义完成之后,我们就可以开始进行加工程序的编程了,选择2.5轴加工操作,轮廓切削,根据文字间隙大小选择合适的刀具,加工实体选择文字内表面。如图:

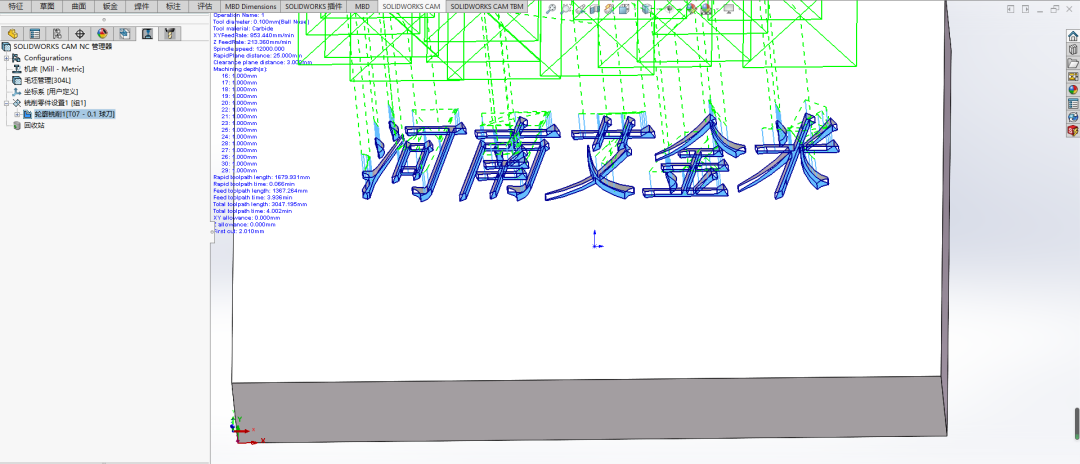

9.加工深度直到面1mm,随后完成设置,生成刀路轨迹。

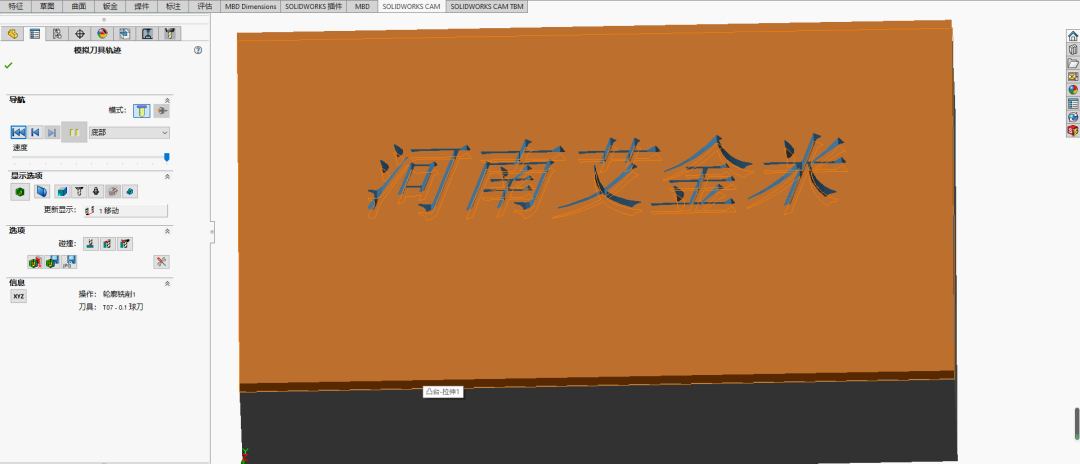

10.完成设置之后就可以进行刀具路径的模拟啦,检查一下刀具路径是否合理。



刀路检查完成之后我们就可以对编写好的加工程序进行输出加工了,感兴趣的同学可以试试哦,还可以带上公司自己的logo呢。
