该实验旨在掌握3D编程中的视点和目标点变化对场景的影响，以及3D漫游的基本技巧。实验涉及键盘事件处理，通过W和S键实现视点前后移动，A和D键实现视点左右旋转。同时，增加了圆环中心自转茶壶的展示，并允许用户在场景中添加自定义3D物体。此外，讨论了透视投影的远裁剪平面设置以及如何通过鼠标和镜头缩放改进场景交互。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、实验目的

1.进一步掌握3D编程概念
2.主要掌握视点和目标的改变对场景生成的影响
3.掌握3D漫游场景的基本技巧

二、实验内容

附属程序rotating_torus.cpp为一视点保持不变的3D旋转程序，3D场景为一个圆环、一个小球和一个以四边形为基本单位的方块墙包围盒，且小球和圆环在“方块墙”的包围盒中。视点设在正前方观察物体，小球和圆环一起绕着环心某处不停旋转不停旋转。

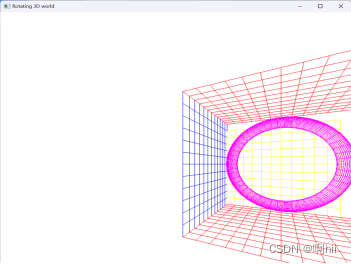

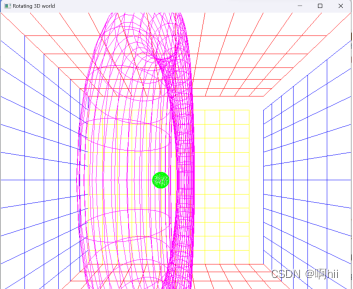

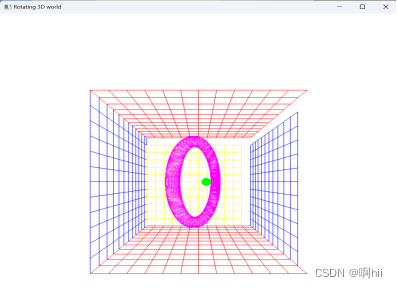

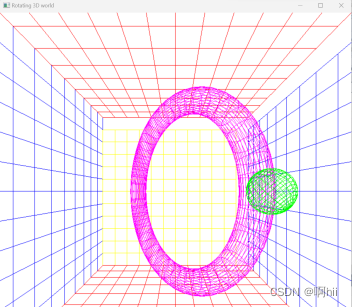

添加键盘响应函数，使得：
1）按键盘的”W”,”S”键，可实现视点前后移动(直走前进倒退)；(此时应该视点与目标点的距离保持不变，且视线方向保持不变)。
2）按键盘的”A”,”D”键，可实现视点左右旋转左看右看；(此时应该视点固定，目标点围绕视点旋转，视点与目标点的距离仍然保持不变)。
3）视点左右旋转一定角度后，再按键盘的”W”,”S”键仍可实现视线直走，即沿着旋转后的视线方向行走。
4）程序修改后观看效果，并用键盘验证。在实验报告中写出前后直走和左转右转的关键点和核心代码。
代码修改：

void mykeyboard(unsigned char key,int x,int y){//重点在于视点和目标点的变化Y坐标不变化
	switch(key){
		case 'W':
		case 'w'://向前直走
			//代码
			eyex=eyex-step*sin(angle*PI/180.0);
			eyez=eyez-step*cos(angle*PI/180.0);
			atx=atx-step*sin(angle*PI/180.0);
			atz=atz-step*cos(angle*PI/180.0);
			break;
		case 'S':
		case 's'://向后退
			//代码
			eyex=eyex+step*sin(angle*PI/180.0);
			eyez=eyez+step*cos(angle*PI/180.0);
			atx=atx+step*sin(angle*PI/180.0);
			atz=atz+step*cos(angle*PI/180.0);
			break;
		case 'A':
		case 'a'://左看
			//代码
			angle+=1;
			atx=eyex-x*sin(angle*PI/180.0);
			atz=eyez-x*cos(angle*PI/180.0);
			break;
		case 'D':
		case 'd'://右看
			//代码
			angle-=1;
			atx=eyex-x*sin(angle*PI/180.0);
			atz=eyez-x*cos(angle*PI/180.0);
			break;
	}
	glutPostRedisplay();//参数修改后调用重画函数，屏幕图形将发送改变
}

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

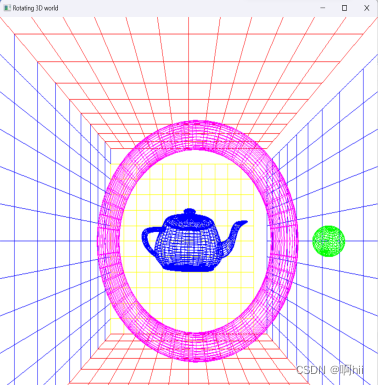

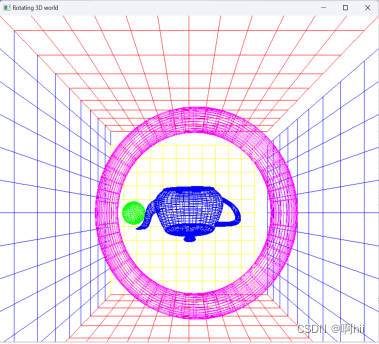

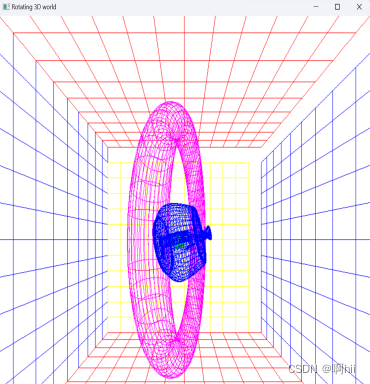

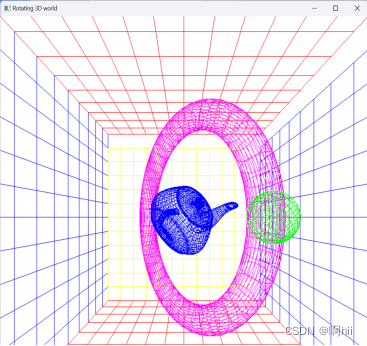

5）如果圆环中心要加一个不断自转的茶壶，代码如何实现？将效果截图、核心代码粘贴到实验报告中。
代码修改：
加在void drawsphere()中最后；

glPushMatrix();
	glColor3f(0,0,1);
	glTranslatef(0,0,0);
	glRotatef(theta,1,0,0);
	glTranslatef(0,0,0);
	glutWireTeapot(30);
	glPopMatrix();

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

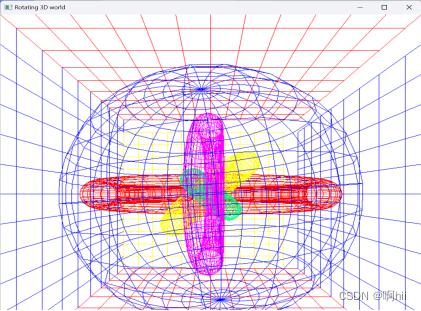

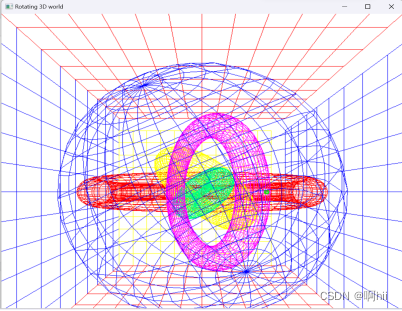

6）修改场景，在场景既定的位置增加自己相要的3D物体，将效果截图、核心代码粘贴到实验报告中。
修改：

void drawsphere(){
	float tr;
	tr=(outer+3*inner);
	glRotatef(theta,0,1,0);
	glPushMatrix();
	 glPushMatrix();
	  glColor3f(1.0,0,0);
	  glRotatef(90,1,0,0);
	  glutWireTorus(inner,outer,30,50);
	 glPopMatrix();

	 glPushMatrix();
	 glColor3f(1.0,1,0);
	 glRotatef(45,1,0,0);
	 glutWireTorus(inner,outer-40,30,50);
	 glPopMatrix();
	 glPushMatrix();
	 glColor3f(0,1,0.5);
	  glRotatef(-45,1,0,0);
	  glutWireTorus(inner,outer-60,30,50);
	  glPopMatrix();

	  glPushMatrix();
	  glColor3f(0,1,0.5);
	  glRotatef(-45,1,0,0);
	  glutWireTorus(inner,outer-60,30,50);
	  glPopMatrix();

	  glPushMatrix();
	  glColor3f(1.0,0,1.0);
	  glutWireTorus(inner-20,outer-20,30,50);
	  glPopMatrix();

	  glPushMatrix();//小球饶outer点转，其实是x=outer这条相对于Y的轴
	  glTranslatef(outer,0,0);
	  glRotatef(theta,0,1,0);
	  glTranslatef(-outer,0,0);

	  glPushMatrix();//画小球，饶x轴转
	  glTranslatef(tr,0,0);
	  glRotatef(-45,1,0,0);
	  glColor3f(0.0,1.0,0);
	  glutSolidIcosahedron();
	  glPopMatrix();
	  glPopMatrix();
	  glPopMatrix();

	glPushMatrix();
	glColor3f(0,0,1);
	glTranslatef(0,0,0);
	glRotatef(theta,1,0,0);
	glTranslatef(0,0,0);
	glScalef(10,10,10);
	glutWireSphere(inner,20,20);
	glPopMatrix();
}

在这里插入图片描述
在这里插入图片描述

三、思考题

1.透视投影函数中远裁剪平面离相机的距离在本例中为何设为2outer8inner250 有何依据？
答：gluperspective(90,w/h,10,2outer+8inner+250);远裁剪平面离相机（视点）的距离为2outer8inner250，而s=outer+4*inner+50;远裁剪平面到视点的距离，至少比眼睛到目标点的距离2倍大，这样才能使物体在旋转过程中都在整个窗口中显示。
2.如果用鼠标移动(鼠标坐标为二维坐标)来进行左右上下拖拽整个场景(三维世界坐标)，程序又如何修改？
答：如果这个场景是二维的，将z轴有关j的设定都改为y轴。
3.在此基础上再实现镜头的放大缩小，俯视等，程序应该如何修改？
答：通过改变投影变换矩阵实现。

四、函数参考

参考实验九和实验十。

五、演示程序
//3D_Rota
#include "Shiyan11-1.h"
#include "stdafx.h"
#include <math.h>
#include <gl/glut.h>
#include "stdafx.h"
#define PI 3.14159
float theta=-90;
int inner=10,outer=80;
float s=outer+4*inner+50;
float eyex=0,eyey=0,eyez=s;
float atx=0,aty=0,atz=0;
int ww,hh;
bool flag=true;
double angle=0;//漫游移动旋转角
float step=0.1*s;//步长为视点到目标点的距离
void display(void);
void reshape(int w,int h);
void mytime(int value);
void drawground();
void drawsphere();
void drawwall();
void init();
void mykeyboard(unsigned char key,int x, int y);
int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,LPTSTR lpCmdLine,int nCmdShow){
	UNREFERENCED_PARAMETER(hPrevInstance);
	UNREFERENCED_PARAMETER(lpCmdLine);
	char* argv[] = { (char*)"hello ",(char*)" " };
	int argc = 2;		//argv中的字符串数
	glutInit(&argc, argv);  //初始化GLUT库
	glutInitWindowSize(800, 800);                       //设置显示窗口大小
	int sheight = glutGet(GLUT_SCREEN_WIDTH);
	int swidth = glutGet(GLUT_SCREEN_HEIGHT);
	glutInitWindowPosition(sheight / 2 - 400, swidth / 2 - 400);  //窗口左上角在屏幕的位置
	glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB);        //设置显示模式（注意双缓存 )
	glutCreateWindow("Rotating 3D world");
	glutReshapeFunc(reshape);
	init();
	glutDisplayFunc(display);                           //用于绘制当前窗口
	glutKeyboardFunc(mykeyboard);
	glutTimerFunc(100,mytime,10);
	glutMainLoop();                                     //开始运行程序
	return 0;
}
void init() {
	glClearColor(1,1,1,1);
	glPixelStorei(GL_PACK_ALIGNMENT,1);
	glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
}
void mykeyboard(unsigned char key,int x,int y){//重点在于视点和目标点的变化Y坐标不变化
	switch(key){
		case 'W':
		case 'w'://向前直走
			//代码
			eyex=eyex-step*sin(angle*PI/180.0);
			eyez=eyez-step*cos(angle*PI/180.0);
			atx=atx-step*sin(angle*PI/180.0);
			atz=atz-step*cos(angle*PI/180.0);
			break;
		case 'S':
		case 's'://向后退
			//代码
			eyex=eyex+step*sin(angle*PI/180.0);
			eyez=eyez+step*cos(angle*PI/180.0);
			atx=atx+step*sin(angle*PI/180.0);
			atz=atz+step*cos(angle*PI/180.0);
			break;
		case 'A':
		case 'a'://左看
			//代码
			angle+=1;
			atx=eyex-x*sin(angle*PI/180.0);
			atz=eyez-x*cos(angle*PI/180.0);
			break;
		case 'D':
		case 'd'://右看
			//代码
			angle-=1;
			atx=eyex-x*sin(angle*PI/180.0);
			atz=eyez-x*cos(angle*PI/180.0);
			break;
	}
	glutPostRedisplay();//参数修改后调用重画函数，屏幕图形将发送改变
}
void display(void) {
	glClear(GL_COLOR_BUFFER_BIT);
	glMatrixMode(GL_MODELVIEW);
	glLoadIdentity();
	gluLookAt(eyex,eyey,eyez,atx,aty,atz,0,1,0);
	glPushMatrix();
	glColor3f(0,0,1);
	drawwall();
	glColor3f(1,0,0);
	drawground();
	drawsphere();
	glPopMatrix();
	glutSwapBuffers();
}
void drawsphere(){
	float tr;
	tr=(outer+3*inner);
	glRotatef(theta,0,1,0);
	glPushMatrix();
	 glPushMatrix();
	  glColor3f(1.0,0,0);
	  glRotatef(90,1,0,0);
	  glutWireTorus(inner,outer,30,50);
	 glPopMatrix();

	 glPushMatrix();
	 glColor3f(1.0,1,0);
	 glRotatef(45,1,0,0);
	 glutWireTorus(inner,outer-40,30,50);
	 glPopMatrix();
	 glPushMatrix();
	 glColor3f(0,1,0.5);
	  glRotatef(-45,1,0,0);
	  glutWireTorus(inner,outer-60,30,50);
	  glPopMatrix();

	  glPushMatrix();
	  glColor3f(0,1,0.5);
	  glRotatef(-45,1,0,0);
	  glutWireTorus(inner,outer-60,30,50);
	  glPopMatrix();

	  glPushMatrix();
	  glColor3f(1.0,0,1.0);
	  glutWireTorus(inner-20,outer-20,30,50);
	  glPopMatrix();

	  glPushMatrix();//小球饶outer点转，其实是x=outer这条相对于Y的轴
	  glTranslatef(outer,0,0);
	  glRotatef(theta,0,1,0);
	  glTranslatef(-outer,0,0);

	  glPushMatrix();//画小球，饶x轴转
	  glTranslatef(tr,0,0);
	  glRotatef(-45,1,0,0);
	  glColor3f(0.0,1.0,0);
	  glutSolidIcosahedron();
	  glPopMatrix();
	  glPopMatrix();
	  glPopMatrix();
	glPushMatrix();
	glColor3f(0,0,1);
	glTranslatef(0,0,0);
	glRotatef(theta,1,0,0);
	glTranslatef(0,0,0);
	glScalef(10,10,10);
	glutWireSphere(inner,20,20);
	glPopMatrix();
}
void drawground(){
	//ground
	for(int i=-outer-4*inner;i<outer+4*inner;i+=2*inner)
		for(int j=-outer-4*inner;j<outer+4*inner;j+=2*inner){
			glBegin(GL_QUADS);
			  glVertex3d(j,-outer-4*inner,i);
			  glVertex3d(j,-outer-4*inner,i+2*inner);
			  glVertex3d(j+2*inner,-outer-4*inner,i+2*inner);
			  glVertex3d(j+2*inner,-outer-4*inner,i);
			glEnd();
		}
	//top
	for(int i=-outer-4*inner;i<outer+4*inner;i+=2*inner)
		for(int j=-outer-4*inner;j<outer+4*inner;j+=2*inner){
			glBegin(GL_QUADS);
			  glVertex3d(j,outer+4*inner,i);
			  glVertex3d(j,outer+4*inner,i+2*inner);
			  glVertex3d(j+2*inner,outer+4*inner,i+2*inner);
			  glVertex3d(j+2*inner,outer+4*inner,i);
			glEnd();
		}
}
void drawwall(){
	int i,j;
	glPolygonMode(GL_FRONT_AND_BACK,GL_LINE);
	//left
	for(i=-outer-4*inner;i<outer+4*inner;i+=2*inner)
		for(j=-outer-4*inner;j<outer+4*inner;j+=2*inner){
			glBegin(GL_QUADS);
			  glVertex3d(-outer-4*inner,j,i);
			  glVertex3d(-outer-4*inner,j+2*inner,i);
			  glVertex3d(-outer-4*inner,j+2*inner,i+2*inner);
			  glVertex3d(-outer-4*inner,j,i+2*inner);
			glEnd();
		}
	//right
	for(i=-outer-4*inner;i<outer+4*inner-2*inner;i+=2*inner)
		for(j=-outer-4*inner;j<outer+4*inner-2*inner;j+=2*inner){
			glBegin(GL_QUADS);
			  glVertex3d(outer+4*inner,j,i);
			  glVertex3d(outer+4*inner,j+2*inner,i);
			  glVertex3d(outer+4*inner,j+2*inner,i+2*inner);
			  glVertex3d(outer+4*inner,j,i+2*inner);
			glEnd();
		}
			glColor3f(1,1,0);
	//front
	for(i=-outer-4*inner;i<outer+4*inner-2*inner;i+=2*inner)
		for(j=-outer-4*inner;j<outer+4*inner-2*inner;j+=2*inner){
			glBegin(GL_QUADS);
			  glVertex3d(j,i,-outer-4*inner);
			  glVertex3d(j+2*inner,i,-outer-4*inner);
			  glVertex3d(j+2*inner,i+2*inner,-outer-4*inner);
			  glVertex3d(j,i+2*inner,-outer-4*inner);
			glEnd();
		}
}
void mytime(int value){
	theta+=0.5;
	if(theta>360)theta=-360;
	glutPostRedisplay();
	glutTimerFunc(100,mytime,10);
}
void reshape(GLsizei w, GLsizei h) {
	glMatrixMode(GL_PROJECTION);
	glLoadIdentity();
	gluPerspective(90, w / h, 10, 2*outer+8*inner+250); //定义透视投影投影观察体大小
	glViewport(0, 0, w, h);
	glMatrixMode(GL_MODELVIEW);
	ww=w;
	hh=h;
}
