作为一名工程师自然经常与各种电路打交道，电路问题计算的先决条件是正确识别电路，搞清楚各部分之间的连接关系。对较复杂的电路应先将原电路简化为等效电路，以便分析和计算。

一些入门级的电源工程师常遇到这样一个问题，在电路图中的Vcc接芯片的地方加入了一个12V左右稳压管。目的是为了保证芯片的电压上限，意图很明确，稳压管能够保护芯片不会因为电压过高问题而烧毁。看上去没啥毛病，但实际上很危险。

识别电路的方法很多，现结合具体实例介绍十种方法。

特征识别法
串并联电路的特征是：串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。根据串并联电路的特征识别电路是简化电路的一种最基本的方法。

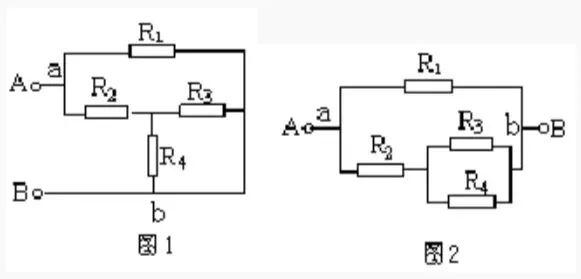

举例：试画出图 1 所示的等效电路。

https://bbs.elecfans.com/jishu_2131645_1_1.html（更多完备短视频学习内容）

解：设电流由 A 端流入，在 a 点分叉，b 点汇合，由 B 端流出。支路 a—R1—b 和 a—R2—R3(R4)—b 各点电势逐次降低，两条支路的 a、b 两点之间电压相等，故知 R3 和 R4 并联后与 R2 串联，再与 R1 并联，等效电路如图 2 所示。

伸缩翻转法
在实验室接电路时常常可以这样操
