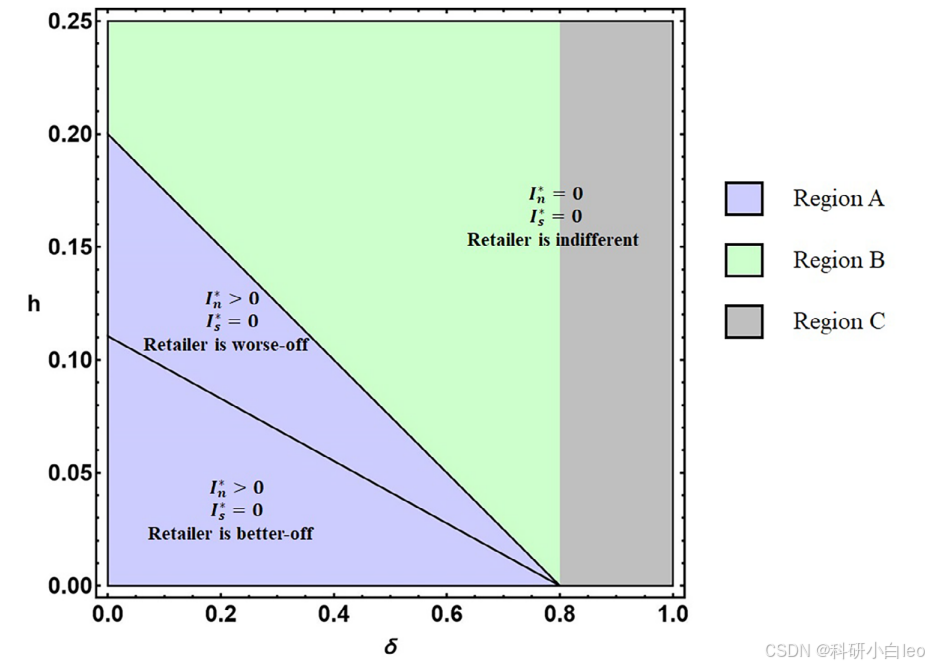

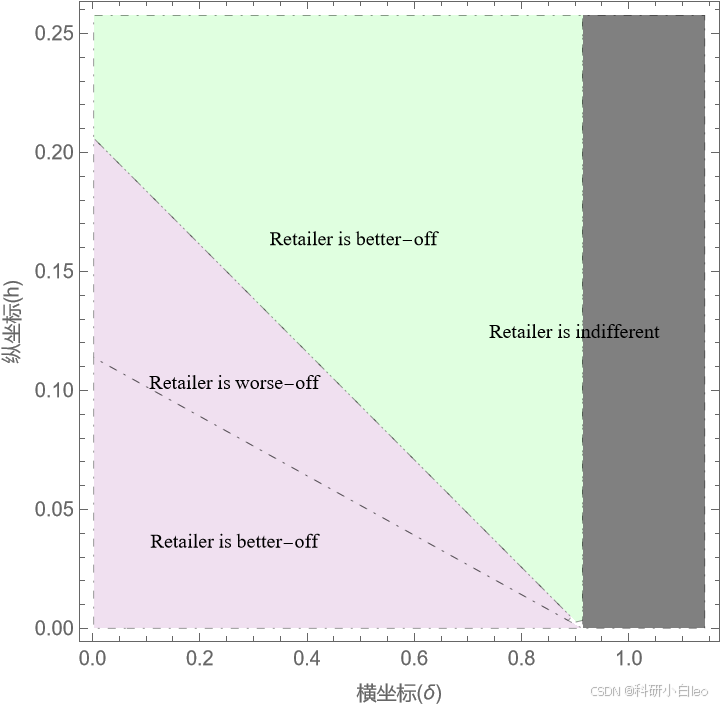

前言：在上一节中，我们学习了线型图的绘制方法，在本节中我来给大家分享不等式区域图的绘制方法，我们希望达到的效果如下：

参考文献：Balasubramanian, G., & Ponnachiyur Maruthasalam, A.P. (2023). Impact of store brand competition on retailer's strategic inventory in decentralized supply chains. Naval Research Logistics (NRL), 71, 161 - 173.

二、不等式区域图

在绘制不等式区域图时，绘制的对象函数中应当包括两个参数，对于多余的参数需要事先赋值，绘制不等式区域需要用到的函数是RegionPlot，它的操作格式是RegionPlot[函数, {参数1,范围}, {参数2, 范围}]，下面给出示例代码：

y1 = 3 x1^2 + 5 x2 - 4 (*定义函数*)
RegionPlot[y1 > 0, {x1, -2, 2}, {x2, -2, 2}]

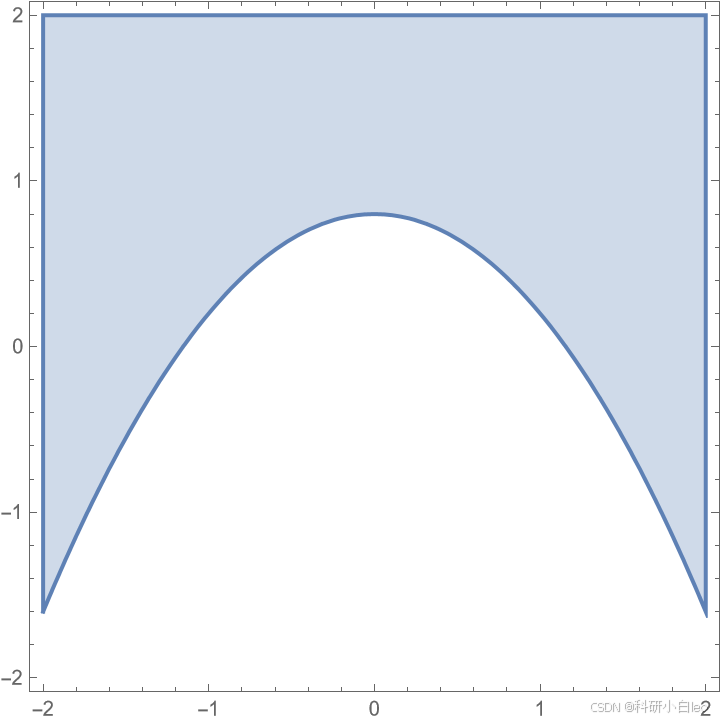

代码运行的结果如下：

恭喜你，在理解上述函数的格式后，现在你已经掌握了绘制不等式区域图的方法了，但是我们发现，这样的区域图还是不够美观，而且很难读出图中包括的信息。要优化这张图，我们可以从下面几个角度入手：（1）添加图例；（2）修改区域分割线；（3）修改不等式区域颜色。

首先我们学习如何添加图例，和线型图一样，我们可以使用Labeled函数、Callout函数、 PlotLegends函数以及Legends函数。

（i）Labeled函数：Labeled函数的运行格式是RegionPlot[ Labeled[函数, "标签内容", 放置位置], {参数1，范围}, {参数2，范围}]，注意Labeled函数的放置位置包括center（居中）、上方（Top）、下方（Bottom）、左侧（Left）以及右侧（Right），下面给出示例代码：

RegionPlot[Labeled[y1 > 0, "标签内容", Center], {x1, -2, 2}, {x2, -2, 2}]

代码的运行结果如下：

（ii）Callout函数：Callout函数在添加标签时会出现支线，它的运行格式是RegionPlot[ Callout[函数, "标签内容", 放置位置]，下面给出示例代码：

RegionPlot[Callout[y1 > 0, "标签内容", {0, 0}], {x1, -2, 2}, {x2, -2, 2}]

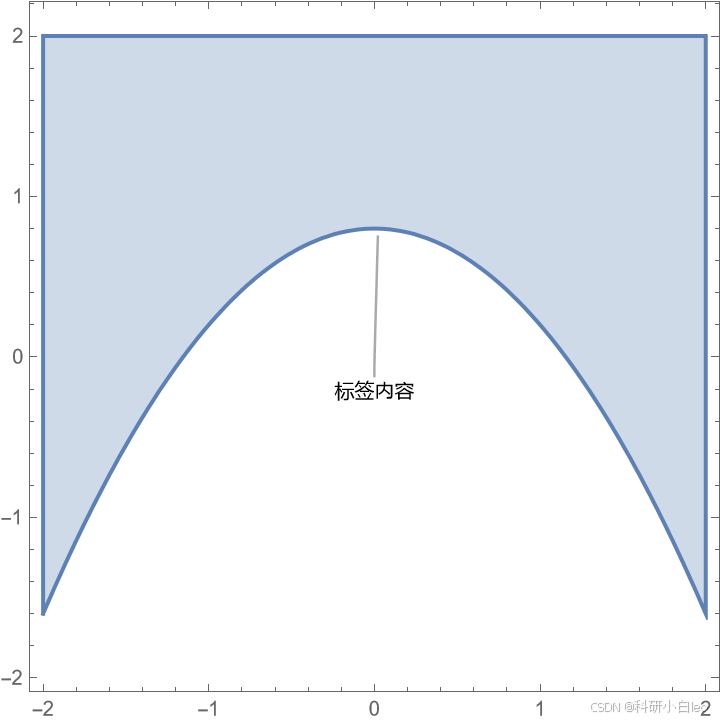

代码运行结果如下：

（iii）PlotLegends函数：PlotLegends函数在添加标签时，会将函数内容作为标签，它的具体运行格式为RegionPlot[函数, {参数1, 范围}, {参数2, 范围}, PlotLegends -> "标签内容"]，注意PlotLegends函数默认的添加标签的位置是图像右侧，如果想要修改位置可以用Placed函数，Placed函数的格式是Placed[标签内容, 位置]，下面给出示例代码：

RegionPlot[y1 > 0, {x1, -2, 2}, {x2, -2, 2}, PlotLegends -> Placed[y1, Below]]

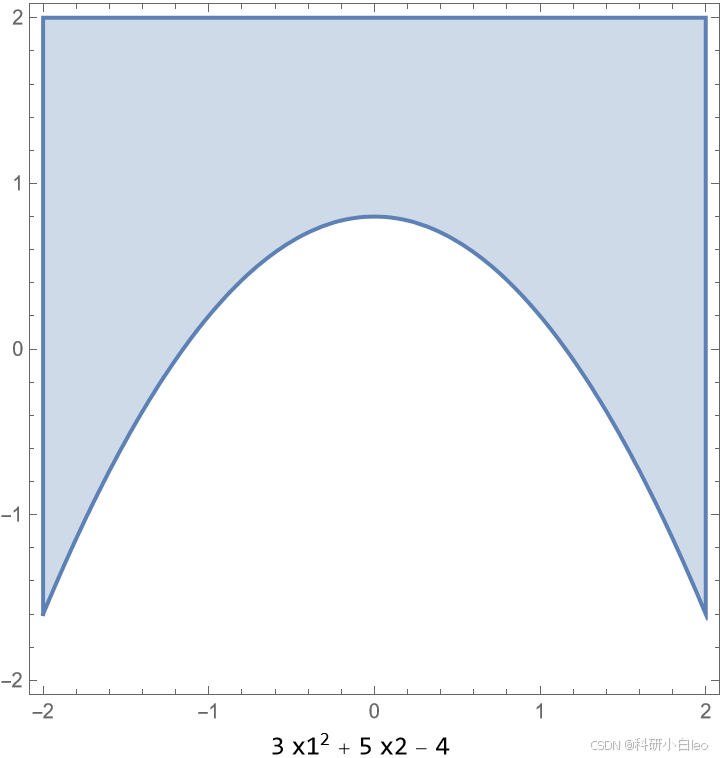

代码运行结果如下：

（iv）Legends函数：Legends函数的格式与Labeled函数类似，但是在添加标签时会将标签置于右侧，它的运行格式是RegionPlot[Legended[函数， "标签内容"], {参数1,范围}, {参数2, 范围}]，下面给出示例代码：

RegionPlot[Legended[y1 > 0, "标签内容"], {x1, -2, 2}, {x2, -2, 2}]

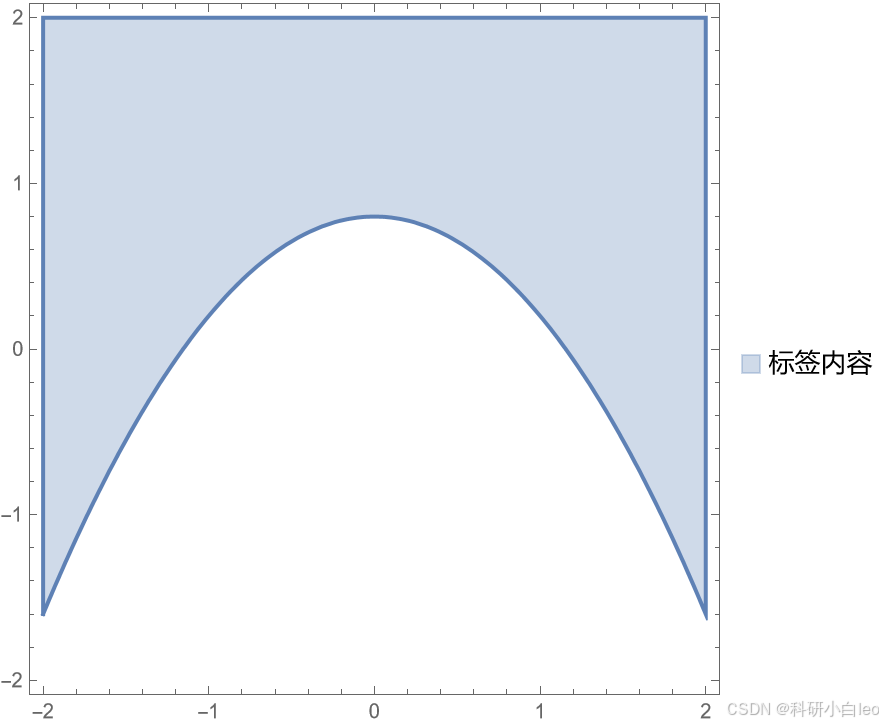

代码运行结果如下：

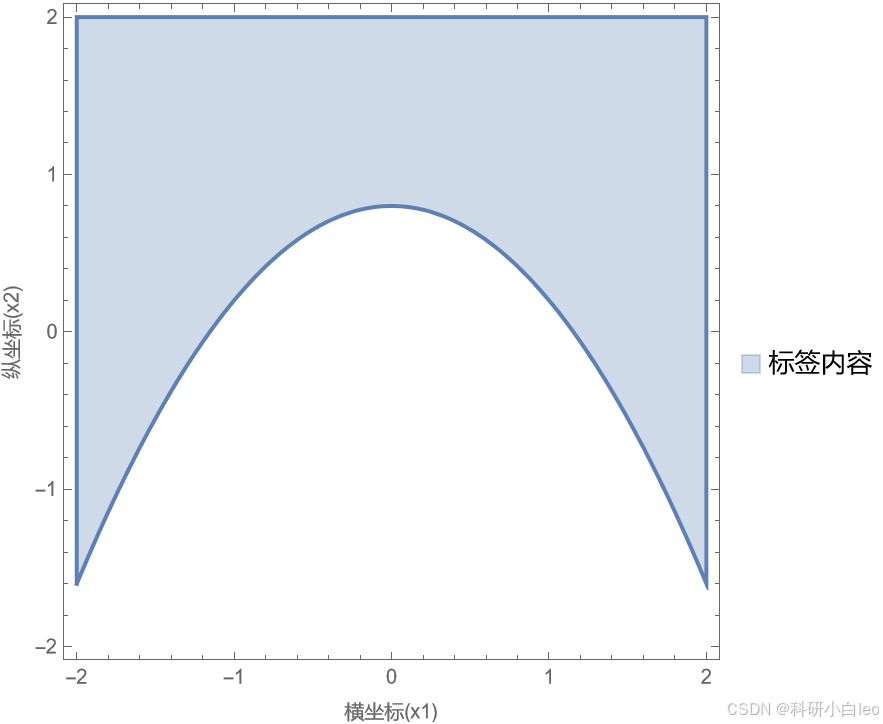

在添加了区域图例后，可以发现图像具有了一定的可读性，至少我们已经知道了不同区域代表着什么，但是对于横纵坐标，我们依然不知道它的具体含义，所以我们可以通过FrameLabel函数来为坐标轴添加标签，FrameLabel函数的具体格式是FrameLabel-> {"标签1"，"标签2“}，如果想调整标签的字体和大小，可以直接修改函数中标签的字体，下面我们给出示例代码：

RegionPlot[Legended[y1 > 0, "标签内容"], {x1, -2, 2}, {x2, -2, 2}, FrameLabel -> {"横坐标(x1)", "纵坐标(x2"}]

代码运行结果如下：

尽管现在图像具备了可读性，但是它依然不够美观，接下来我们可以修改区域的分割线，使图像看起来更加柔和，修改分割线可以使用BoundaryStyle函数，它的具体格式是BoundaryStyle -> 指令，如果输入None可以消除分割线，要添加多个指令可以使用Directive函数，它的具体格式为Directive[指令1, 指令2, ....]，下面给出示例代码：

RegionPlot[Legended[y1 > 0, "标签内容"], {x1, -2, 2}, {x2, -2, 2}(*添加区域标签*),
FrameLabel -> {"横坐标(x1)", "纵坐标(x2)"}(*添加坐标标签*),
BoundaryStyle -> Directive[Black, DotDashed, Thin]](*修改分割线*)

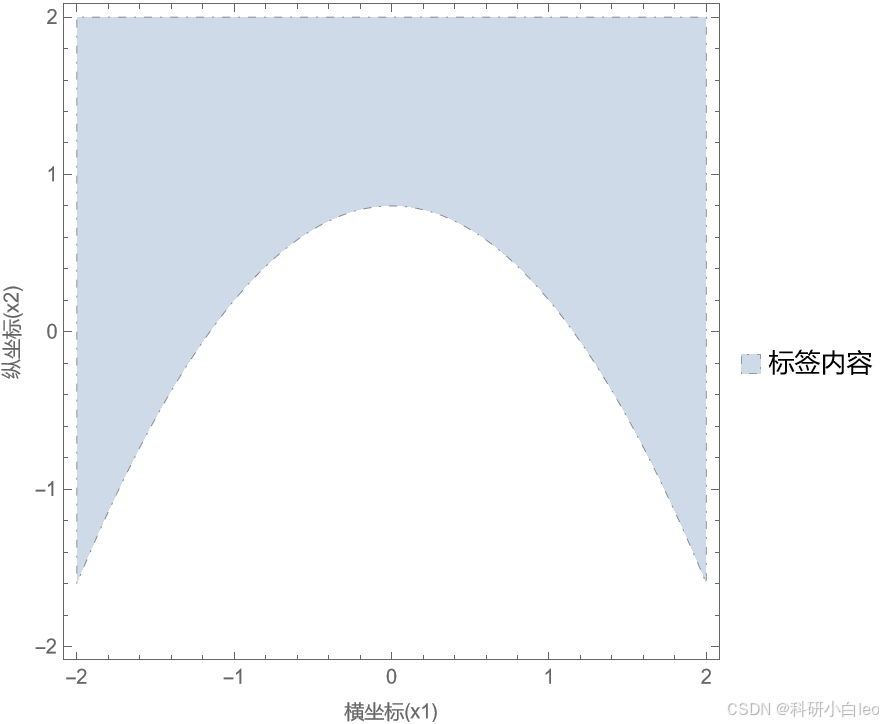

代码运行结果如下：

在学会了如何修改分割线后，我们距离目标又进了一步，有时候我们需要绘制多个函数的图像，想要区分不同的区域，我们可以为不同区域设置颜色，设置颜色可以使用PlotStyle 函数，它的运行格式为PlotStyle -> {颜色1,颜色2, ...}，下面给出示例代码：

RegionPlot[
 Legended[
  y1 > 0 && 0 < x1 < x2/2 || y1 > 0 && x2/2 < x1 < x2/2 ||
   y1 > 0 && x1 < 0, "标签内容"](*为函数添加标签"), {x1, -2, 2}, {x2, -2, 2}(*参数范围*),
 FrameLabel -> {"横坐标(x1)", "纵坐标(x2)"}(*添加坐标轴标签*),
 BoundaryStyle -> Directive[Black, DotDashed, Thin](*修改分割线样式*),
 PlotStyle -> {Gray}(*修改区域颜色*)]

代码运行结果如下：

以上就是本节要学习的全部内容，具体包括如何绘制不等式区域图，添加图例，修改分割线样式以及如何修改不等式区域颜色，经过上述的学习，相信你已经懂得了如何绘制比较美观的区域图，接下来我们来复现这篇论文中出现的区域图。

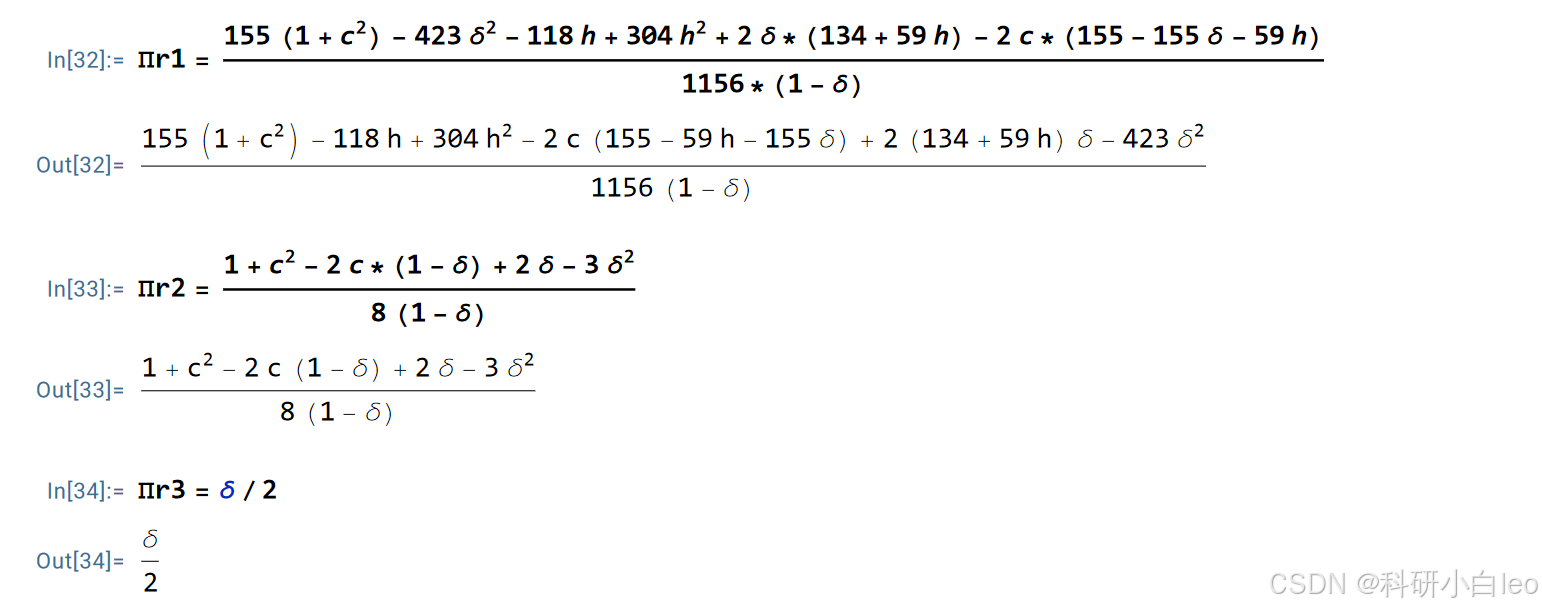

首先，我们定义要绘制图像的函数：

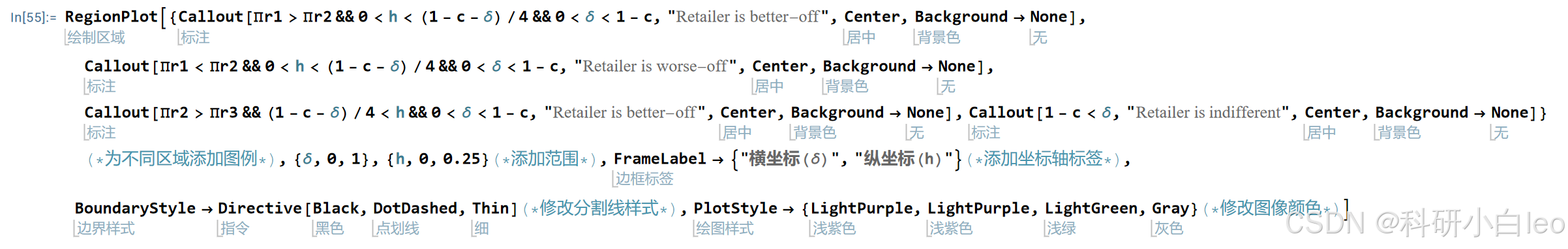

然后我们开始绘制图像，注意函数中包括三个参数，所以我们需要将c赋值，本例中c=0.2，下面是操作代码：

代码运行结果如下：

以上就是本文的全部内容，希望能对你有所帮助，有问题欢迎私信博主，看到后就会解答，谢谢大家！
