DRM驱动框架

---

13.1 DRM简介

传统linux显示设备驱动开发时，通常使用FB驱动架构，随着显卡性能升级：显示覆盖（菜单层级）、GPU加速、硬件光标，传统FB架构无法很好支持，此外，对于多应用的访问冲突也无法很好控制。在这样的背景下，DRM应用而生。

DRM是linux内核中负责与显卡交互的管理架构，用户空间很方便的利用DRM提供的API，实现3D渲染、视频解码和GPU计算等工作。是 Linux 内核对显示框架进行分层设计的思想，相较于直接操作 Framebuffer，DRM 框架提供了更多的功能。

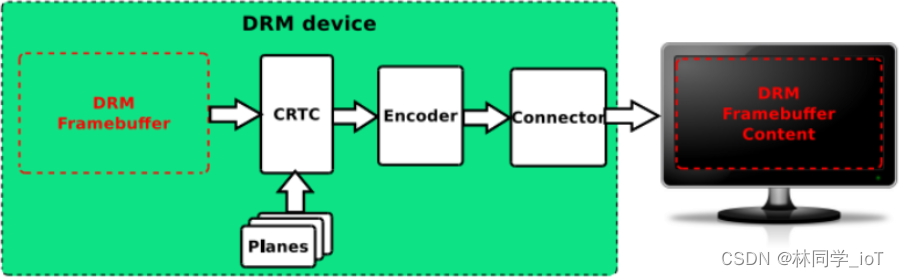

Framebuffer，帧缓冲，帧缓冲并不是指的显存上的某一块区域，而是 DRM 抽象出来的一个概念，用 fb_id 表示。 CRTC，对显存进行扫描，将显存图像数据转换成硬件时序信号传输到 Encoder，通常指的是 Display Controller（包括 LCD 控制器）。Plane，图层，有的硬件支持多层合成显示，Plane 是连接 Framebuffer 和 CRTC 的纽带，是内存的搬运工，所有的 Display 控制器（包括 LCD 控制器）至少有一个 Plane。 Encoder，Encoder 与 Connector 相连接，Connector 理解为 hdmi，mipi 等接口的抽象，但是这些接口的时序，协议不同，所有需要 Encoder 将 CRTC 传过来的信号转换成 hdmi，mipi 支持的协议，然后通过 Connector 传输到显示器上。

13.2 libdrm库介绍

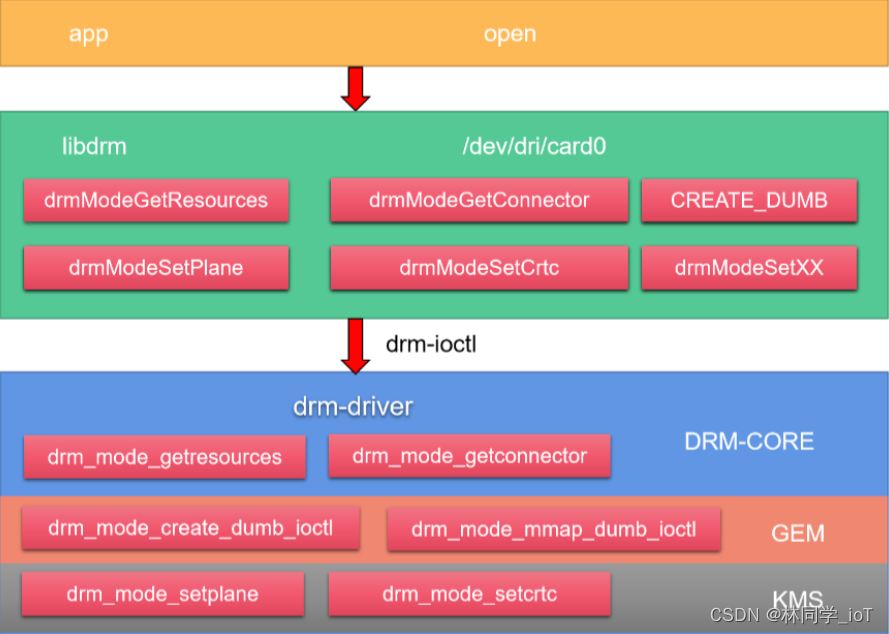

libdrm 的作用是将 DRM 内核功能封装成一系列的 open/close/ioctl 等标准接口，应用程序通过调用这些接口来驱动设备实现画面显示。

绝大部分可以分成两类行为，一类是 GEM（Graphics Execution Manager）显存管理，例如显存的分配和释放，另一类是 KMS（Kernel Mode-Setting），显示模式管理，如分辨率等的设置。
总之，libdrm，对底层接口进行封装，向上提供通用的 API 接口，主要是各种 ioctl 接口进行封装。 KMS，Kernel Mode Setting，所谓的 Mode Setting，就是更新画面和设置显示参数，更新画面，显示 buffer 的切换，多图层的合成方式，以及每个图层的显示位置，设置显示参数，包括分辨率，刷新率，电源状态等。 GEM，Graphic Execution Manager，主要负责显示 buffer 的分配与释放，也就是 GPU 唯一用到 DRM 的地方。

13.3 libdrm库移植

首先，下载 libdrm 的压缩包，并放在虚拟机中，解压后，在同级目录创建 install 文件夹。
下载链接 https://dri.freedesktop.org/libdrm/

lxc@ubuntu:~/libdrm$ ls
install  libdrm-2.4.89  libdrm-2.4.89.tar.bz2

然后，进入 libdrm-2.4.89 文件夹执行如下命令。

lxc@ubuntu:~/lcd/libdrm$ cd libdrm-2.4.89/
lxc@ubuntu:~/lcd/libdrm/libdrm-2.4.89$ ./configure --prefix=/home/linxincheng/libdrm/install --host=arm-linux CC=arm-linux-gnueabihf-gcc CXX=arm-linux-gnueabihf-g++
lxc@ubuntu:~/lcd/libdrm/libdrm-2.4.89$ make
lxc@ubuntu:~/lcd/libdrm/libdrm-2.4.89$ make install

执行完成后可以在 install 文件夹下看到生成的库文件。

lxc@ubuntu:~/libdrm/install$ ls
include  lib  share

然后将 include 和 lib 文件夹中的内容复制到交叉编译器中，这样我们之后编译应用程序时，就只需要在使用交叉编译器时加上 -ldrm 就可以编译使用了 libdrm 的 C 文件了。

lxc@ubuntu:~/libdrm/install/include$ cp * -rfd /opt/buildroot/cortexA7/arm-buildroot-linux-gnueabihf/sysroot/usr/include/
lxc@ubuntu:~/libdrm/install/lib$ cp * -rfd /opt/buildroot/cortexA7/arm-buildroot-linux-gnueabihf/sysroot/usr/lib

13.4 DRM运行示例

DRM代码非常庞大，显卡逻辑也非常复杂，在学习DRM架构时，需要通过实践对DRM的流程进行理解，以达到事半功倍的效果。

下面会以模式设置案例，对DRM架构的流程进行解析。modeset主要流程如下：

1. 打开设备文件 open(“/dev/dri/card0”, O_RDWR | O_CLOEXEC);
2. 获取资源句柄 drmGetVersion(fd);
3. 获取连接句柄 drmModeGetConnector(fd, conn_id);
4. 创建FB对象 modeset_create_fb(fd, &buf);
5. 设置CRTC对象 rmModeSetCrtc(fd, crtc_id, buf.fb_id, 0, 0, &conn_id, 1, &conn->modes[0]);
6. 资源清零 modeset_destroy_fb(fd, &buf);

13.4.1 DRM Modeset流程

4.1 打开DRM设备文件
DRM框架成功加载后，会创建一个设备文件/dev/dri/card0，上层用户应用可以通过该文件节点，获取显卡的各种操作。

fd = open("/dev/ dri/cardo",O_RDWR | o_CLOEXEC);

4.2 获取显卡资源句柄
打开DRM设备文件后，通过以下函数获取显卡的资源句柄，进而进行显卡资源的操作。

extern drmModeResPtr drmModeGetResources(int fd);

4.3 获取连接句柄connector

drmModeGetConnector(fd, conn_id);

4.4 创建FrameBuffer
创建FrameBuffer后，然后映射一片内存，对这块内存进行像素数据填充。

static int modeset_create_fb(int fd,struct modeset_dev *dev)

4.5 设置Crtc模式
FB创建成功并进行清0操作，可以在里面填充任何数据，然后设置CRTC后，FB的内容就可以显示在屏幕。

CRTC模式设置函数：drmModeSetCrtc()，参数为：fd、crtc句柄、FB句柄、X\Y坐标等。

int drmModeSetCrtc(int fd，uint32_t crtcId,uint32_t bufferId,
uint32_t x, uint32_t y, uint32_t *connectors,int count,drmModeModeInfoPtr mode);

4.6 资源清理工作
显示完成后，GUI会一直运行，一般不必实施资源清理工作。

static void modeset_cleanup(int fd)

总结：

文章介绍了DRM的由来，驱动框架以及流程示例，，DRM架构符合现代显示设备，但仍有很多老的设备以及软件需要FB支持，在目前DRM框架中，会存在模拟FB设备的代码，参见drivers/gpu/drm/xxx/drv.c文件，会在设备目录下出现：/dev/fb0 中。
