开关电源设计学习第一天：5/24

                                                                                                              5/24第一天

AC/AC变换

对于AC/AC变换，可以采取的方法有隔离变压器，自耦变压器，电阻串联分压的方式。

AC/DC变换

##整流滤波

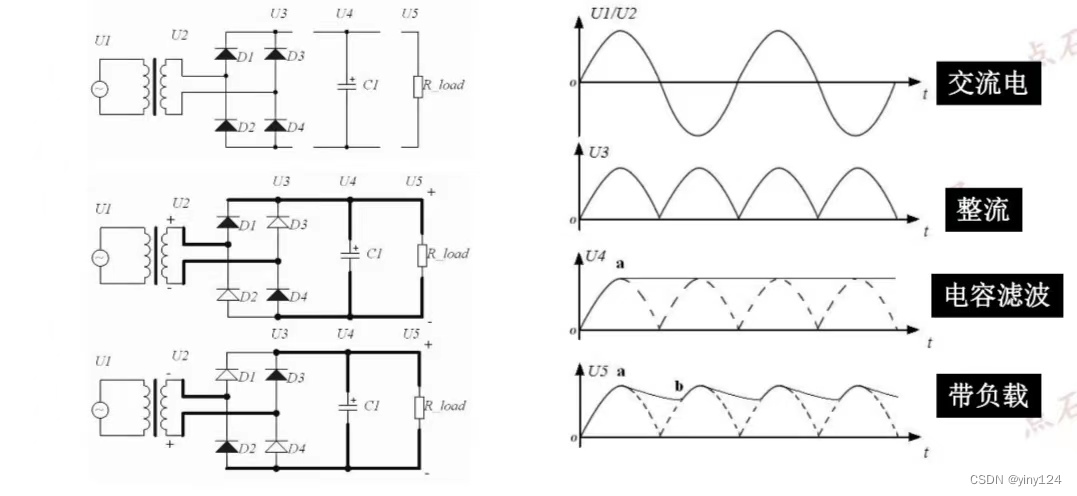

利用四个整流二极管构成的桥式电路，将交流电进行整流，如下图所示，无论输入电压在负半轴还是正半轴，都会被二极管的单向导电性使U3都为正半轴的正弦电压。

经过整流的电压U3依然有波动，所以需要电容对它进行滤波，滤除交流部分。对于交流电U3下降时，电容C1会对负载进行放电（二极管大的单向导电性使电容不会对左边电路放电），保证负载继续工作。

对于电压U5纹波的大小，首先与电容放电的快慢有关，如果负载较小，放电电流会大，电容放电的就快，另外还与电容的容量有关，储存的电压越多，放电也就越慢。所以，无论如何，电压的波动也是在的。

##阻容降压+倍压电路

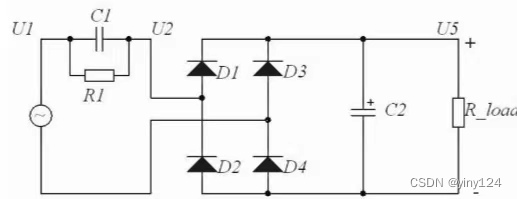

对于实际有些情况而言，变压器体积较大，成本比较高不适合某些情况进行降压。对于小功率而言，采用阻容降压情况更多：

运用电容的容抗进行降压，根据容抗公式Xc=1/2ΠfC,R1的作用是断电时，进行放电。所以C1作用在于降压，C2作用是滤波。

DC/DC变换

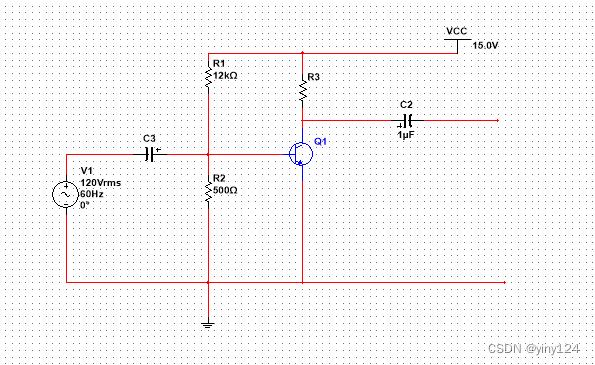

如图所示的电路中，基本共射放大电路，将基极微弱的交流信号，放大到集电极输出。C2的作用在于滤除R3通过的直流部分，R1与R2的阻值尽量大，功耗小，使得基极电压小，负载电流小。三极管需要工作在放大区。
