基于keil5 的stm32F103C8T6的ST-LINK V2的仿真器使用

实验硬件平台

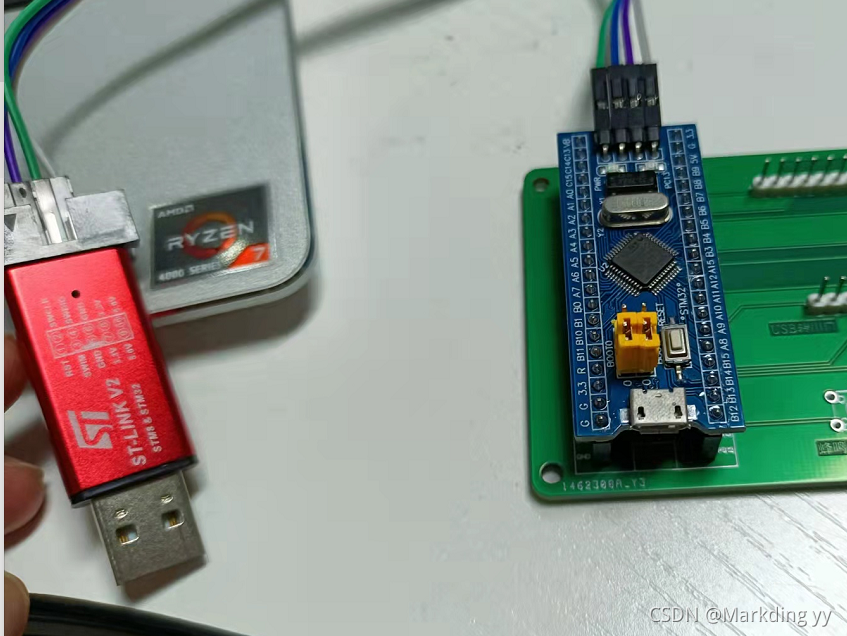

本人使用的是基于STM32C8T6最小核心板的实验：

错误再现

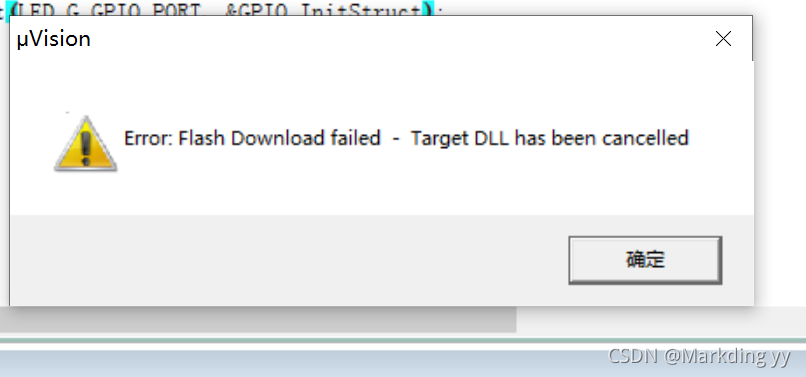

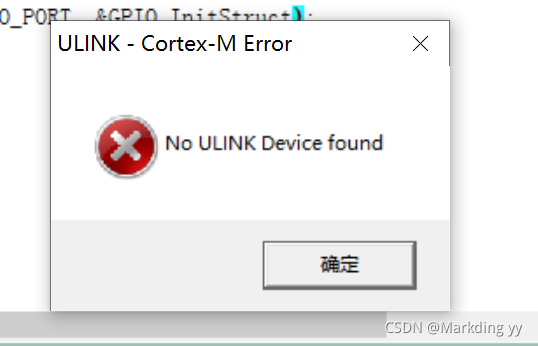

买了一个ST-LINK V2想实现仿真效果，在安装好驱动后，运行仿真功能，但还是一直提示如下图无法联接：

问题解决

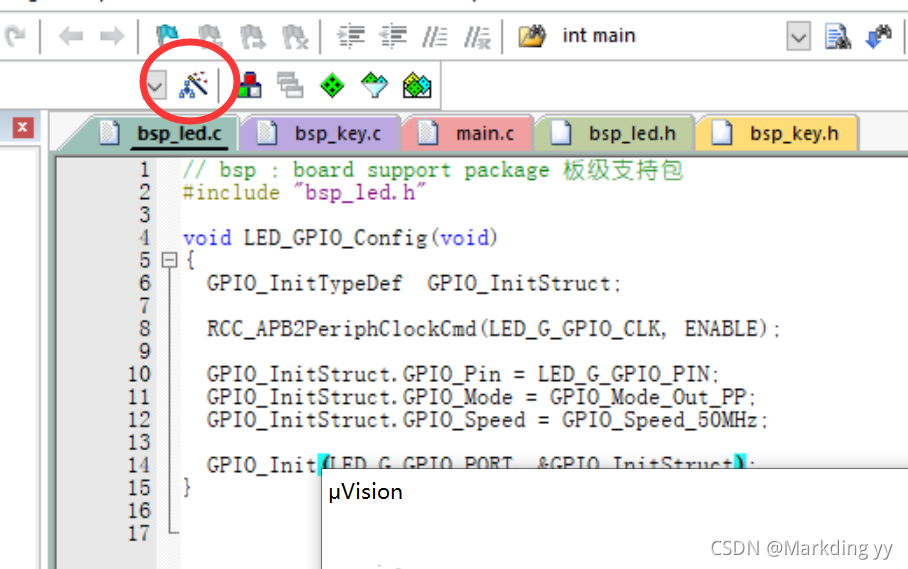

首先打开keil5魔术棒

在device选项卡中，因为本人移植的是野火的程序，该程序使用STM32F103VET6的芯片，这里就不改了（但是我实际的芯片是C8T6，不过不影响后面仿真的成功）

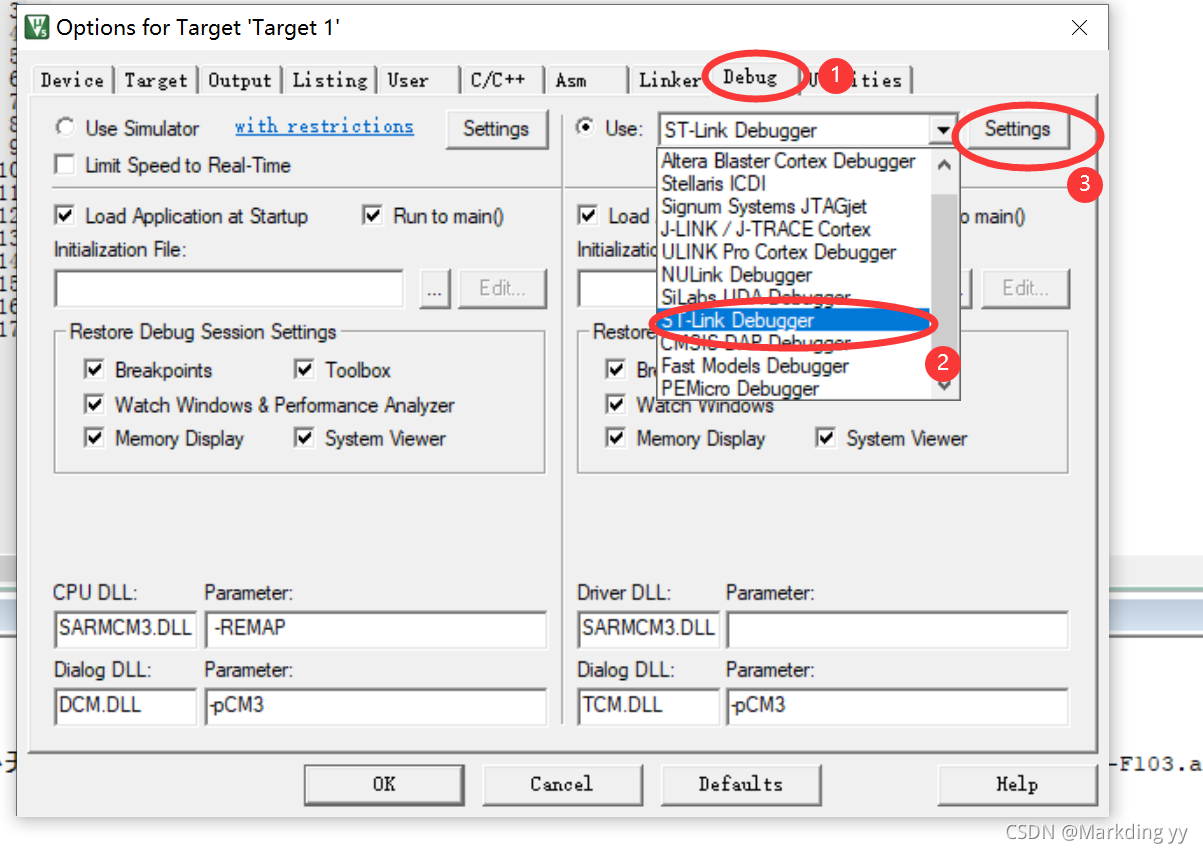

连接上ST-LINK仿真器，接着点击选择debug，选择ST-LINK Debugger，然后选择Setting

出现产品型号和ID，表示驱动正常（如果不正常请在网上查找驱动下载和安装教程，比较简单，就不介绍了）

但是这个页面要注意，选择SW模式

接下来是重点！！！！

因为使用的是C8T6,参数是用的64k片内FLASH，因该使用中容量产品，但是我们点开Add可以发现，只有512k的高容量产品，如下图所示

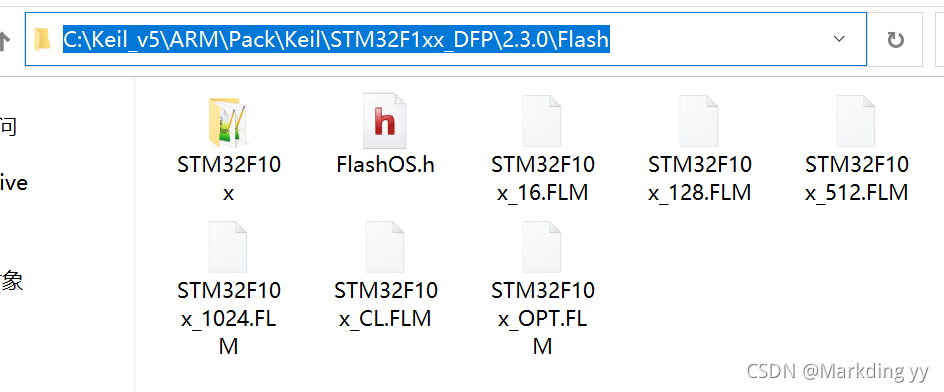

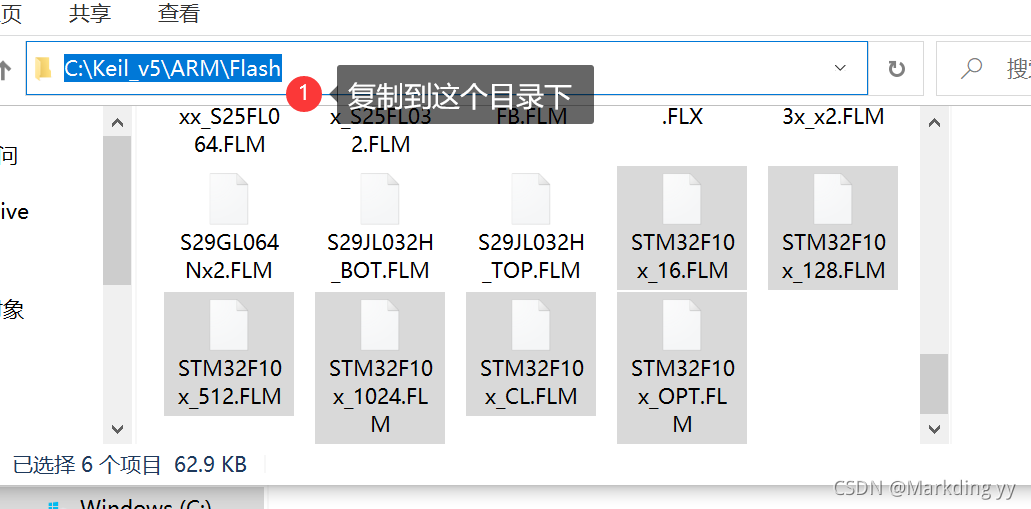

因此我们需要打开keil5所在的目录，将下图第一个所示目录（我的是C:\Keil_v5\ARM\Pack\Keil\STM32F1xx_DFP\2.3.0\Flash）下的FLM文件全部复制出来，复制到下图目录（例如我的是C:\Keil_v5\ARM\Flash）

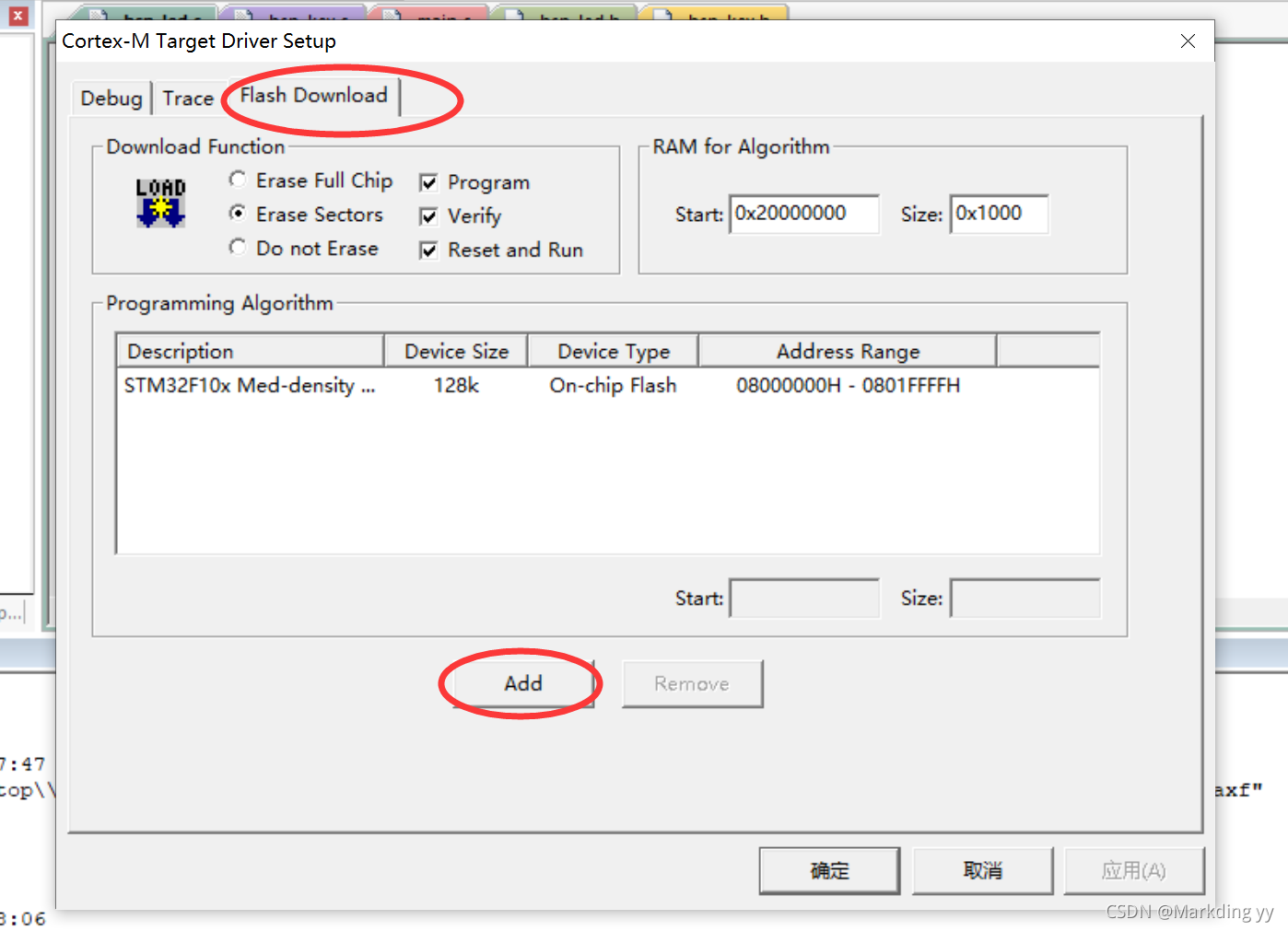

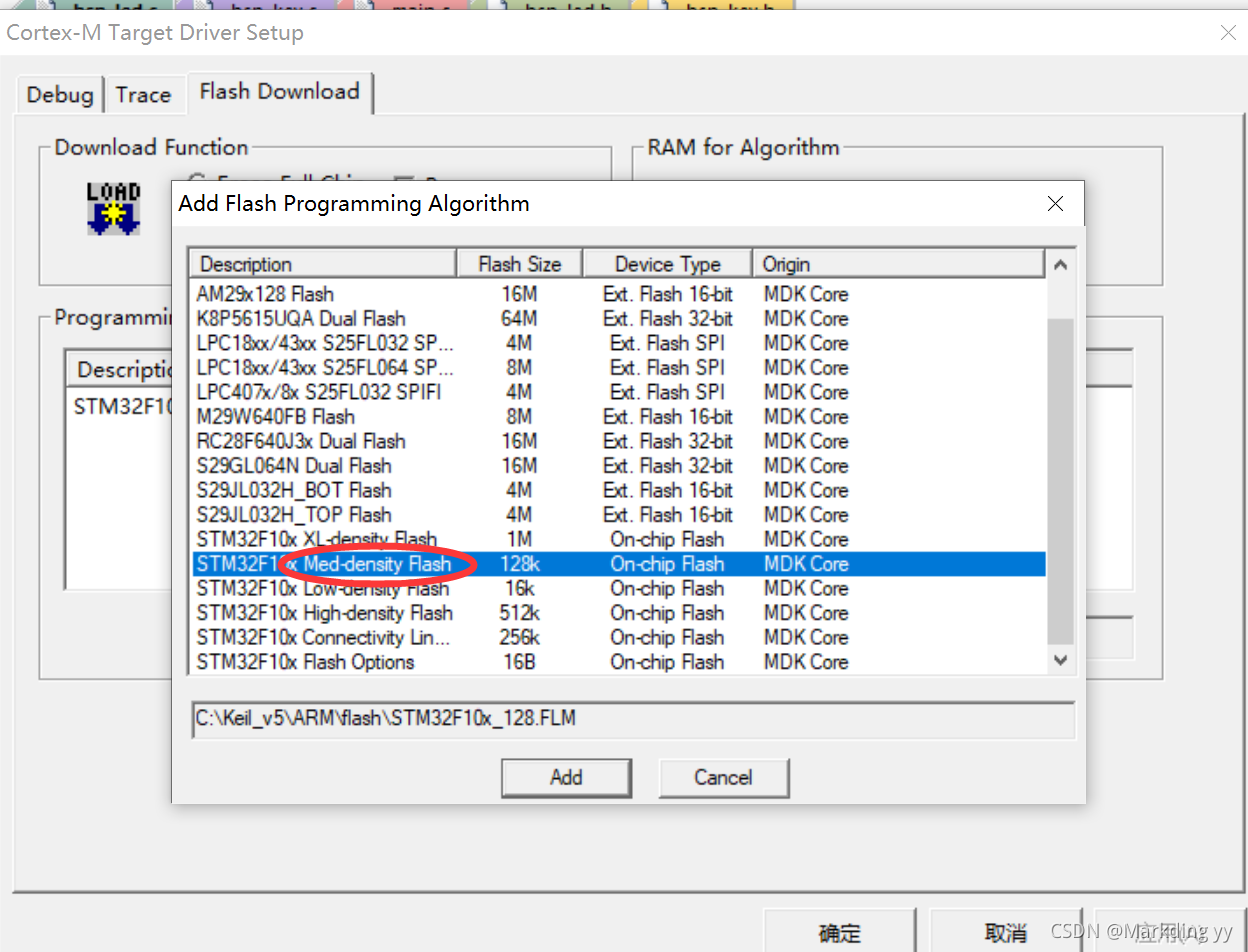

这时候再打开keil5里面的Add,就有128k中容量的产品了

移除原来高容量的，添加这个中容量的即可

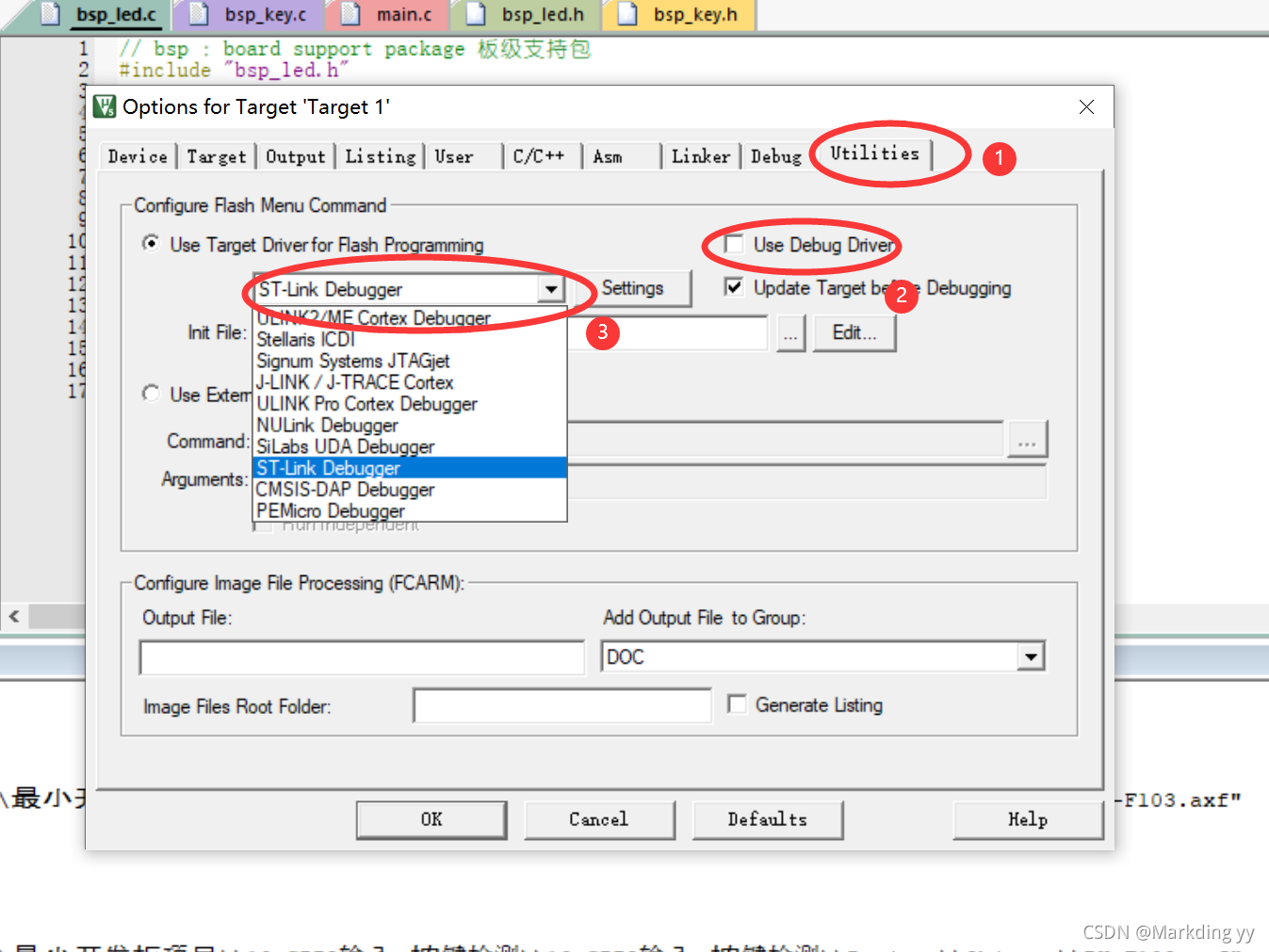

最后一步，点开utilities。关闭 use debug driver。setting选择ST-Link，确定即可。

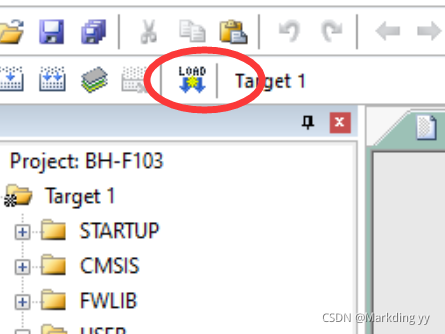

这时候点击load就可以仿真了！！
