       有时候使用仿真工具debug可以很快的解决代码运行出现的问题，以及确定问题所出现的位置，我感觉掌握好调试工具的使用是很有必要的,这里有两个辅助我们调试代码的例子。

一、ST_LINK配置

1、选择Use:ST-Link Debugger

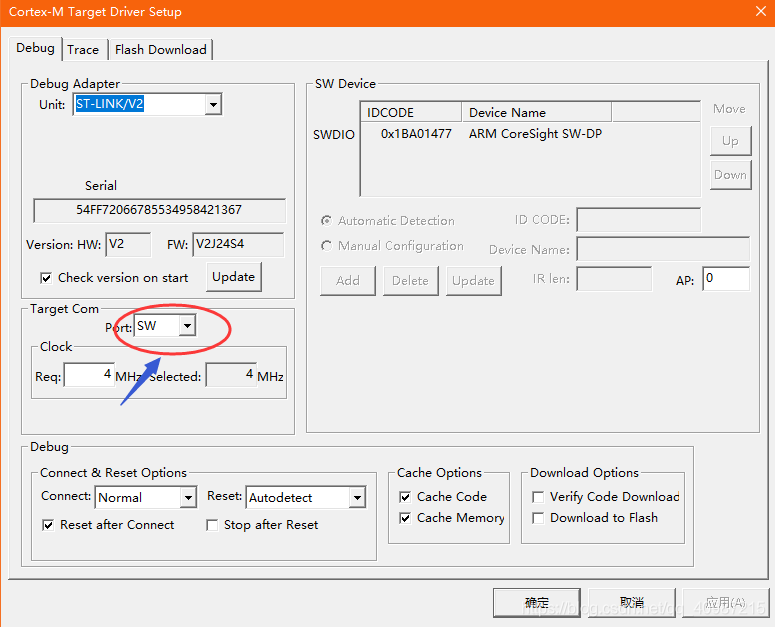

2、选择Port: SW，其他的全为默认。

二、开始进行仿真调试

1、点击keil5工具栏的这个图标进入debug模式

2、为所观察的变量添加观察窗口（光标定位到变量上，右键选择Add“start_flag to...”------>Watch1）
