【单片机毕业设计】【mcuclub-jj-001】智能门禁 | 小区门禁系统 | 刷卡门禁系统

最近设计了一个项目基于单片机的智能门禁 | 小区门禁系统 | 刷卡门禁系统控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的智能门禁控制系统设计

             基于单片机的小区门禁系统控制系统设计

             基于单片机的| 刷卡门禁系统控制系统设计

项目编号：mcuclub-jj-001

单片机类型：STC89C52、STM32F103C8T6

具体功能：

1、密码输入：首先输入住户门牌号，然后进入输入密码界面，密码正确后，门锁打开，错误后蜂鸣器报警1s，若密码输入错误3次，则蜂鸣器持续报警10s。
可添加门牌号和密码，添加步骤：门牌号--->管理员密码--->新密码--->再次新密码。
可修改密码，修改步骤：门牌号--->管理员密码--->旧密码--->新密码--->再次新密码。
另外，密码是可以掉电保存在AT24C02中。
2、刷卡：通过RFID进行刷卡进入，刷有效卡，门锁打开，无效卡，蜂鸣器报警1s，若无效卡刷3次，则蜂鸣器持续报警10s。可添加卡或删除卡
3、通过4*4矩阵键盘可输入密码，进入不同模式
4、通过显示屏显示数据
扩展功能：通过zigbee，可一键呼叫，外机可进行一键开门

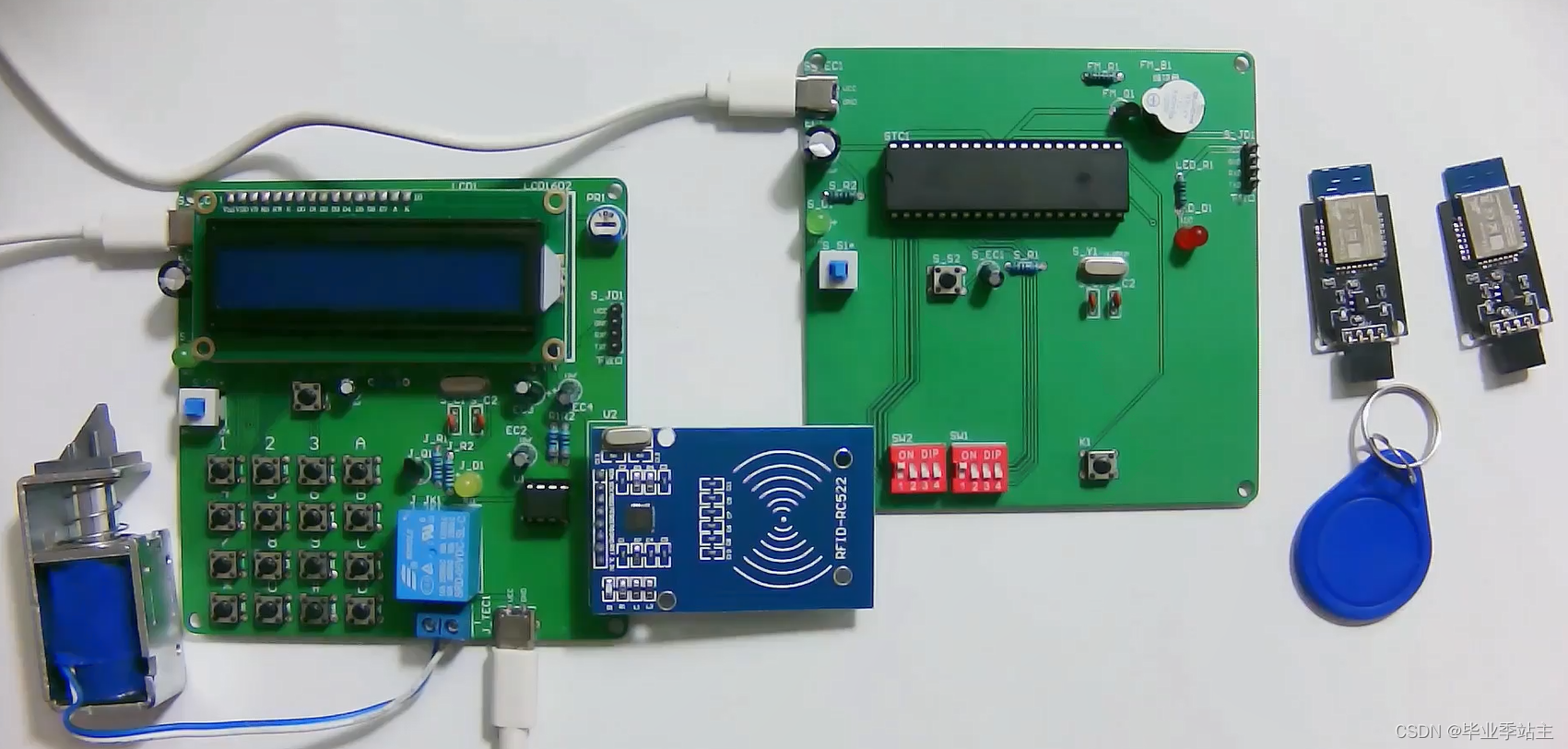

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

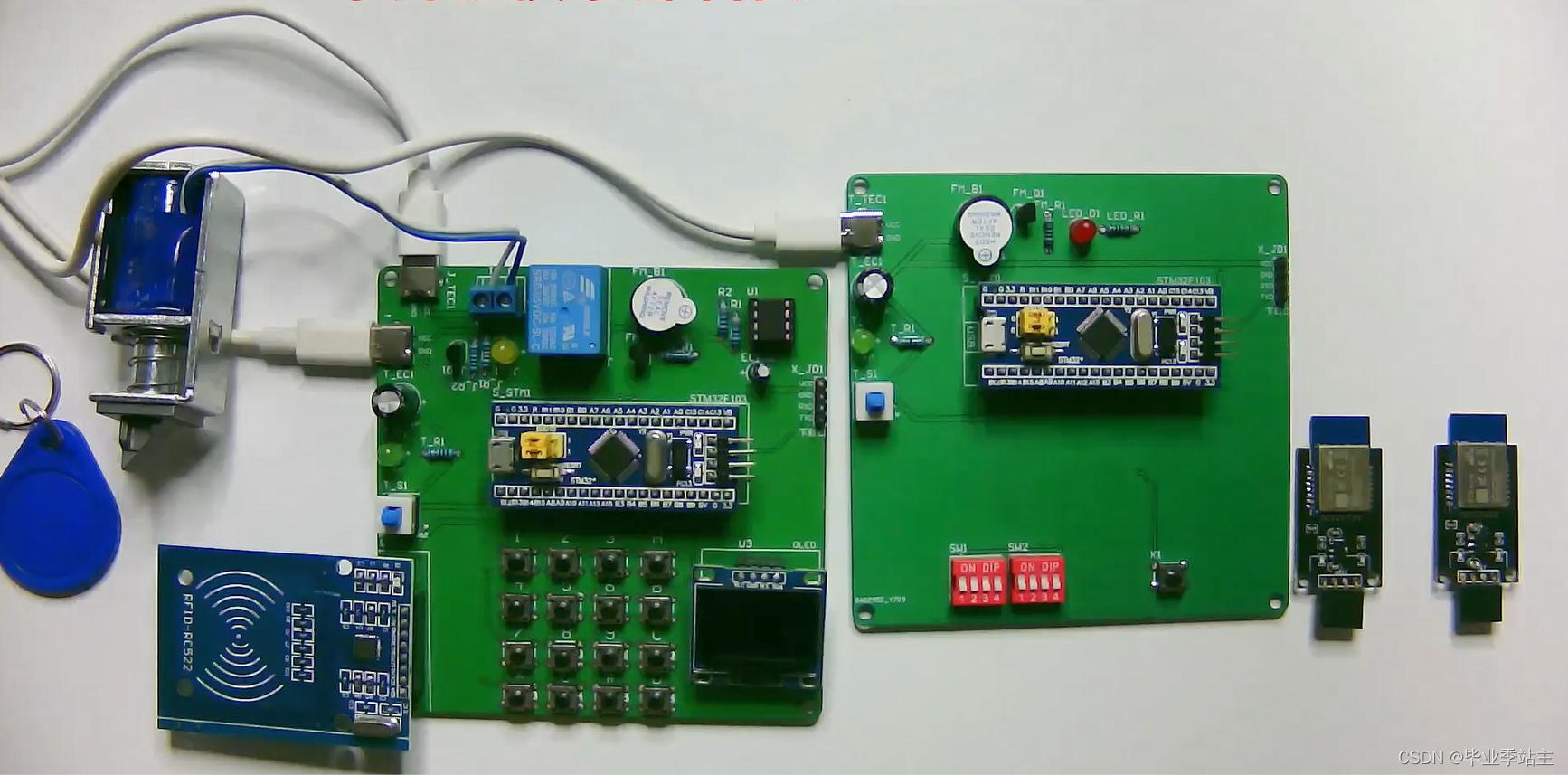

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

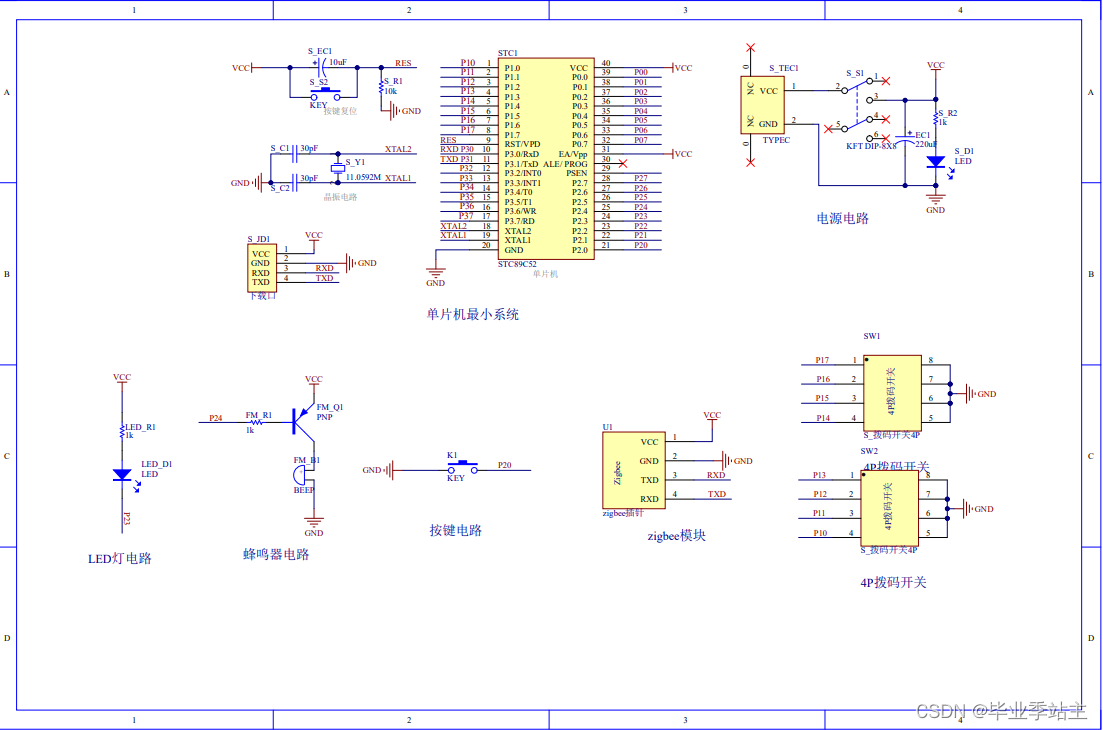

 五、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图
