Simulink简介

基本知识

Simulink是实现动态系统建模，仿真和分析的软件包，被广泛应用于线性系统，非线性系统，数字控制及数字信号处理的建模和仿真中。

Simulink可以用连续采样时间、离散采样时间或两种混合的采样时间进行建模，它也支持多速率系统，也就是系统中的不同部分具有不同的采样频率。

Simulink组成

（1）应用工具箱

可以在matlab主界面中单击上面的Simulink按钮或者在命令窗口中输入simulink命令。

slLibraryBrowser 打开 Simulink®库浏览器。

如果要加载 Simulink 模块库，请改用 load_system simulink。

如果要启动 Simulink 而不打开任何窗口，请改用速度更快的 start_simulink。

①Continous 连续系统模块

②Discrete 离散系统模块

③Function&Tables 函数和平台模块

④Math Operations 数学运算模块

⑤Nonlinear 非线性模块

⑥Signals&Systems 信号和系统模块

⑦Sinks 接收器模块

⑧Sources 输入源模块

（2）实时工作室RTW

可以将Simlink的仿真框图直接转成C语言代码，从而直接从系统仿真过渡到系统实现

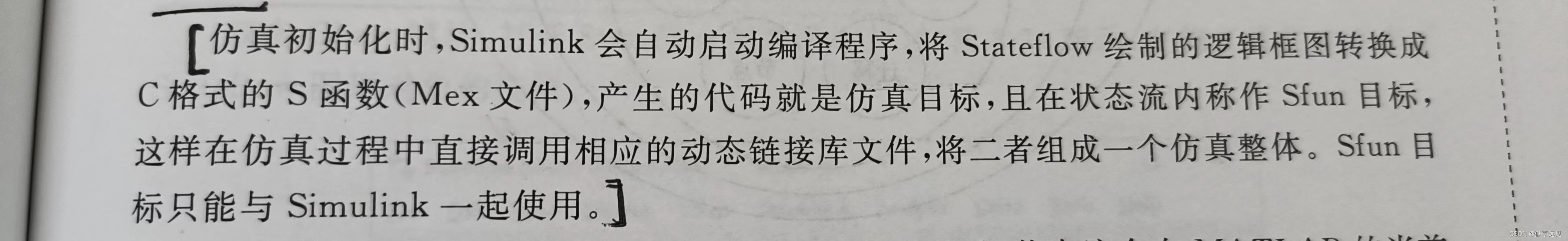

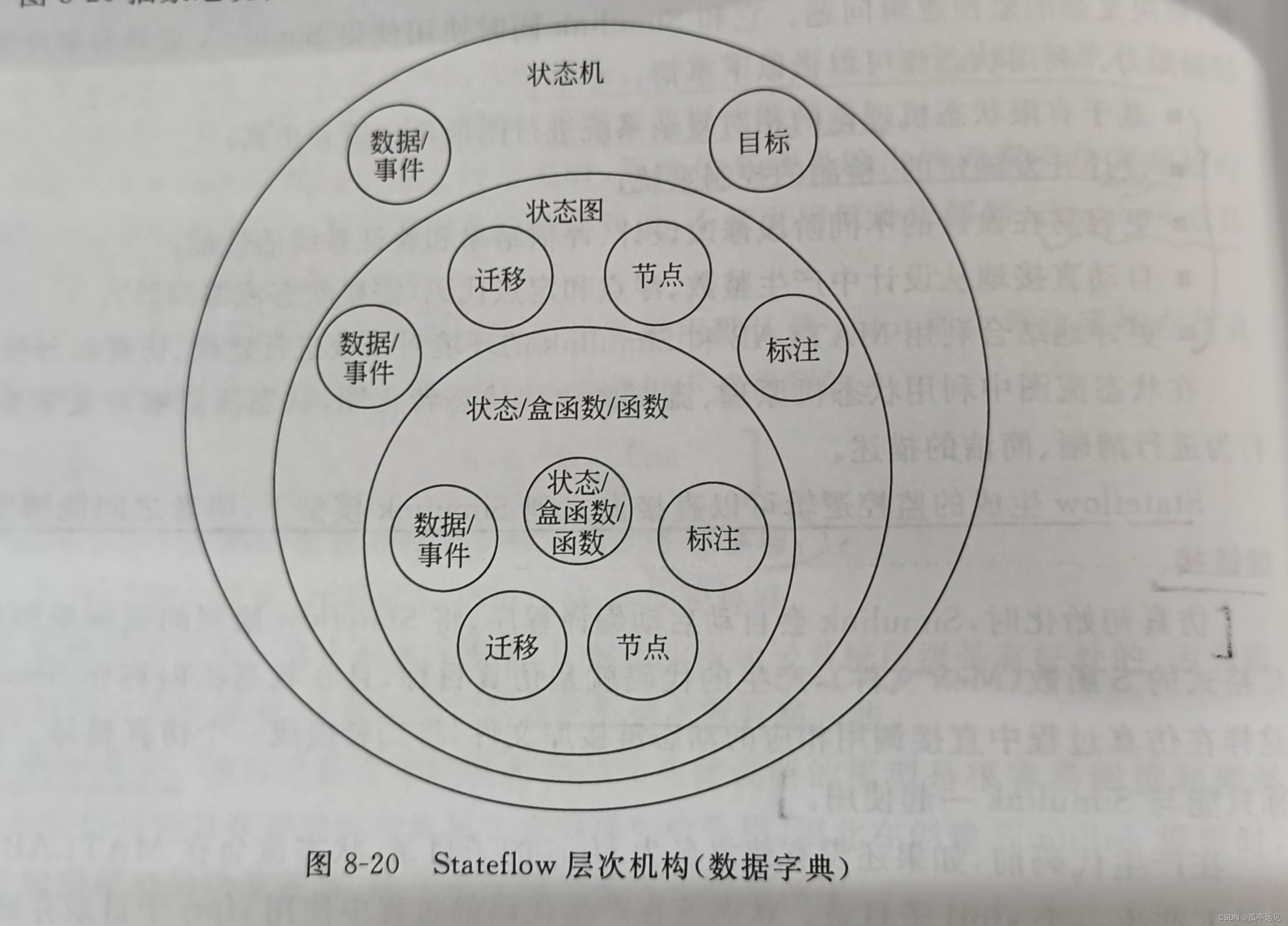

（3）状态流模块

包括了stateflow模块，用户可以在模块中设计基于状态变化的离散事件概率

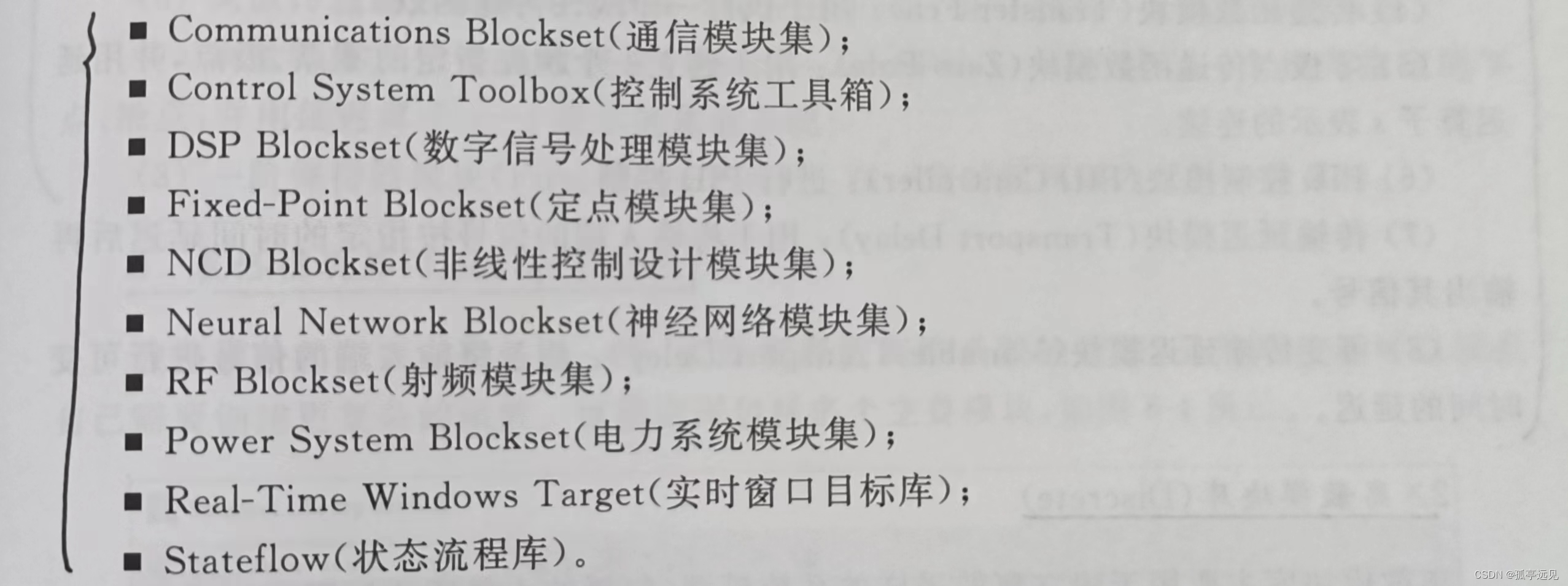

（4）扩展的模块集

模块库简介

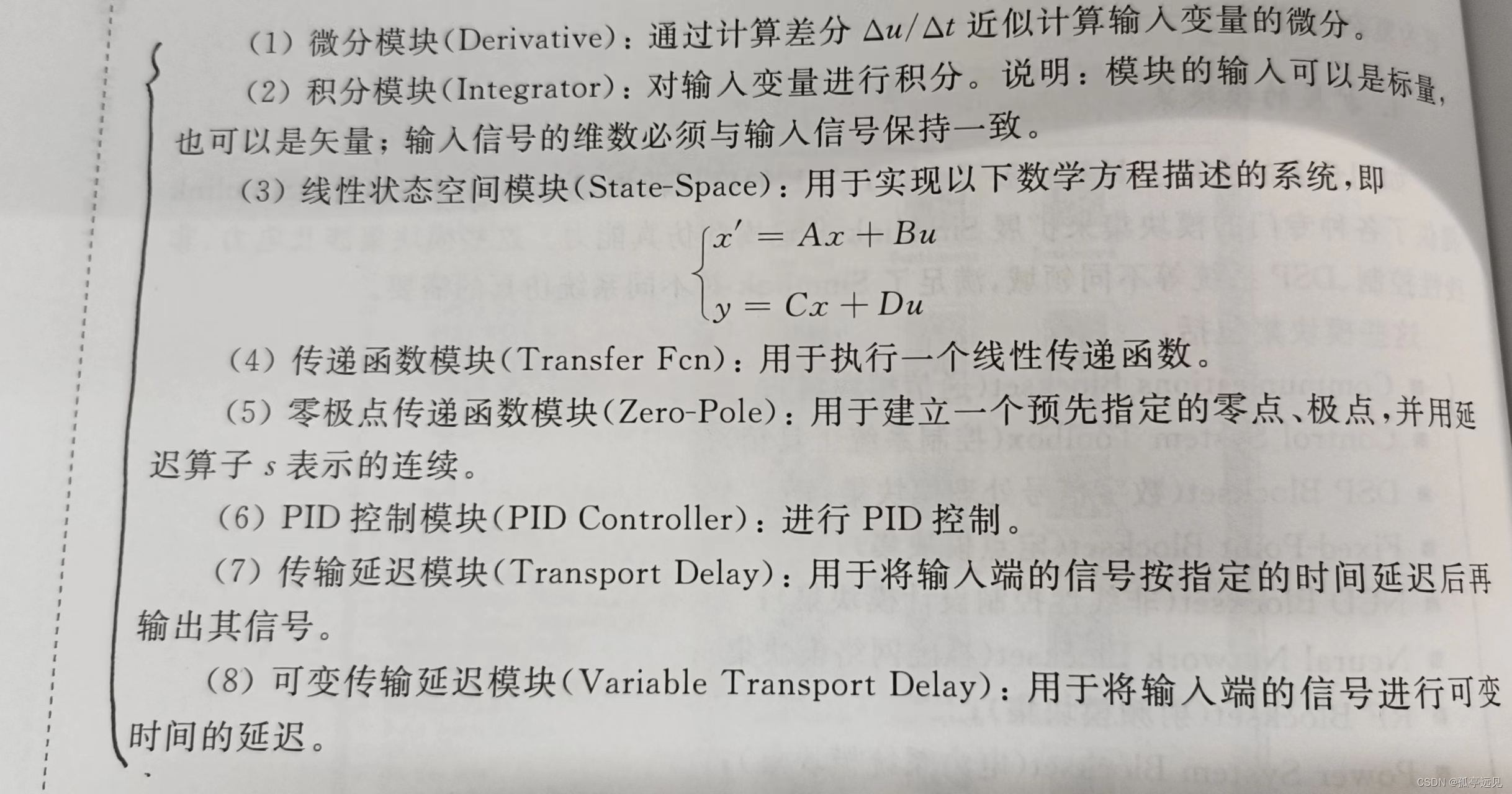

（1）连续模块库

（2）离散模块库

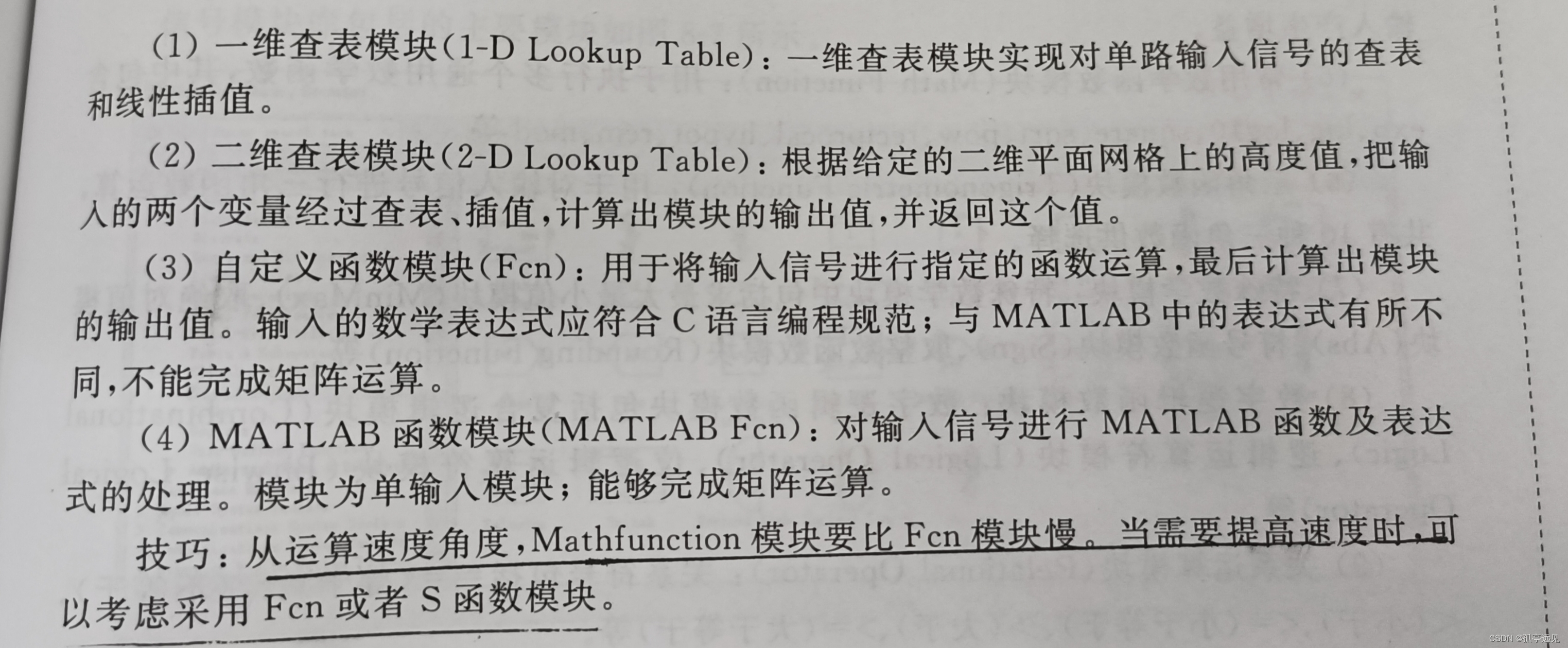

（3）表格模块库

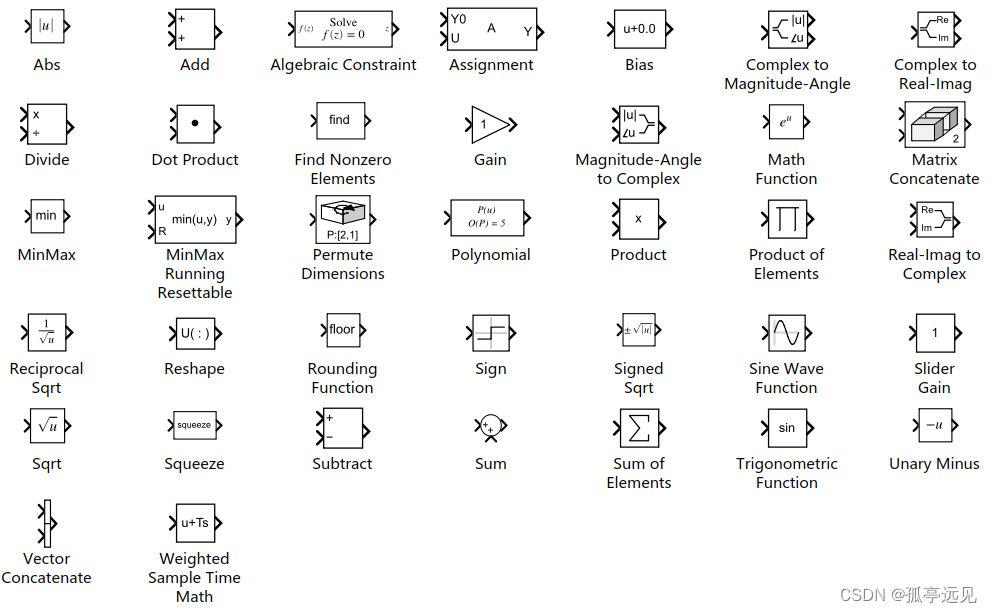

(4)数学运算模块库

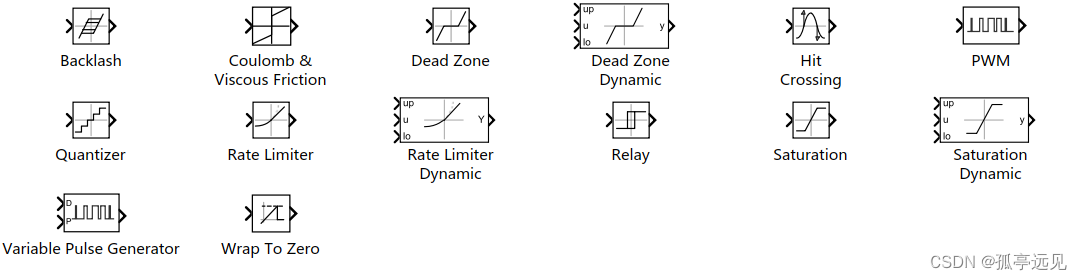

（5）不连续模块库

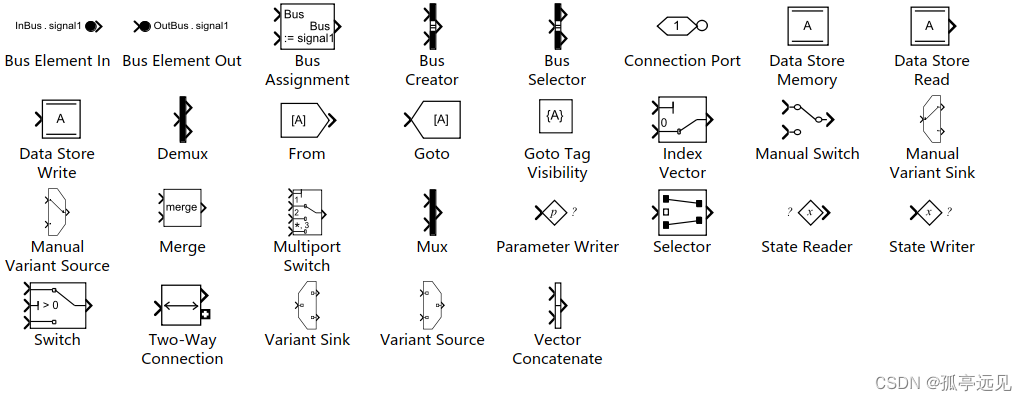

（6）信号模块库

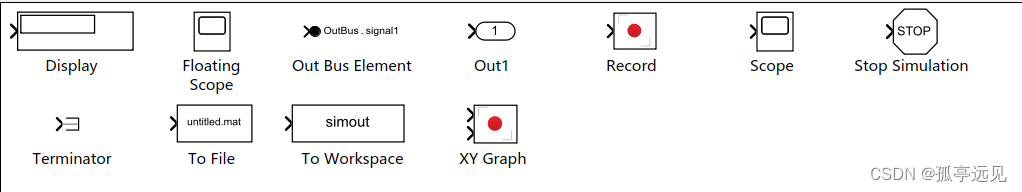

（7）信号输出模块库（Sinks）

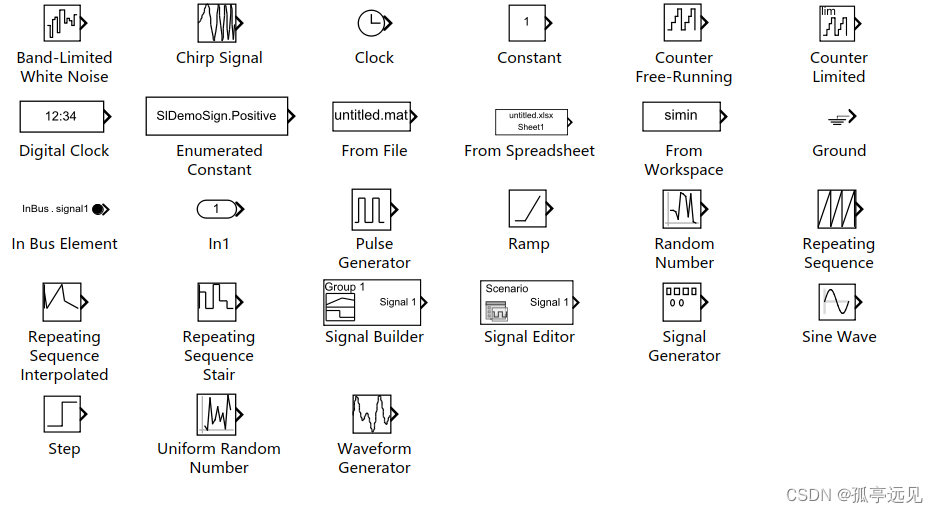

（8）源模块库

Simulink系统仿真

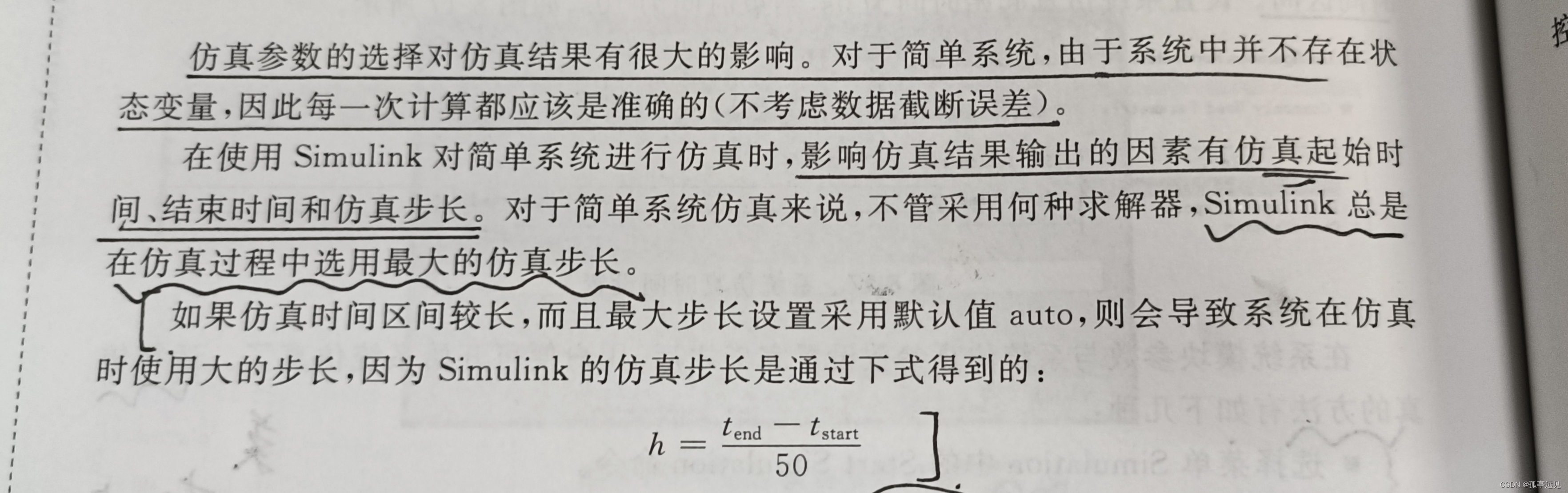

系统仿真主要包括三步：①设置仿真参数②启动仿真③仿真结果分析

在仿真运行过程中，用户可以交互式执行某些操作，如修改某些模型仿真参数，包括终止时间，仿真算法，最大步长。

在浮动示波器或Display模块上单击信号线以查看信号，更改模块参数，但不能改变以下参数：

①状态、输入或输出的项目

②采样时间

③过零数目

④任一模块参数的向量长度

⑤内部模块工作向量的长度
