本文介绍了ISIS协议的基础知识，包括路由器的三种类型，ISIS报文如IIH、LSP和CSNP/PSNP的用途，支持的开销类型和认证机制。在不同网络环境中，ISIS如何建立领接关系和同步LSDB的过程。此外，还讨论了DIS的作用以及与DR的区别。
目录
ISIS在点到点网络下建立领接关系：（支持两次握手，默认三次）
背景
ISIS：中间系统到中间系统，原来的ISIS是ISO为OSI模型的网络层协议CLNP（无连接网络协议）所设计的，后来OSI被TCP/IP协议所取代，ISIS为适应TCP/IP做了扩展和修改，称为集成ISIS，既能够支持CLNP协议，也能支持IP协议，ISIS属于网络层协议，动态路由协议中的链路状态协议，运行在数据链路层。运行ISIS的路由器至少需要一个NET地址，NET地址属于一类特殊的NSAP（网络服务访问点，相当于IP地址）。
ISIS的路由器类型
- level-1路由器：可以和同区域的L-1或者L-1/2设备建立L-1领接关系，同步Level-1 LSDB
- level-2 路由器：可以和同区域/不同区域的L-2或者L-1/2设备建立L-2领接关系，同步Level-2 LSDB
- level-1-2 路由器：可以和同区域的L-1或者L-1/2设备建立L-1领接关系，同步level-1 LSDB，可以与同区域/不同区域的L-2或者L-1/2设备建立L-2领接关系，同步level-2 LSDB
· 注意：
- ISIS所有路由器之间建立的都是领接关系，分为level-1领接关系和level-2领接关系，其中L-1领接关系只能同区域建立，L-2领接关系可以同区域或者不同区域建立
- 建立不同领接关系所构建的LSDB也不同，分为Level-1的LSDB和level-2的LSDB，其中level-1 LSDB只包含本区域的路由和拓扑信息，level-2 LSDB不仅有本区域的路由信息，还会学习到其他区域的路由信息
ISIS的报文类型
- IIH：ISIS hello ，用于发现，建立维护邻居关系，分为Level-1 IIH，Level-2 IIH，P2P IIH
- LSP：用于携带详细的链路状态信息（相当于OSPF中的LSU报文），分为Level-1 LSP，Level-2 LSP
- LSP：（包含CSNP,PSNP）
CSNP：全序列号报文，用于判断LSDB是否同步（相当于OSPF中的DD报文），分为Level-1 CSNP，Level-2 CSNP
PSNP：部分序列号报文，用于请求和确认（相当于OSPF中的LSR和LSACK），分为Level-1 PSNP，Level-2 PSNP
注意：
- LSP的老化时间：1200s—>0s，初始1200s，0s表示LSP老化，周期性900s更新
- LSP ID：SystemID+伪节点ID+分片ID，例如：0000.0000.0001.00-00，其中0000.0000.0001为系统ID，表示由哪台路由器产生，系统ID后00为节点ID，用于表示该LSP是否为伪节点，0不是伪节点，其他的都为伪节点，-00为分片标识，用于表示该LSP是否做了分片，分片ID非0表示做了分片（查看路由器ISIS的LSDB时，LSP ID后携带*表示是查看的路由自己产生的LSP）。
ISIS支持的开销类型
- 缺省为窄开销，接口cost为10
- narrow：窄开销，0-63，可以发送/接收开销为窄开销的路由。
- wide：宽开销，0-16777214，可以发送/接收开销为宽开销的路由
- compatible：兼容开销，可以发送/接收-窄/宽开销的路由
- narrow-compatible：窄兼容，可以发送窄开销路由，接收窄宽开销路由
- wide-compatible：宽兼容，可以发送宽开销路由，接收窄/宽开销路由
注意：只有宽开销支持tag
ISIS认证（支持接口认证和区域认证以及路由域认证）
- 接口认证：针对接口下所连接的设备进行认证，携带在Hello报文中，认证通过才能正常建立领接关系（isis authentication-mode md5 cipher *）
- 区域认证：针对level-1 LSDB进行认证，认证信息携带在level-1 SNP和level-1 LSP报文中，并且对收到的level-1 SNP/LSP报文进行认证检查，认证通过才能正常接收level-1 SNP/LSP报文（没有开启认证的路由器不会检查报文中的认证信息）( area-authentication-mode simple/md5 cipher *)
- 路由域认证：doman-authentication-mode simple/md5 cipher *
ISIS路由器收到LSP的处理过程：
- 通过LSP ID[//]: # (系统ID+伪节点ID+分片ID)判断本地LSDB是否存在该LSP
- 如果已经存在相同的LSP，需要比较新旧
过程：
- 比较LSP的序列号，序列号大的更新
- 序列号相同，检查该LSP的老化时间是否为0s
- 为0s，则更优，替换本地直接老化
- 不为0，比较校验和，大的更新
- 序列号→老化时间→校验和5
注意：以上条件都一样（不为0秒，序列号校验和都相同），忽略此LSP不处理
ISIS在不同网络下建立领接关系
ISIS在MA网络下建立领接关系：（三次握手）
R1------R2(以Level-1路由器为例)
- R1发送一个Level-1 IlH，携带自己的系统ID、区域ID、以及邻居列表为空，此时处于Down状态。
- R2收到R1的IIH报文后，将报文中携带的R1系统ID加入自己的邻居列表，发送一个携带R1系统ID的Level-1 llH，包含自身系统ID和区域ID，此时R2处于Init状态
- Ri收到R2发送的IH，发现此报文邻居列表携带了自己的系统ID，邻居关系UP，表示建立了邻接关系，并且将R2的系统ID放入邻居列表，回复一个携带R2系统ID的IH报文，R2收到后进入uP状态
ISIS在点到点网络下建立领接关系：（支持两次握手，默认三次）
两次握手：
R1—R2
- R1发送一个P2P IIH，携带自身系统ID，区域ID，邻居列表为空，R2收到后，邻接关系UP
- R2发送一个P2P IIH，携带自身系统ID，区域ID，邻居列表为空，R1收到后，邻接关系UP
注意： 两次握手建立领接关系不可靠，容易造成单通风险，所以两种网络类型都默认三次握手建立领接关系。
ISIS在不同网络下LSDB的同步过程
MA网络下LSDB的同步过程：
领接关系建立完成后，选举出DIS，DIS会周期性10s发送CSNP报文，判断该MA网络的LSDB是否同步，所有建立完领接关系的路由器都会将自己的LSP发往组播地址（Level-1领接关系发往Level-1组播地址），DIS就会有所有的LSP构建完整的LSDB。
- 当新加入一台设备时，建立完领接关系后会将自己的LSP发往组播地址，DIS将其LSP放入LSDB中
- DIS等待CSNP计时器超时后组播发送CSNP（10s）报文，携带LSDB的摘要信息。
- 新加入设备收到CSNP后，判断自己缺
少了LSP，向组播地址发送PSNP报文进行请求 - DIS收到PSNP请求后，回复详细的LSP报文信息
注意：
在MA网络环境下，PSNP报文只有请求的作用，通过DIS周期性发CSNP报文进行隐式确认
点到点网路下的LSDB的同步过程：
R1—R2
- R1和R2建立完领接关系后，交互CSNP报文，携带自身LSDB的摘要信息
- 路由器通过CSNP报文判断自身缺少LSP，发送PSNP报文进行请求
- 对端路由器收到PSNP请求后，回复详细的LSP报文，并启动一个5秒的重传计时器（如果重传计时器超时未收到确认，则重新发送LSP）
- 收到详细LSP报文的路由器将其加入本地LSDB，并回复一个PSNP确认报文
ISIS通过组播发送报文：
Level-1组播MAC：0180-c200-0014
Level-2 组播MAC：0180-c200-0015
DIS和DR的异同：（有七个不同）
- 选举：DR选举通过优先级+RID，DIS通过优先级+MAC地址
- 选举时间：DR在2-way状态下选举，选举时间40s，DIS在邻接关系UP后选举，选举时间2倍hello时间（20s）
- 优先级：DR优先级0-255，默认1，0不参与选举，DIS优先级0-127,默认64，0参与选举
- 作用：DR为了减少领接关系以及描述网络拓扑和路由信息，DIS创建伪节点描述网络拓扑信息，周期性发送CSNP报文，同步LSDB
- hello时间：DR的hello时间和死亡时间和普通设备一致，DIS则是通过普通设备的1/3
- 抢占：DR不支持抢占，DIS支持
- 备份：DR有BDR备份，DIS没有
DIS的作用：
用来创建和更新伪节点（Pseudonodes），并负责生成伪节点的LSP，用来描述这个网络上有哪些网络设备。伪节点是用来模拟广播网络的一个虚拟节点，并非真实的路由器。
伪节点：记录该广播网络内所有IS-IS路由器和保证广播网络中链路状态数据库的同步。
ATT置位条件：
- 这是一台level-1/2设备
- 建立了不同区域的level-2领接关系
- 建立了同区域的level-1领接的关系

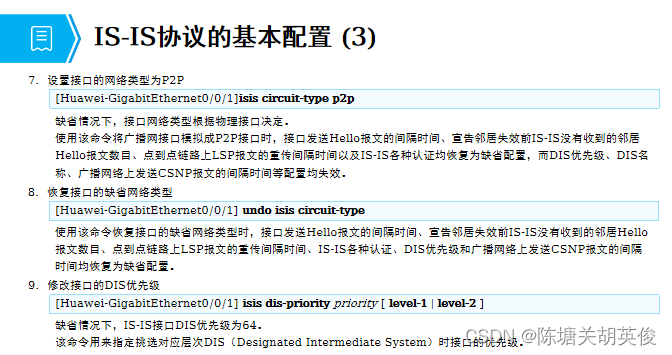

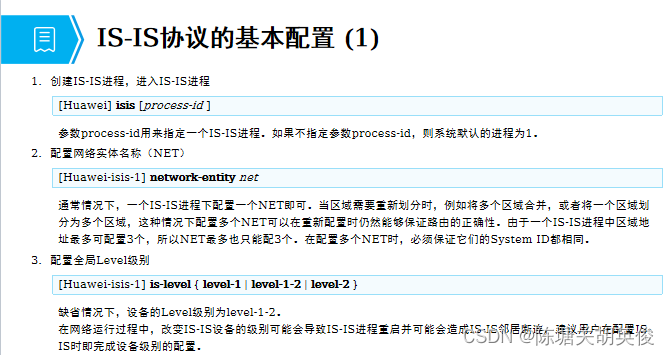

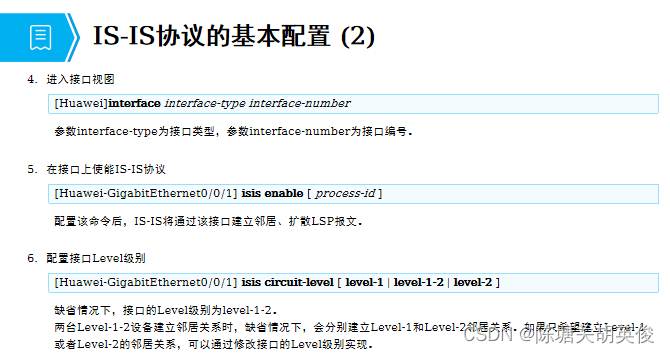

ISIS的配置
