磁是电荷运动（如电流或电子自旋）产生的一种物理现象，表现为磁场对磁性物质或运动电荷的作用力。磁场由磁感应强度 B（单位：特斯拉，T）描述，其方向遵循右手定则（如通电导线的磁场），并能吸引铁、镍等铁磁材料。磁现象的核心包括磁极（N/S极不可分割）、磁化（材料在外磁场中产生磁性）及电磁感应（变化的磁场产生电场，反之亦然），广泛应用于电动机、变压器、磁存储等领域。

在工程上，主要应用电磁的两个基本定律——全电流定律和电磁感应定律。

1.1 磁的基本现象

自然界中有一类物质，如铁，镍和钴，在一定的情况下能相互吸引，这种性质我们称它们具有磁性。使他们具有磁性的过程称之为磁化。能够被磁化或能被磁性物质吸引的物质叫做磁性物质或磁介质。

磁铁两端磁性最强的区域称为磁极，磁极之间的作用力是在磁极周围空间传递的，这里存在着磁力作用的特殊物质，称之为磁场。磁场与物体的万有引力场、电荷的电场一样，都具有一定的能量。

任何磁体都存在N极（北极）和S极（南极），二者成对出现、不可单独存在。
同名磁极相斥，异名磁极相吸（如指南针的S极指向地磁北极）。
磁感线从N极出发，回到S极，形成闭合回路。
磁极强度决定磁场作用力大小，可用磁矩定量描述。
地球本身是一个大磁体，其地磁北极实际为S极（吸引指南针N极）。

1.2 电流与磁场

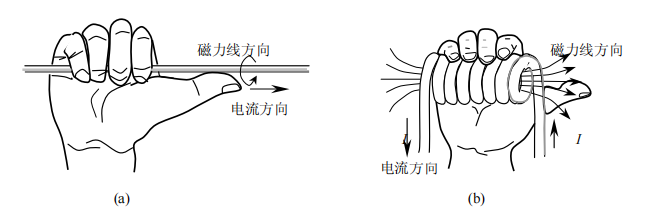

磁场是由电流产生的，而电流总是被磁场所包围。运动电荷或载流导体产生磁场。根据实验归纳为安培定则，即右手定则，如图1所示。右手握住导线，拇指指向电流流通方向，其余四指所指方向即为电流产生的磁场方向，如图1(a)所示；如果是螺管线圈，则右手握住螺管，四指指向电流方向，则拇指指向就是磁场方向，如图1(b)所示。

图1 右手定则

1.3 磁的单位

磁场可以用以下几个物理量来表示。

1.3.1 磁感应强度

用单位长度的导线，放在均匀的磁场中，通过单位电流所受到的力的大小（ $\dot{B}=\dot{F}/Il$ ）表示磁场的强弱——磁感应强度（ $\dot{B}$ ）。它表示磁场内某点磁场的强度和方向的物理量。 $\dot{B}$ 是一个矢量，力 $\dot{F}$ 、电流 $I$ （在导线 $l$ 内流通）和磁感应强度 $\dot{B}$ 三者之间是正交关系，通常用左手定则确定：伸开左手，四手指指向电流方向，拇指指向力的方向，则磁场指向手心。

$\dot{B}$ 的单位在国际单位制中是特斯拉（Tesla），简称特，代号为T。在电磁单位制中为高斯，简称高，代号为Gs。两者的关系为 $1T=10^4Gs$ 。

1.3.2 磁通

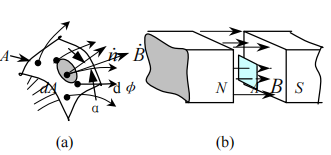

垂直通过一个截面的磁力线总量称为该截面的磁通量，简称磁通，用 $\phi$ 表示。对于图2（a）用面积分计算求得

$\phi =\int_{A}^{}d\phi =\int_{}^{}Bcos\alpha dA$

图2 穿过某一面的磁通

对于图2（b），磁场基本上是均匀的，则磁通可表示为

$\phi =BA$

因为磁力线是无头无尾的闭合线，因此对于磁场内任意闭合曲面，进入该曲面的磁力线应当和穿出该曲面的磁力线数相等，所以穿过闭合曲面磁通总和为零，称为高斯定理。

1.3.3 磁导率和磁场强度

电流在不同介质中产生的磁感应强度是不同的。为了表征这种特性，将不同的磁介质用一个系数 $\mu$ 来考虑，称为介质磁导率，表征物质的导磁能力。在介质中， $\mu$ 越大，介质中磁感应强度 $B$ 就越大。

在任何介质中，磁场中某点的 $\dot{B}$ 与该点的 $\mu$ 的比值定义为该点的磁场强度 $\dot{H}$ ，即

$\dot{H}=\frac{\dot{B}}{\mu }$

1.3.4 安培环路定律

在电流产生的磁场中， $\dot{H}$ 沿任意闭合曲线的积分等于此闭合曲线所包围的所有电流的代数和，如图3所示，公式为

$\oint_{l}^{}\dot{H}d\dot{l}=\oint_{l}^{}Hcos\alpha dl=\sum_{}^{}I$

电流方向和磁场方向的关系符合右螺旋定则，如果闭合回线方向与电流产生的磁场方向相同，则为正，反之为负。上式称为安培环路定律，或称为全电流定律。

图3 安培环路定律

1.3.5 电磁感应定律

通过线圈的磁通发生变化时，在线圈两端就会产生感应电动势，并且磁通变化越快，感应电动势越大，即感应电动势的大小正比于磁通的变化率，这就是法拉第定律。

楞次定律内容为：在电磁感应过程中，感生电流所产生的磁通总是阻止磁通的变化。即当磁通增加时，感生电流所产生的磁通与原来磁通方向相反削弱原磁通的增长；当磁通减少时，感生电流产生的磁通与原来的磁通方向相同，阻止原磁通减小。感生电流总是试图维持原磁通不变。

楞次定律也称为磁场的惯性定律。法拉第定律和楞次定律总称为电磁感应定律。

1.4 小结

只要有电流，不管是恒定的还是变化的，都会产生磁场。
磁场和电场以及万有引力场一样，是有能量的。因此建立磁场需要送入能量，使磁场消失需释放能量，同时送入或释放能量都需要时间。
磁与电之间的关系服从于两个基本定律：1. 全电流定律（安培环路定律）－沿闭合回路磁场强度的线积分等于闭合回路包围的电流代数和。2. 电磁感应定律（法拉第定律和楞次定律）－一个线圈包围的磁通（或导体在磁场中切割磁通运动，这里不讨论）发生变化时，在线圈端产生感应电势，感应电势如产生电流，此电流产生的磁场阻止线圈包围的磁通变化。这两个定律是双向的。
