整流电路

整流电路的作用是将交流电能变为直流电供给给直流用电设备
分类

• 按组成的器件分为不可控、半控、全控三种
• 按电路结构分为桥式电路和零式电路
• 按交流输入相数分为单相电路和多相电路
• 按变压器二次侧电流的方向是单向或双向，分为单拍电路和双拍电路

一、单相可控整流电路

1、单相半波可控整流电路

1.带电阻负载的工作情况

• 变压器T：变换电压和隔离的作用；一次侧和二次侧电压瞬时值用u₁和u₂表示，有效值用U₁和U₂表示，U₂的大小根据直流输出电压u_d的平均值U_d确定

• 电阻负载的特点是电压与电流成正比，两者波形相同

• 分析整流电路时，认为晶闸管是理想器件，即导通压降为零，阻断时漏电流为零，开关一瞬间完成

• 整流电压u_d波形在一个周期内只脉动一次，故该电路为单脉波整流电路

• 基本数量关系：α(晶闸管开始承受正向阳极电压到施加触发脉冲的电角度，称为触发延迟角，也叫触发角或控制角)；θ(晶闸管在一个电源周期中处于导通的电角度称为导通角)

• 直流输出电压平均值


• 随着α增大，U_d减小，该电路中VT的α移相范围为180°

• 通过控制触发脉冲相位来控制直流输出电压大小的方法称为相位控制方式，称为相控方式

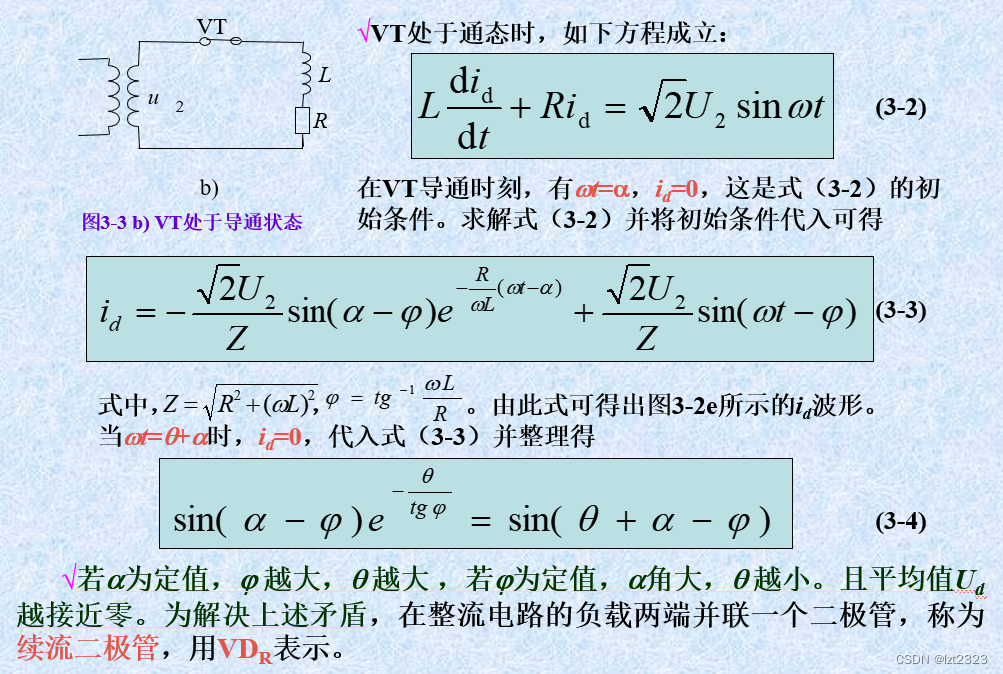

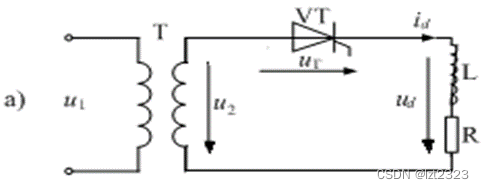

2.带阻感负载的工作情况

• 阻感负载的特点：电感对电流变化有抗拒作用，使电流不突变
• 电路分析：晶闸管VT处于断态，i_d=0，u_d=0，u_VT=u₂
  在wt₁时刻，u_d=u₂，L使i_d不突变，从零开始增加，u₂由正变负，i_d处于减小过程，但不为零，因此VT仍然导通
  在wt₂时刻，电感能量释放完，i_d为零，VT关断承受反压
• 由与电感存在，u_d波形出现了负的部分，平均值U_d下降

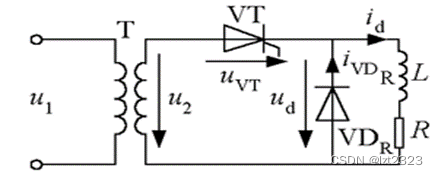

3.有续流二极管的电路

• u₂正半周时，与没有续流二极管一样
• 当u₂过零变负，V_DR导通，u_d为零，VT被施加反压关断，L储存的能量保证了电流i_d在L-R-VD_R回路中流通，此过程称为续流
• 若L足够大，i_d连续，i_d波形接近一条水平线

基本数量关系

• 流过晶闸管的电流平均值I_dT和有效值I_T分别为

• 续流二极管的电流平均值I_dDR和有效值I_DR分别为


• 其移相范围为180°，承受最大正向电压均为u₂的峰值。续流二极管承受的电压为-u_d，其最大反向电压亦为u₂的峰值

2、单相桥式全控整流电路

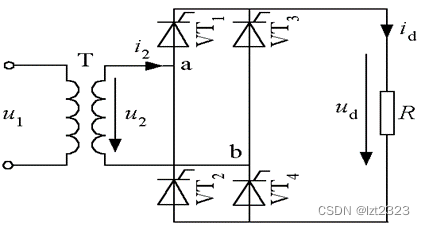

1.带电阻负载的工作情况

• 闸管VT₁和VT₄组成一对桥臂，VT₂和VT₃组成一对桥臂
• u₂正半周：若4个晶闸管都不导通，VT1和VT4串联承受电压u₂；在α出给VT₁和VT₄加触发脉冲，VT₁和VT₄导通，电流从电源a端经VT₁-R-VT₄流回b端；当u₂过零，VT₁和VT₄关断；在u₂负半周，任在触发角α处，VT₂和VT₃导通，电流从电源b端经VT₃-R-VT₂流回a端

基本数量关系

• 晶闸管承受最大正向电压和反向电压√2/2U₂和√2U₂

• 整流电压平均值为


  α角的移相范围为180°

• 向负载输出的平均直流值为


• 流过晶闸管的电流平均值为


• 流过晶闸管的电流有效值为


• 变压器二次侧电流有效值I₂与输出直流电流有效值I相等为



2.带阻感负载的工作情况

• 在u₂正半周期，触发角α出给晶闸管VT₁和VT₄加触发脉冲使其导通，u_d=d₂，负载电感很大，i_d不能突变，波形近似一条直线；u₂过零变负，由于电感作用，VT₁和VT₄中仍有电流，不关断；wt=Π+α时刻触发VT₂和VT₃，VT₁和VT₄承受反压关断，流过VT₁和VT₄的电流转移到VT₂和VT₃上，此过程称为换相，亦称换流

基本数量关系

• 整流电压平均值为

  α=0时，U_d0=0.9U₂。α=90°时，U_d=0。晶闸管移相范围为90°
• 晶闸管承受的最大正反向电压均为√2U₂
• 晶闸管导通角θ与α无关，均为180°；电流平均值I_dT=1/2I_d;电流有效值I_T=1/√2I_d=0.707I_d
• 变压器二次侧电流i₂的波形为正负180°的矩阵波，其相位由α决定，有效值I₂=I_d

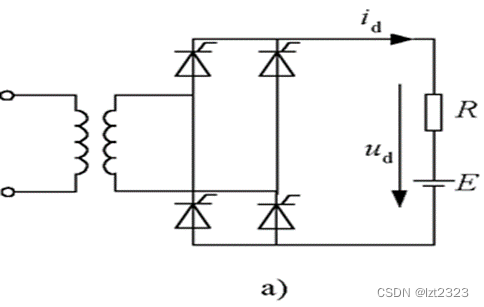

3.带反电动势负载

• 当负载为蓄电池、直流电动机的电枢时，负载可看成一个直流电压源
• |u₂|>E时，才由晶闸管承受正向电压，由导通的可能
• 晶闸管导通后，u_d=u₂，i_d=(u_d-E)/R，直至|u₂|=E，i_d即降至0使得晶闸管关断，以后u_d=E。
• 与电阻负载相比，晶闸管提前了电较度δ停止导通，δ称为停止导电角
• 当α<δ时，触发脉冲到来，也不会导通
• i_d在一周期内有部分时间为0的情况，称为电流断续；负载为直流电动机如果出现电流断续，则电动机的机械特性将会很软

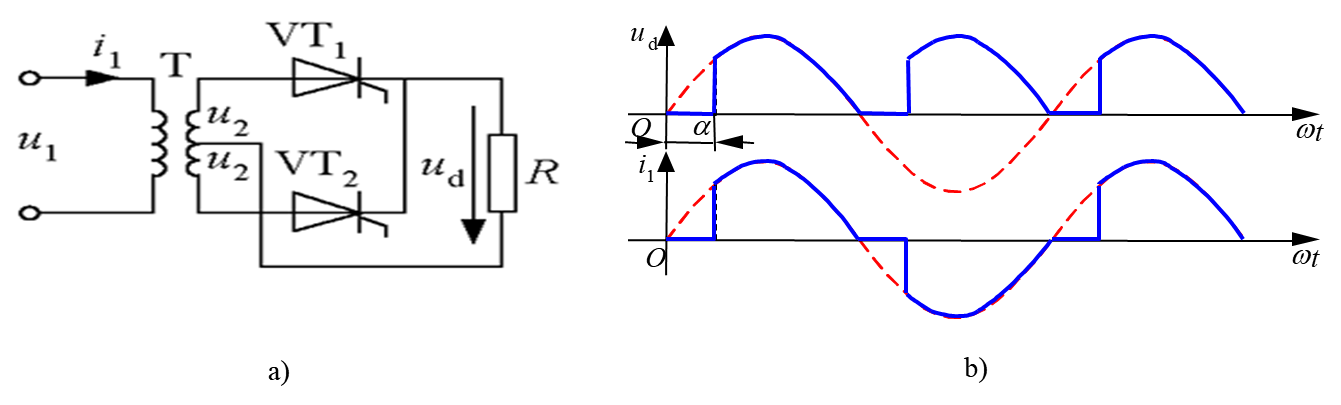

三、单相全波可控整流电路

1.带电阻负载时

• 变压器T带中心抽头
• 在u₂正半周，VT₁工作，变压器二次绕组上半部分流过电流
• 在u₂负半周，VT₂工作，变压器二次绕组下半部分流过反方向的电流
• 变压器也不存在直流磁化的问题

单相全波与单相全控桥的区别
单相全波变压器结构复杂；单相全波只用2个晶闸管，比单相全控少2个，门级驱动也少两个；但晶闸管承受的最大的电压是单相全控桥的2倍；单相全波导电回路只含1个晶闸管，比单相桥少1个，因而管降压也少1个

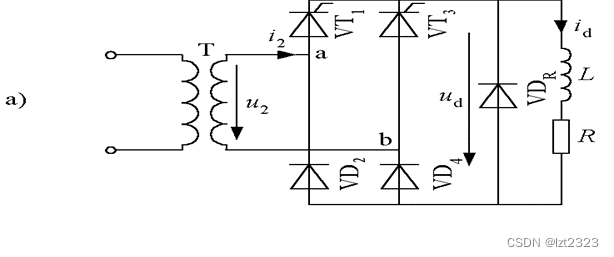

四、单相桥式半控整流电路

1.带电感负载（先不考虑VDR）

电

• 每一个导电回路由1个晶闸管和1个二极管构成
• 正半周，VT₁和VD₄向负载供电；过零变负，由于电感VT₁继续导通，a点电位比b点低，电流由VT₁和VD₂续流，u_d=0
• 负半周，触发VT₃，u₂经VT₃和VD₂向负载供；过零变正，VD₄导通，VD₂关断，VT₃和VD₄续流，u_d又为零

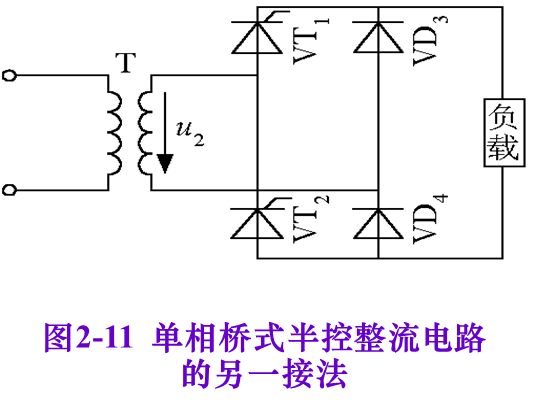

另一种接法

• 这样可以省去续流二极管VD_R，续流由VD₃和VD₄来实现
• 这种接法的两个晶闸管阴极电位不同，二者的触发电路需要隔离

二、三相可控整流电路

1、三相半波可控整流电路

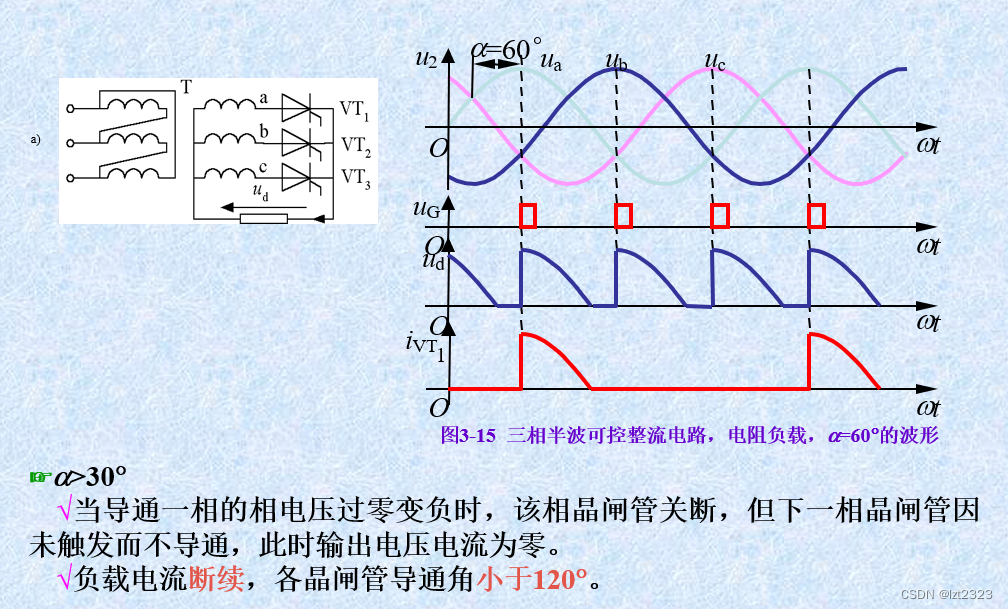

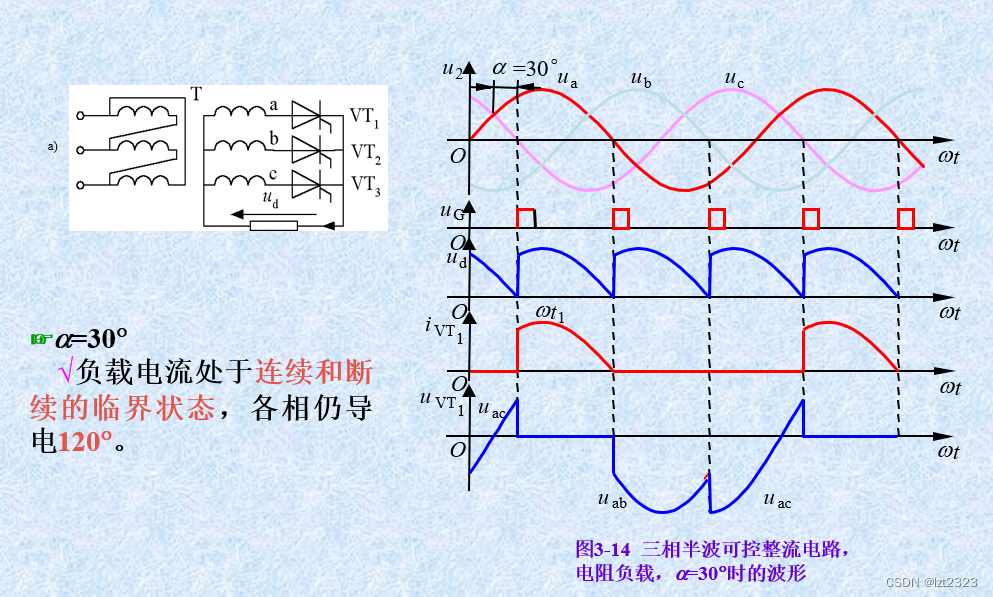

1.电阻负载

• 为了得到零线，变压器二次侧必须接成星形，而一次侧接成三角形，避免3次谐波流入电网
• 三个晶闸管按共阴极接法连接
• 自然换相点：在相电压的较点wt1，wt2，wt3处，均出现了二极管换相，称这些交点为自然换相点；将其作为α的起点，即α=0
• α=0，三个晶闸管轮流导通120°，u_d波形为三个相电压在正半周期的包络线
• 变压器二次绕组电流有直流分量
• 晶闸管电压由一段管压降和两段线电压组成，随着α增大，晶闸管承受的电压中正的部分逐渐增多
