电力电子技术学习笔记（四）：单相桥式全控整流电路

2.2 单相桥式相控整流电路

2.2.1 单相桥式全控整流电路

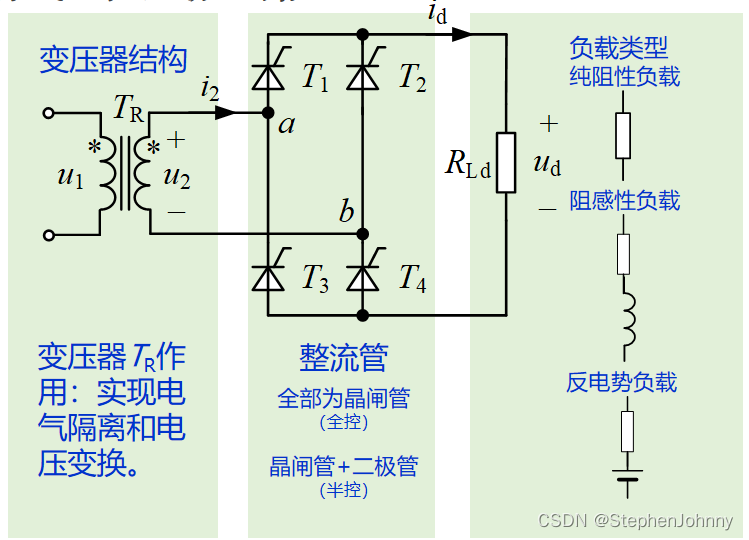

电路整体结构：

2.2.1.1 纯阻性负载

工作原理：

（一）

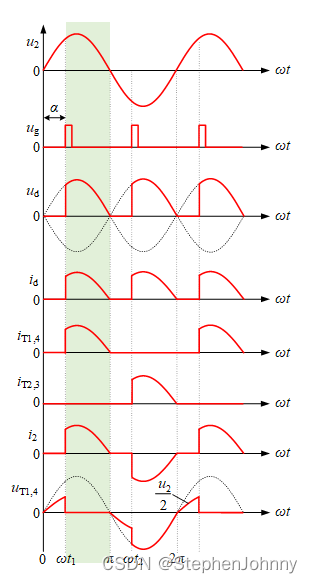

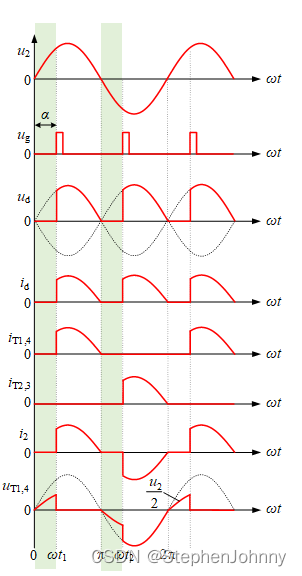

① ωt1时刻，即ωt=α，同时给T1和T4施加触发脉冲，两晶体管承受正压导通。 uT1=uT4=0 ud=u2

② T2和T3承受反压依然处于反向阻断状态。 uT2=uT3=-u2

③ ωt=π时，u2降到零，id也降到零，T1和T4关断

（二）

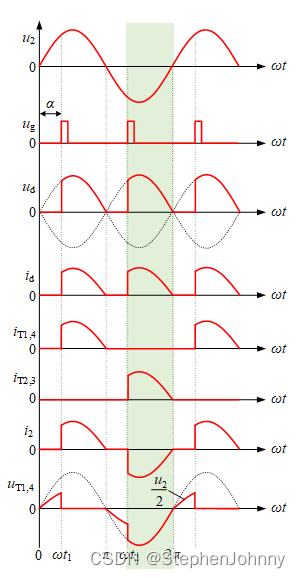

① ωt2时刻，即ωt=π+α，同时给T2和T3施加触发脉冲，两晶体管同时导通。 uT2=uT3=0 ud=-u2

② T1和T4承受反向电压处于反向阻断状态。 uT1=uT4=u2

③ ωt=2π时，u2和id同时降为零，T2和T3关断。

（三）

[0，ωt1]和[π，ω2t]期间，所有晶闸管都未施加触发脉冲，因此晶闸管均关断。

此时负载的状态：电压电流均为零。

名词术语和概念：

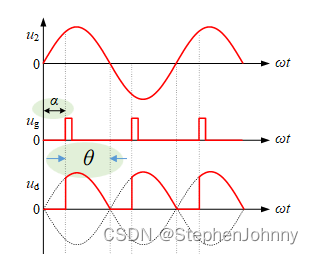

控制角α：从晶闸管承受正向电压起到施加触发脉冲使其导通的时间所对应的电角度。

导通角θ：晶闸管在一个周期内导通时间所对应的电角度。在该电路中，θ=π-α。

移相：改变触发脉冲出现的时刻，即改变控制角α的大小，称为移相。改变α的大小，使输出整流电压平均值Ud发生变化，即为移相控制。

移相范围：改变α使输出整流电压平均值Ud从最大值降到最小值，控制角α的变化范围即为触发脉冲移相范围。

换流：在相控整流电路中，从一路晶闸管导通变换为另一路晶闸管导通的过程称为换流，也称换相。

基本数量关系：

（1）输出整流电压平均值Ud：
