基于51单片机的PWM控制直流电机设计( proteus仿真+程序+报告+讲解视频）

基于51单片机的PWM控制直流电机设计( proteus仿真+程序+报告+讲解视频）

仿真图proteus 7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0031

视频

基于51单片机的PWM控制直流电机设计

主要功能：

1.设计要求

采用51单片机作为核心控制器，控制直流电机的正转，反转，制动，停止。

2.功能要求

1)数码管显示当前转动方向和当前的PWM占空比0~100%。

2)电机(L298n)转速可以通过按键调整，也可以开始暂停，正转和反转。

3)按键可实现加速、减速、正转、反转、停止等功能。

1键：加速键，短按，占空比加1；

2键：减速键，短按，占空比减1；

3键：正反转切换键，按下后电机正反转；

4键：按一下停止，PWM脉宽清零。

仿真

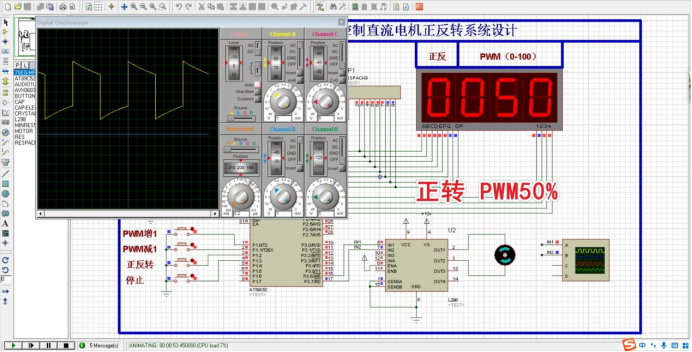

开始仿真后，用数码管第一位显示0表示正转后面三位标志PWM脉宽（0-100）， 示波器实时检测显示脉宽黄线是正转脉宽，蓝线是反转脉宽。

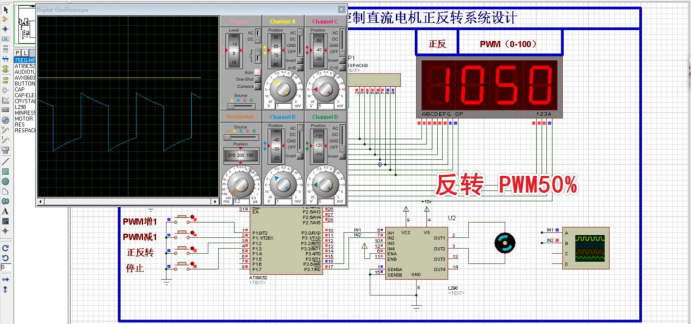

反转脉宽如下所示

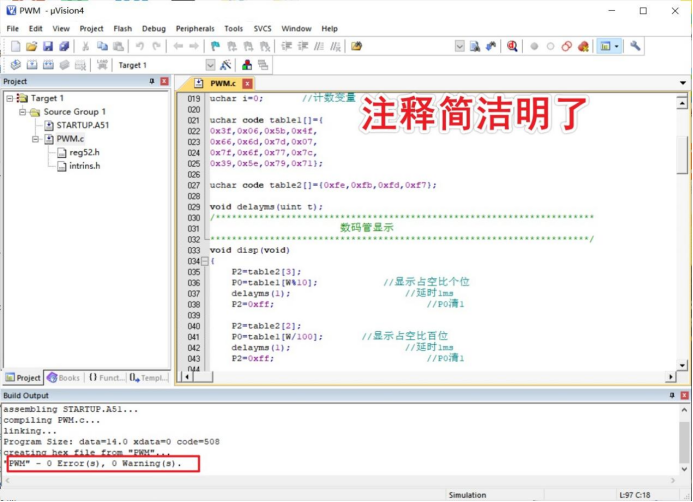

程序：

部分代码：

#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int

/**********************************************************************
							L298n接口定义
**********************************************************************/
sbit MOTOR_A_1=P3^6;
sbit MOTOR_A_2=P3^7;
sbit k1=P1^0;		//定义k1为p1.0口
sbit k2=P1^1;   //定义k2为p1.1口
sbit k3=P1^2;   //定义k3为p1.2口
sbit k4=P1^3;   //定义k4为p1.3口
uchar T=0;	   //定时标记
uchar W=0;	   //脉宽值	 0~100
uchar A=0;	   //方向标记 0，1
uchar k=0;	   //按键标记
uchar i=0;    	 //计数变量

uchar code table1[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};

uchar code table2[]={0xfe,0xfb,0xfd,0xf7};

void delayms(uint t);
/**********************************************************************
						数码管显示
**********************************************************************/
void disp(void)
{
	P2=table2[3];
	P0=table1[W%10];			//显示占空比个位
	delayms(1); 					//延时1ms
	P2=0xff;							//P0清1

	P2=table2[2];
	P0=table1[W/100]; 		//显示占空比百位
	delayms(1); 					//延时1ms
	P2=0xff;							//P0清1

	P2=table2[1];
	P0=table1[W/10%10];  //显示占空比十位
	delayms(1); 				 //延时1ms
	P2=0xff;   					 //P0清1

	P2=table2[0];
	P0=table1[A];  			//显示方向
	delayms(1); 				//延时1ms
	P2=0xff;						//P0清1
}

/**********************************************************************
							定时器变量定义
**********************************************************************/


void init(void)
{
	//启动中断
	TMOD=0x01;
	EA=1;
	ET0=1;
	TR0=1;
	//设置定时时间
	TH0=0xff;
	TL0=0xf6;
}


/**********************************************************************
							延时1ms
**********************************************************************/
void delayms(uint t)
{
	uchar j;
	while(t--)
	{
		for(j=0;j<250;j++)			//循环250次
		{
		   _nop_();             //系统延时
	       _nop_();							//系统延时
	       _nop_();							//系统延时
	       _nop_();							//系统延时
		}
	}
}
/**********************************************************************
							独立按键检测
**********************************************************************/
void key(void)           //按键判断程序
{
	if(k1==0)							//按键1按下
	{
		while(k1==0);				//按键1抬起
		if(W==100)					//如果脉宽为100
			W=0;							//脉宽置0
		else
			W+=1;							//否则加1
	}
	else if(k2==0)				//按键2按下
	{
		while(k2==0);				//按键2抬起
		if(W==0)						//如果脉宽为0
			W=100;						//脉宽设置成100
		else
			W-=1;							//否则减1
	}
	else if(k3==0)				//按键3按下
	{
		while(k3==0);				//按键3抬起
		A=!A;								//方向标记取反
		k=!k;								//按键标记取反
	}
	else if(k4==0)				//按键4按下
	{
		while(k4==0);				//按键4抬起
		W=0;								//脉宽清0
	}
}

void main(void)
{

	init();			/系统初始化
	while(1)
	{
	if(k==0)
	    MOTOR_A_2=0;
	else
		MOTOR_A_1=0;
		key();			查询按键
	}
}

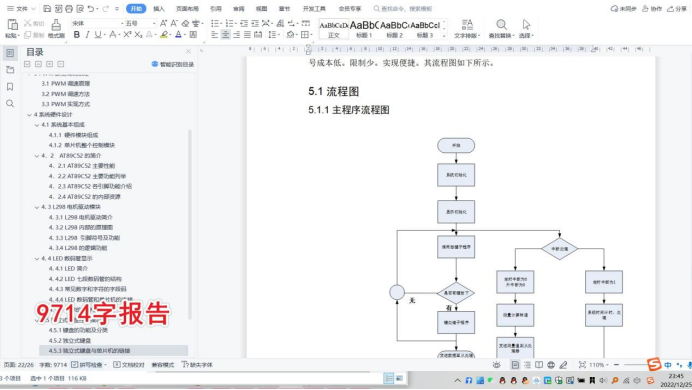

设计报告

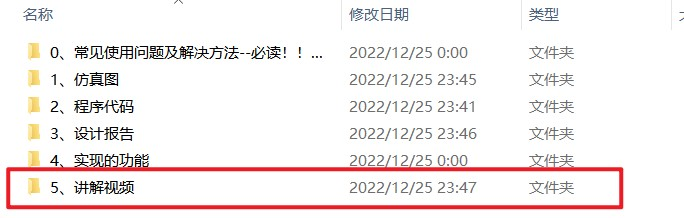

资料清单：

下载方式见开头的视频
或下方百度云分享链接
