基于STM32的甲醛浓度检测报警仿真设计(仿真+程序+讲解）

BT-BOX

已于 2024-03-12 14:47:57 修改

阅读量1.6k

点赞数 3

分类专栏： STM32单片机设计文章标签： stm32 proteus 嵌入式硬件单片机

于 2023-08-30 09:14:17 首次发布

本文链接：https://blog.csdn.net/weixin_52733843/article/details/132575188

版权

STM32单片机设计专栏收录该内容

48 篇文章 82 订阅

订阅专栏

仿真图proteus 8.9

程序编译器：keil 5

编程语言：C语言

设计编号：C0083

甲醛浓度检测报警仿真

1.主要功能
2.仿真
3. 程序

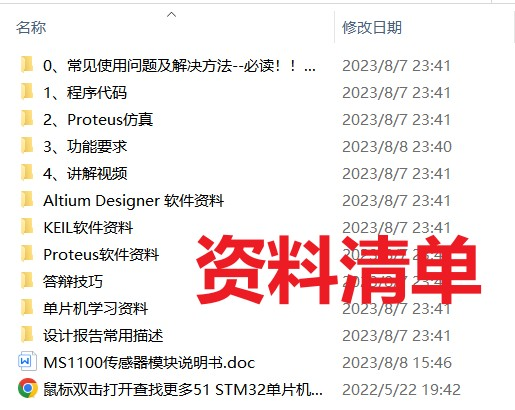

4. 资料清单&下载链接

1.主要功能

功能说明：

1、以STM32单片机和控制核心设计甲醛浓度检测报警设计；

2、通过液晶屏LCD1602和串口上位机显示甲醛浓度，MV表示检测值，ALM表示报警值；

3、可以通过按键设置甲醛浓度ALM报警值大小。

4、监测甲醛浓度大于报警值时蜂鸣器报警电路导通，蜂鸣器报警。

5、默认监测到甲醛浓度高于0.100mg/m3蜂鸣器报警。

主要硬件设备：STM32F103单片机

2.仿真

整体设计方案

本实验利用STM32单片机的ADC、GPIO、定时器等资源，将软、硬件有机地结合起来，使得系统能够正确地进识别输入模拟甲醛传感器的AD值，LCD1602能够正确地显示，蜂鸣器根据气体浓度报警值工作。需注意的是，proteus是没有MQ-3等甲醛浓度传感器的，本设计使用滑动变阻器模拟甲醛浓度变化，不能直接用于实物设计，有需要的需跟据实物调试。

本测试如下所示：

仿真运行情况：

开始仿真后LCD1602实时显示检测到的甲醛浓度，可以通过滑动变阻器改变测量值。可通过按键设置报警值浓度，按下设置键进入设置模式，通过设置+调高报警值，通过设置-调低报警值。蜂鸣器报警电路在甲醛浓度高于报警值时启动，有嘟嘟报警声，低于不启动。

本设计采用电磁式蜂鸣器进行。电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。因此需要一定的电流才能驱动它，单片机I/O引脚输出的电流较小，单片机输出的TTL电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。蜂鸣器的正极接到VCC（+5V）电源上面，蜂鸣器的负极接到三极管的集电极C，三极管的基极B经过限流电阻后由单片机的BEEP引脚控制，当BEEP输出低电平时，三级管QS截止，没有电流流过线圈，蜂鸣器不发声；当BEEP输出高电平时，三级管导通，这样蜂鸣器的电流形成回路，发出声音。

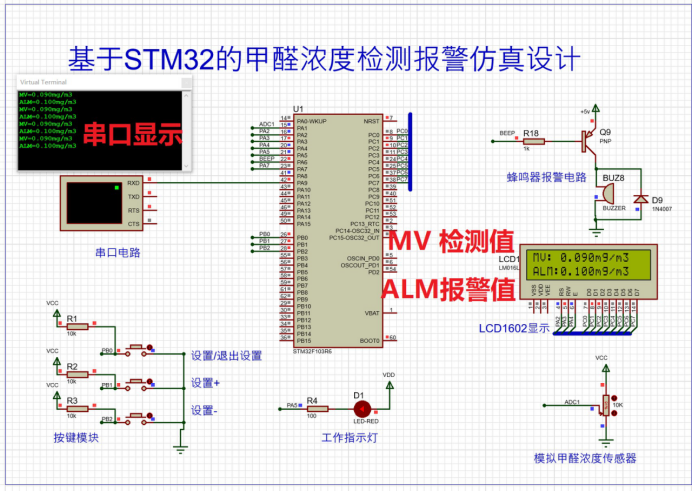

下图检测到气体浓度是0.090mg/m3，低于报警值0.100mg/m3，蜂鸣器电路不工作。

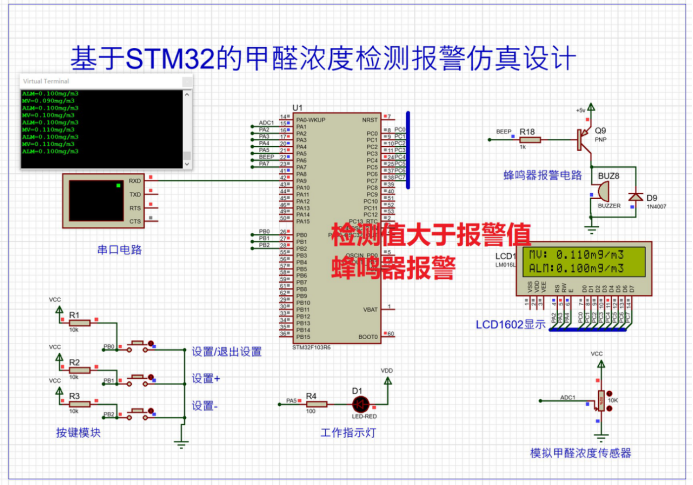

下图检测到甲醛浓度是0.110mg/m3，大于等于报警值，三极管导通，蜂鸣器报警

3. 程序

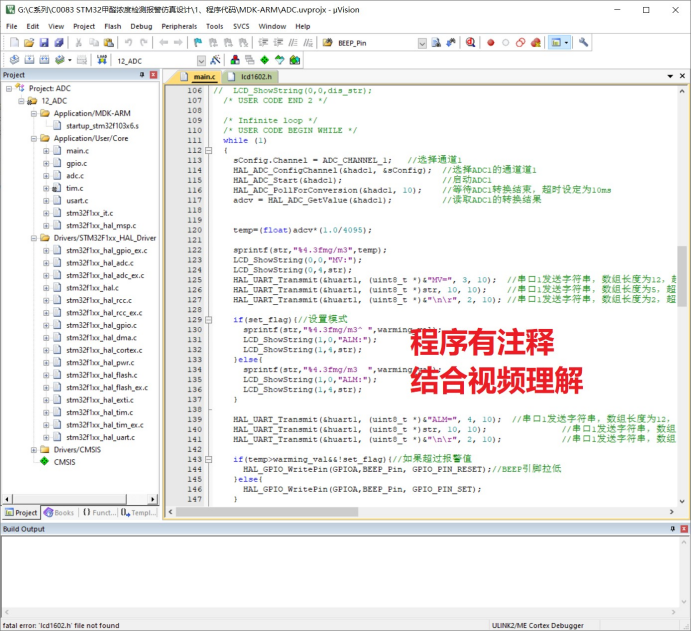

程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本。程序是HAL库版本编写的，有注释可以结合讲解视频理解。

 while (1)
  {
		sConfig.Channel = ADC_CHANNEL_1;   //选择通道1
		HAL_ADC_ConfigChannel(&hadc1, &sConfig);  //选择ADC1的通道道1
		HAL_ADC_Start(&hadc1);										//启动ADC1
		HAL_ADC_PollForConversion(&hadc1, 10);		//等待ADC1转换结束，超时设定为10ms
		adcv = HAL_ADC_GetValue(&hadc1);					//读取ADC1的转换结果


		temp=(float)adcv*(1.0/4095);

		sprintf(str,"%4.3fmg/m3",temp);
		LCD_ShowString(0,0,"MV:");
		LCD_ShowString(0,4,str);
	  HAL_UART_Transmit(&huart1, (uint8_t *)&"MV=", 3, 10);  //串口1发送字符串，数组长度为12，超时10ms
		HAL_UART_Transmit(&huart1, (uint8_t *)str, 10, 10);		 //串口1发送字符串，数组长度为5，超时10ms
		HAL_UART_Transmit(&huart1, (uint8_t *)&"\n\r", 2, 10); //串口1发送字符串，数组长度为2，超时10ms

		if(set_flag){//设置模式
			sprintf(str,"%4.3fmg/m3^ ",warming_val);
			LCD_ShowString(1,0,"ALM:");
			LCD_ShowString(1,4,str);
		}else{
			sprintf(str,"%4.3fmg/m3  ",warming_val);
			LCD_ShowString(1,0,"ALM:");
			LCD_ShowString(1,4,str);
		}

	  HAL_UART_Transmit(&huart1, (uint8_t *)&"ALM=", 4, 10);  //串口1发送字符串，数组长度为12，超时10ms
		HAL_UART_Transmit(&huart1, (uint8_t *)str, 10, 10);								//串口1发送字符串，数组长度为5，超时10ms
		HAL_UART_Transmit(&huart1, (uint8_t *)&"\n\r", 2, 10);						//串口1发送字符串，数组长度为2，超时10ms

		if(temp>warming_val&&!set_flag){//如果超过报警值
			HAL_GPIO_WritePin(GPIOA,BEEP_Pin, GPIO_PIN_RESET);//BEEP引脚拉低
		}else{
			HAL_GPIO_WritePin(GPIOA,BEEP_Pin, GPIO_PIN_SET);
		}

		HAL_ADC_Stop(&hadc1);											//停止ADC1
		HAL_Delay(300);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
