示波器的功能介绍

 参考链接：https://zhuanlan.zhihu.com/p/90091154 （来源知乎）

示波器定义：

能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。（来源百度）

示波器使用中的注意事项：

1、示波器一般要避免频繁开机、关机。

2、如果发现波形受外界干扰，可将示波器外壳接地。

3、“Y输入”的电压不可太高，以免损坏仪器，在最大衰减时也不能超过400V。“Y输入”导线悬空时，受外界电磁干扰出现干扰波形，应避免出现这种现象。

4、关机前先将辉度调节旋钮沿逆时针方向转到底，使亮度减到最小，然后再断开电源开关。

5、在观察荧屏上的亮斑并进行调节时，亮斑的亮度要适中，不能过亮。

示波器前面板

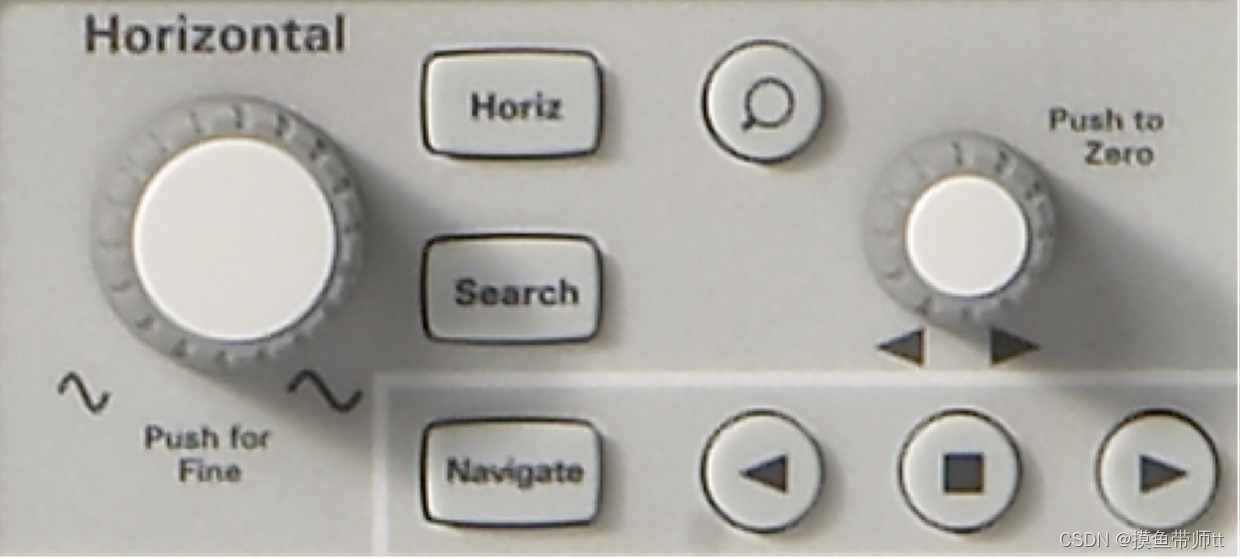

首先让我们了解示波器上最重要的控件／旋钮。在示波器顶部附近是“水平”控件，如图 4 所示。较大的旋钮用于设置水平刻度调整 （秒／格）。此控件可用于设置显示波形的 X 轴刻度调整。一个水平“格”为每个垂直网格线之间的 Δ-time。如果要查看更快的波形 （频率较高的信号），则将水平刻度调整设置为较小的 sec/div 值。如果要查看更慢的波形 （频率较慢的信号），则通常将水平刻度调整设为较高的 sec/div 设置。“水平”部分中较小的旋钮可用于设置波形的水平部分。换句话说，使用此控件可以左右移动波形的水平位置。示波器的水平控件（s/div 和位置）通常称为示波器的主要“时基”控件。值得注意的是，旋钮都是可以按下的。用来调整时基设置的旋钮按下是在精调与粗调之间切换。用来控制水平位移的旋钮按下可以迅速将波形的偏移归零。

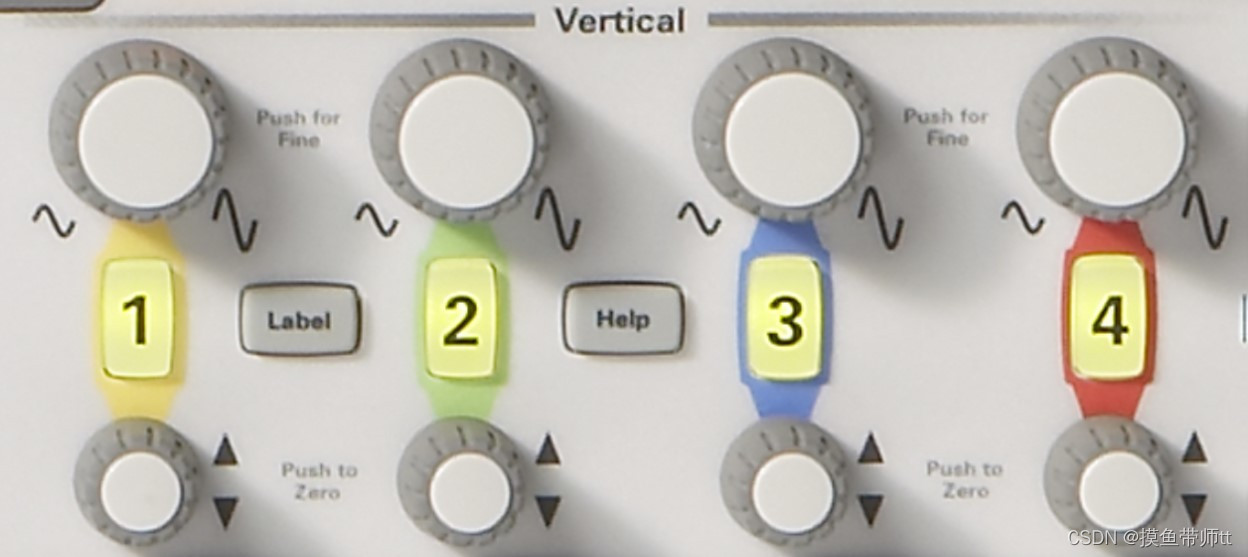

 示波器底部附近垂直部分（在输入 BNC 的正上方）中的控件／旋钮（请参考下图）可用于设置示波器的垂直刻度调整。如果使用双通道示波器，则有两对垂直刻度调整控件。如果使用四通道示波器，则有四对垂直刻度调整控件。垂直部分中每个输入通道的较大旋钮可用于设置垂直刻度调整系数 （伏／格）。这是波形的 Y 轴图形刻度调整。一个垂直“格”为每个水平网格线之间的 Δ-volts。如果要查看相对较大的信号 （高峰峰值电压），则通常将 Volts/div 设置设为相对高的值。如果查看小的输入信号电平，则应将 Volts/div 设置设为相对低的值。垂直部分中每个通道的较小控件／旋钮是位置／偏移控件。您可以使用此旋钮在屏幕上上下移动波形。垂直调整旋钮也是可以按下的。用来调整通道垂直分辨率的旋钮按下是在精调与粗调之间切换。用来控制垂直位移的旋钮按下可以迅速将波形的垂直偏移归零。

触屏开关以及Entry控件在此不做赘述。
