自动浇花系统的电路分析

目录

​​​电源电路

复位电路和晶振

UCB转TTL

---

​​​电源电路

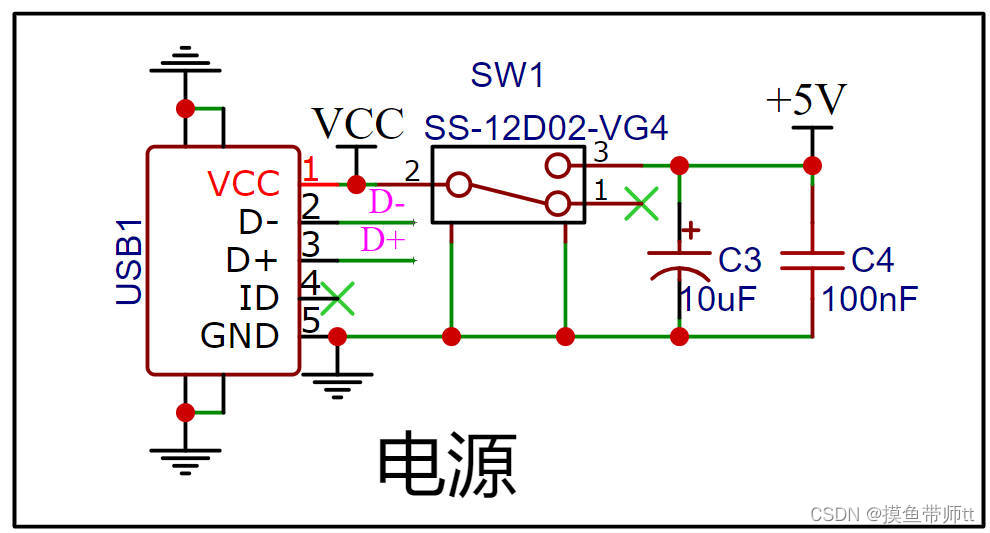

首先是电源电路，我们来看电源电路的原理图。

首先忽略D+、D-，我们先来看电源本身，除了两头的接地和VCC（这是USB接口的特性），我们观察到右侧还有两个并联的电容和一个开关。
两颗电容的功能：大的电解电容用来对低频干扰滤波，由于电解电容结构是卷绕而成，存在电感分量，对高频阻抗较高，所以再并联一个小的瓷片电容用来对高频、脉冲干扰滤波，保证电源电压平稳无纹波存在。

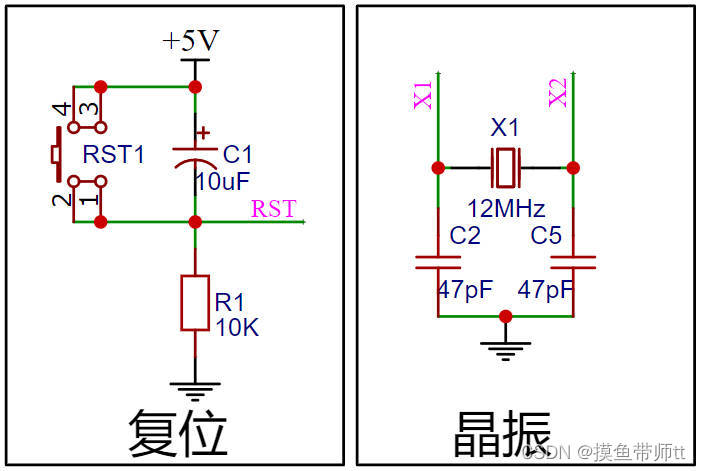

复位电路和晶振

接下来看看复位电路，复位电路主要由开关，电阻，电容组成。
电阻的作用不是限制电流的大小,而是控制复位时间.电容充电时间与RC的值成正比。
复位电路中的电容只是在上电那一会儿起作用，充电瞬间电容有电流流过，所以RST端得到高电平，充电结束后没有电流了，则RST端变为低电平。
晶振电路在单片机内部有相应的电路，电路里一定会有电源的。
让复位端电平与电源电平变化不同步
让复位端电平的上升落后于电源电平的上升，在一小段时间内造成这样的局面：
1. 电源达到正常工作电源
2. 复位电平低于低电平阈值（被当作逻辑0）
这种状态就是复位状态。仅用一个电阻是不可能同时实现这两条的。
复位，就是提供一个芯片要求的复位条件，一般是N个机器周期的固定电平。
低电平复位就是芯片可正常工作后保持N个以上周期的低然后变高即可。
高电平复位就是芯片可正常工作侯保持N个周期以上的高然后变低即可。

晶振电路比较简单，由一颗晶振和两颗电容组成。

晶振旁边接的两个电容，作用是负载频率不同决定振荡器的振荡频率不同。标称频率相同的晶振，负载电容不一定相同。
普通单片机的晶体振荡器在并联谐振状态下工作，这也可以理解为谐振电容器的一部分。 根据晶体制造商提供的晶体负载要求进行选择。 换句话说，晶体的频率是在其提供的负载电容下测量的，这可以确保频率值的最大误差。
同时，还可以保证温度漂移等错误。 两个电容器的值相同，或者相差不大，如果相位差太大，则容易引起共振不平衡，容易停止振动或根本不振动。

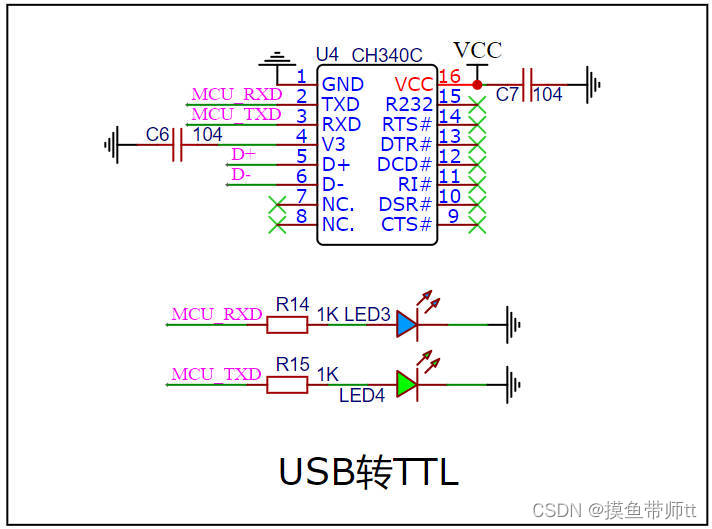

UCB转TTL
