一、题目
北京的地铁交通网络已经基本成型，建成的地铁线十多条，站点上百个，现需建立一个换乘指南打印系统，通过输入起点和终点站，打印出地铁换乘指南，指南内容包括起点站、换乘站、终点站。
（1）图形化显示地铁网络结构，能动态添加地铁线路和地铁站点。
（2）根据输入起点和终点站，显示地铁换乘指南。
（3）通过图形界面显示乘除路径。

二、软件功能
功能主要功能包含地铁网络线路的查看，地铁换乘指南查询，动态添加线路站点等。
线路图查看：

• 查看北京地铁网络线路图，包括通过键盘、鼠标拖放、放大缩小等简易查看操作；
• 查看地铁线路信息，包括线路段、包含站点等；
• 查看地铁站的详细信息，包括站点地理坐标、所属线路等
  换乘指南查询：

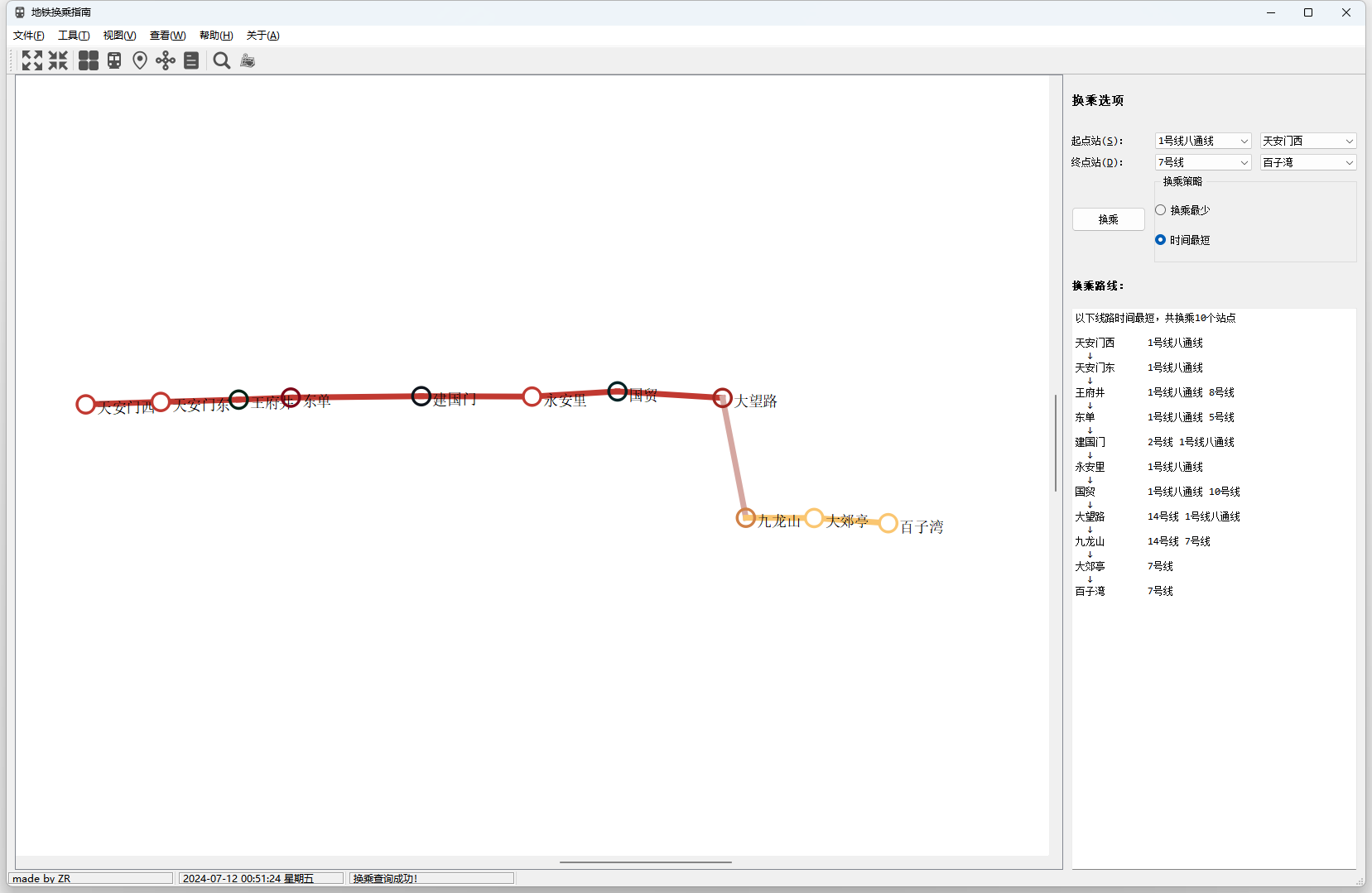

• 提供地铁换乘查询，可通过视图方便的查看乘坐路线和换乘路线；
• 提供最小出行时间的换乘策略指南
• 提供最小换乘次数的换乘策略指南
  动态添加线路：

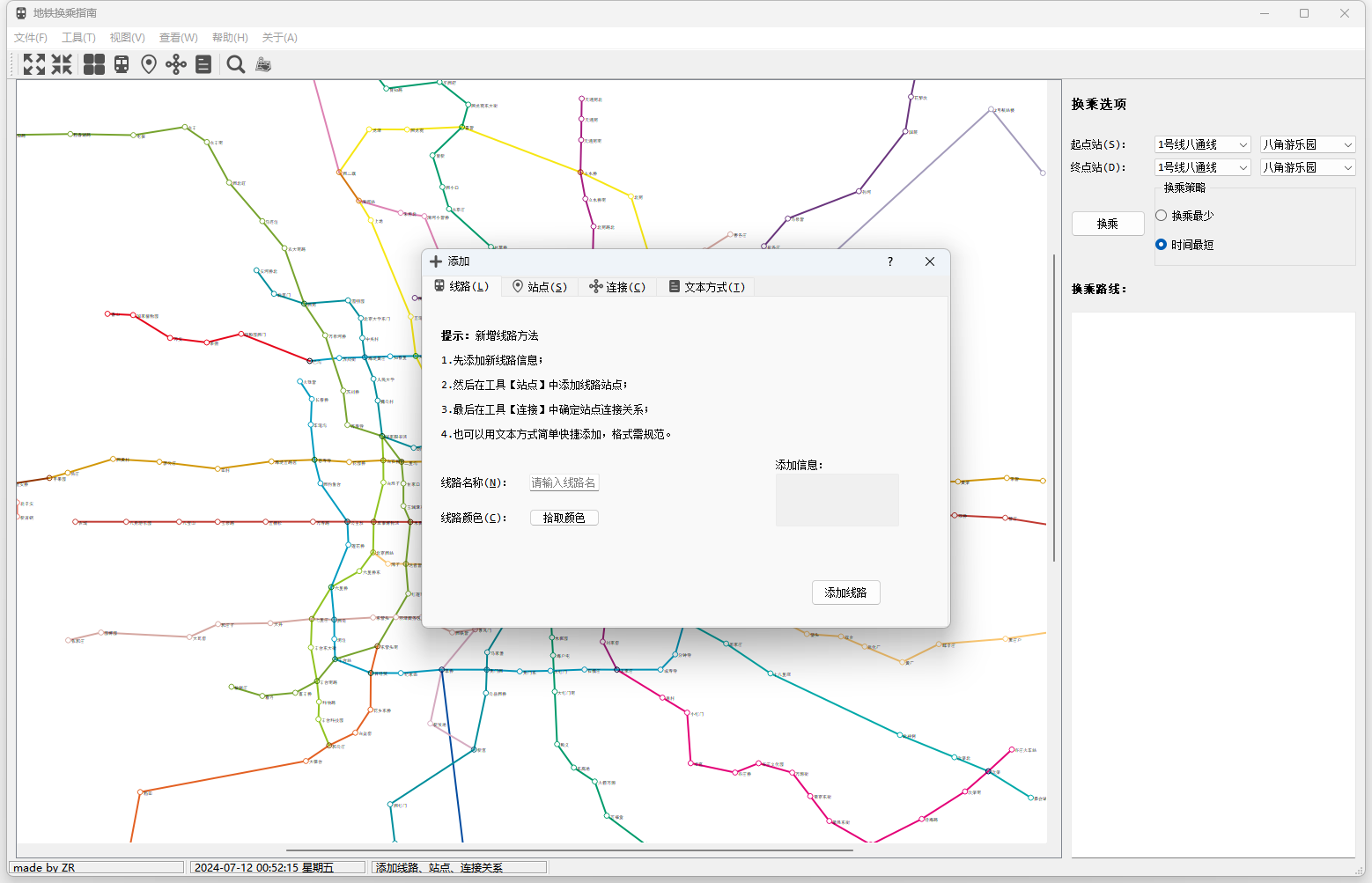

• 动态添加线路，可根据需要新增线路；

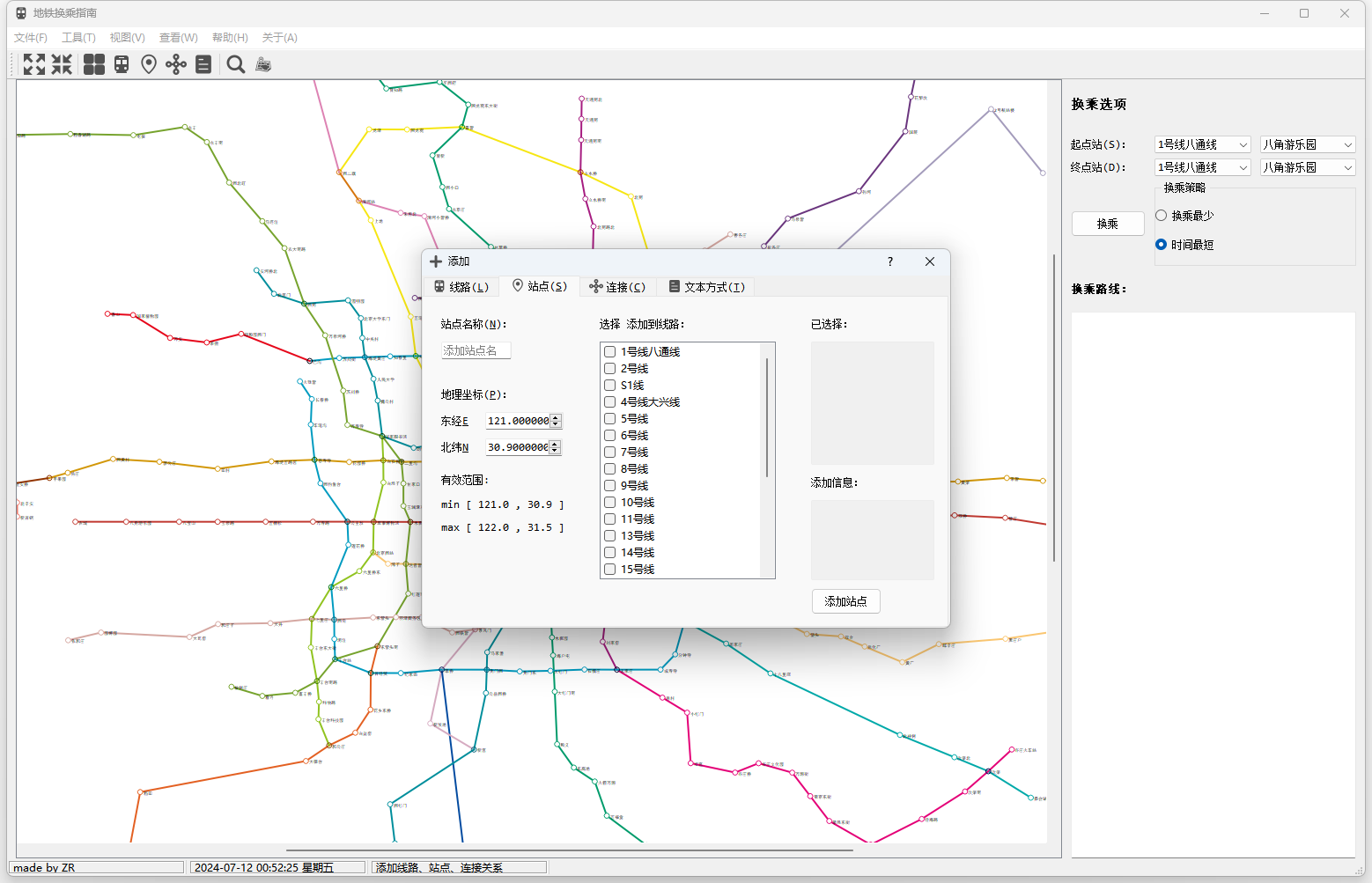

• 动态添加站点，可根据需要新增站点；

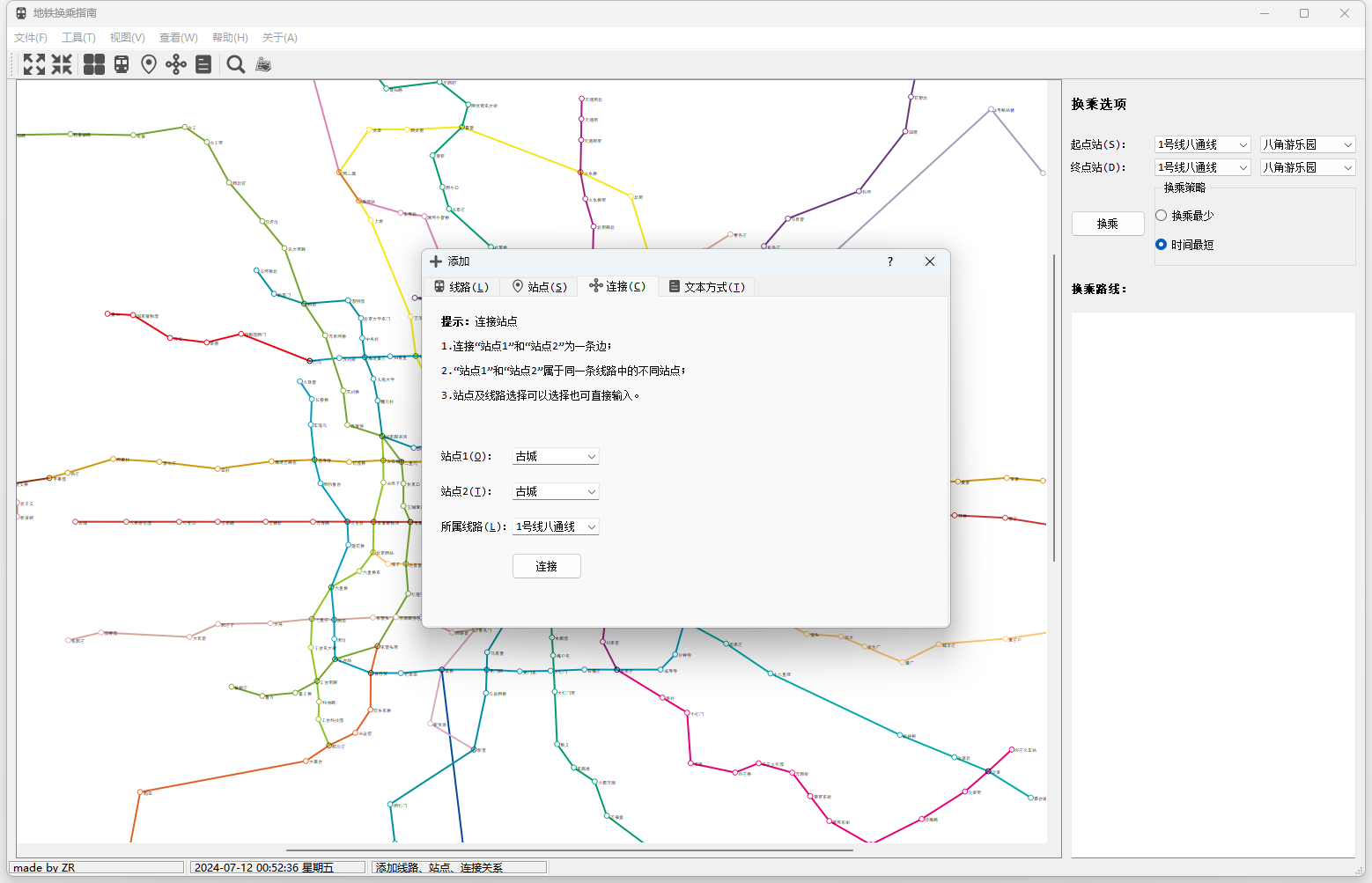

• 动态添加连接，可根据需要新增站点连接；
• 文本方式简易添加，方便快捷；
  帮助：
• 提供软件使用帮助和说明；
  关于：
• 提供软件制作信息；

上述所有功能采用面向对象的方法通过C++语言程序结合QT框架实现，后面会详细介绍。

三、设计思想
实现思路
1.系统分析，明确功能要求
在做应用程序之前都会先明确软件的需求是什么，知道了要实现那些功能才能去细化用什么方法实现，实现的系统架构是什么，初步规划程序的基本流程和核心算法。在认真读题后，明确功能要求后，开始下一步操作。
2.MVC模式系统架构
MVC模式即为模型-视图-控制器结构模式，这种软件架构模式是一种常用的设计。在本次系统结构中，大致采用此种模式，前后端实现分离，前端主要考虑与用户的交互，例如设计怎样的视图，地铁网络线路图如何展现等，后端主要是数据和算法的处理，将复杂的功能和数据交由后端处理，前后端实现函数接口，从而完成整个软件系统的架构设计。
3.设计后端数据结构和接口
本次综合应用程序，基本上的数据结构都有涉及，例如网络线路的连接情况需用图结构、算法实现有队列，静态存储有线性表，名字到存储位置有哈希映射，分析好数据结构之后，根据需要将后端系统的接口进行设计，例如最短路径的查询、添加线路站点等均需接口。
4.分块实现，逐步求精
系统结构和数据结构、算法等相应设计好后，就开始逐步实施了，从前端开始，对每个功能要求的前端界面和交互进行细化，实现前端代码，对每个功能的前端实现后，完善后端接口函数，完成所有前端后，后端也基本同步完成，从而完成整个程序的实现。

数据结构分析
本次程序设计站点、线路及其关系的存储表示和相应的算法，所有线路和站点名字是唯一的，表示线路的网络关系时，每个站点可看做一个节点，站点的联系看做一条边，网络结构显然用图结构存储，对每个站点和线路来讲，不会有删除操作，会有添加要求，最频繁的是查询需求，所以用顺序表存放最为合适，将站点和线路名和存储位置的下标值进行哈希关联，可方便访问。
