一、规范要求

1、协议章节

4.5.13 RF/TRM/CA/BV-13-C [EDR In-band Spurious Emissions]

2、测试目的

确认在该设备所使用的频率范围内，DPSK 发射机产生的多余信号的强度低于规定的水平。

二、测试方法

1、样机初值条件：

IUT测试模式：loop back 或 TX mode 关闭白噪声

IUT Hopping off.

IUT（被测设备）以最大输出功率向测试仪回传信号。

2、测试步骤:

方法一：频谱仪

测试步骤

发射频率由索引 M 定义（发射频率 f(M) 根据 6.3 节计算，用 M 代替 k）。同样，测量频率由索引 N 定义。N 的选取应覆盖整个测试范围，详见 6.3.1 节。
a) 测试仪发送所支持的最长的 π/4 - 差分四相移键控（π/4 - DQPSK）数据包类型（2 - DHx 或 2 - EVx），其净荷为包含PRBS9的最大长度。
b) 将被测设备（IUT）设置为在 (fTX)=f(3)（M=3）频率上发射。
c) 将 N 设为 0。
d) 频谱分析仪应按以下方式设置：

扫描范围：Zero Span
中心频率：f(N) - 450kHz
分辨率带宽：100 kHz
视频带宽：300 kHz
检波器：Average
模式：Max Hold
选通：Edge
选通延迟、长度：调整以包含保护期、数据包的差分相移键控（DPSK）部分和功率下降斜坡
扫描时间：设置取决于数据包长度（一个完整的数据包）
扫描次数：10 次

e) 若 ∣M−N∣>1：

i) 将中心频率设置为 f(N)−450 kHz，并令 n:=1。
ii) 确定扫描轨迹的最大值 PTXn。
iii) 将中心频率增加 100 kHz，并令 n:=n+1。
iv) 重复步骤 ii) 和 iii)，直到中心频率 >f(N)+450 kHz。
v) 计算 PTX(f)=∑(PTXi)，i=1⋯10。

f) 若 (M−N)=+1：

i) 将中心频率设置为 f(N)−450 kHz，并令 n:=1。
ii) 确定扫描轨迹的最大值 PTXn。
iii) 将中心频率增加 100 kHz，并令 n:=n+1。
iv) 重复步骤 ii) 和 iii)，直到中心频率 > f(N) -50 kHz。
v) 计算 PTX - 26dB (f)=Sum(PTxi)/5，i=1⋯5。

g) 若 (M−N)=0：

i) 将中心频率设置为 f(N)−450 kHz，并令 n:=1。
ii) 确定扫描轨迹的最大值 PTXn。
iii) 将中心频率增加 100 kHz，并令 n:=n+1。
iv) 重复步骤 ii) 和 iii)，直到中心频率 >f(N)+450 kHz。
v) 计算 PTXref(f)=max(PTXi)，i=1⋯10。

h) 若 (M−N)=−1：

i) 将中心频率设置为 f(N)+50 kHz，并令 n:=1。
ii) 确定扫描轨迹的最大值 PTXn。
iii) 将中心频率增加 100 kHz，并令 n:=n+1。
iv) 重复步骤 ii) 和 iii)，直到中心频率 >f(N)+450 kHz。
v) 计算分贝 (f)=∑(PTXi)/5，i=1⋯5。

i) 将 N 设为 N+1。
j) 重复步骤 d) 至 h)，直到 f(N) 高于最大发射频率。
k) 将被测设备（IUT）的发射频率 (fTX) 设置为以下频率，重复步骤 c) 至 i)：

中间工作频率；
频率 f(Mmax−3)，其中 f(Mmax) 为最高工作频率。
这些频率及相关的接收频率在 6.3.2 节中定义。

l) 如果被测设备（IUT）支持 8 进制差分相移键控（8DPSK）调制，当被测设备（IUT）发送所支持的最长的 8DPSK 数据包类型（3 - DHx 或 3 - EVx），其净荷为包含PRBS9的最大长度时，重复步骤 b) 至 j)。

方法二：综测仪CMW500

(1) 按右侧“Input Signal”软键，选择屏幕下方的“Packet Type...”，更换测试数据包类型为2DH5、3DH5。

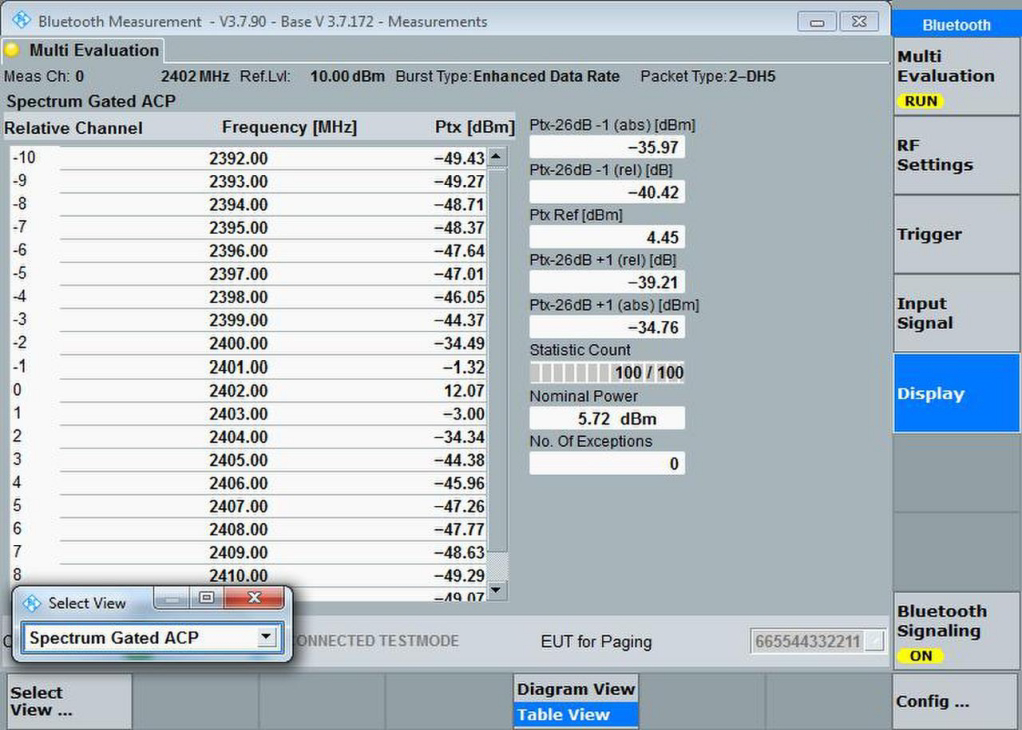

(2) 按右侧“Display”软键，选择“Spectrum Gated ACP”视图，按屏幕下方软键“Table View”，读取数据并
记录Ptx (f)。
(3) 按右侧“RF Settings”软键，选择屏幕下方的“Frequency/Channel...”更换测试信道，依次测试并记录数据。

测试条件

除非在个别测试用例中另有说明，否则以下内容在整个测试套件中均适用：

1. IUT 通过一个 50Ω 连接器与测试仪相连。如果没有天线接口，可以使用临时的 50Ω 接口或者合适的耦合装置。

2. 该测试案例应在正常运行条件下进行。

3、预期结果

当 ∣M−N∣=1 时， Ptx - 26dB(f) < PTXref - 26dB
当 ∣M−N∣=2 时， Ptx(f) < - 26dB
当 ∣M−N∣>3 时， Ptx(f) < - 40dB。对于每个工作频率 M，在 ∣M−N∣>3 的情况下，最多允许有三个频段存在例外情况。对于这些例外情况，PTX(f)<−20 dBm。

・注释
本测试与《测试要求手册 / 一致性评估 / BV-06-C》类似，不同之处在于此处的测量选通仅覆盖数据包的差分相移键控（DPSK）部分。
