【开源】国产安路FPGA实现多路视频拼接，四分屏显示+分屏时视频自动移动（一）

前言

四分屏显示+分屏时视频自动移动可以分成两个部分，本文先介绍如何实现四路视频源的拼接。

硬件平台：anPH1A 开发板链接

软件版本：TD6.0

本工程所有的代码均已上传至Github，开源工程链接，可以把bit流文件直接烧录至anPH1A开发板进行验证。还请大家给点点star喽~ ，如果有不理解的地方，欢迎评论区讨论~ 。有写错的地方也请大家评论区批评指正~

一、设计概述

除去DDR3控制器、FIFO等常用IP，本设计所用到的主要的IP模块如下。

IP	功能	来源
uidbuf	基于FDMA信号时序的缓存控制器 适合用于基于RGB时序的视频数据或者数据流传输	米联客
uiFDMA	基于AXI总线的自定义内存控制器 简化AXI总线的控制，完成数据的搬运	米联客
uivtc	视频时序控制器，产生视频时序信号	米联客
uidbufw_interconnect	基于FDMA信号时序的多路数据仲裁模块 不必使用AXI interconnectIP核，减少逻辑资源的使用	个人开发

其中uidbufw_interconnect模块相比于AXI interconnect IP模块，使用简单，在搭建四路视频拼接时，可以节省更多的逻辑资源，具体原因见下文。

二、系统实现方案

2.1 理论分析

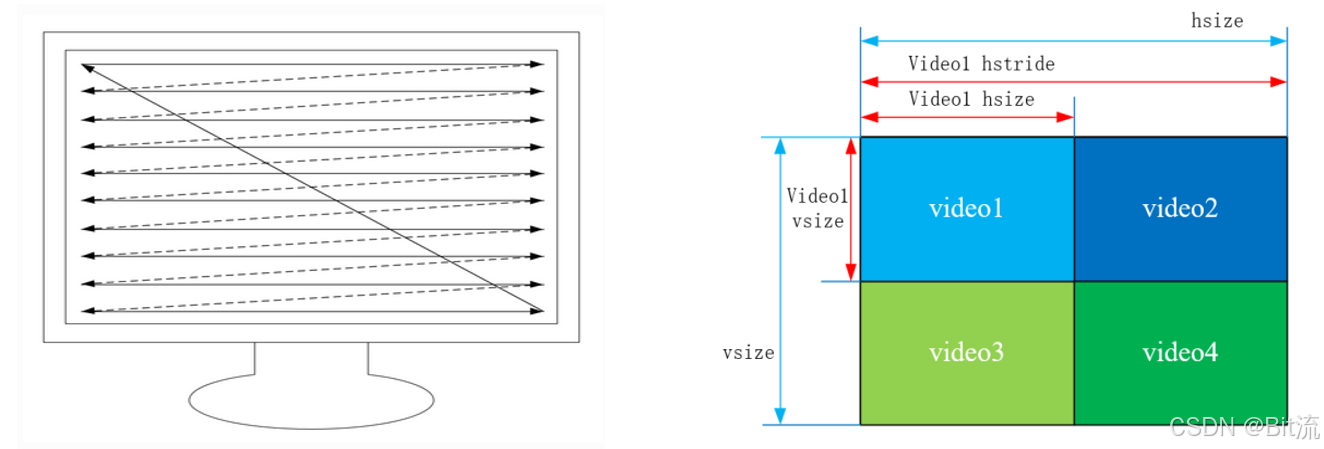

我们首先需要理解显示器是如何通过逐行扫描来显示图像的。如图所示，这种扫描方式是从左到右、从上到下进行的。在读取DDR3中存储的数据时，是按照地址顺序读取的，那么为了在屏幕上实现多个视频画面的分屏显示，我们需要一种特殊的数据存储和寻址策略，以确保每个视频画面能够正确地显示在屏幕上的指定区域。

以video1为例，以下是实现分屏显示所需的关键参数和步骤：
1、视频数据存储格式：视频数据以RGB565格式存储，即每个像素由两个字节组成，一个像素对应两个地址。（在uidbuf IP中，一个地址对应的是一个字节）

2、存储地址的计算：一帧视频数据不是连续顺序写入DDR3，而是在写入一行数据后进行地址的跳跃。假设整个屏幕的分辨率为1280×720，video1、2、3、4的分辨率为640×360。

那么在存储video1的数据时，每当写入Video1 hsize（640）个数据后，就会进行一次地址跳跃，跳过Video1 hstride（1280）与Video1 hsize（640）之间的差值，即640×2个地址（乘2是因为每个像素由两个字节组成，一个像素对应两个地址），开始存储下一行像素。因此可以设置每次突发写入DDR3一行的数据量（640个数据）。

每一个视频的第n行的起始像素的存储地址的计算方式均为W_BASEADDR+n× 1280×2，唯一的区别就是W_BASEADDR不同。举个例子，以video1为例，W_BASEADDR=0，第一行第一个像素点写入的地址为0，第二行第一个像素点写入的地址为1280×2=2560。乘2是因为每个像素由两个字节组成，一个像素对应两个地址。（在uidbuf IP中，一个地址对应的是一个字节）。

四路视频第一个像素的写入地址如下表所示

四路视频	W_BASEADDR（第一个像素起始地址）
video1	0
video2	640×2=1280
video3	1280×360×2=921600
video4	921600 + 640×2=922880

2.2 系统框图

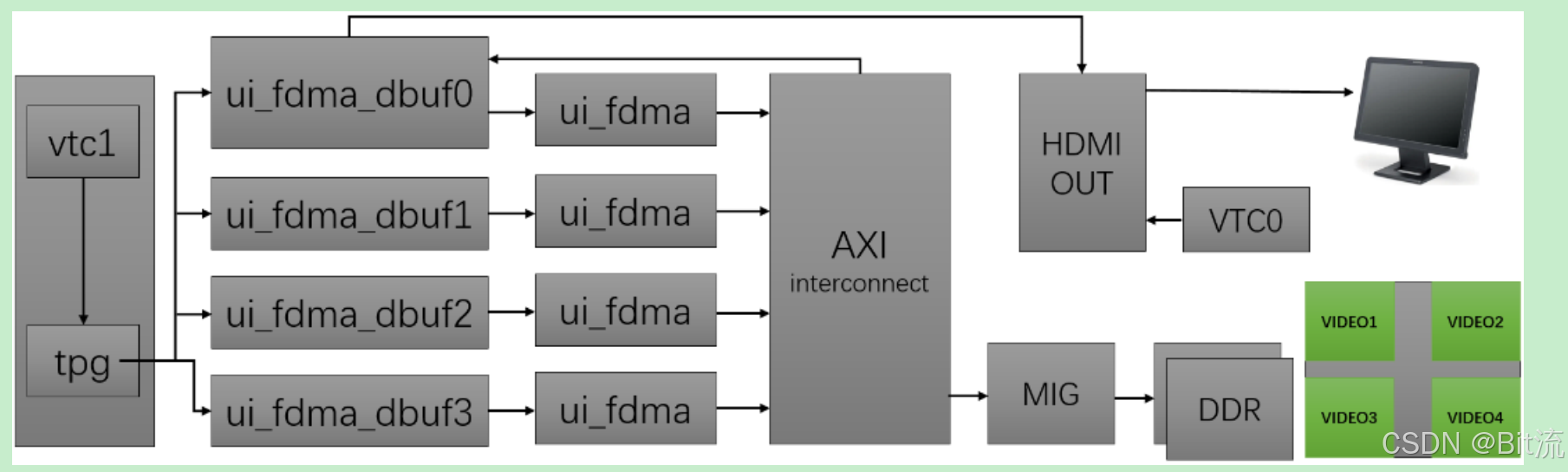

关于四路视频拼接，目前已经有一些例程，比如米联客的基于 fdma ddr 多路视频数据构架方案，其系统方案如下。

该方案就是把每一路视频数据在写入的时候都对应一个uidbuf + uiFDMA，然后使用AXI interconnect IP进行四路数据的仲裁写入。
由于写的时候已经把像素点写入了DDR3对应的位置（需要四个uidbuf_w），那么在读取的时候直接顺序读取(需要一个uidbuf_r)就可以实现分屏显示的效果。

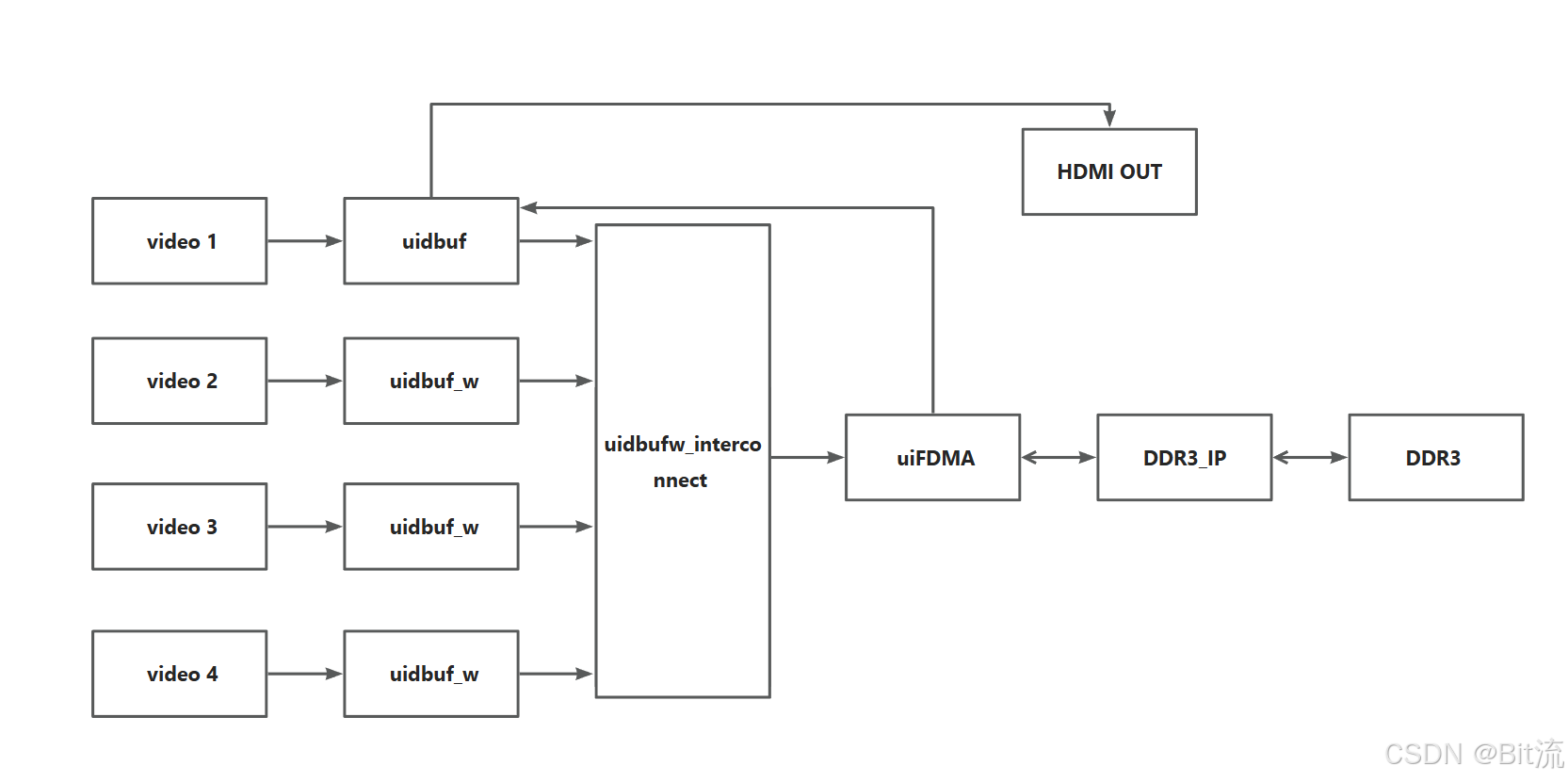

最开始我也想采用这种方案进行四路视频的拼接，但是由于刚开始是使用的TD5.6进行开发，该软件内没有AXI interconnect IP核，所以不得不考虑如何更方便的进行数据的仲裁。于是便有了自己开发的uidbufw_interconnect IP，该IP直接对uibuf与fdma之间的信号进行仲裁，此方案框图如下：

可以把这个和上述已有的方案进行对比，不难发现，我们只使用一个FDMA就可以，只需要对uidbuf和uiFDMA之间的信号进行仲裁即可，不必像上述方案那样，每一路视频都对应一个FDMA模块，在节省逻辑资源使用的同时也很好的解决了没有AXI interconnect IP 的问题。

三、移植注意事项

1、 在本工程中，为了减少ERAM资源的使用，我们将图像像素点在DDR3中的存储和读取格式设置为RGB565格式，其中每个像素点占用16bit，并将DDR3的数据位宽设置为16bit。由于DDR3的突发传输长度固定为8，每次突发传输8次16bit数据，即总共传输128bit。因此，在进行DDR3存取时，FIFO的读写位宽可以设置为16bit和128bit。与此不同，若将图像像素点的存储格式设置为RGB888格式，每个像素点将占用24bit，并将DDR3的数据位宽设置为32bit。在这种情况下，进行存取时，FIFO的读写位宽将为32bit和256bit，这样会导致ERAM资源消耗的加倍。
2、本工程把四路视频源拼接模块输入的视频分辨率为1280×720，如果要改为1920×1080，需要更改
down_samping_2x2、uidbuf、uivtc模块的参数。

四、上板验证

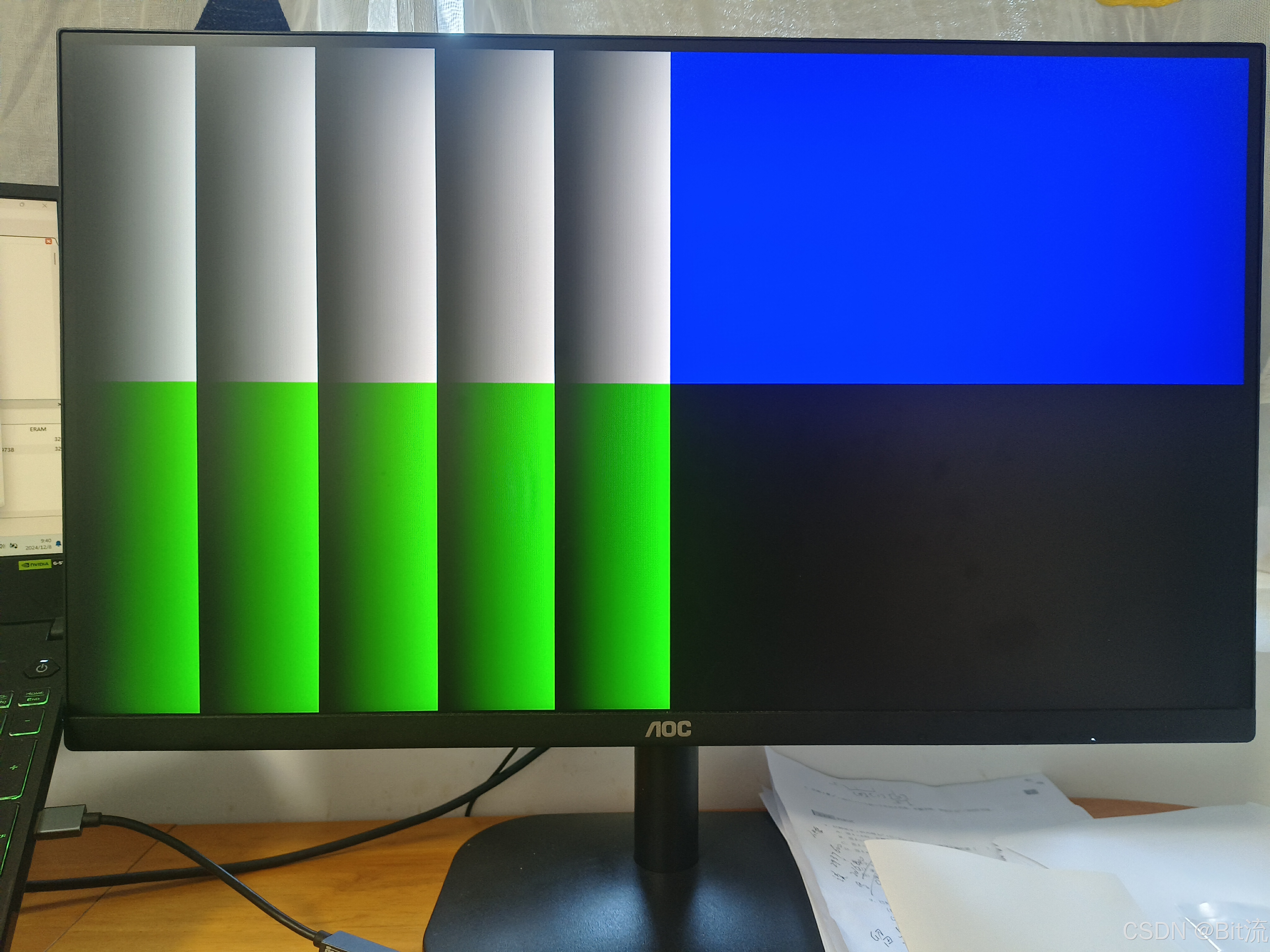

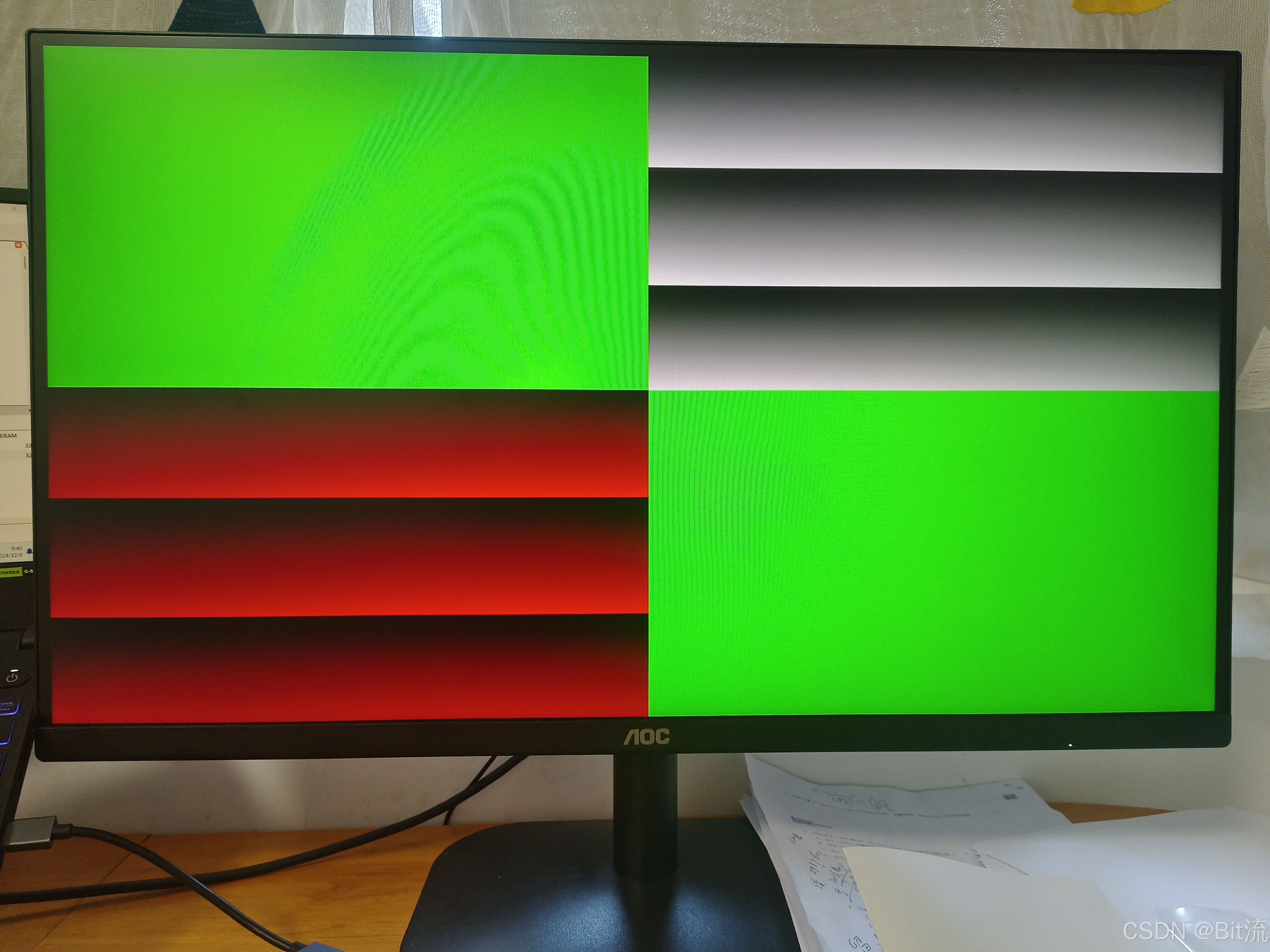

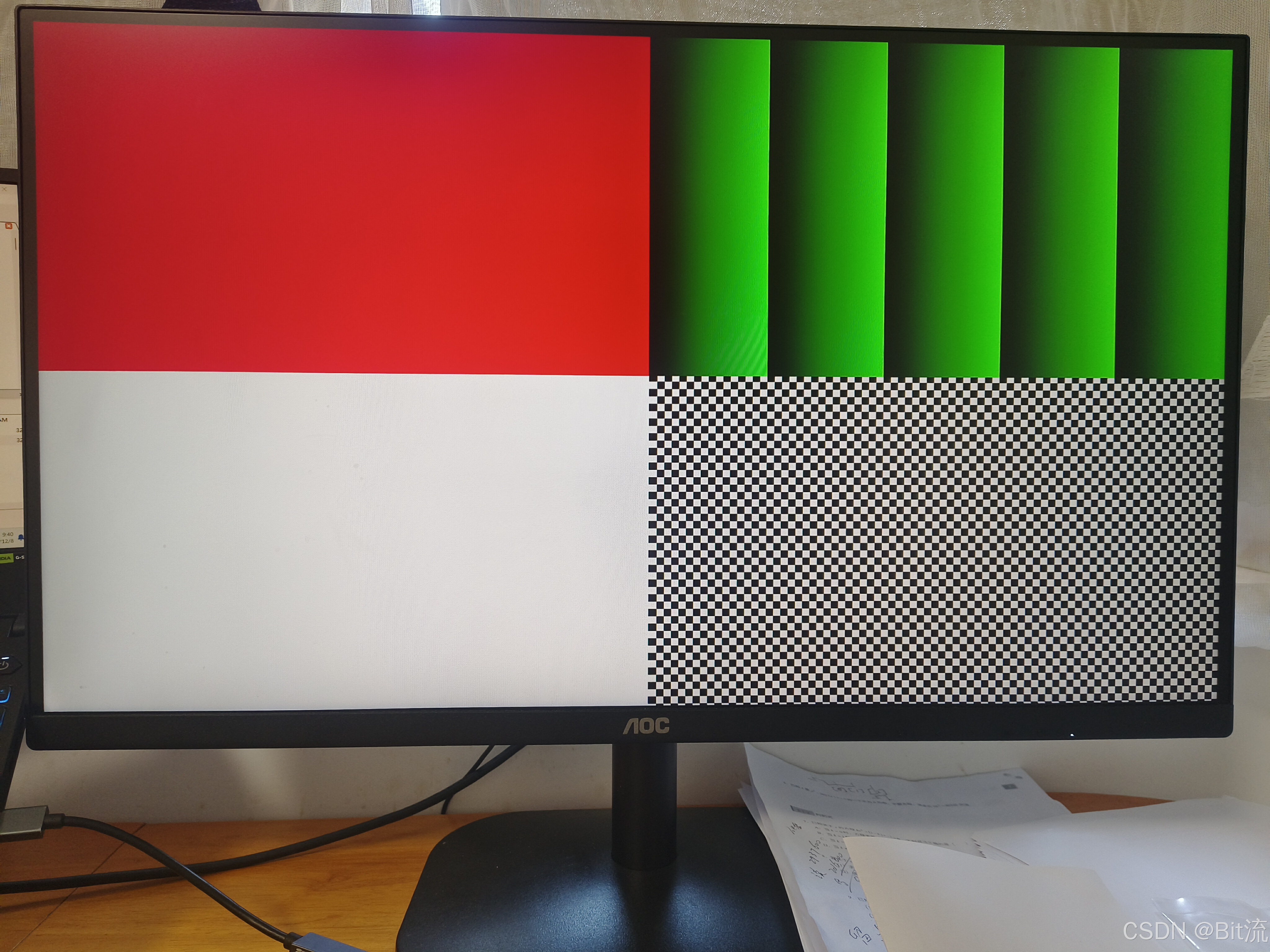

四路视频数据是由FPGA内部产生的测试数据，四路视频拼接效果图如下。

五、总结

此方案的四分屏显示是从写的角度出发，在写的时候进行跳跃地址写入，把像素按照分屏显示的顺序排列好，这样读取的时候顺序读取即可。可以考虑一下如果写的时候是正常写，从读的角度出发，该如何实现四分屏？下一篇文章：分屏时视频的自动移动便是从读的角度出发设计的方案。文章链接
