3，完成一个左移到头接着右移，右移到头再接着左移的花样流水灯程序。

1）效果

2）代码

一、实验的背景和意义

通过流水灯实验进一步增进对51单片机电路的感性认识，加深对理论方面的理解。了解软硬件的有关知识，并掌握软硬件设计过程、方法及实现，为以后设计和实现应用系统打下良好基础。另外，通过简单课题的设计练习，使我们了解必须提交的各项工程文件，达到巩固、充实和综合运用所学知识解决实际问题的目的。
本实验采用STC89C52RC单片机为中心器件来实现P0并行口控制8只LED小灯进行流水灯显示实验。

二、实验目的

1、进一步掌握编程软件Keil uVision4和下载软件STC-ISP-v4.80等的使用方法；
2、掌握51单片机并行口输出方式的编程；
3、掌握延时程序的编写和应用。

三、实验步骤

同51单片机实验01-点亮LED小灯-CSDN博客相应操作。

四、实验仪器

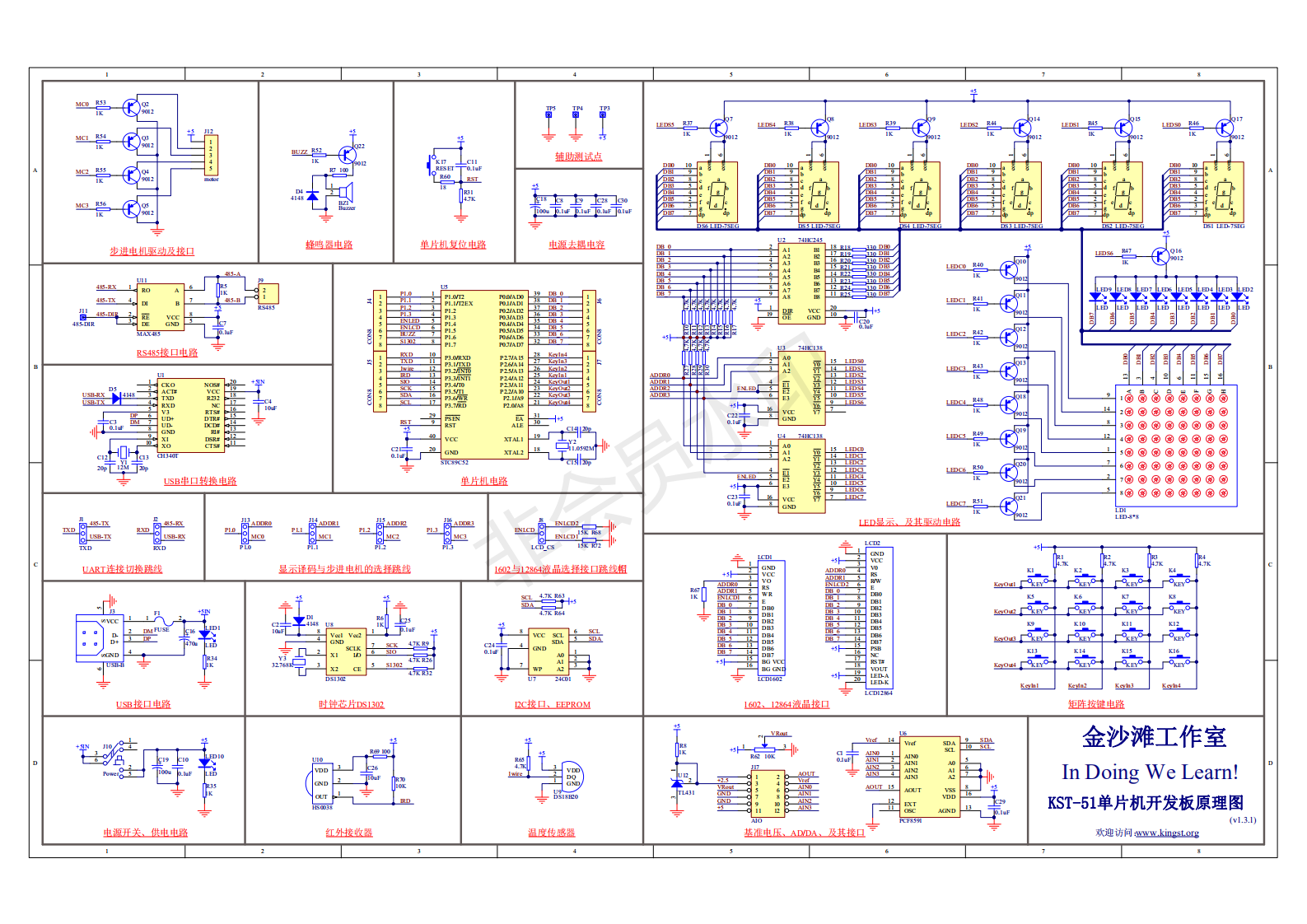

计算机1台、KST-51开发板1套。

五、实验任务及要求

1，从led4开始右移

学号末位和小灯对应关系同51单片机实验01-点亮LED小灯-CSDN博客。具体操作见本实验的后续要求。按照上述学号末尾对应的小灯作为开始，依次向右点亮其他小灯并循环，进行流水灯显示实验，编写完整c语言代码。

1）思路

因为我学号末尾时4，因此这里先以led4作为讨论的对象，其他的led灯皆可以此类推，进行点亮。

①起始灯（led4）

在实验01中，因为我只需要点亮一个小灯，因此需要用到P0口的只有一位，但是如果我要实现流水灯的效果，就需要使用到P0口的其他七位，来依次点亮led灯，即用到P0.0~P0.7，分别对应led2~led9。

最右边的小灯led2的P0口需要输入0b1111 1110 ，就是将最后一个led灯输入为低电平。其它为高电平，就会亮指定的led灯。

同理，led3亮起的二进制为0b1111 1101，led4为0b1111 1011，led5为0b1111 0111.......

通过观察，不难发现，都是0的移动。如果想要实现小灯向右移动，就需要0向左移，其它位为1。这个时候就引入了位移（<<左移和>>右移）这个概念，顾名思义，位移需要在二进制中进行，因为只有二进制数的每一个位都是显示出来的。当一个数开始向左移动时，它的左边就会溢出舍弃，右边就会产生空位，且产生的空位会自动给零补全。

这个时候我将led4（0b1111 1011）向左平移<<一位

就会得到 0b1111 0110，和led3的0b1111 1011不相等。显然，光通过位移是没法满足我的需求的，这个时候就可以再加上取反（~）这一运算，可以先将led4（0b1111 1011）取反→变成0b 0000 0100→之后再右移一位→得到0b 0000 0010。该二进制和led3 的0b1111 1011就差了取反。再次取反，就可得到led3。

【为什么会想到取反？主要是因为当用到位移，当一个二进制数中只有一个0，而其他位为1时，就可以对该二进制取反，进行位移，来得到我想要的效果。】

现在，我直接拿led4（0b1111 1011）取反后的结果0b 0000 0100来进行右移，最后再取反，来实现流水灯的效果。

一般来说，在代码中建议使用16进制来表示一个数，因此我将0b 0000 0100换算成十六进制，结果为0x04，之后再对0x04取反就可以表示led4这个灯，所以i编写语句：P0=~0x04。

就可以让led4灯作为起始灯亮起来。

②右移

实现右移就是让起始灯led4（因为我学号是4，就led4为例）的值0x04依次向右移>>1，并进行取反。并且需要在main方法里面定义一个变量r_move来控制向右移动的位数，当r_move为0时，表示没有移位，亮的是当前的起始灯led4，r_move=1时，向右移动1位，亮起led3，以此类推。

2）效果

从指定位置的led开始右移

3）代码☀

#include<reg52.h>
sbit addr0=P1^0;  // 138译码器低位输入
sbit addr1=P1^1; // 138译码器中位输入
sbit addr2=P1^2;// 138译码器高位输入
sbit addr3=P1^3; // 使能端es
sbit enled=P1^4; // 使能端 e1和e2
void main(){
    unsigned int r_move=0;  // 右移变量
	unsigned int i=0;  // for循环的形参
	addr2=1;   // 高电平
	addr1=1;
	addr0=0;   // 低电平
	enled=0;
	addr3=1;
	while(1){
	  P0=~(0x04>>r_move);  // 从led4开始右移
	  for(i=0;i<40000;i++);	  //软件延时
	  r_move++;			 //右移的位数自增
	  if(r_move==3){   // 如果移到最右边了，就右移位数重置位0
	     r_move=0;
	  }
	}
	}

2，从其他小灯并向右依次点亮其他小灯

以下是我的草稿：

呈现效果都测试过，都OK。如果不OK就评论区留言或者是私信我，最近放假，都在线。

1）从led3开始右移

令P0= ~(0x02>>r_move);

因为led3加上右边的led2，只需要进行两个位移，所以需要修改下面代码👇

 if(r_move==2){   // 如果移到最右边了，就右移位数重置位0
	     r_move=0;
	  }

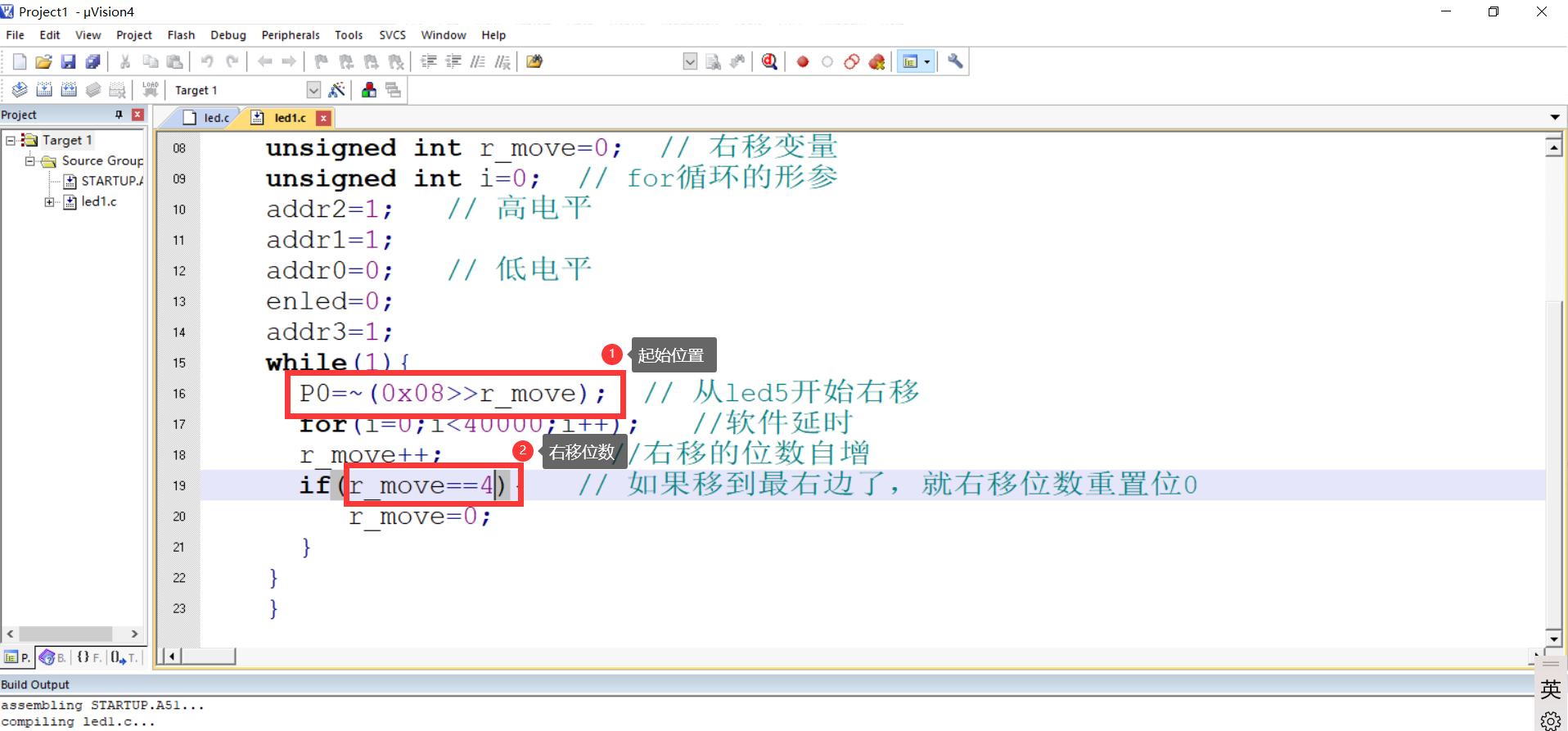

2）从led5开始右移

只需要修改下面两处👇

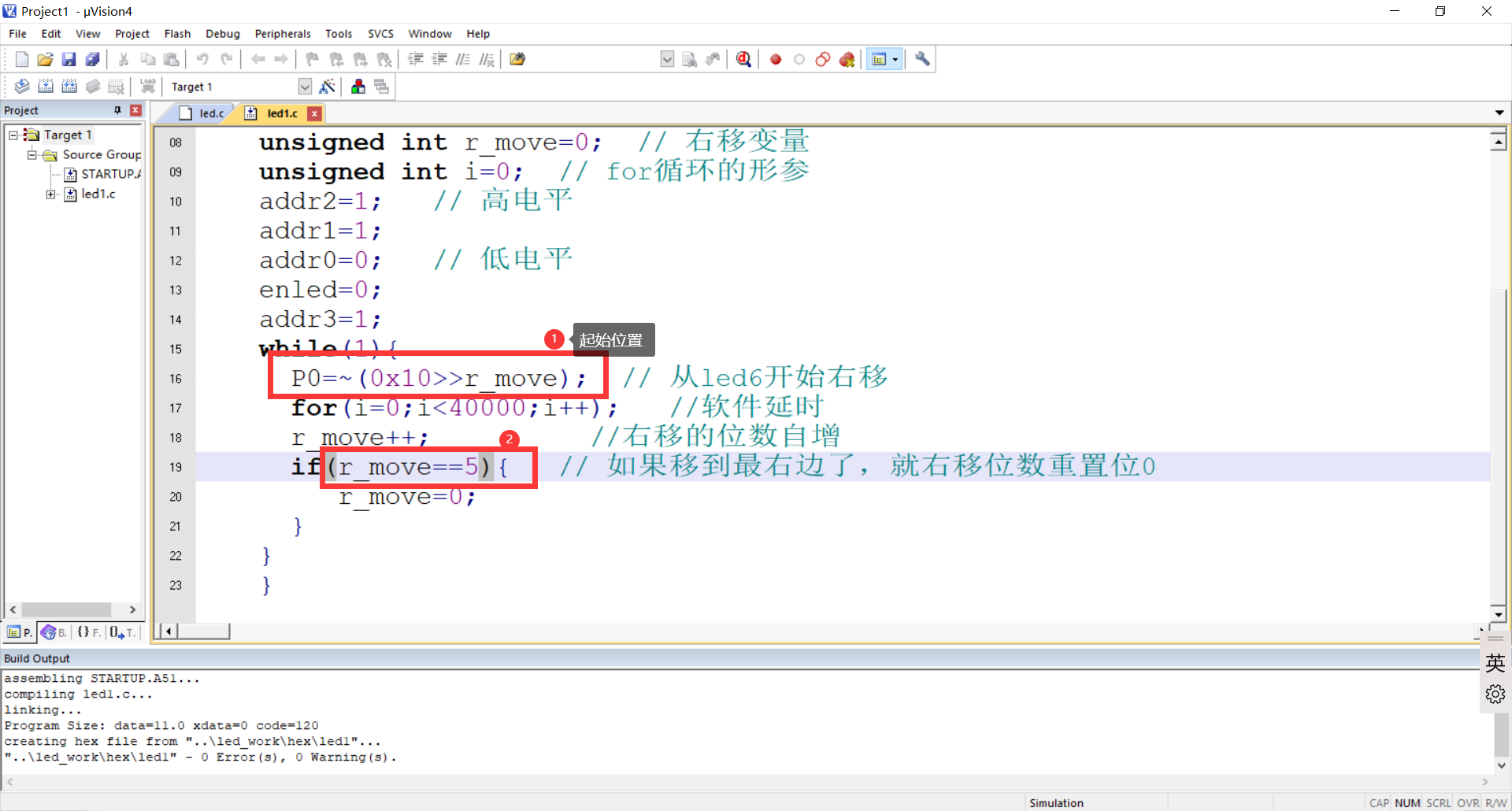

3）从led6开始右移

只需要修改下面两处👇

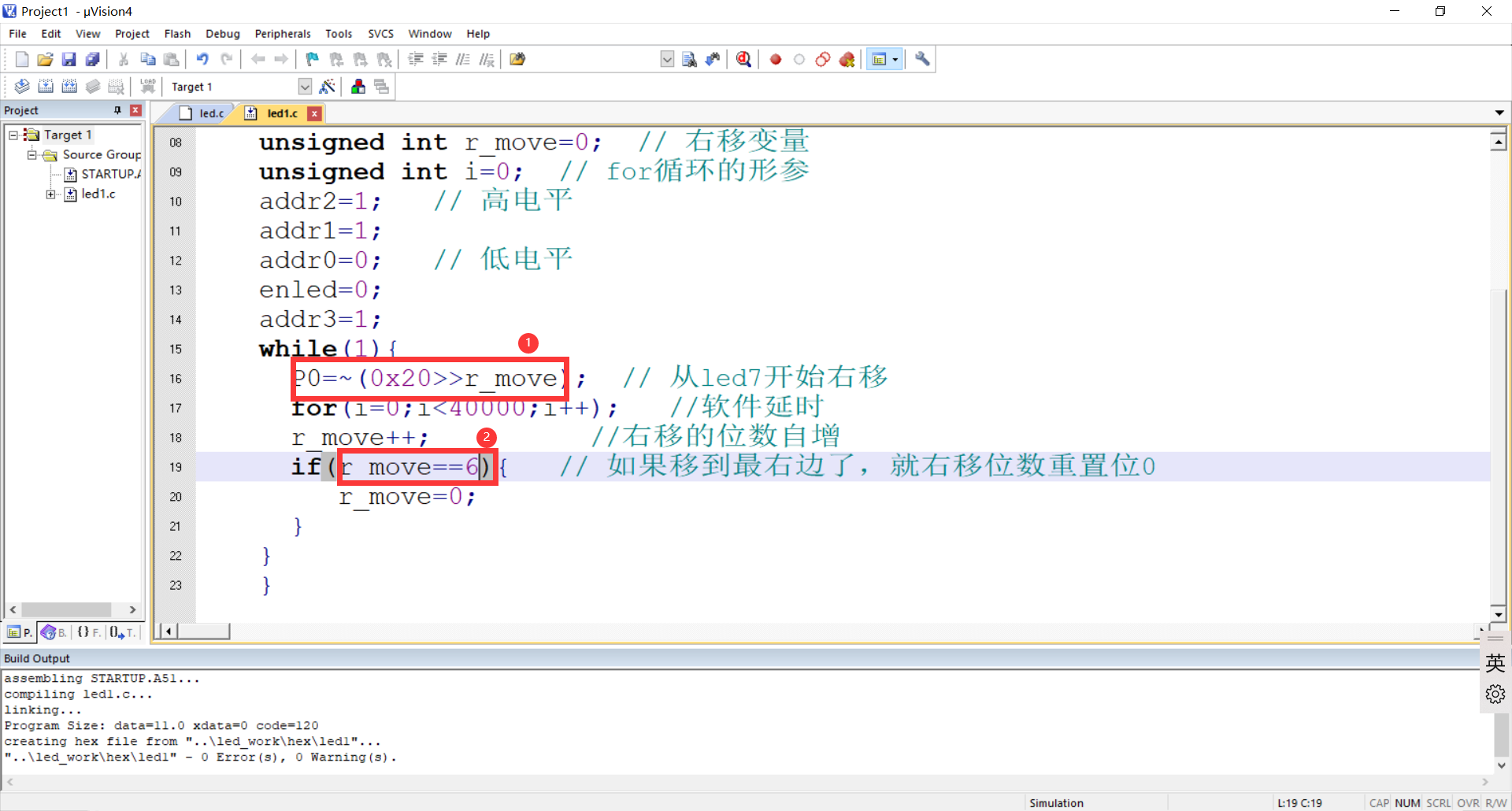

4）从led7开始右移

只需要修改下面两处👇

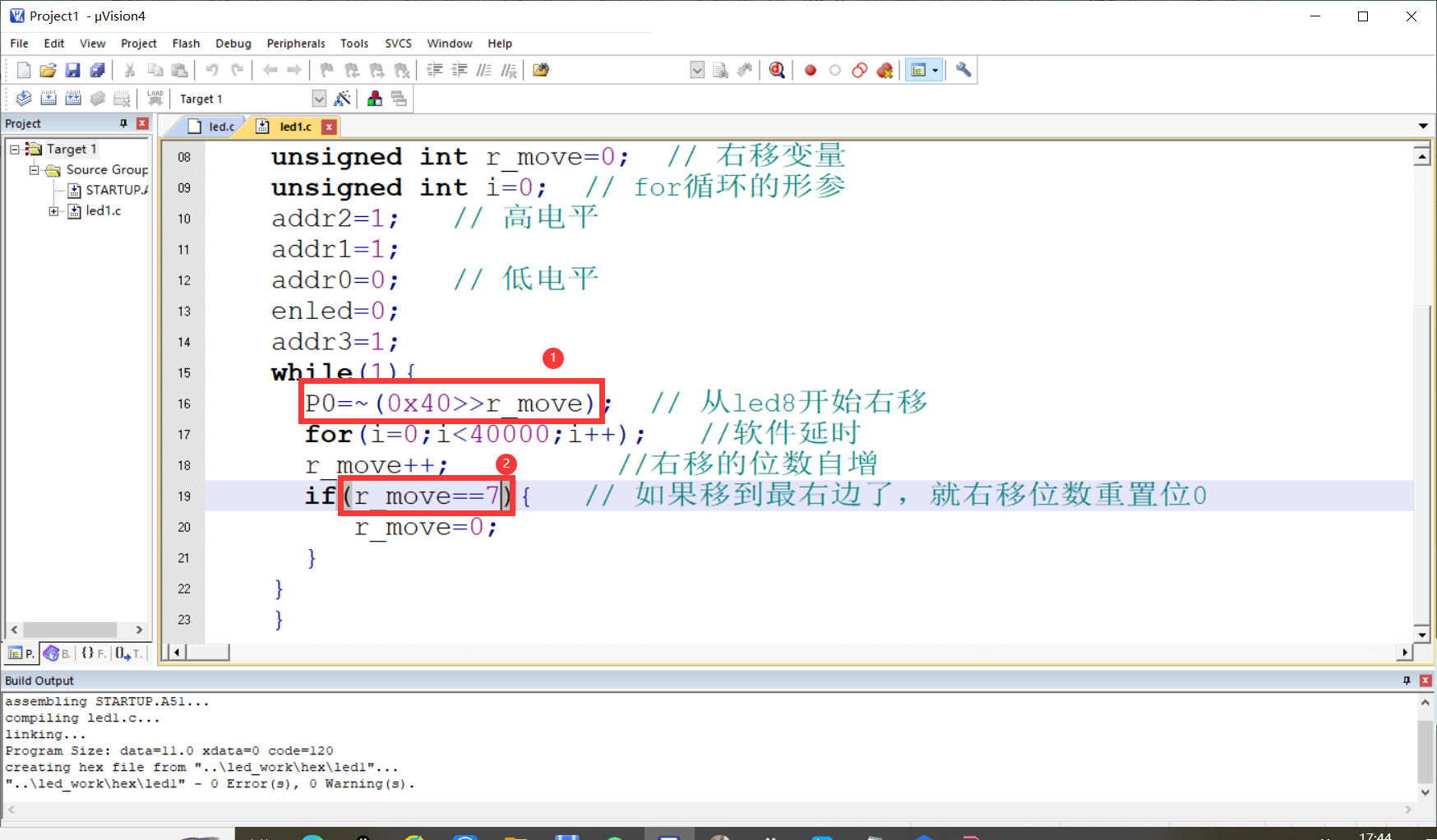

5）从led8开始右移

只需要修改下面两处👇

6）从led9开始右移

只需要修改下面两处👇

3，完成一个左移到头接着右移，右移到头再接着左移的花样流水灯程序。

1）效果

从左到右再从右到左的流水灯1

2）代码

#include<reg52.h>
sbit addr0=P1^0;  // 138译码器低位输入
sbit addr1=P1^1; // 138译码器中位输入
sbit addr2=P1^2;// 138译码器高位输入
sbit addr3=P1^3; // 使能端es
sbit enled=P1^4; // 使能端 e1和e2
void main(){
    unsigned int r_move=0;  // 右移变量
	unsigned int i=0;  // for循环的形参
	addr2=1;   // 高电平
	addr1=1;
	addr0=0;   // 低电平
	enled=0;
	addr3=1;
	while(1){   // 一直循环下面的操作

	  if(r_move<8){
	  P0=~(0x80>>r_move);  // 从led9开始右移
	  for(i=0;i<30000;i++);	  //软件延时
	   }
	  else if(r_move>=8 && r_move<14){   // 右移8位之后，左移从倒数第二位开始，直到正数第二位。右移共6位。
	     P0=~(0x01<<(r_move-7));  // 将P0重新赋值，变成左移
	     for(i=0;i<30000;i++);	  //软件延时
	  }
	  r_move++;			 //移动的位数自增

       if(r_move==14){   // 左移8位，右移6位，之后让位移置零
	  r_move=0;	  //第一次从左到右再从右到左完成后
	  }
	}

	}

有问题请在评论区留言或者是私信我，一天8h在线。
