LED非线性伏安模型matlab仿真实验

实验原理

LED非线性伏安模型
$$i_{LED}(v_{LED})=\{\begin{array}{ll}h(v_{LED})& v_{LED}⩾0\\ 0& v_{LED}<0\end{array}$$
其中v_LED表示输入电压，i_LED表示驱动电流
$$h(v_{LED})=\frac{f(v_{LED})}{(1+(\frac{f(v_{LED})}{i_{max}}{)}^{2k}{)}^{\frac{1}{2k}}}$$
其中，i_max表示经过LED的最大驱动电流。k为膝盖因子，控制LED顶部线性区域到非线性区域过度的平滑程度。f(v_LED)是LED伏安特性函数，即非线性模型中的线性部分。一般表示为：
$$f(v_{LED})=\frac{v_{LED}}{R}$$

实验要求

探究膝盖因子对LED非线性伏安模型的影响

假设R=1欧，i_max=0.5A，在膝盖因子k=2，3，50的情况下，仿真模拟LED非线性伏安模型，v_LED在-0.5V和1V范围内，步长设置为0.1V。代码如下：

i = 0.5 ; %经过LED的最大驱动直流电流
V = (-0.5:0.1:1) %输入电压取值在-0.5V和1V之间，步长设置为0.1V
R = 1 ;  %电阻阻值为1欧姆
f = V/R  %伏安特性函数

k = 2 ;  %k为膝盖因子
h = f./(1+(f/i).^(2*k)).^(1/(2*k))
i1 = h.*(V>=0)+0.*(V<0) ;
plot(V,i1) ;
hold on ;

k = 3 ;
h = f./(1+(f/i).^(2*k)).^(1/(2*k))
i2 = h.*(V>=0)+0.*(V<0) ;
plot(V,i2) ;
hold on ;

k = 50 ;
h = f./(1+(f/i).^(2*k)).^(1/(2*k))
i3 = h.*(V>=0)+0.*(V<0) ;
plot(V,i3) ;
hold on ;![在这里插入图片描述](https://img-blog.csdnimg.cn/2603325792b2447cb698fdafc70cc158.jpeg#pic_center)


axis([-0.5 1 0 0.7]) ;
title("LED非线性伏安模型") ;
legend("k=2","k=3","k=50") ;
xlabel("输入电压VLED/V") ;
ylabel("经过LED电流iLED/I") ;

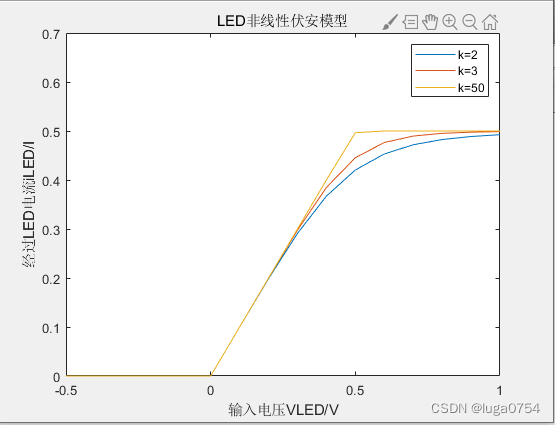

仿真结果

可以看出，k越大时，线性区域向非线性区域过渡得越尖锐

拟合实际数据的伏安特性表达公式

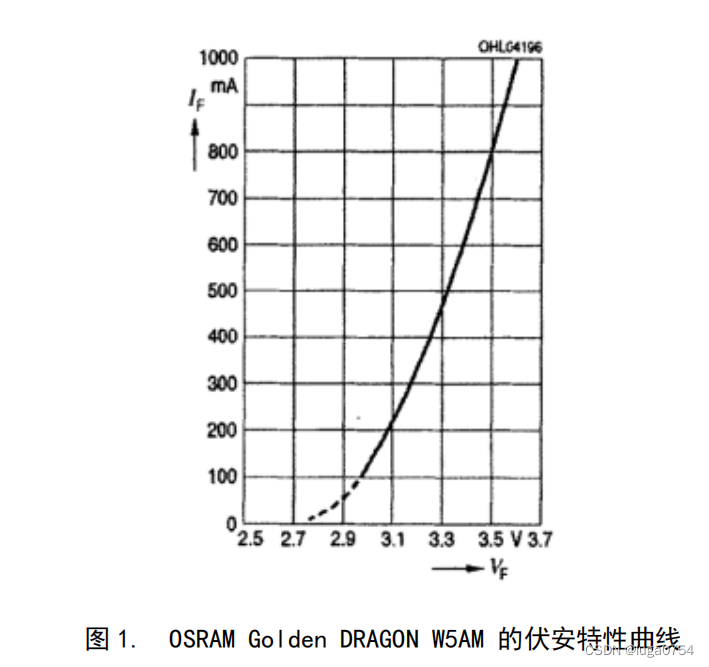

已知OSRAM Golden DRAGON W5AM 的Data Sheet数据如下：

电压(V)	电流(I)
2.76	0
2.77	0.00001
2.8	0.015
2.85	0.03
2.9	0.055
2.95	0.09
3	0.12
3.05	0.15
3.08	0.19
3.1	0.21
3.2	0.35
3.3	0.475
3.4	0.65
3.5	0.8
3.58	0.1

由data sheet知开启电压约为2.77V

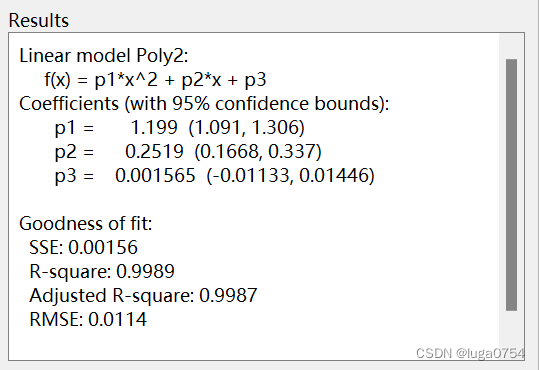

使用matlab-APP中的Curve Fitting Tool进行拟合，polynomial（多项式）模式下，degree选择2。注意v作为拟合数据时要减去开启电压，拟合结果如下：

用拟合得到的伏安特性曲线去代替原来的f。由于f改变，k与i_max也要改变。采用最小均方误差的方法进行搜索，设置i_max在0-3A，步长为0.01A，k在0-5之间，步长0.01。

代码如下：

% data sheet 数据
v1 = [2.76 2.77 2.8 2.85 2.9 2.95 3 3.05 3.08 3.1 3.2 3.3 3.4 3.5 3.58];
v2 = v1-2.77
i4 = [0 0.00001 0.015 0.03 0.055 0.09 0.12 0.15 0.19 0.21 0.35 0.475 0.65 0.8 1 ] ;
plot(v1,i4) ;  %绘制实际LED伏安特性曲线
hold on ;
%利用matlab的curve fitting功能进行拟合，得出拟合模型
f = 1.199*(v1-2.77).^2 +0.2519*(v1-2.77) + 0.001565 ;

%用最小均方差法进行搜索
for(im = [0:0.01:3])
  for(km = [0:0.01:5])
     h = f./(1+(f/im).^(2*km)).^(1/(2*km));
     if(MSE > immse(h,i4) ) %immse函数,计算两个数组之间的均方误差
         MSE = immse(h,i4) ;
         i = im ;
         k = km ;
     end
  end
end

%绘制拟合曲线
V = [2.77:0.01:5] ;
f = 1.199*(V-2.77).^2 +0.2519*(V-2.77) + 0.001565 ;
i5 = f./(1+(f/i).^(2*k)).^(1/(2*k));
plot(V,i5) ;
title("拟合实际LED灯伏安特性曲线") ;
xlabel("输入电压VLED/V") ;
ylabel("经过LED电流iLED/I") ;
legend("实际值","拟合值") ;

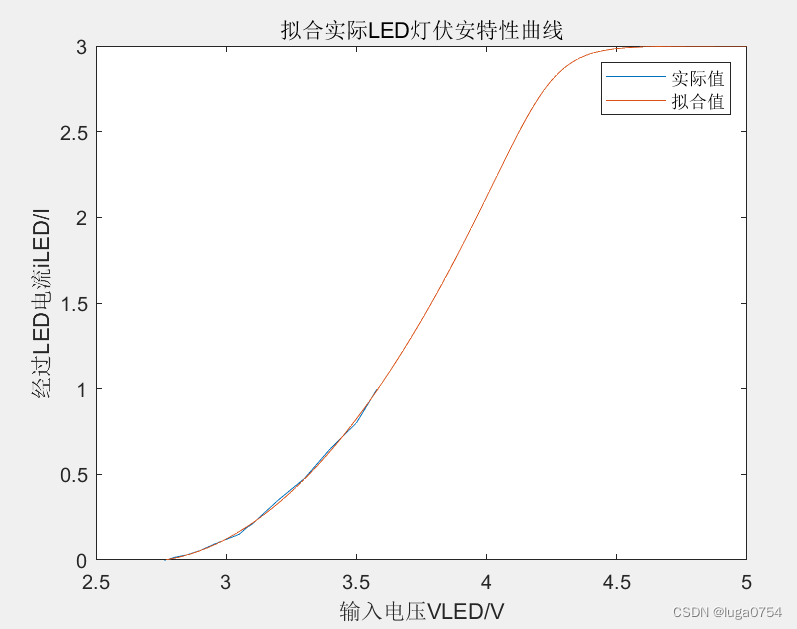

拟合结果如下：

最小均方差法搜索的最优解为：k = 5，i_max=3。可以看出拟合值与实际值较为接近。进一步思考：h公式的意义可以理解为根据f中的线性关系拟合出后半部分非线性的成分

注意事项

1、注意矩阵中元素相除、平方等要用 ./ .^
