【备自投装置回路】变电站备自投装置二次接线

一、首先备自投装置大致分为进线备投和分段备投两大类，如下图：

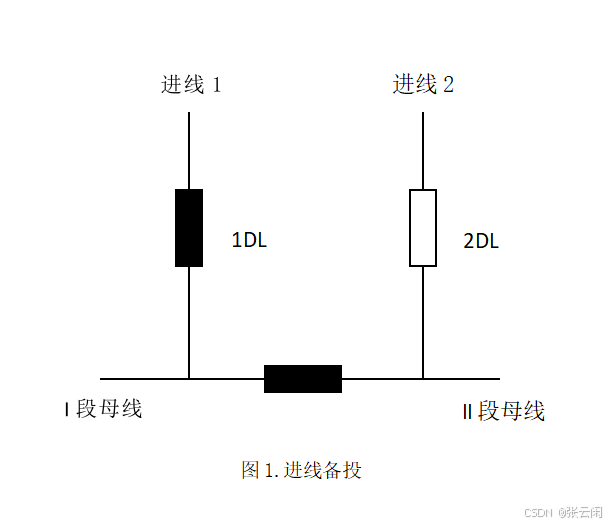

进线备投工作原理为：I、II段母线并列运行，当进线1故障时，母线失压，备自投装置动作，跟跳1DL，然后合上2DL，恢复母线供电。

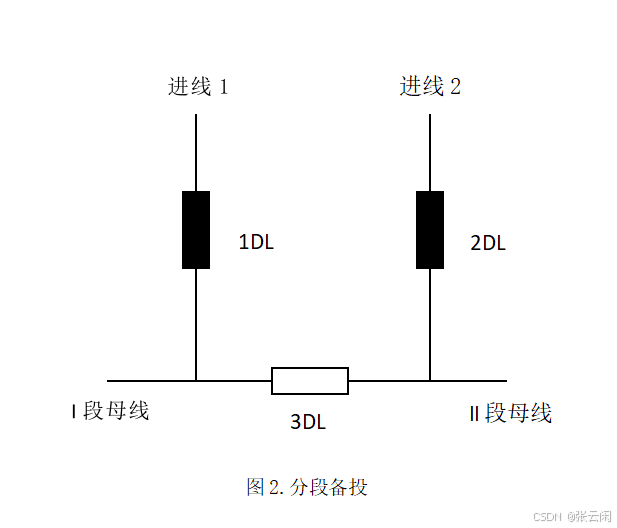

分段备投工作原理为：I、II段母线分列运行，当进线1故障时，I段母线失压，备自投装置动作，跟跳1DL，然后合上3DL，恢复母线供电。进线2同理。

电压一般采集母线电压以及各进线电压，但35kV变电站的低压侧10kV备自投装置则不采进线电压，因为主变低压侧无PT。

电流则是根据实际位置，采集相关进线电流，故障相跟跳后还有电流，则进行有流闭锁。

---

二、备自投装置位置接线

   备自投装置实现备自投逻辑判断需使用进线断路器以及分段断路器的位置，断路器位置则应优先取开关本体的位置信号，而非从操作箱取位置信号。

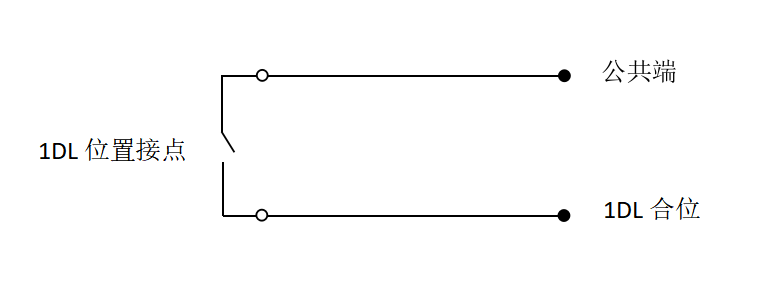

eg：备自投装置取1DL开关合位位置

若取跳位（一般为常闭接点），与上相同。另外还应该采集手跳接点，把手跳接点接入到备自投闭锁开入上，以满足手跳闭锁备自投功能。

但有的备自投装置不采合位（HWJ）位置，而是采的合后继（HHJ/KKJ）位置，因为HHJ是双位置继电器，手合置1，只有手跳才会复归。

所以当采的是HHJ时，就无需再接手跳闭锁备自投，因为手跳时，HHJ会复归置0，此时备自投装置就放电了。（具体情况需结合说明书）

---

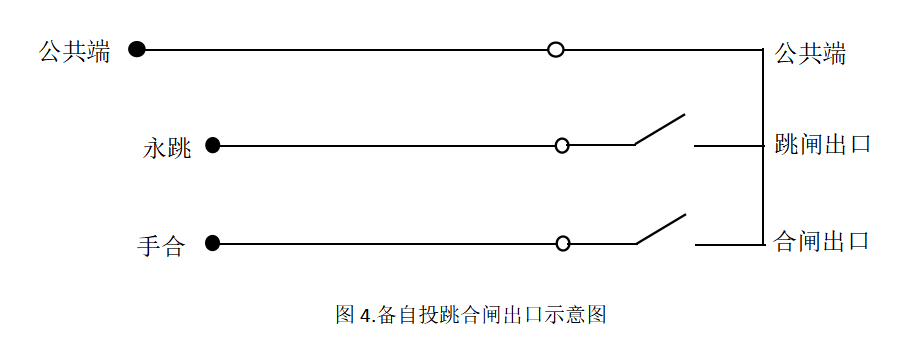

三、备自投装置跳合闸出口接线

1.备自投跟跳故障线路，不应引发手跳、失灵、重合闸或其它会闭锁备自投装置的信号。

故而备自投装置跟跳出口应接永跳或保护跳并闭锁重合闸，接到操作箱则是TJF。10kV的备自投装置，位于主变低压侧，则没有重合闸，都是永跳。

2.备自投合上备用开关，则备自投合闸出口应接手合，因为合闸出口接保护合无法使开关的HHJ/KKJ复归。

---

四、备自投闭锁回路

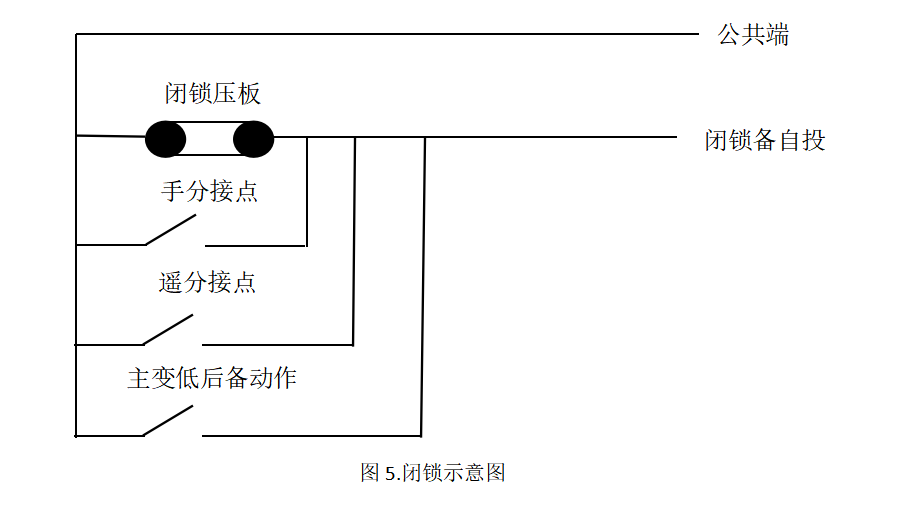

一般备自投闭锁的方式有：备自投装置上的闭锁压板实现总闭锁、测控装置上的手分把手接点以及遥分接点实现手跳闭锁、主变低后备动作闭锁备自投、母差动作闭锁备自投等。相关示意如下：

备自投回路大致如此，如有错漏，欢迎补充。
