PD受电协议芯片 CH224A/Q使用笔记

妖媚的猪

已于 2025-04-03 09:47:04 修改

阅读量1.7k

点赞数 21

分类专栏： CH224 文章标签：笔记嵌入式硬件单片机经验分享 c语言

于 2025-03-07 14:01:03 首次发布

本文链接：https://blog.csdn.net/weixin_53077700/article/details/146093362

版权

CH224 专栏收录该内容

1 篇文章

订阅专栏

文章目录

(1) 无需和 CH224 进行交互或控制时

(2) 用3.3V/5V MCU对 CH224 进行控制时

前言

相比于CH224K/D， CH224Q/A支持USB PD3.2快充协议最高支持PD3.2 140W。支持请求PPS、EPR FIXED 、EPR AVS ,内置LDO，通过 I2C 接口可以读取协议握手状态和读取当前PD 档位额定电流。芯片内置高压 LDO，静态功耗低，集成度高，外围精简。支持4-30V输入电压

详细可参考：CH224DS1.PDF - 南京沁恒微电子股份有限公司https://www.wch.cn/downloads/CH224DS1_PDF.html

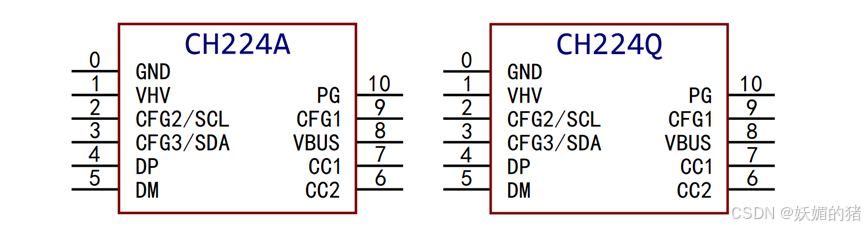

CH224A和CH224Q的区别在于封装不同，CH224A可以替换CH224K。

一、基本原理图

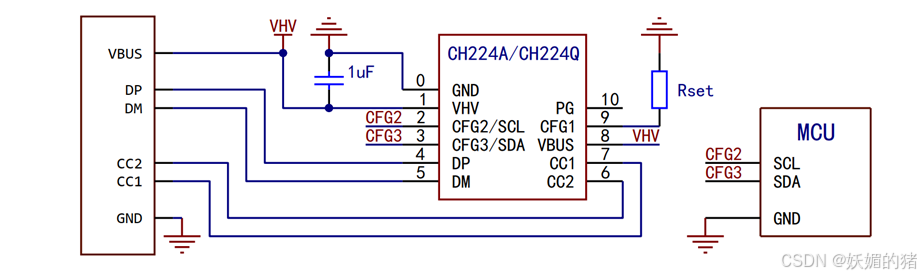

1.单电阻配置和 I2C 配置参考原理图

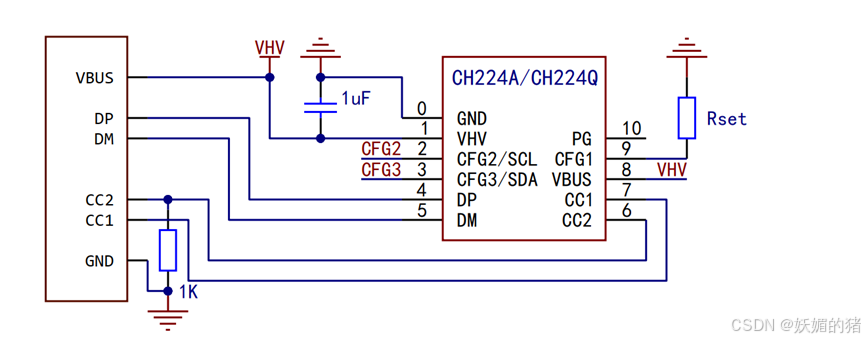

2.I/O 电平配置参考原理图

(1) 无需和 CH224 进行交互或控制时

(2) 用3.3V/5V MCU对 CH224 进行控制时

注意：

1.如果使用5V MCU对CH224A/Q进行电平配置，CFG1需串联2K电阻。

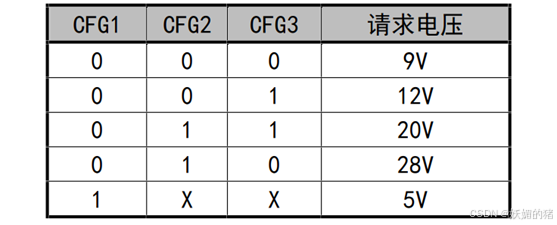

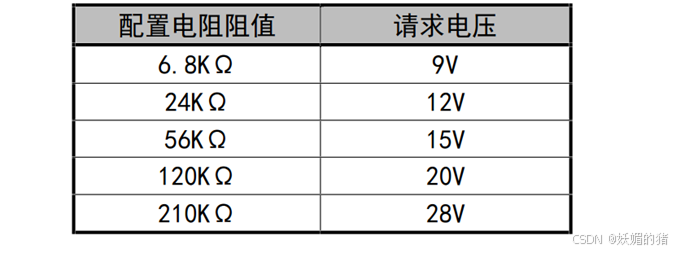

2.电阻配置最低为9V，电平配置没有15V挡位，CFG2、3内置上拉。且只有在电阻配置下才可以用I2C配置。

二、CH224A替换CH224K

1.当CH224K为电阻配置

1脚串联至VBUS的1K电阻短接或换为0Ω ；

8脚串联至VBUS的10K短接或换为0Ω。

2.当CH224K为电平配置

1脚串联至VBUS的1K电阻短接或换为0Ω ；

8脚串联至VBUS的10K短接或换为0Ω ；

9脚需要串联100K电阻至VBUS。

注意：

1.CH224A的CFG2、3 内置上拉，根据电平配置选择CFG1 2 3下拉。

2.！！！！芯片CFG1引脚的耐压只有3.8V左右，不能像CH224K一样上拉至VDD，需要上拉100K至VHV！！！！

三、CH224A/Q I2C

环境：CH32V307VCT6评估板，POWER-Z，CH224Q测试板，联想PD3.1 140W适配器

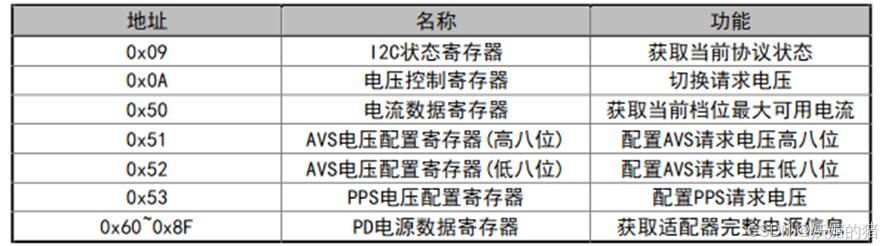

芯片功能寄存器表：

编写好I2C初始化以及读写函数后开始读取CH224Q寄存器并处理

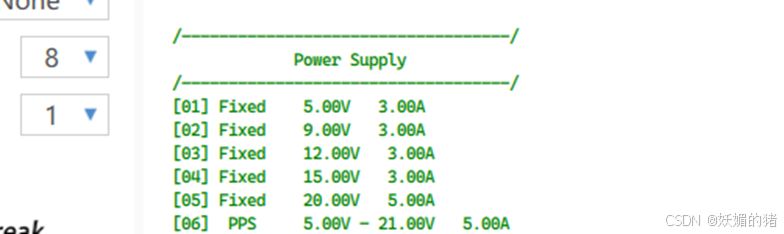

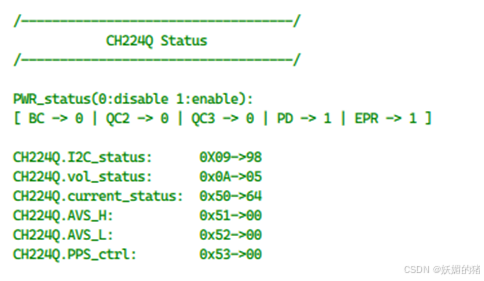

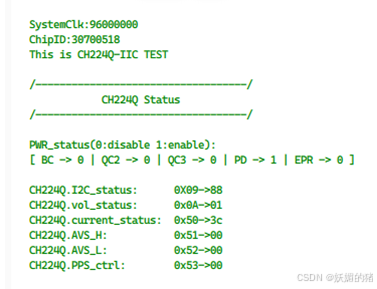

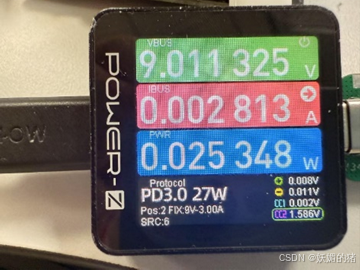

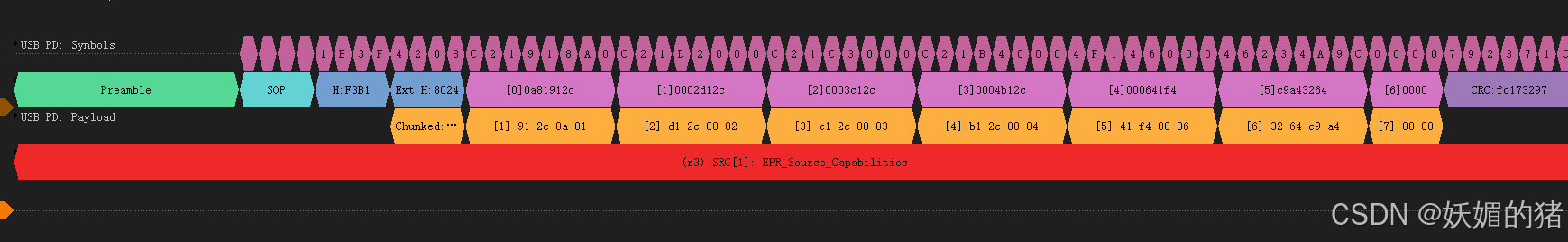

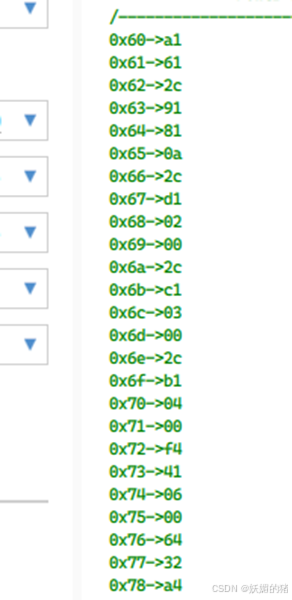

此时为电阻配置9V，抓包并打印读取到的寄存器信息和挡位信息：

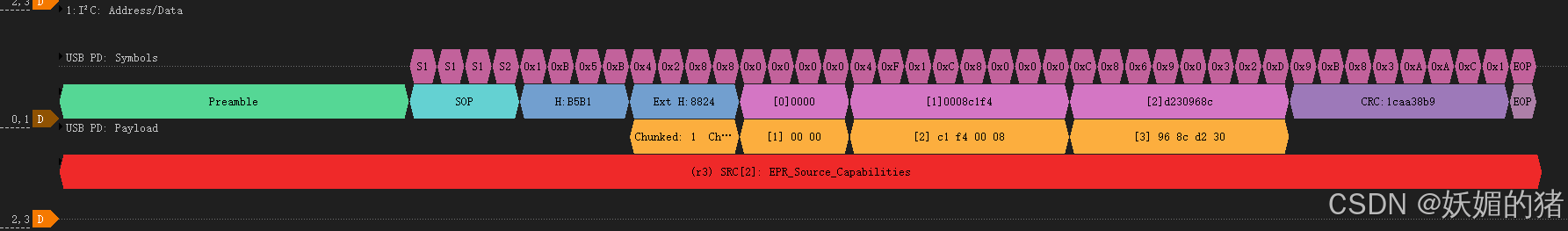

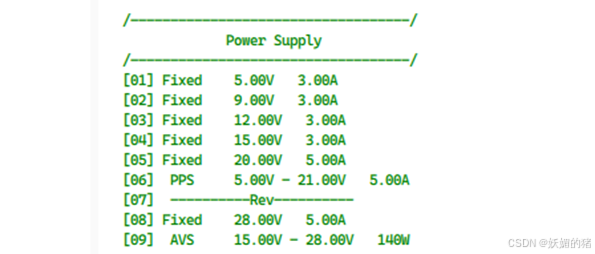

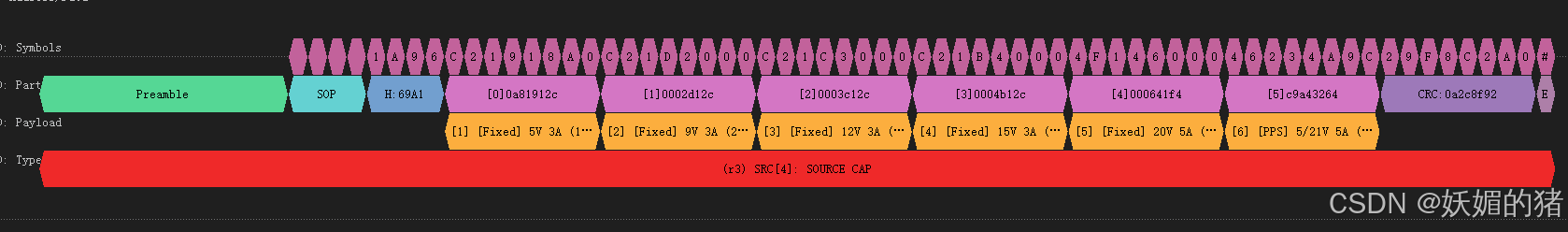

请求EPR FIXED 28V5A挡位后，抓包并打印读取到的寄存器信息和挡位信息：

（后文有介绍请求EPR、AVS、PPS）

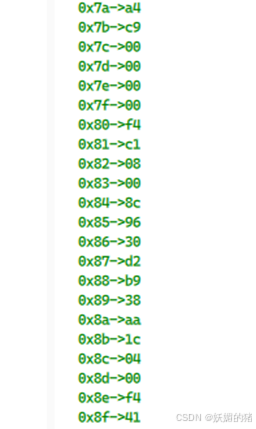

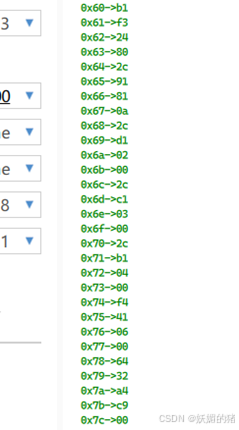

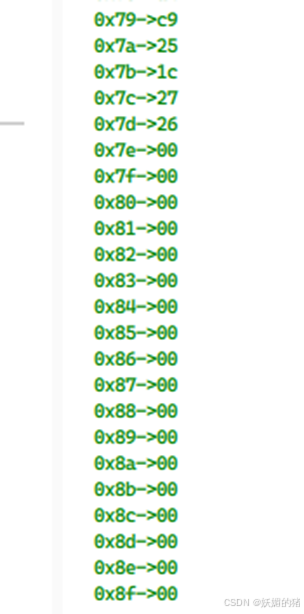

在0X60~0X8F寄存器中 SPR模式下可以读到Head+PDO+CRC 是一个完整的Source Cap数据。
在EPR模式下可以读到EPR Source Cap中第一包Head+ExtHead+PDO和第二包PDO+CRC。
（在EPR模式中读PD电源数据寄存器时其余位不为零，但不影响解析）

四、Fixed请求

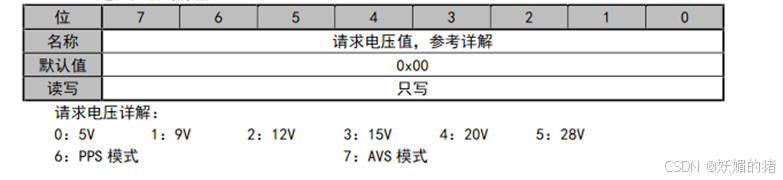

固定电压挡位请求可直接再0x0A中写入电压档位对应值即可

void Fixed_req(u8 vol)//fixed请求
{
    switch(vol)
    {
        case 5:
            if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=0)
                I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 0);
            printf("Req_ 5V... \r\n");  break;
        case 9:
            if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=1)
                I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 1);
            printf("Req_ 9V...  \r\n");  break;
        case 12:
            if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=2)
                I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 2);
            printf("Req_12V...  \r\n");   break;
        case 15:
            if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=3)
                I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 3);
            printf("Req_15V...  \r\n");  break;
        case 20:
            if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=4)
                I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 4);
            printf("Req_20V...  \r\n"); break;
        case 28:
            if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=5)
                I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 5);
            printf("Req_28V...  \r\n");break;//注意请求进入EPR时尽量等待1S左右 再进行其他操作
        default :
            printf("Req_error...  \r\n");break;//Fixed仅可请求5V 9V 12V 15V 20V 28V

    }
}

分别请求：5V、9V、12V、15V、20V、28V：

五、AVS请求

AVS的请求先在0X52写低八位再向0X51写高七位，将0X51的最高位使能位置1，最后在电压控制寄存器0x0A中写7

void AVS_req(float vol)//AVS请求
{
    u16 data=0;
    u8 AVS_DataH=0;
    u8 AVS_DataL=0;

    data=(u16)(vol*1000.0)/100;
    AVS_DataH=(u8)(((data&0xFF00)>>8)|(0x80));
    AVS_DataL=(u8)(data&0x00FF);

    I2C_Write_Byte(I2C1,(0x23<<1),0x52, AVS_DataL);
    Delay_Ms(2);

    I2C_Write_Byte(I2C1,(0x23<<1),0x51, AVS_DataH);
    Delay_Ms(2);

    if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=7)
    {
        Delay_Ms(2);
        I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 7);
        Delay_Ms(2);
        if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)==7)
            printf("Req_AVS r\n");
    }
}

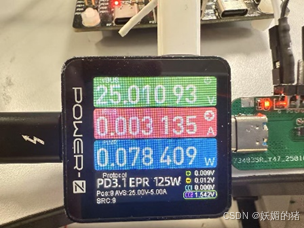

AVS：25V 5A 125W 请求成功

六、PPS请求

首次申请 PPS 时先配置电压，然后将电压控制寄存器配置为 PPS 模式，后续调压直接修改 PPS 电压配置寄存器即可

void PPS_req(float vol)  //PPS请求
{
    u8 data=0;

    data=(u8)(vol*10.0);
    I2C_Write_Byte(I2C1,(0x23<<1),0x53, data);
    Delay_Ms(2);
    if(I2C_Read_Byte(I2C1 , (0x23<<1) , 0x0A)!=6)
    Delay_Ms(2);
    I2C_Write_Byte(I2C1,(0x23<<1),0x0a, 6);

    printf("PPSdata_write: %02x     Req:  %.2f V \r\n",data,(float)(data/10.0));
}
