在虚幻引擎中使用射线检测

游戏中经常需要与世界交互
比如地上有一个道具 我需要点击它并捡起来
如何在代码中得到这个道具？ 就要用到射线检测
射线检测就是生成一条线，从起点到终点发射的过程中，检测并获取碰到的物体

---

一、蓝图进行射线检测

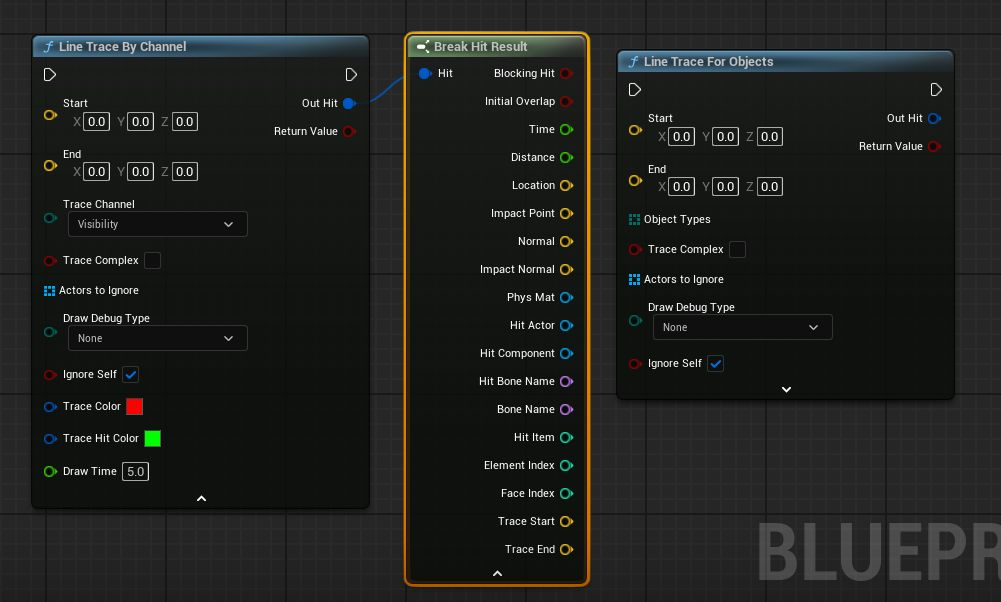

蓝图中搜索trace 选择你需要的节点
指定起始位置和结束位置
最后射线检测的结果会封装到HitResult结构体中

HitResult中的数据都很直观明了 ,简单介绍几个重要的

Time 从检测开始到碰到物体经过的时间
Distance 从射线起始到碰撞到物体之间的距离
Location 碰撞的物体的位置
Impact Point 碰撞点的位置
HitActor 碰撞到的Actor
Initial Overlap 是否一开始就在检测体积内(用于立方体检测、球体检测…)

二、示例

下图是从屏幕空间发射射线的示例 常见于第一人称游戏

在射线碰撞的位置生成物体

三、扩展

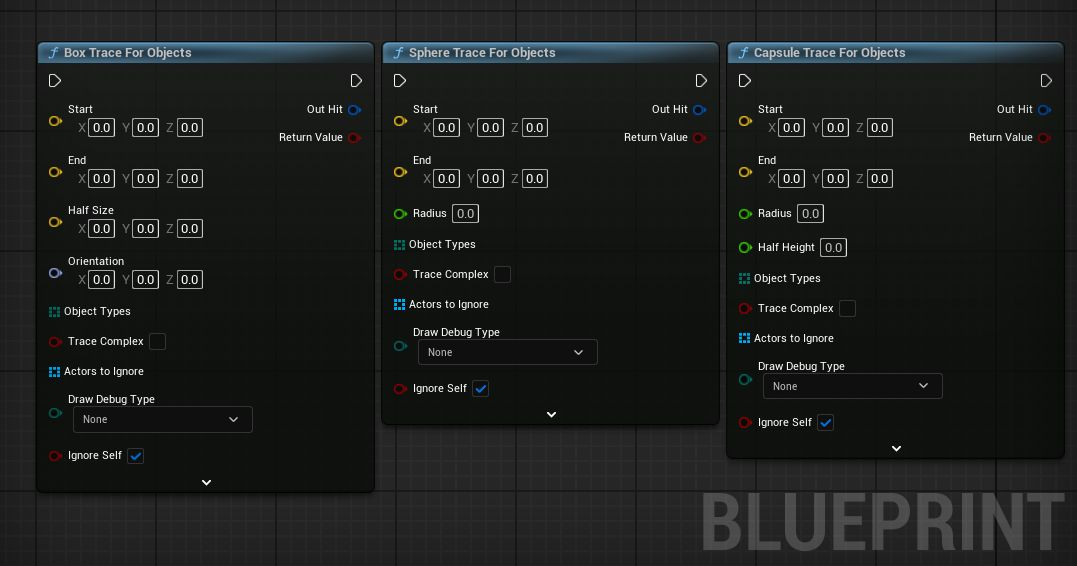

• 球体检测、立方体检测、胶囊体检测
  与射线检测是一回事
  只是生成的东西变成了球体、立方体、胶囊体，
  然后从起点到终点发射，检测碰到的物体
  另外需要手动指定球体、立方体、胶囊体的大小
  使用它们检测整个空间中的物体

• 单目标检测与多目标(Multi)检测
  例如:

  • Line Trace By Channel :在射线路径上检测到 ‌首个Block该通道的物体‌ 后立即终止检测,返回碰到的物体
  • Multi Line Trace By Channel :穿透所有 ‌Overlap响应‌ 的物体，持续检测直至遇到 ‌首个Block响应‌ 的物体，并返回所有被穿透的Overlap对象及最终Block对象

• HitResult处理
  Multi检测会返回多个物体,对于多个HitResult使用For Each Loop节点遍历

四、Trace Channel和Object Type

Line Trace By Channel和Line Trace for Objects的区别:
采用两种不同的通道过滤物体
只有物体的碰撞在对应的通道中才能被检测到

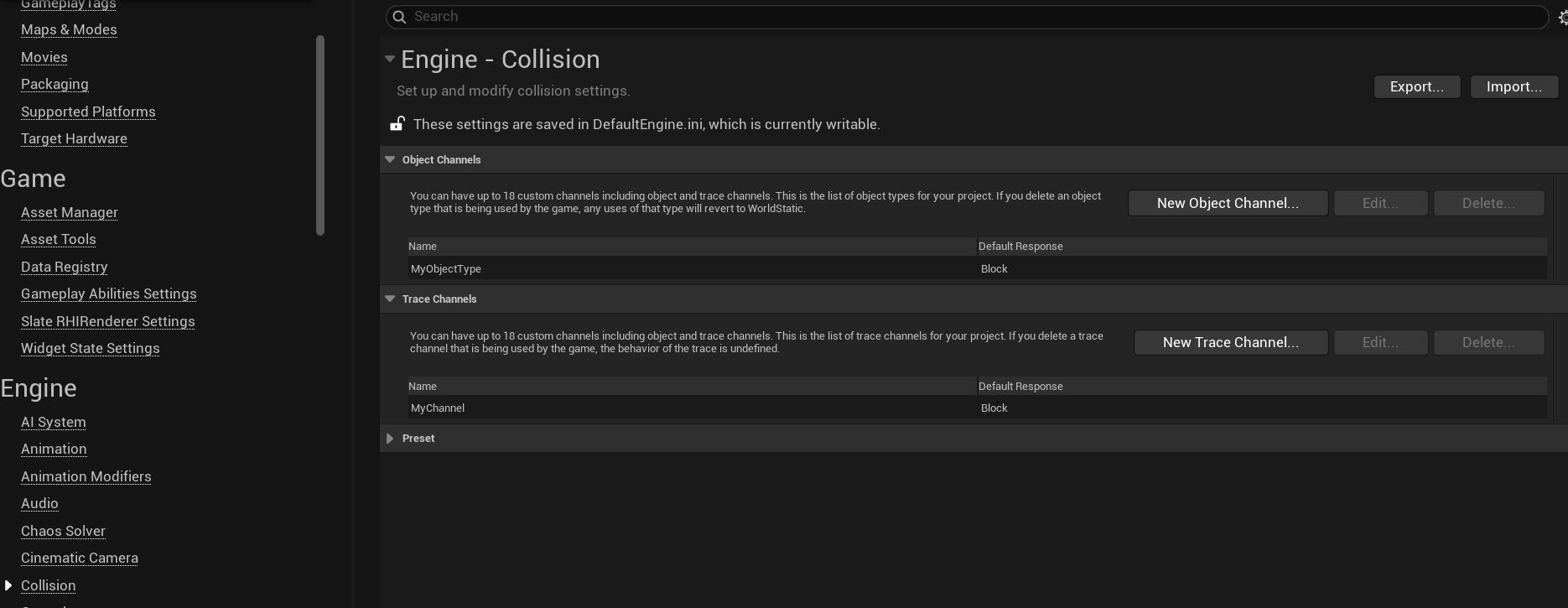

1. 自定义通道:
   项目设置->Collision中可以自定义Trace Channel和Object Channel

下面还有引擎给你选好通道的一些预设，比如NoCollision,Pawn…

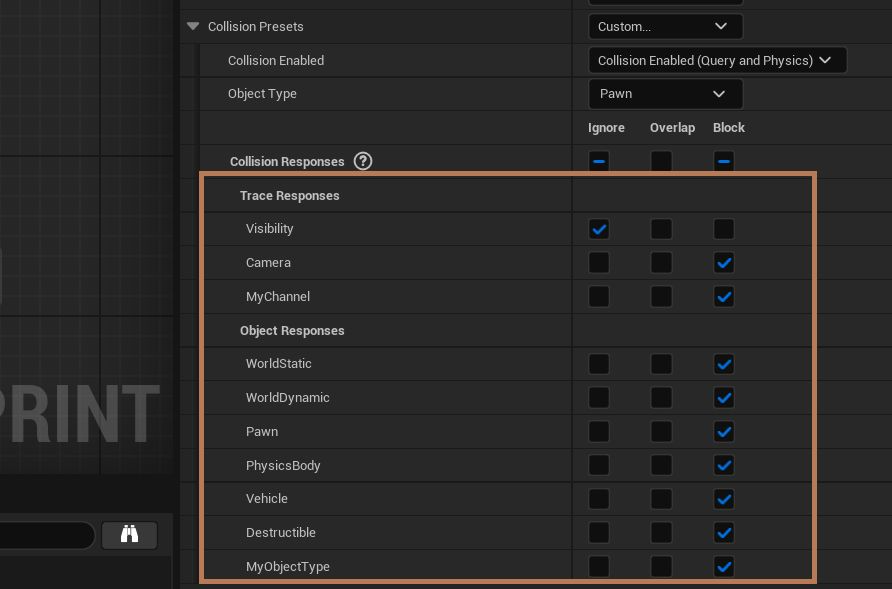

2. 设置碰撞通道:
   在角色的碰撞体->Collision下设置物体对某个通道是否作出回应
