hcl新华三 vlan实验

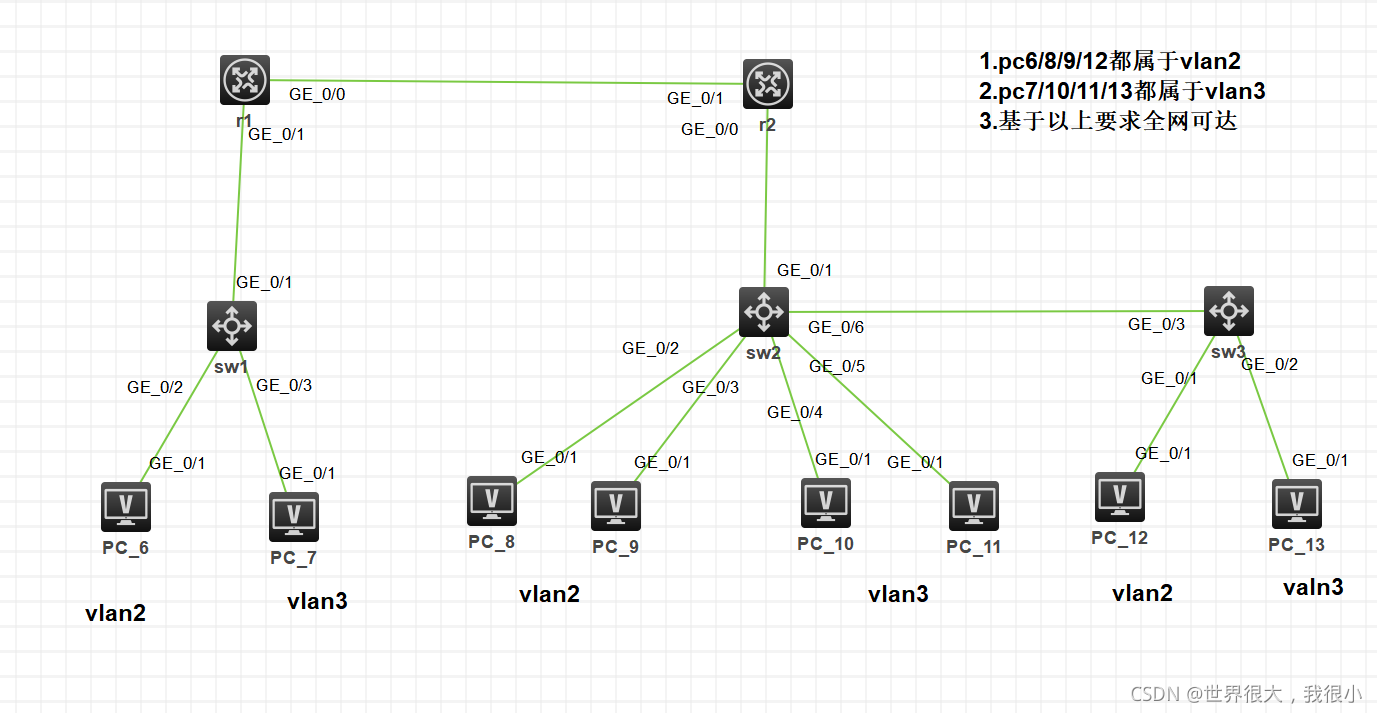

题目:
在这里插入图片描述

一题目分析

1.地址规划

左边的vlan2和vlan3基于192.168.1.0/24划分
右边的vlan2和vlan3基于192.168.2.0/24划分,这样以便于汇总写路由

二. 实验步骤

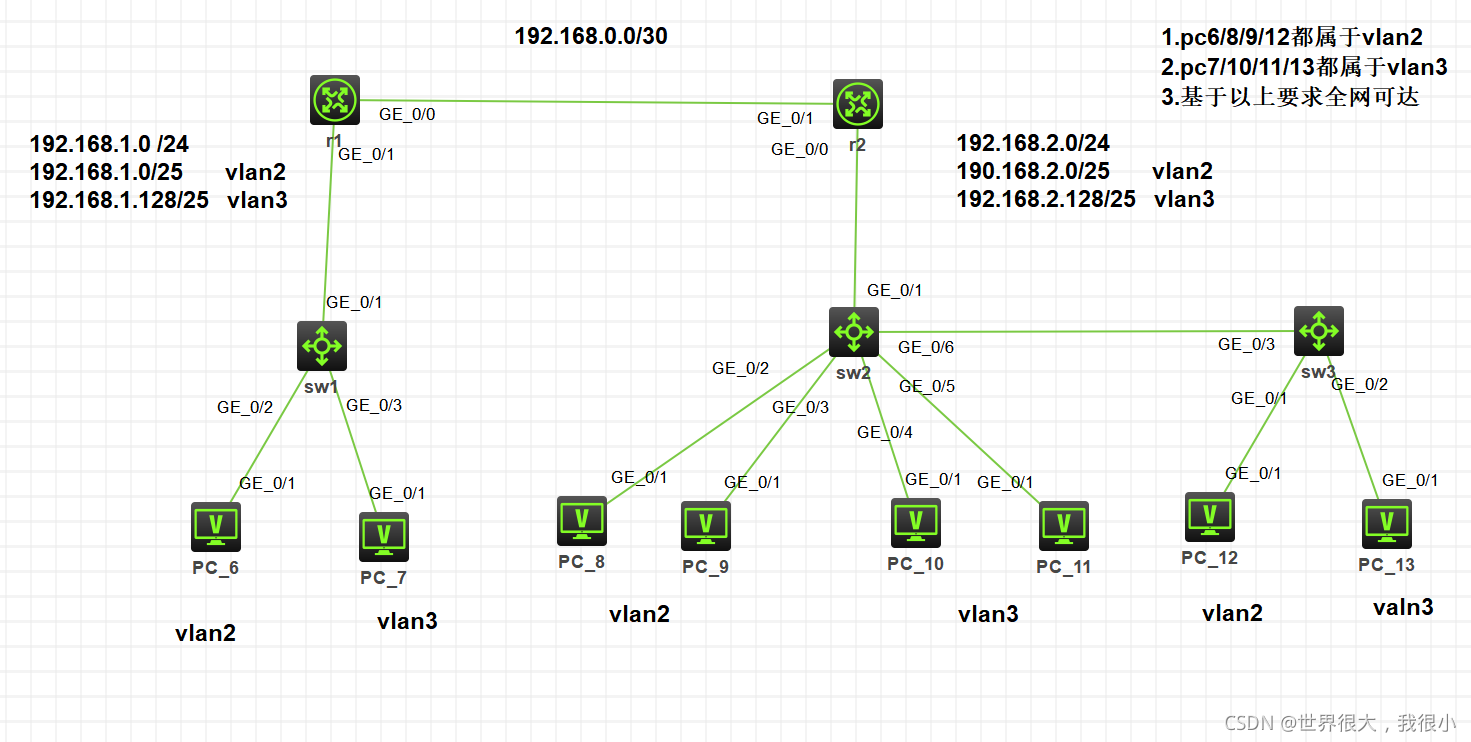

1.拓扑搭建

在这里插入图片描述

2.创建vlan接口划分

[sw1]vlan 2
[sw1-vlan2]port GigabitEthernet 1/0/2 (注意接口是1/0/2而不是显示的0/2)
[sw1]vlan 3
[sw1-vlan3]port GigabitEthernet 1/0/3

[sw2]vlan 2
[sw2-vlan2]port g1/0/2
[sw2-vlan2]port g1/0/3
[sw2-vlan2]quit
[sw2]vlan 3
[sw2-vlan3]port g1/0/4
[sw2-vlan3]port g1/0/5

[sw3]vlan 2
[sw3-vlan2]port g1/0/1
[sw3-vlan2]quit
[sw3]vlan 3
[sw3-vlan3]port g1/0/2

3.trunk干道

[sw1]int g1/0/1
[sw1-GigabitEthernet1/0/1]port link-type trunk
[sw1-GigabitEthernet1/0/1]port trunk permit vlan 2 to 3

[sw2]int g1/0/6
[sw2-GigabitEthernet1/0/6]port link-type trunk
[sw2-GigabitEthernet1/0/6]port trunk permit vlan 2 to 3
[sw2-GigabitEthernet1/0/6]int g1/0/1
[sw2-GigabitEthernet1/0/1]port link-type trunk
[sw2-GigabitEthernet1/0/1]port trunk permit vlan 2 to 3

[sw3]int g1/0/3
[sw3-GigabitEthernet1/0/3]port link-type trunk
[sw3-GigabitEthernet1/0/3]port trunk permit vlan 2 to 3

4.vlan间路由(路由器上的子接口)

(1)配置接口地址

[r1]int g 0/0
[r1-GigabitEthernet0/0]ip ad 192.168.0.1 30

[r2]int g0/1
[r2-GigabitEthernet0/1]ip ad 192.168.0.2 30

(2)创建子接口

[r1]int g0/1.1
[r1-GigabitEthernet0/1.1]vlan-type dot1q vid 2
[r1-GigabitEthernet0/1.1]ip ad 192.168.1.1 25
[r1]int g0/1.2
[r1-GigabitEthernet0/1.2]vlan-type dot1q vid 3
[r1-GigabitEthernet0/1.2]ip ad 192.168.1.129 25

[r2]int g0/0.1
[r2-GigabitEthernet0/0.1]vlan-type dot1q vid 2
[r2-GigabitEthernet0/0.1]ip ad 192.168.2.1 25
[r2]int g0/0.2
[r2-GigabitEthernet0/0.2]vlan-type dot1q vid 3
[r2-GigabitEthernet0/0.2]ip ad 192.168.2.129 25

(3)启用dhcp

[r1]dhcp server en
[r1]dhcp server ip-pool yzyss
[r1-dhcp-pool-yzyss]gateway-list 192.168.1.1
[r1-dhcp-pool-yzyss]network 192.168.1.0 25
[r1-dhcp-pool-yzyss]dns-list 114.114.114.114 8.8.8.8
[r1-dhcp-pool-yzyss]quit
[r1]int g0/1.1
[r1-GigabitEthernet0/1.1]dhcp select server (子接口需要启用DHCP,物理接口不需要)
[r1]dhcp server ip-pool xx
[r1-dhcp-pool-xx]network 192.168.1.128 25
[r1-dhcp-pool-xx]gateway-list 192.168.1.129
[r1-dhcp-pool-xx]dns-list 114.114.114.114 8.8.8.8
[r1-dhcp-pool-xx]quit
[r1]int g0/1.2
[r1-GigabitEthernet0/1.2]dhcp select server

(4)静态路由和空接口

[r1]ip route-static 192.168.2.0 24 192.168.0.2
[r1]ip route-static 192.168.2.0 24 NULL 0

[r2]ip route-static 192.168.1.0 24 192.168.0.1
[r2]ip route-static 192.168.1.0 24 NULL 0

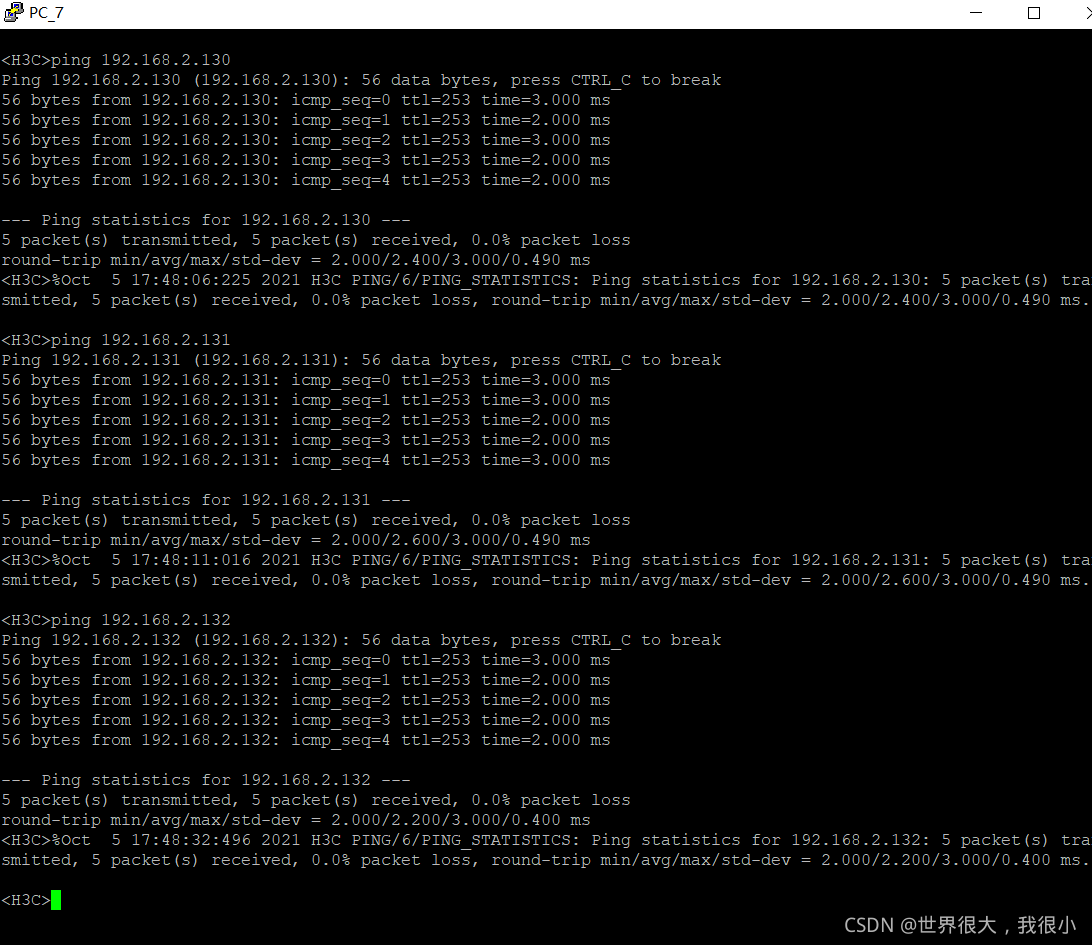

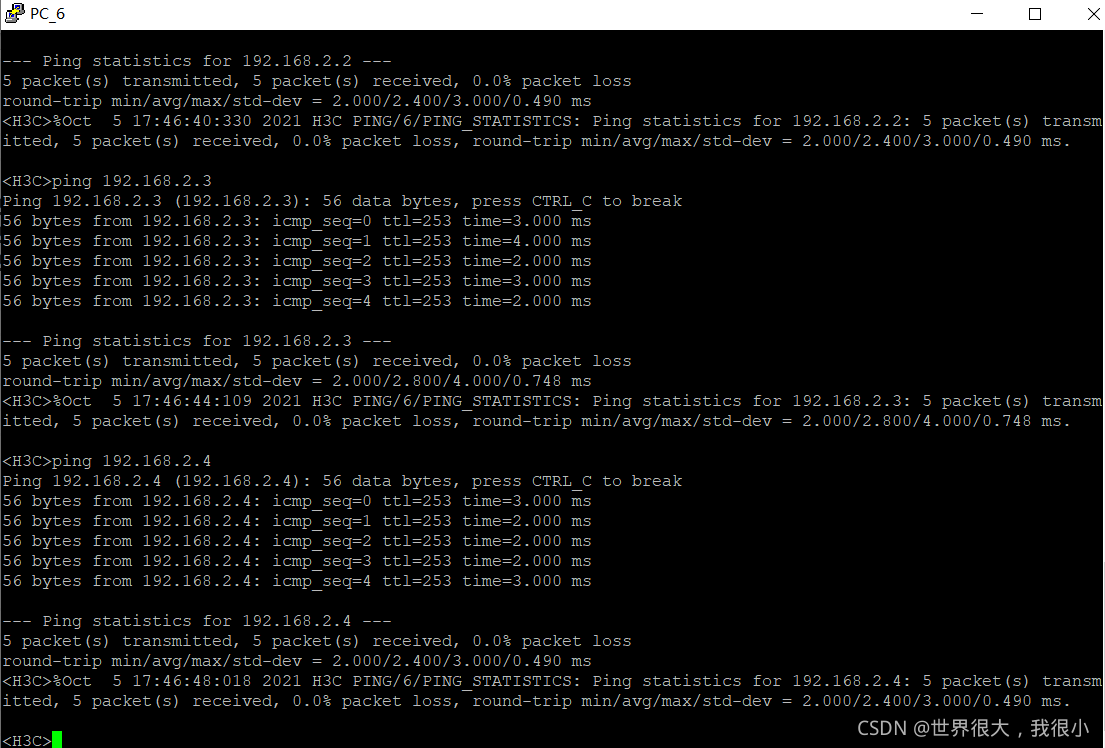

测试:
在这里插入图片描述
在这里插入图片描述

三.实验总结

1.同一个vlan并不是同一个网段
2.sw1和sw2上面连接路由器的接口也需要修改接口类型为trunk并且定义允许列表(这点常常忽略)
3.配置时路由器接口和显示的是一样的,交换机接口和显示的不一样。

到这里整个实验就完成了。
在这里插入图片描述

### H3C 设备计算机网络实验配置操作指南 #### 1. 实验准备 为了顺利开展H3C设备的计算机网络实验,建议使用华三实验室(HCL)V2.1.1软件。这款由华三集团推出的模拟工具能够帮助用户在个人电脑上创建虚拟化的网络环境,支持多种H3C设备的操作与配置[^2]。 #### 2. 创建虚拟网络拓扑 启动HCL_Setup_V2.1.1后,在界面上通过拖拽的方式添加所需的路由器、交换机以及终端节点等组件来构建目标网络架构。完成物理连接设置之后即可保存当前项目文件以便后续继续编辑或运行测试。 #### 3. 配置基本参数 对于每台增加到场景中的设备都需要初始化其基本信息,比如主机名设定、IP地址分配等基础属性调整工作可以在全局模式下执行相应指令完成: ```shell sysname RouterA // 设置路由器名称为RouterA interface GigabitEthernet 0/0/1 // 进入接口GE0/0/1配置子模式 ip address 192.168.1.1 255.255.255.0 // 给此端口指定IPv4地址并激活它 quit // 返回上级菜单 ``` 上述命令用于更改一台名为`RouterA`的路由装置上的特定以太网卡所关联的逻辑寻址信息[^1]。 #### 4. VLAN 划分实践 针对二层交换机而言,划分虚拟局域网(VLAN)是一项重要技能。下面是一些典型步骤用来建立两个独立广播域,并允许它们之间经由三层设备互通流量的例子: - **进入系统视图** ```shell system-view ``` - **创建VLAN** ```shell vlan batch 10 20 // 同时生成编号分别为10和20的VLAN实例 ``` - **指派成员端口给对应VLAN** ```shell interface Ethernet 0/0/2 // 假设要将E0/0/2加入至VLAN10内 port link-type access // 修改链路类型为接入型 port default vlan 10 // 将该端口默认所属VLAN改为10号 interface Ethernet 0/0/3 port link-type trunk // 对于干道来说则需转换成干线形式 port trunk allow-pass vlan all // 开启所有已存在VLAN的数据包转发权限 ``` 以上过程展示了如何利用CLI界面快速有效地管理多个不同业务需求下的隔离通信路径[^3]。 #### 5. 测试连通性 最后一步就是验证整个设计是否按预期运作良好。这通常涉及到ping命令的应用,从任意客户端尝试向其他子网内的服务器发送ICMP请求报文,观察返回结果判断是否存在可达性的障碍。 ---
