交换机连接方式

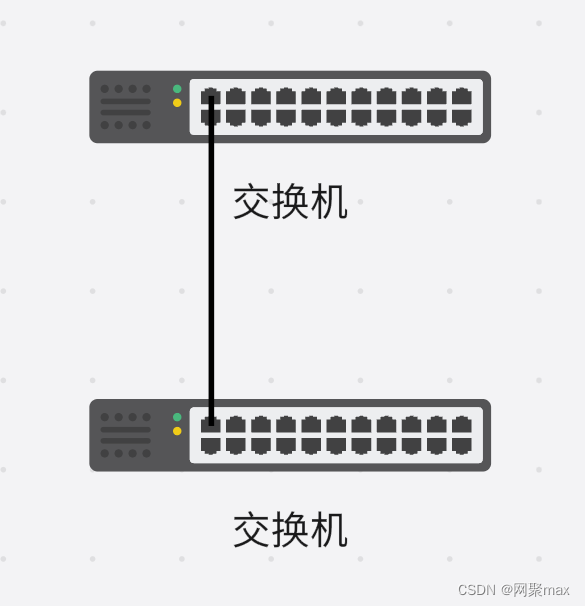

一、级联方式

级联是将多个交换机或其他网络设备依次连接，形成一个层次结构，从而扩展网络的覆盖范围和端口数量。

在级联连接中，数据信号会从一个设备依次传递到下一个设备。每个设备都会接收并处理来自上级设备的数据，并将其转发到下一级设备或终端设备。

• 简单便捷，无需特殊硬件要求。
• 通过普通双绞线将一台交换机的端口与另一台交换机的普通端口相连。
• 可以实现网络的逐步扩展。
• 优点：
  • 成本相对较低，适合预算有限的情况。
  • 部署灵活，可以根据实际需求随时增加或调整连接。
• 缺点：
  • 随着级联层数的增加，可能会出现信号衰减问题。
  • 过多的级联可能会影响整体网络性能。

uplink 口和普通口级联的区别：

• Uplink 口：通常专门用于与上级交换机连接，它可能具有更高的带宽或特殊的功能设计。使用 uplink 口级联可以提供更稳定和高效的连接，减少对普通端口资源的占用。有些 uplink 口可能支持自适应或手动切换模式，以适应不同的连接需求。
• 普通口：也可以用于级联，但可能在性能和功能上相对常规。在一些情况下，如果 uplink 口数量有限或不便于使用，普通口也能完成级联任务，但可能需要更仔细地考虑网络性能和流量分配等问题。在使用普通口级联时，可能需要根据具体设备的特性和网络需求进行合理配置和优化。

级联的应用场景：

• 中小企业网络扩展：当企业规模逐渐扩大，需要添加新的网络节点时，可以通过级联交换机来实现。
• 分支机构网络连接：总公司与分支机构之间的网络可以通过级联交换机来构建。
• 临时网络搭建：例如在展会、活动现场等临时环境中，快速搭建网络可以采用级联方式。
• 网络改造和升级：在不改变整体网络架构的基础上，通过级联新的交换机来提升网络性能和功能。

级联注意的点：

• 要注意级联的层数不宜过多，过多可能导致信号衰减严重、网络性能下降。
• 需确保使用合适的线缆，如双绞线的质量要可靠。
• 要合理规划网络拓扑，避免出现环路等问题。
• 注意交换机端口的速率匹配，防止出现速率瓶颈。

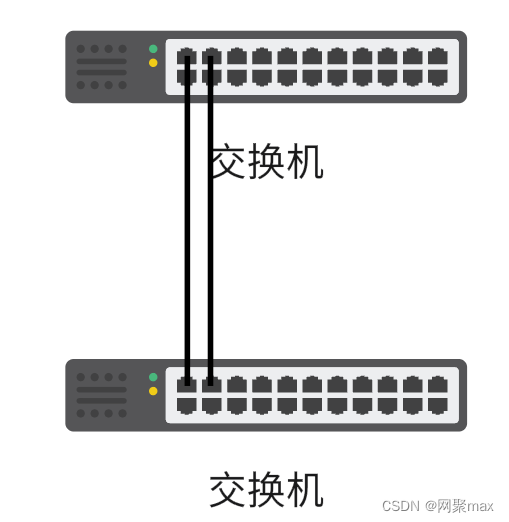

二、堆叠方式

堆叠是通过特定的堆叠模块或电缆，将多台交换机在物理上连接在一起，使其在逻辑上成为一个整体。这些交换机之间会建立高速的数据通道，实现设备间的紧密通信和协同工作。它们共享背板带宽和一些配置信息，使得从外部来看就像是一台大型的、具有更高性能和更多端口的交换机。

• 需要特定的堆叠模块或电缆。
• 将多台交换机堆叠在一起，形成一个逻辑上的整体。
• 优点：
  • 提供更高的背板带宽，提升数据传输效率。
  • 集中管理更加方便，减少管理成本。
  • 逻辑上类似一个大型交换机，简化网络结构。
• 缺点：
  • 硬件成本较高，需要特定的支持设备。
  • 堆叠的数量可能有限制。

可堆叠型交换机与非堆叠型交换机区别：

• 可堆叠型交换机：具备专门的堆叠接口和功能，能够实现多台设备的紧密连接和协同工作。可以提供更高的背板带宽和更集中的管理优势，在大型网络中更具优势。
• 非堆叠型交换机：通常只具备普通的网络端口，无法进行堆叠操作，更适合小型或简单网络环境。

真实堆叠和虚拟堆叠：

• 真实堆叠：是通过物理的堆叠模块和线缆将多个交换机连接成一个整体。它提供了非常高的性能和可靠性，堆叠后的交换机在逻辑上被视为一台大型交换机，管理和配置相对集中统一。但需要实际的硬件连接和特定的环境支持。
• 虚拟堆叠：则是通过软件技术模拟出堆叠的效果。它具有一定的灵活性和便捷性，可以在一些不具备硬件堆叠条件的情况下实现类似的功能。然而，在性能和稳定性方面可能不如真实堆叠。

堆叠应用场景：

• 大型数据中心：可以提供高带宽、集中管理和高可靠性。
• 企业核心网络：满足对高性能和易管理的需求。
• 对网络扩展和整合要求较高的场景：如多个部门或区域的网络整合。

堆叠注意的点：

• 堆叠需要交换机具备堆叠功能和相应的硬件支持，确保设备兼容性。
• 堆叠线缆的质量和连接稳定性至关重要，要选择合适的堆叠电缆。
• 合理规划堆叠成员数量，过多可能带来管理复杂性和潜在故障点。
• 注意堆叠系统的散热和环境要求，以保障设备稳定运行。

三、集群方式

集群是将多个交换机通过特定的协议和技术组合成一个逻辑上的整体。在集群系统中，通常会有一个主交换机负责管理和控制整个集群，其他成员交换机则协同工作。通过集群，可以实现统一的管理界面和配置方式，大大简化了网络管理的复杂度。

集群技术功能：

• 资源整合：将多个交换机的资源整合在一起，提供更高的性能和带宽。
• 冗余备份：当某个交换机出现故障时，其他成员可以自动接管其工作，保证网络的连续性。
• 集中管理：可以从一个中心点对整个集群进行管理和监控，提高管理效率。
• 智能路由和负载均衡：根据网络流量和负载情况，自动进行路由选择和资源分配，优化网络性能

集群优缺点

• 优点：
  • 高效的统一管理，提高管理效率。
  • 更好地进行资源调配和故障处理。
  • 提升网络的可靠性和稳定性。
• 缺点：
  • 技术要求较高，配置和实施相对复杂。
  • 对网络管理员的技能水平有一定要求。

集群注意的点：

• 集群的配置和管理相对复杂，需要对网络技术有深入的了解和专业的技能。
• 确保集群中各交换机之间的兼容性，包括软件版本和硬件特性。
• 网络规划要合理，考虑到集群后的流量分布和资源分配。
• 对集群系统的监控和维护要及时，以便快速发现和解决问题。

集群应用场景：

• 大规模企业网络：满足复杂业务对高可靠性和高性能的要求。
• 数据中心网络：保障关键业务的不间断运行和高效处理能力。
• 对网络可用性要求极高的场景，如金融、电信等行业。

四、总结

在实际应用中，我们需要根据不同的场景和需求来选择合适的连接方式：

• 小型网络初期建设，可选择级联方式，以节约成本。
• 对网络性能有较高要求且预算充足时，堆叠方式可能更合适。
• 大型复杂网络，追求高效管理和高可靠性，集群方式则能发挥优势。
