电脑连接交换机的两种方式

连接方式一：console方式

一，组网需求：

通过 console 口登入交换机管理设备。

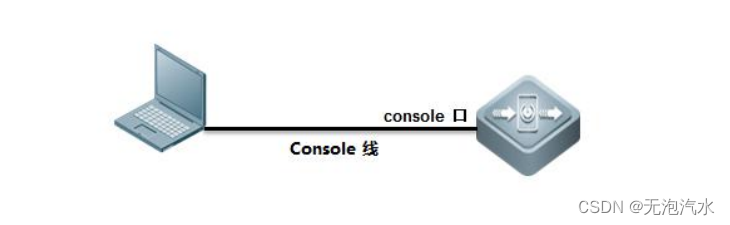

二，组网拓扑：

三，软件登入

用 SecureCRT 软件登入交换机

通过电脑的设备管理器，查看当前激活可用的端口是哪个，例如COM1

如果不能正常显式端口，则需要加载驱动程序（文章开头已给出）

再次打开设备管理器，查看端口

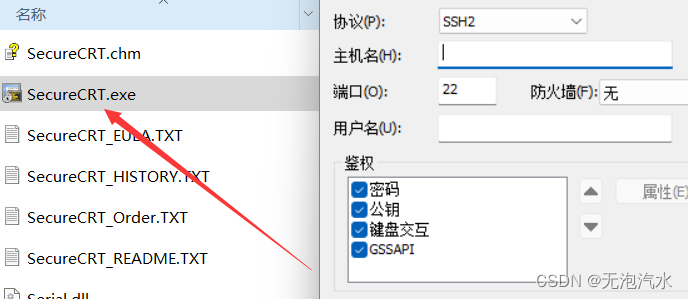

解压SecureCRT软件包，然后运行SecureCRT.exe程序（文章开头已给出）

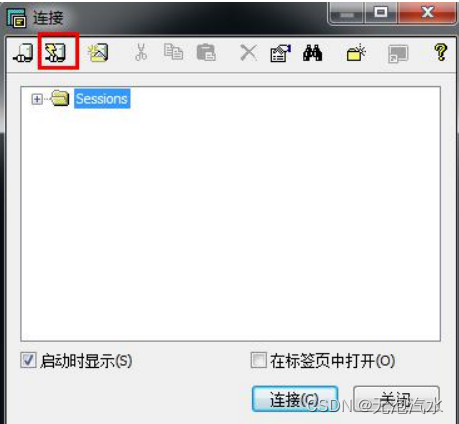

点击如下图第二个图标快速连接：

协议选择Serial，端口选择自己电脑上显式的（我的显式COM3），波特率为9600（交换机默认9600）、RTS/CTS要把勾去掉（关闭流控功能）

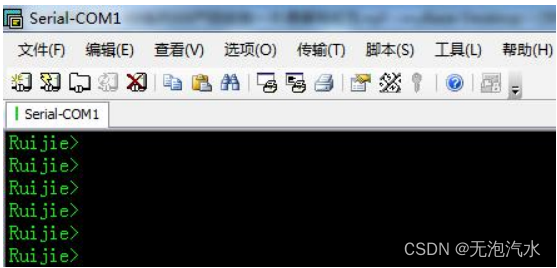

点击连接，交换机出现交换机的主机名提示，类似Ruijie>的字符就表明连接成功了

重要说明：如果没字符提示，回车没反映，那么可以尝试如下方法恢复:

1、检查超级终端的各项参数是否设置正确（特别关注流控（RTS/CTS）、波特率）；

2、检查 console 口是否连接好，COM 口是否连接正确，可以尝试插拔下；

3、修改波特率为 57600 或 115200 再尝试；

4、重启交换机是否有重启日志提示、进行拔插交换机网线（确认是否为只有输出没有

输入）等操作；

5、更换 console 线，更换 USB 转串口线，更换电脑，更换超级终端软件；

6、可以尝试连接其他交换机的 console 口，对比观察是否能正确连接。



连接方式二：Telnet方式

一，组网需求

通过 Telnet 功能远程登录管理设备。

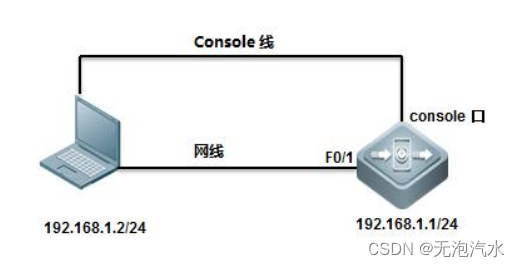

二，组网拓扑

三，配置要点

1，需要给交换机配置一个管理IP，

        如果PC与交换机不是同一个网段，需要给交换机配置一个网关；

2，需要配置一个enable密码及telnet密码；

四，配置步骤

 Console 线登陆

通过交换机，开启交换机的远程登入密码及配置 enable 密码

1，配置交换机管理 IP

Ruijie>enable

----->进入特权模式

Ruijie#configure terminal

----->进入全局配置模式

Ruijie(config)#interface vlan 1

----->进入 vlan 1 接口

Ruijie(config-if)#ip address 192.168.1.1 255.255.255.0

----->为 vlan 1 接口上设置管理 ip

Ruijie(config-if)#exit

----->退回到全局配置模式

2，配置 telnet 密码：

（1）需求一

telnet 连接时使用密码登入交换机

Ruijie(config)#line vty 0 4

-----> 进入 telnet 密码配置模式，0 4 表示允许共 5 个用户同时 telnet 登入到交换机

Ruijie(config-line)#login

----->启用需输入密码才能 telnet 成功

Ruijie(config-line)#password ruijie

-----> 将 telnet 密码设置为 ruijie

Ruijie(config-line)#exit

-----> 回到全局配置模式

Ruijie(config)#enable password ruijie

----->配置进入特权模式的密码为 ruijie

Ruijie(config)#end

----->退出到特权模式

Ruijie#write

----->确认配置正确，保存配置

  确认 telnet 配置是否正确

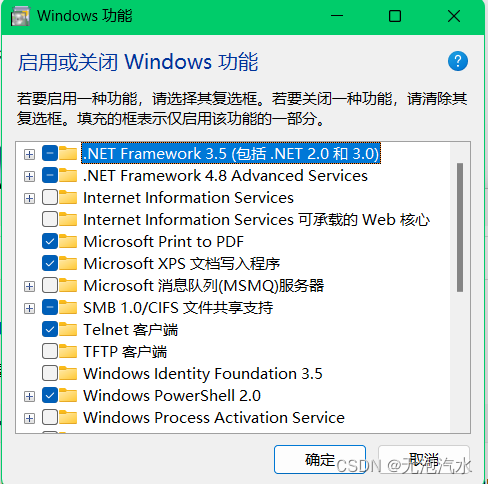

1，打开控制面板---->程序和功能-0--->启用或关闭Windows功能---->勾选Telnet客户端---->确定

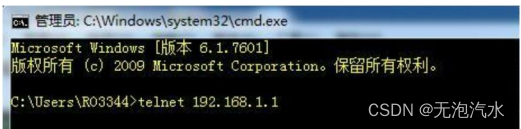

2，在开始--运行中输入 cmd 命令，点击”确定“，在弹出的 CMD 命令行中，输入 telnet

192.168.1.1

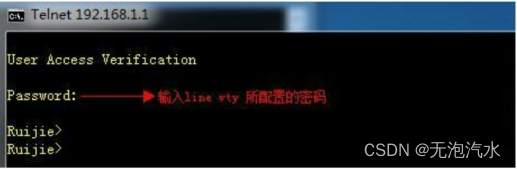

3，回车后，输入 line vty 所配置的密码，进入设备的用户模式，出现 Ruijie>模式

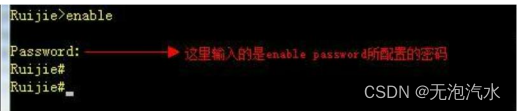

4，在 Ruijie>模式下输入 enable 后，提示输入特权密码，输入正确的密码后回车，进入特

权模式

（2）需求二

telnet 时使用用户名及密码登入交换机

Ruijie(config)#line vty 0 4

----->进入 telnet 密码配置模式，0 4 表示允许共 5 个用户同时 telnet 登入到交换机

Ruijie(config-line)#login local

----->启用 telnet 时使用本地用户和密码功能

Ruijie(config-line)#exit

----->回到全局配置模式

Ruijie(config)#username admin password ruijie

----->配置远程登入的用户名为 admin，密码为 ruijie

Ruijie(config)#enable password ruijie

----->配置进入特权模式的密码为 ruijie

Ruijie(config)#end

----->退出到特权模式

Ruijie#write

----->确认配置正确，保存配置

确认 telnet 配置是否正确

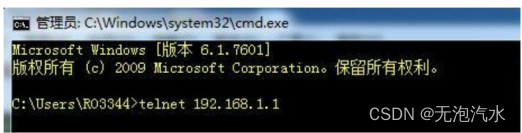

1)、在开始--运行中输入 cmd 命令，点击”确定“，在弹出的 CMD 命令行中，输入 telnet

192.168.1.1

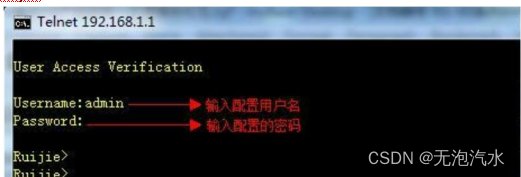

2)、回车后，出现输入用户和密码，密码输入时隐藏不显示。输入正确的密码后回车，

进入设备的用户模式，出现 Ruijie>模式

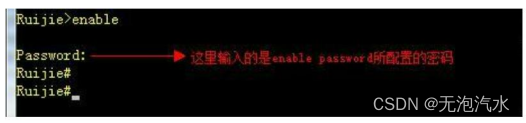

3)、在 Ruijie>模式下输入 enable 后，提示输入特权密码，输入正确的密码后回车，进入

特权模式

五，功能验证

查看当前用户登入交换机情况

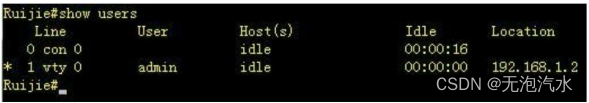

如上图，有两个用户登入交换机，一个是通过 console 线登入，另外一个是通过 telnet

登入交换机，登入用户的 IP 地址是 192.168.1.2。
