HC-05蓝牙模块连接到安卓手机，实现通信

准备好的硬件：1、usb转ttl模块   2、hc-05模块

准备好的软件：1、pc端 串口调试助手 2、手机软件 蓝牙调试器（推荐）  3、ch340

软件下载链接：串口调试助手：UartAssist串口调试助手 V5.0.2-软件工具-野人家园 (cmsoft.cn)

                         蓝牙调试器：https://pan.baidu.com/s/1OV5MgmTUjyNafIsshcdh6Q

                                               提取码：8888（感谢这位大佬的链接）

                         ch340：直接搜索ch340即可

硬件连接：vcc接3.3v      gnd接gnd       rxd接txd        txd接rxd       en接gnd

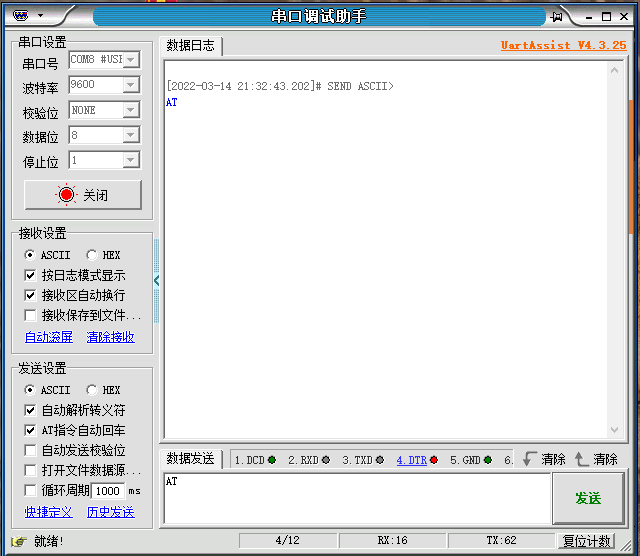

接完线后，将usb转ttl插入usb接口里，这种情况下，蓝牙模块的小灯会急速闪烁,打开串口调试助手，选择ch340的com开口，波特率选择9600,发送AT,串口不会返回ok,如图：

 这是因为en接口还在gnd上，将en接口接到3.3v上，再次发送AT指令，如图;

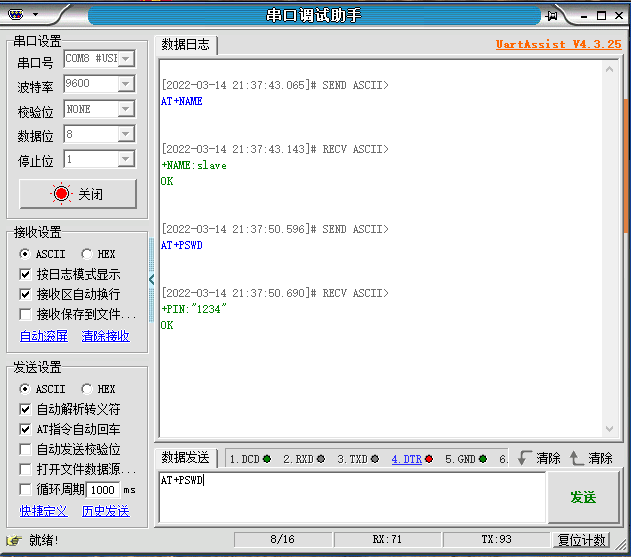

 此时返回ok，说明hc-05可以正常通信。AT+NAME可以查看名称，AT+PSWD可以查询密码：

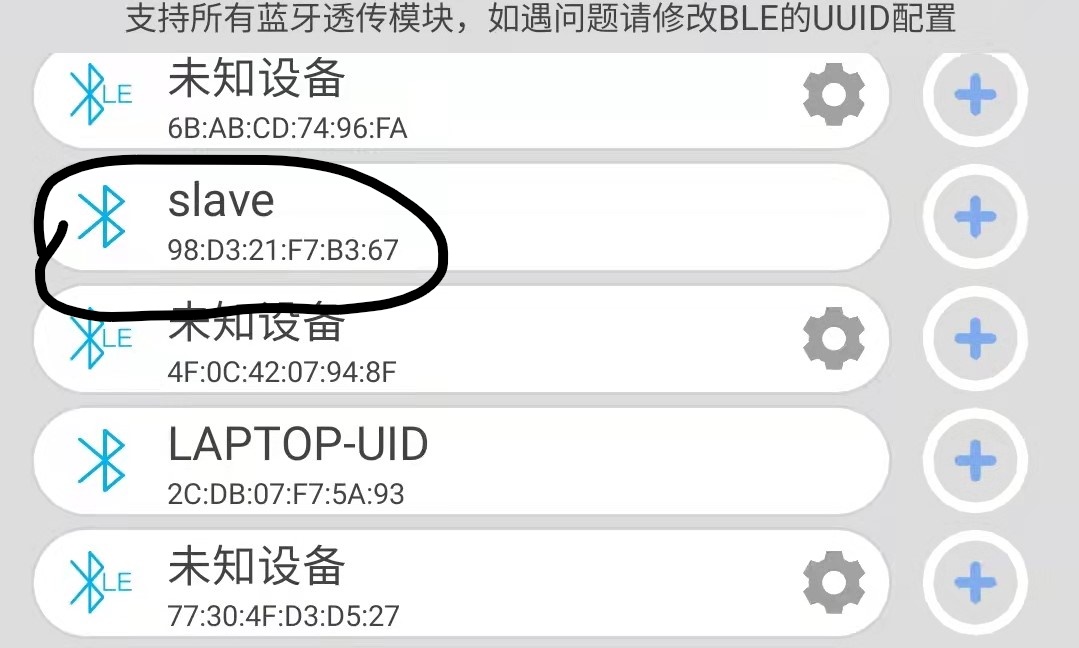

 打开手机上的蓝牙以及蓝牙调试器,搜索未连接的设备，找到蓝牙模块的名称（一般为HC-05），我这里名称是slave。

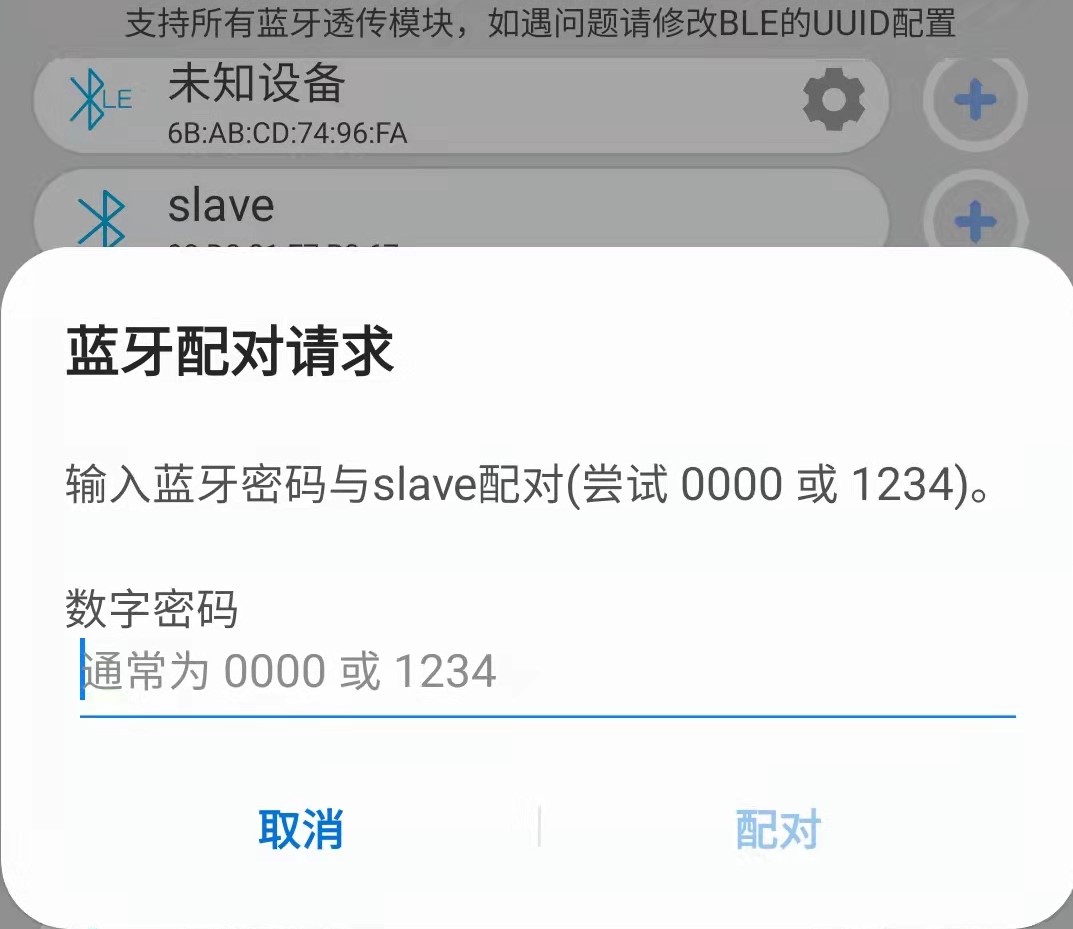

 找到设备后点击后面的+号，会出现输入密码，根据我们查询的密码输入即可

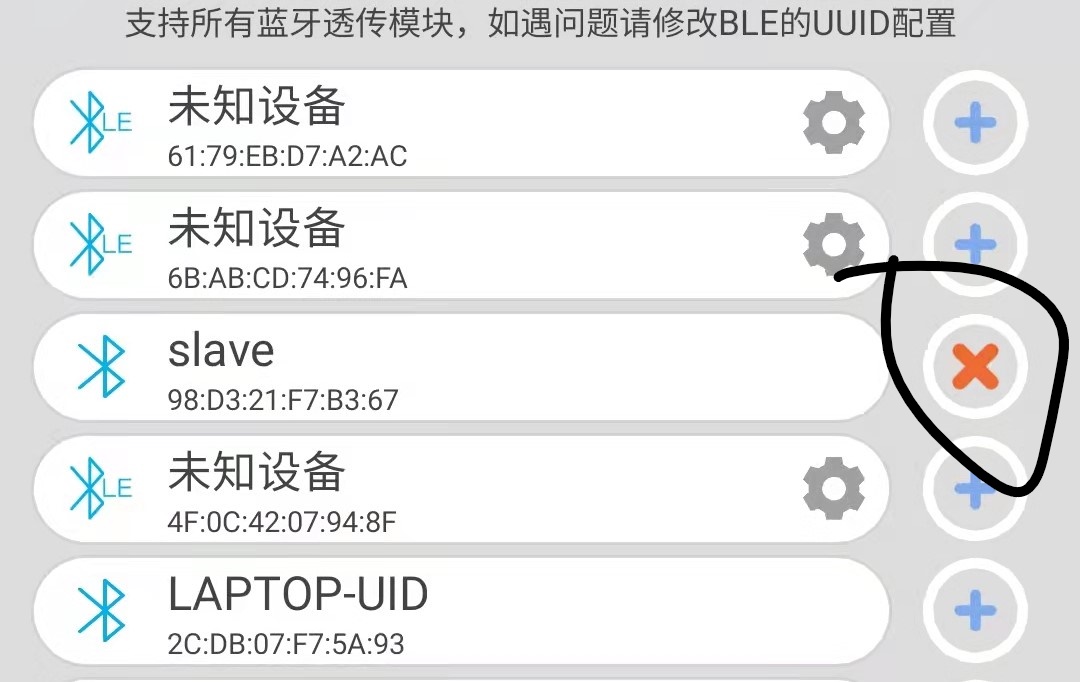

 配对成功后再次点击后面的+号，一段时间后+号就会变成x号（如果配对失败，多试几次）：

 此时hc-05模块上的灯已经闪烁的很慢了，但是手机还没有与蓝牙进行通信。

接下来我们要把en接到gnd上（注意这一步非常重要！！！！！！！！）

做完这一步，手机和串口可以通信了。

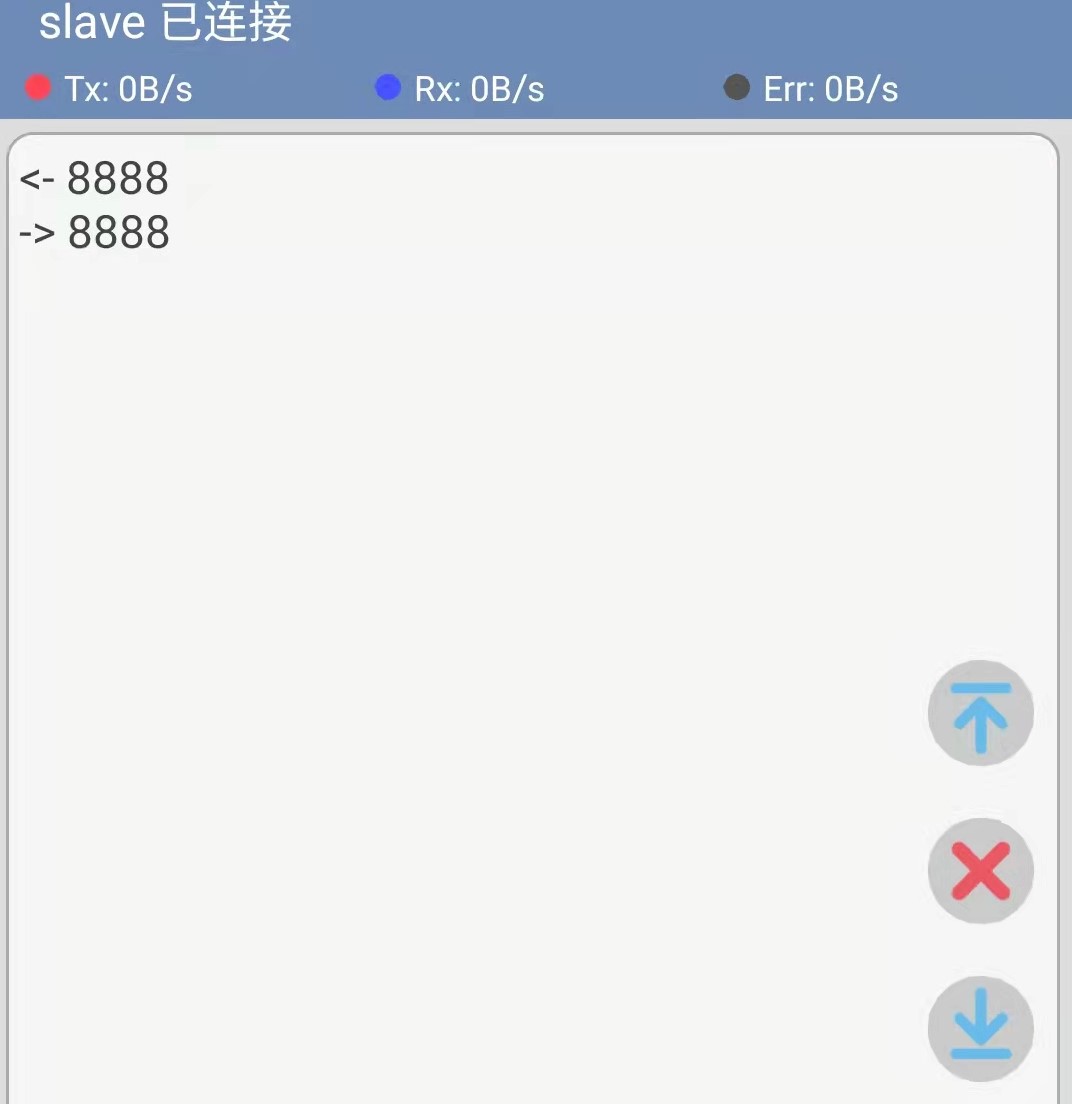

手机上发送8888，串口调试助手接收到8888：

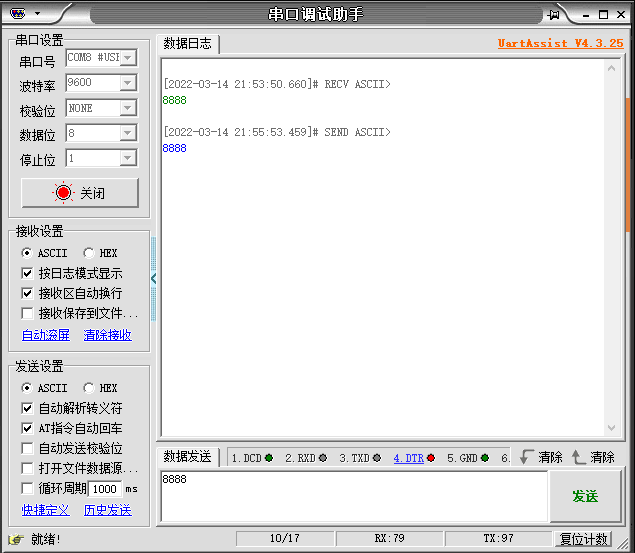

 同样串口调试助手上发送8888，手机上也会显示8888：



至此结束。
