电路实验——实验三 叠加原理

前言

本篇文章记录了用Multisim仿真软件验证叠加定理。

一、实验目的

1、验证线性电路叠加原理的正确性。
2、通过实验加深对叠加原理的内容和适用范围的理解。
3、学会分析测试误差的方法。

二、实验内容

1、分别令US1电源单独作用，US2电源单独作用，US1和US2共同作用，US2单独作用，验证线性电路叠加原理。
2、将电阻换成二极管，验证非线性电路不满足叠加原理。

三、实验仪器与设备

序号	名称
1	可调直流稳压源
2	直流数字电压表
3	直流毫安表
4	叠加原理实验线路板

四、实验原理

1、叠加性

叠加原理是分析线性电路时非常有用的网络定理，它反映了线性电路的一个重要规律。叠加原理：在含有多个独立电源的线性电路中，任意支路的电流或电压等于各个独立电源分别单独激励时，在该支路所产生的电流或电压的代数和。电路中某一电源单独激励时，其余不激励的理想电压源用短路线来代替，不激励的电流源用开路线来代替。
含有受控源的电路应用叠加原理时，在各独立电源单独激励的过程中，一定要保留所有的受控源。

2、齐次性

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其他各电阻元件上所建立的电流或电压值）也将增加或减小K倍。
叠加原理只适用于线性电路，即使在线性电路中，因为功率与电压、电流不是线性关系，所以计算功率时不能应用叠加原理。

五、实验注意事项

1、用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“+”、“-”号的记录。
2、注意仪表量程的及时更换。

六、实验内容与步骤

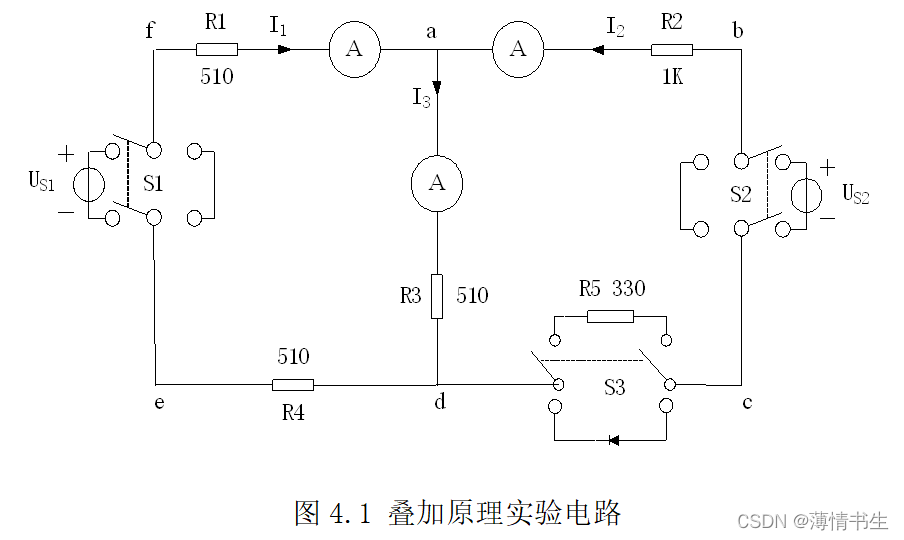

1、按图4.1电路接线，取US1=12V,US2=12V。

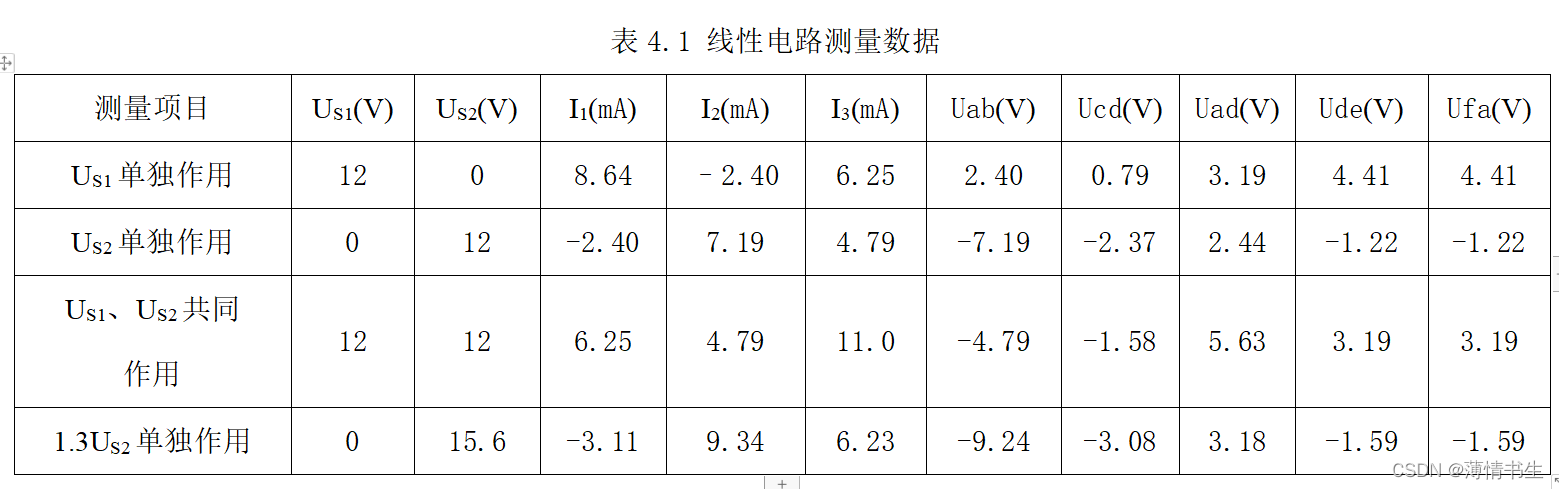

2、令US1电源单独作用，（将开关S1投向US1侧，开关S2投向短路侧），用直流数字电压表和毫安表（使用电流插头）测量各支路电流及各电阻元件两端电压。将数据记入表格4.1中。

3、令US2电源单独作用（将开关S2投向US2侧，开关S1投向短路侧），用直流数字电压表和毫安表（使用电流插头）测量各支路及各电阻元件两端电压。
4、令US1和US2共同作用（将开关S1和S2分别投向US1和US2侧），重复实验步骤2。
5、将US2调至15.6V，即1.3US2电源单独作用（将开关S2投向US2侧，开关S1投向短路侧），重复上述实验步骤3。

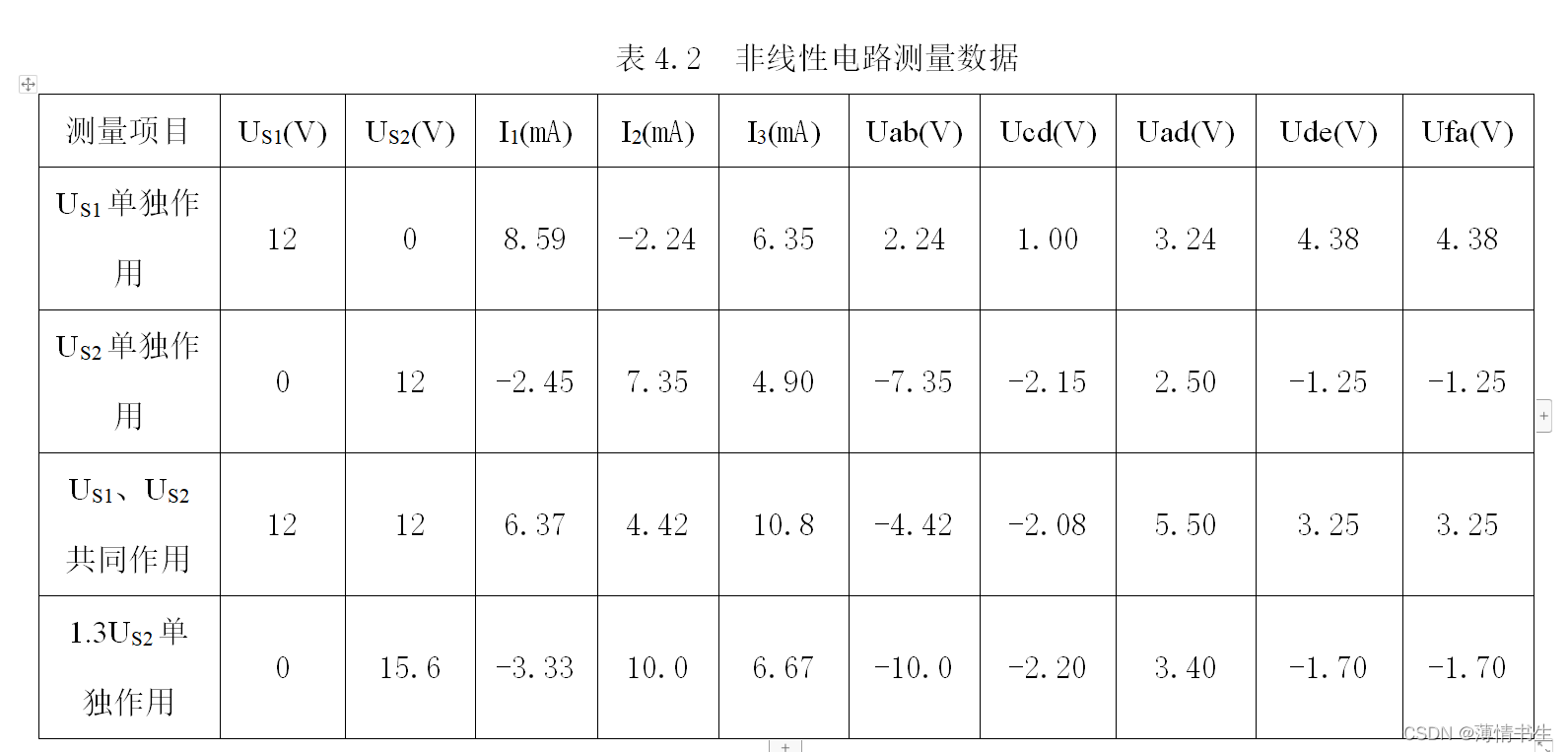

6、将图4.1所示电路中的R5换为二极管（将开关S3投向二极管侧），其余同上述实验步骤，验证非线性电路不满足叠加原理。将数据记入表格4.2中。

七、实验思考题

1、根据实验数据验证线性电路的叠加性与齐次性。
以电流I1为例验证叠加性：US1电源单独作用时I1’ = 8.64mA,US2电源单独作用时I1’’ = -2.40mA，US1、验证US2电源共同作用时，I1 = 6.25mA,显然I1 = I1’ + I1’’,可验证线性电路的叠加性。
以电流I1为例验证齐次性：US2电源单独作用时I1 = -2.40mA，1.3US2电源单独作用时I1’ = -3.11mA,显然I1’ = 1.3I1’,可验证线性电路的齐次性。
2、用电流实测值及电阻标称值计算R1、R2、R3上消耗的功率，以实例说明功率能否叠加？
P1’ = I1’*I1’*R1=38.071,W,P1’’ = I1’‘I1’'R1=-2.938W,P1 = I1I1R1=19.922W,显然P1不等于P1’和P1’'之和,即功率不能叠加。

注:叠加定理Multisim源文件请见叠加定理Multisim源文件.
