一、设计背景

      随着科技的不断发展，电子设备在我们生活中扮演着愈加重要的角色。这些电子设备不仅使我们的生活更加便利，还帮助我们提高工作效率和精确度。其中，电子秒表是常用的计时设备之一，用于精确测量时间的消逝。本设计的数字电子秒表系统采用51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、LED数码管以及外部中断电路来设计电子秒表。将软、硬件有机地结合起来，使得系统能够实现三位LED显示，倒计时精度为0.1秒，能正确地进行计时，复位后重新回到初始状态。其中软件系统采用C语言编写程序，包括显示程序，定时中断服务，外部中断服务程序，延时程序等，并在KEIL5中调试运行，硬件系统利用PROTEUS8.11强大的功能来实现，简单切易于观察，在仿真中就可以观察到实际的工作状态。

二、实现功能

         本设计以51单片机为核心,，采用常用电子器件设计，两个按键、三个数码管显示，开机后显示0，每秒循环左移一位，即“口口0->”口0口”->”0口口”,按A键开始显计时,实时显示所经历的时间,按B键停止计时并显示从开始到当前的时间,按键采用中断方式,按键A接INT0,按键B接INT1，要求精确到0.1秒,量程为0-99.9秒.

三、仿真结果

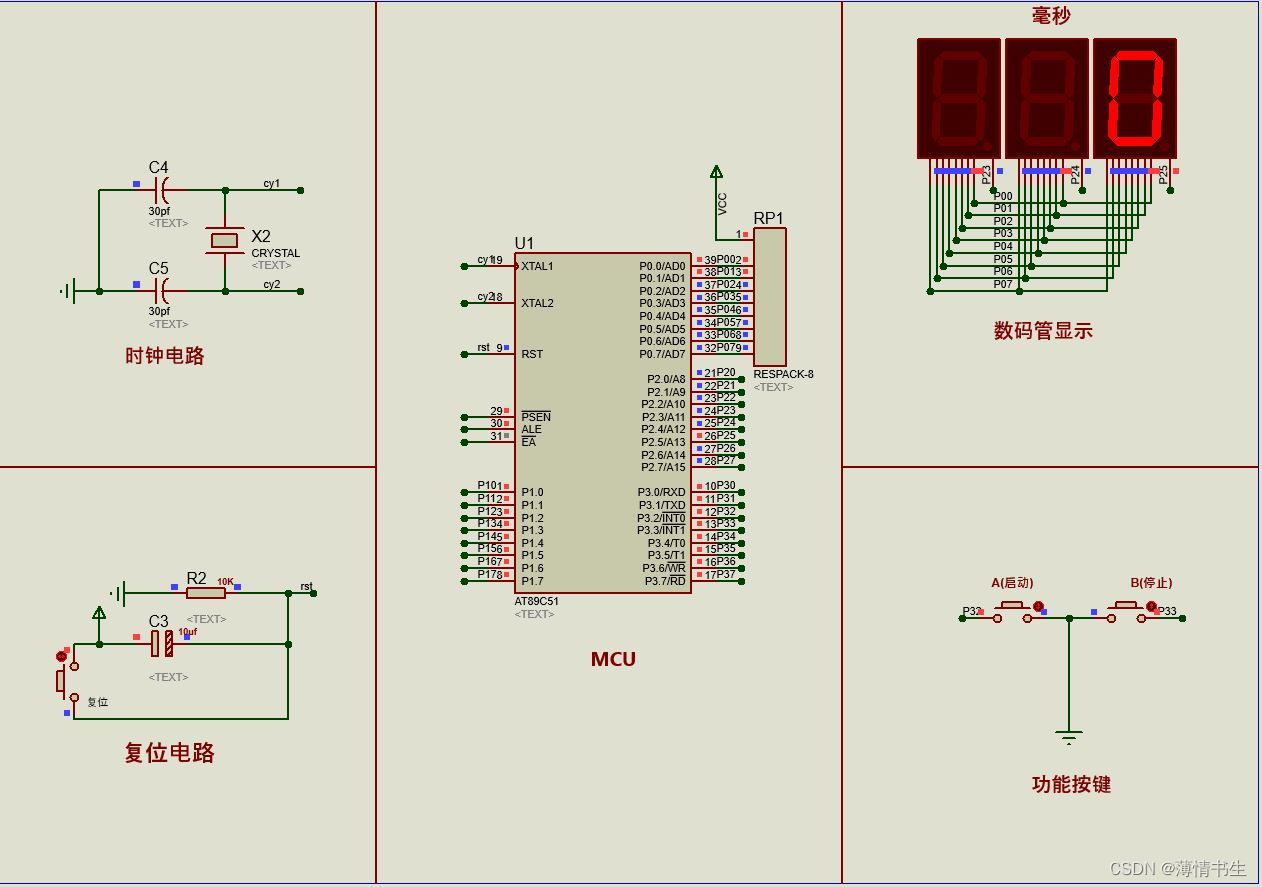

开机显示0。

 每秒循环左移一位。

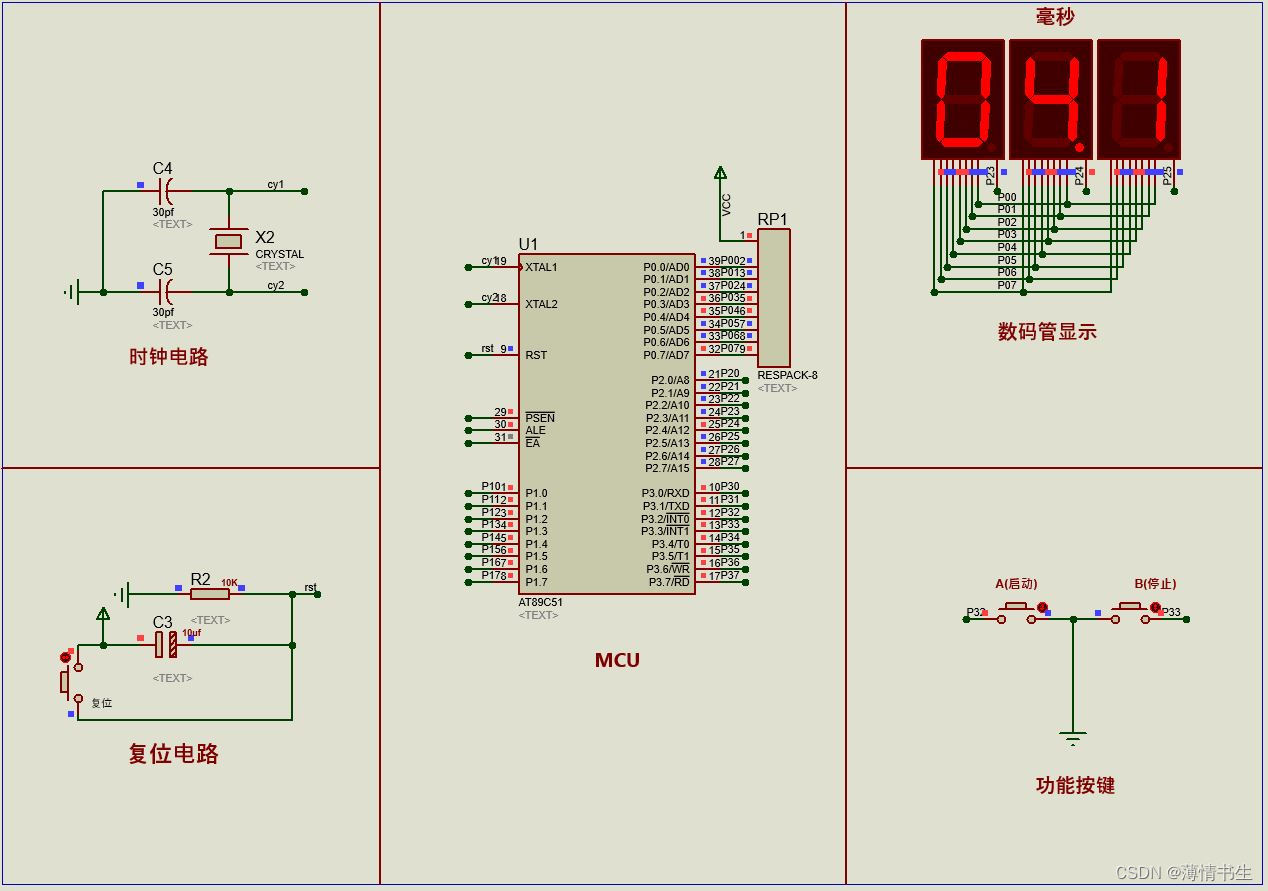

按A键开始显计时,实时显示所经历的时间,按B键停止计时。

四、源程序

#include <reg51.h>

#define uchar unsigned char	 //0——255
#define uint unsigned int	 		//0——65535
#define ulong unsigned long	//0——4294967295


uchar disCode[10] = {0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09}; //数码管段码 0~9
uchar disDotCode[10] = {0x02,0x9e,0x24,0x0c,0x98,0x48,0x40,0x1e,0x00,0x08}; //数码管段码 0~9(无数码管)
uchar locCode[8] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};					//位码

void displayTime(void);	 //刷新时间显示
void disPlay(uchar num, uchar loc);	 //数码管、led显示函数
void Exint_Init(void);
void Timer_Init(void);
void Delay1ms(unsigned int n);	//延时1ms
void Delay_us(unsigned int t);

ulong ms = 0;	//存储毫秒值
uchar miao = 0;	//秒数
uchar set_flag = 0;

uchar smg_c = 0;	//数码管闪烁时间计数
uchar smg_f = 0;	//数码管闪烁标志
uchar smg_b = 0;

void Timer_Init(void)
{
	TMOD=0x11; //0110 0001	//方式一

	TH0= (65536-100000)/256;
	TL0= (65536-100000)%256;		// 100ms
    TH1= (65536-50000)/256;
	TL1= (65536-50000)%256;		// 50ms

	TR0=1;		//开启T0
	TR1=1;		//开启T1
	//ET0=1;		//T0中断允许
    ET1=1;		//T1中断允许
	EA=1;	//总中断开启
}
/*******************************************************************************
* 函 数 名          : T0_INT
* 函数功能         : T0定时器中断函数10ms
* 输      入         : 无
* 输      出         : 无
*******************************************************************************/
void T0_INT0(void)  interrupt 1
{
	ms++;
	if(ms == 10)  //1s时间到
	{
		ms = 0;
		miao++;
		if(miao == 100)    //秒数计时为0
		{
			miao=0;
		}
	}
	displayTime();
}

/*******************************************************************************
* 函 数 名          : T0_INT1
* 函数功能         : T0定时器中断函数50ms
* 输      入         : 无
* 输      出         : 无
*******************************************************************************/
void T0_INT1(void)  interrupt 3
{
	smg_c++;
	if(smg_c == 20)
	{
		smg_b++;
		smg_f=smg_b%3;
		smg_c = 0;
	}
	displayTime();
}

/*********外部中断0、1初始化***********/
void Exint_Init()
{
	IT0 = 1;
	IT1 = 1;    //下降沿触发
	EX0 = 1;
	EX1 = 1;
	PX0 = 1;    // 中断优先级设置
	PX1 = 0;
}

/*********外部中断0服务函数***********/
void Exint0_Service() interrupt 0
{
	ET0 = 1;		//T0中断允许打开，开始计时
	set_flag = 1;
	smg_b=0;
	smg_f=0;
	ms=0;
	miao=0;
}

/*********外部中断1服务函数***********/
void Exint1_Service() interrupt 2
{
	ET0 = 0;
}

/*******************************************************************************
* 函 数 名          : main
* 函数功能         : 主函数
* 输      入         : 无
* 输      出         : 无
*******************************************************************************/
void main(void)
{
    Timer_Init();
	Exint_Init();
	P1=0xff;
	while(1)
	{
		displayTime();	 //刷新时间显示
	}
}

void displayTime(void)	 //刷新时间显示
{
   if((smg_f == 2)||set_flag==1)
	{
		disPlay(miao/10, 3);	 //显示秒数的个位
	}
   if((smg_f == 1)||set_flag==1)
	{
		disPlay(miao%10, 4);	 //显示秒数的十位
	}
   if((smg_f == 0)||set_flag==1)
	{
		disPlay(ms%10, 5);	 //显示秒数的个位
	}

}

void disPlay(uchar num, uchar loc)	 //数码管、led显示函数
{
	P0 = 0xff;	//消除重影
	P2 = locCode[loc];	//位码输出
	if((loc==4)&&(set_flag==1)){ P0 = disDotCode[num];}	//段码输出
	else{P0 = disCode[num];}
	Delay_us(200);	//增加显示时间，防止显示过暗
}

void Delay_us(unsigned int t)
{
  while(t--);
}
