LT9611单/双端口 MIPI CSI/DSI 转 HDMI 1.4 发射器，龙迅方案

于 2024-04-29 15:52:28 发布
阅读量839 收藏
点赞数 2
分类专栏： LT9611 龙迅方案 龙迅 文章标签： 芯片 龙迅 LT9611
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_53697318/article/details/138315731
版权
本文介绍了LT9611MIPI桥接器，它具备双端口MIPIDSI/CSI接收器和HDMI1.4发射器，支持2Gbps数据通道，适用于移动设备和各种消费电子产品，提供多种音频输入选项和先进封装技术。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

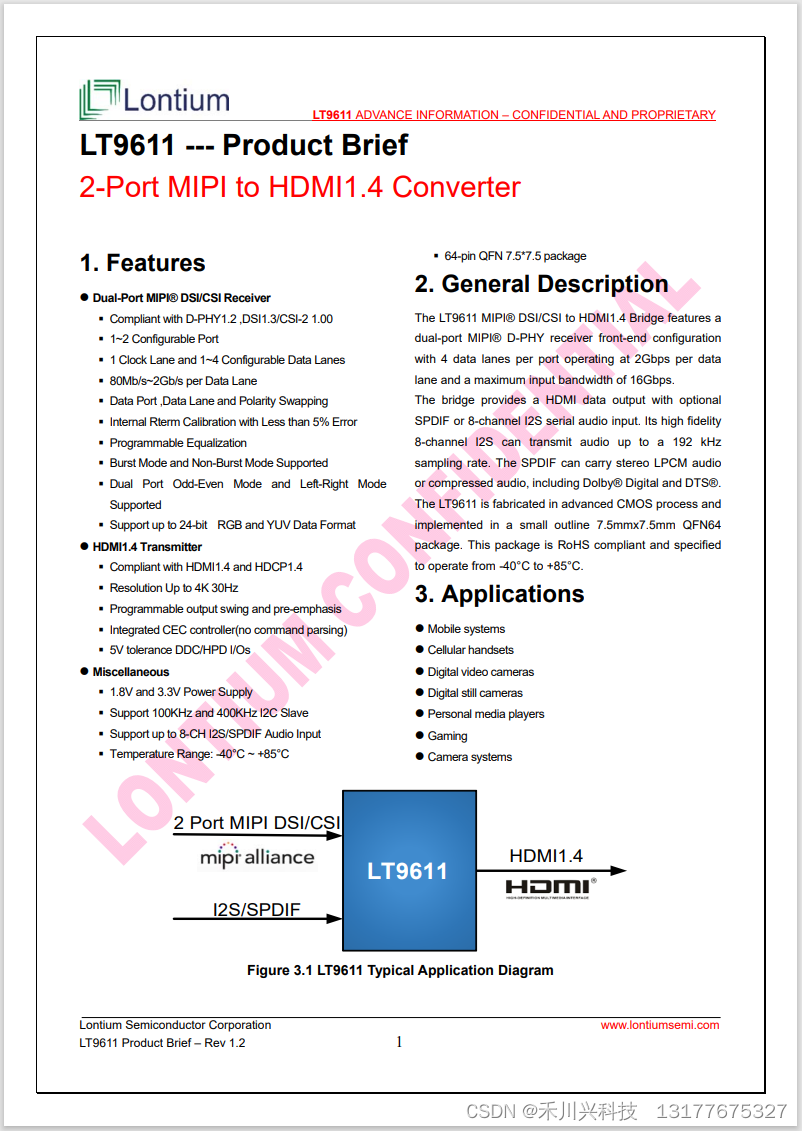

1. 描述

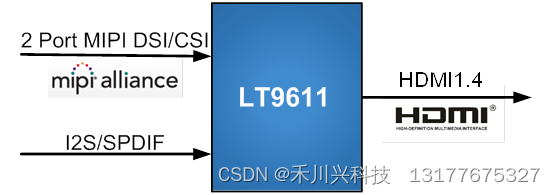

LT9611 MIPI® DSI/CSI 至 HDMI1.4 桥接器具有双端口 MIPI® D-PHY 接收器前端配置，每个端口有 4 个数据通道，每个数据通道以 2Gbps 的速度工作，最大输入带宽为 16Gbps。
该桥接器提供一个 HDMI 数据输出，具有可选的 SPDIF 或 8 通道 I2S 串行音频输入。其高保真 8 通道 I2S 可传输高达 192 kHz 采样率的音频。SPDIF可以传输立体声LPCM音频或压缩音频，包括杜比®数字和DTS®。
LT9611 采用先进的 CMOS 工艺制造，并采用小外形 7.5mmx7.5mm QFN64 封装。该封装符合 RoHS 标准，额定工作温度范围为 -40°C 至 +85°C

。功能

• 双端口 MIPI® DSI/CSI 接收器
• HDMI1.4 发射器
• 其他

3.应用
• 移动系统• 蜂窝手机• 数码摄像机• 数码相机• 个人媒体播放器• 游戏• 摄像系统
