LT6911GXC HDMI2.1 至四端口 MIPI/LVDS，带音频 龙迅方案

1. 说明

LT®6911GXC 是一款面向 VR / 显示应用的高性能 HDMI2.1 至 MIPI 或 LVDS 芯片。
HDCP RX作为HDCP中继器的上游，可以与其他芯片的HDCP TX配合使用，实现中继器功能。
对于 HDMI2.1 输入，LT6911GXC 可配置为 3/4 通道。自适应均衡功能使其适合长电缆应用，最大带宽高达 32Gbps。
对于 MIPI 输出，LT6911GXC 具有可配置的单端口或双端口或四端口 MIPI®DSI/CSI，具有 1 个高速时钟通道和 1~4 个高速数据通道，采用 D-PHY 时以最高 2.5Gbps/通道的速度工作，可支持四个端口高达 40Gbps 的总带宽。还支持5.7Gbps/通道与C-PHY，可以支持四个端口高达68.4Gbps的总带宽。
对于LVDS输出，LT6911GXC可配置为单端口、双端口或四端口LVDS，具有1个高速时钟通道和3~5个高速数据通道，以每通道最大1.2Gbps的速度工作，可支持高达24Gbps的总带宽。
提供两个数字音频输出接口，分别提供 I2S 和 SPDIF。I2S 接口支持 8 通道 LPCM，SPDIF 接口支持 2 通道 LPCM 或压缩音频，最大采样率为 192 KHz。
该器件能够通过集成微处理器实现自动操作，该微处理器使用嵌入式SPI闪存进行固件存储。系统控制也可通过配置 I2C 从接口实现。

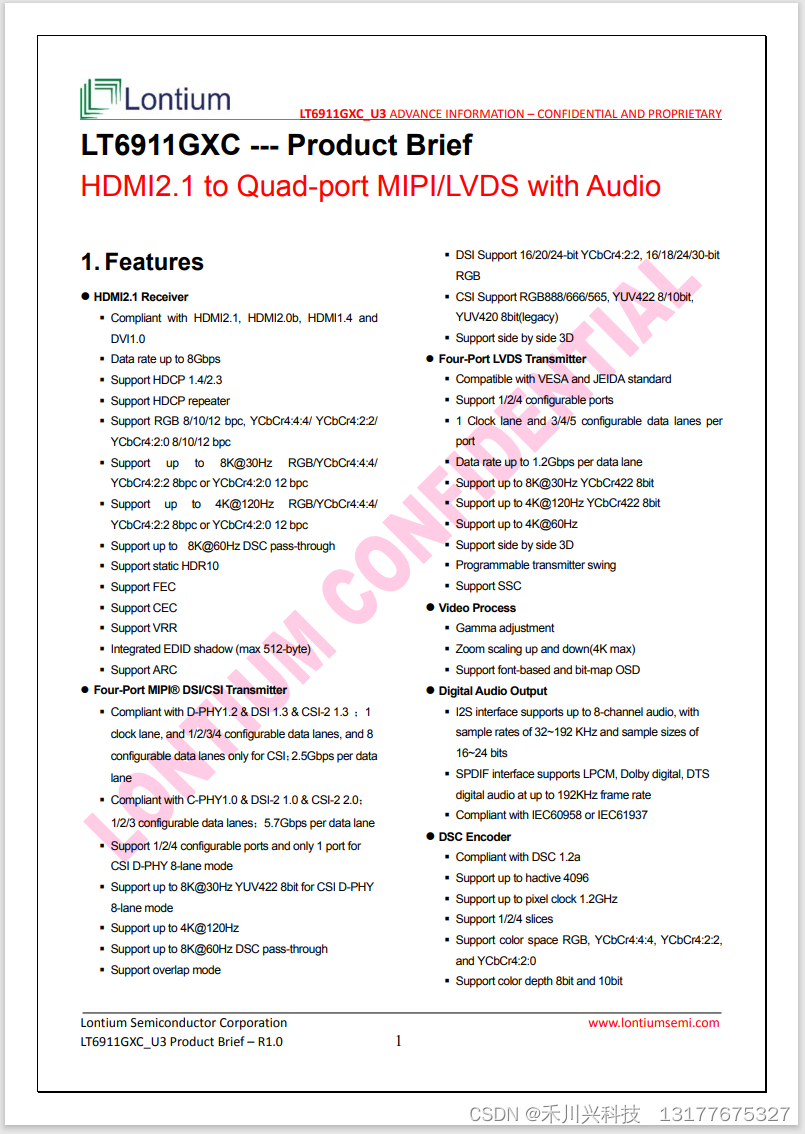

2. 特点

• HDMI2.1 接收器
• 四端口 MIPI® DSI/CSI 发射器
• 四端口 LVDS 发射器
• 数字音频输出
• 视频处理
• DSC 解码器和编码器

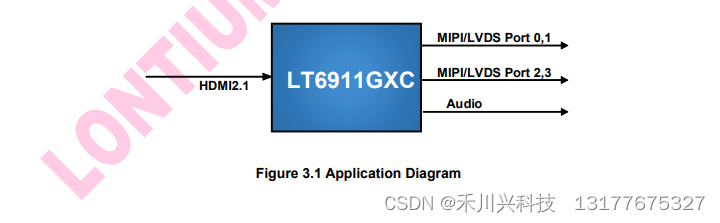

3.应用• 显示• VR• 移动系统• 维多会议
