FPGA: Quartus II 的初学者使用

已于 2023-01-03 17:32:56 修改
阅读量5.7k 收藏 69
点赞数 6
文章标签： fpga开发
于 2022-02-23 00:26:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_53899216/article/details/122680556
版权
本文介绍了FPGA开发工具Quartus II的基础使用，包括主界面解析、新建工程与文件的步骤、创建输入文件、编译、引脚锁定、仿真以及如何将设计下载到硬件电路。重点讲解了使用ModelSim进行仿真和在Quartus II中配置引脚的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、Quartus II的初识

主界面介绍

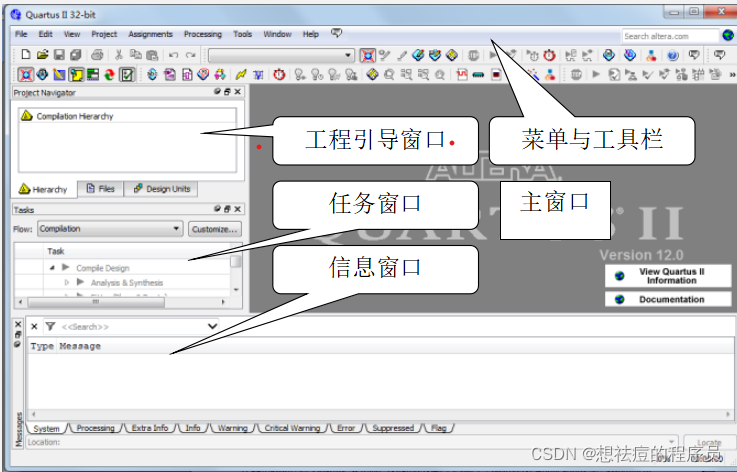

Quartus Ⅱ12.0的主界面包括菜单与工具栏、主窗口、工程引导窗口（Project　Navigator）、任务窗口（Tasks）、信息（Messages）窗口等

Quartus Ⅱ12.0的主界面包括菜单与工具栏、主窗口、工程引导窗口（Project　Navigator）、任务窗口（Tasks）、信息（Messages）窗口等
（1）工程引导窗口中有三个小窗口分别是层次体系，文件，设计单元
（2）任务窗口在编译与综合时会显示各个过程的进度
（3）菜单与工具栏

二、基本设计步骤

1、新建工程与文件

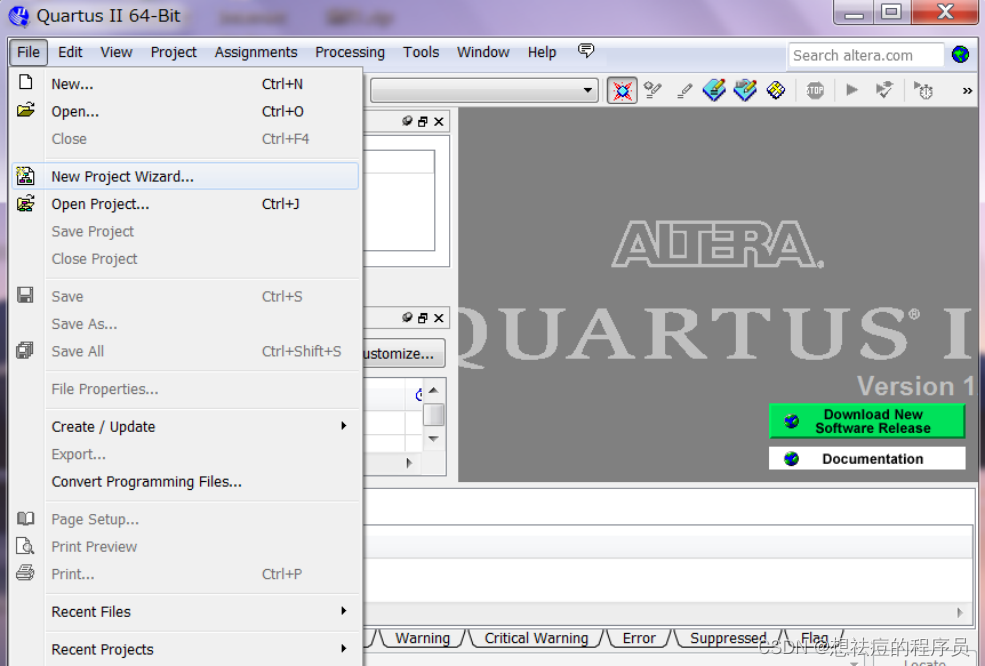

（1）首先点击File中的New Project Wizard进行新建工程
在这里插入图片描述
（2）输入设计文件的地址、设计项目的名称和顶层文件实体名。
