端口镜像技术白皮书

1.概述
端口镜像就是将被监控端口上的数据复制到指定的监控端口，对数据进行分析和监视。被监控的端口叫镜像端口，该端口的数据被复制到监控端口；监控端口也可称为采集端口，该端口将接收到的报文转发到数据监测设备，以便对报文进行监控和分析。值得注意的是镜像端口的总带宽不应超过采集端口的带宽。
端口镜像的方向分为三种：
①入方向：仅对从镜像端口收到的报文进行镜像。
②出方向：仅对从镜像端口发出的报文进行镜像。
③双向：对从镜像端口收到和发出的报文都进行镜像。

1.1 技术优点
采集端口会与数据监测设备相连，用户利用这些数据监测设备来分析复制到采集端口的报文，进行网络监控和故障排除。端口镜像设置灵活，用户可以指定受监控的报文的方向，如只监控指定端口发送的报文。
2.端口镜像介绍
2.1 SPAN
SPAN 技术主要是用来监控交换机上的数据流，大体分为两种类型，本地 SPAN 和远程SPAN（RSPAN），实现方法上稍有不同。利用 SPAN 技术我们可以把交换机上某些想要被监控端口（镜像端口）的数据流复制一份，发送给连接在采集端口上的网络分析仪（Network Analyzer）。
2.2 端口镜像实现方式
本地端口镜像可以对所有报文（包括 multicast、BPDU、CDP、VTP、DTP、STP、PagP、LACP packets 等等）进行镜像，它通过本地镜像组的方式实现，即镜像端口和采集端口在同一个本地镜像组中，交换机设备将镜像端口的报文复制一份并转发到采集端口。

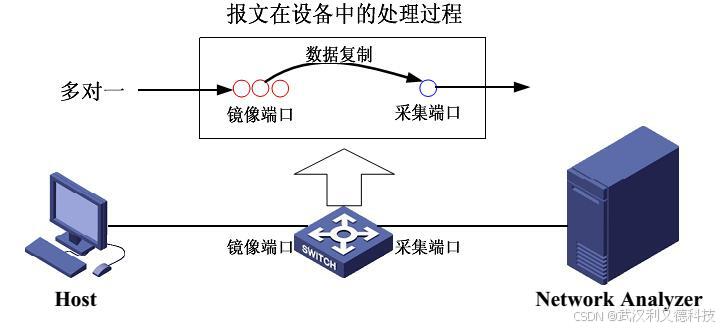

图 1 本地端口镜像示意图（1）

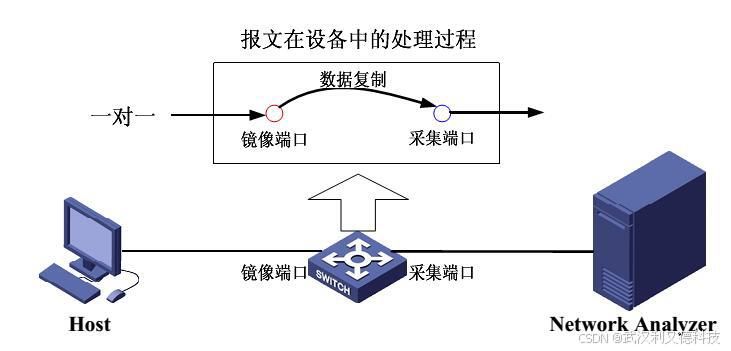

图 2 本地端口镜像示意图（2）

3.参考文献
（1）IEEE802.3ad
（2）IEEE802.3
（3）RFC1058
（4）RFC1723
（5）RFC2453
