POE交换机全方位解读（中）

 POE供电距离到底怎么算

   只针对符合IEEE802.3af/at 标准PoE设备

  ① 网线对供电距离的影响

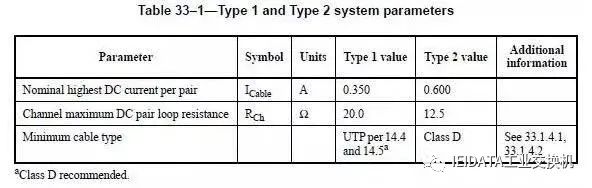

  首先我们先来看下表IEEE802.af和IEEE802.3at标准中对Cat5e网线要求：

    说明：Type 1 value和Type 2 value 分别指IEEE802.3af和IEEE802.3at的要求。

    从表中可以看出：100米cat5e网线的等效阻抗IEEE802.3at须小于12.5欧姆，而IEEE802.3af则需小于20欧姆。

    结论一：PoE供电距离与网线是息息相关的，网线的阻抗越低传输距离越远，一切抛开网线谈PoE供电距离都是耍流氓！要想供电足够远，网线首先要买正品。

    ② IEEE 802.3af/at标准对PoE供电电压要求

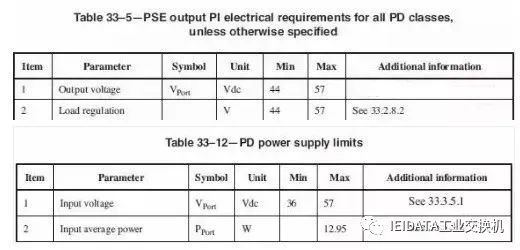

    PoE输出电压范围44-57V，PD受电电压范围36-57V，802.3af/at标准；参考如下：

    结论二：PoE供电距离要求远，输出的电压就必须高。

    总结：要想PoE供电距离够远，网线必须符合标准，PoE供电产品的输出电压在标准之内（44-57V）尽量高。

    例如：海翎光电PoE产品采用输出电压是55V, 在符合标准的Cat5e 200米网线等效阻抗为25欧姆，AF标准电流是300mA，U=0.3*25=7.5V， 55V（PoE输出）-7.5V（衰减电压）=47.5V（200米网线负载端电压），根据P=UI, 最终得出200米网线负载端功率P=负载端电压U*AF标准电流I=47V*0.3A= 14.1W，足够枪机或无线AP工作了。

    当然一个健壮的网络不单单只看足够长的PoE供电距离，网络传输质量要有保障。根据IEEE规定网线传输超过100米，就不保证传输质量，但是在有的情况下（成本压力下），例如安装摄像头时候，我们会超过了十几米，这里教您一个小窍门：对超过不是太多的情况下，将摄像头的连接速率手动设置成10M，对于1个200万像素的枪机，10M速率足够了，非常大的几率解决问题。

    POE交换机功率

    PoE交换机的总功率是一个非常重要的指标，直接关系到可以带多少摄像头。以电源功率是400W的、24端口的PoE交换机来说，除去损耗后PoE交换机总功率大概为370W。

    在IEEE802.3af标准下，它能够供满24个端口（370/15.4=24），即可以同时给24个摄像头供电，也就是满载供电。但如果是按照IEEE802.3at标准的单口最大供电功率30W计算，同时最多就只能给12个端口供电了（370/30=12）。

    实际使用中，很多普通网络摄像头的最大功耗较低，基本不超过15W，如果这时每个PoE端口按照最大功率（比如30W）去预留供电功率的话，就会出现有的端口PoE功率用不完，而有的端口却分不到功率的情况。比如，有些PoE交换机均支持动态功率分配，可以避免这种情况。在选购PoE交换机时，要看交换机是否支持动态功率分配，这样每个端口只分配实际使用的功率，这样就能更高效地利用PoE交换机的供电功率。

    POE供电稳定性

    从技术角度来讲，PoE的技术发展多年，目前已经处于非常成熟的阶段。但由于目前监控市场迫于成本压力，选用的PoE交换机或者线材品质过于低劣，再或者方案设计本身就不合理，导致采用PoE供电的项目维护的工作量特别大，所以工程商普遍存在PoE供电不稳定的观点。

    网络监控项目，不同于普通的网络综合布线，数据传输量非常大，功率高，且要求全天候不间断工作，采用有品质保证的PoE设备和线材是整个系统稳定的保证。
