全国产交换机端口类型有哪些？

  因全国产交换机的速率和功能等各不相同，全国产交换机端口类型也有所不同。武汉利又德的小编将从传输速率、功能以及网络体系结构三个方面，为您简单介绍一些常见的全国产交换机端口类型，帮助您更好地了解它们之间的差异性，为将来网络部署做足准备。

     1. 网络设备常见接口类型

    主要有光口、电口、combo口和console口

     1.1 光口是指光纤接口，光口的线缆上传输的是光信号，常见的光口都是可插拔光模块的接口，规格从100M~100G都有。

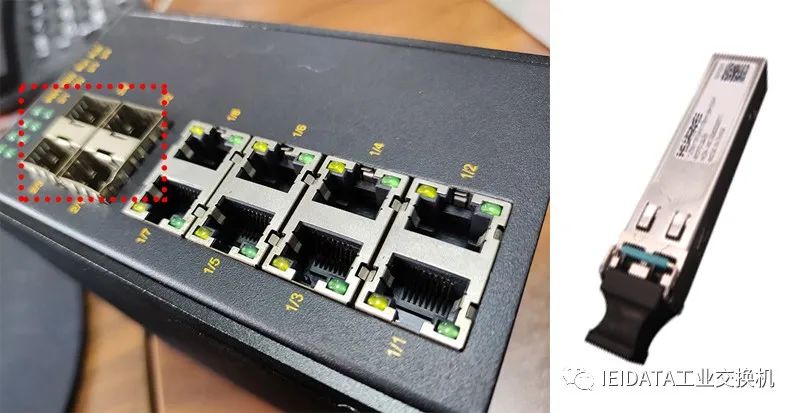

图1 光模块插槽和模块

    1.2 电口，常见是的RJ45口，插双绞线的端口（网线），是处理电信号的，一般速率为10M、100M，最大为1000M。最大传输距离为100m。电口又可以分为固定端口以及光电模块接口两种。

 图 2 固定电口

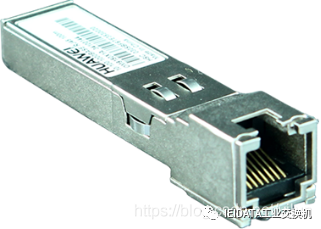

图 3 光电模块（电口模块）

     1.3 Combo口接口是一个光电复用接口，是由设备面板上的两个以太网口（一个光口和一个电口）组成。Combo电口与其对应的光口在逻辑上是光电复用的，用户可根据实际组网情况选择其中的一个使用，但两者不能同时工作。交换机上Combo接口的判断方法：通过交换机面板判断，接口标识编号相同，但是传输介质（光和电）不同的一对接口，即为Combo口。图5-1的1和2分别代表一个Combo接口。

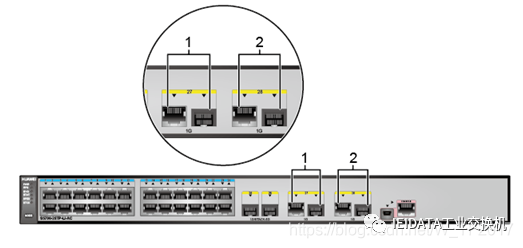

图4-1 Combo接口示意图

      举例：当激活光接口时，对应的电接口就自动处于禁用状态，用户可根据对端接口类型选择使用电接口或光接口。电接口和光接口共用一个接口视图。当用户需要激活电接口或光接口，配置电接口或光接口的属性（比如速率、双工模式等）时，只需要在同一接口视图下配置。

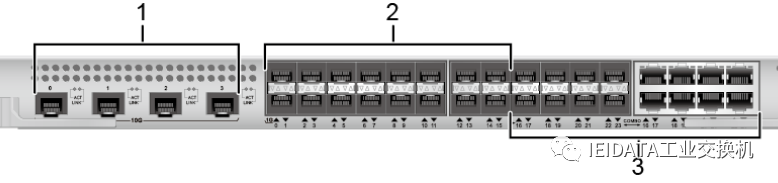

     例如，下图所示面板中的第3部分包括8个Combo接口，一个Combo接口分别是由面板上的一个电接口和一个光接口组成。电接口和光接口共用一个接口视图，且两者不能同时工作。

图 4-2 combo口

     1.4 Console口接口是典型的配置接口。使用Console线直接连接至计算机的串口，利用终端仿真程序（一般使用Windows自带的“超级终端”）在本地配置路由器。网络设备的Console接口多为RJ-45接口，并标记有CONSOLE字样。

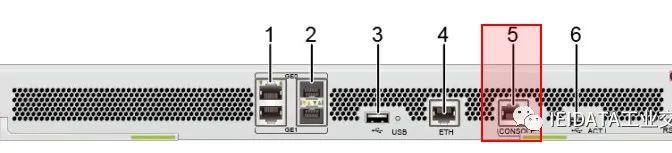

图5 console口

   2 根据传输速率的不同划分全国产交换机端口类型

    传输速率是决定以太网交换机端口类型至关重要的因素，目前以太网交换机的传输速率有1G/10G/25G/40G/100G甚至更高的速率。下面是这些不同传输速率以太网交换机的主流端口类型。

    2.1 RJ45端口

    目前，1000BASE-T以太网交换机上的端口为RJ45，该类型的端口可用于数据中心中服务器接入、LAN、以及台式机交换机的上行链路或千兆到桌面的带宽应用。当两台1000BASE-T以太网交换机连接时通常使用标准的双绞线，如五类、超五类、六类、超六类网络跳线。

    2.2  SFP端口

    SFP端口（微型GBIC端口）是一种小型热插拔接口。在以太网中，SFP端口速率为1Gbit/s，在光纤通道系统中，SFP端口速率可达4Gbit/s。在带有SFP端口的千兆交换机上插入SFP光模块搭配不同的线缆（光纤跳线或铜缆）使用时，可在光纤上实现长短距离的传输和在铜缆上实现短距离的传输。如，使用SFP1G-ZXC-55光模块和LC双工光纤跳线连接时最大传输距离为160千米，使用SFP-GB-GE-T光模块（即电口模块）和五类网线连接时最大传输距离为100米。

    2.3  SFP+端口

    SFP+端口（小型可插拔接口）是SFP端口的升级版，可支持高达10Gbps的传输速率。SFP+端口具备向后兼容性，也就是说SFP+端口上可支持SFP光模块，但链路的传输速率会降低至1Gbps。需要注意的是SFP端口上不能支持SFP+光模块，因为无法将SFP+光模块的速率调至1Gbps。

     2.4  QSFP+端口

    QSFP+端口是在QSFP（四通道小型可插拔接口）的基础上发展而来，其拥有4x10G通道，适用于40G以太网。也就是说QSFP+端口相当于是通过四个通道 SFP+接口实现40Gbps的传输。

    3. 根据功能的不同划分全国产交换机的端口类型

    与上述传输速率相同，功能和应用也是影响以太网交换机端口类型的重要因素，因为同一端口可具备不同的功能和多种用途。该类别的端口可能更为复杂，但深入了解它们可帮助您更好地选择以太网交换机。

    3.1 Combo端口（即光电复用端口）是指交换机面板上的两个以太网端口，即电口（RJ45端口）和光口（SFP端口）。海翎光电的小编在上面也提到了。总的来说，Combo端口的最大优势是在不占用未使用的交换结构上提供不同类型的连接，从而为用户提供强大的功能和灵活性，可根据特殊的网络应用要求配置该交换机。

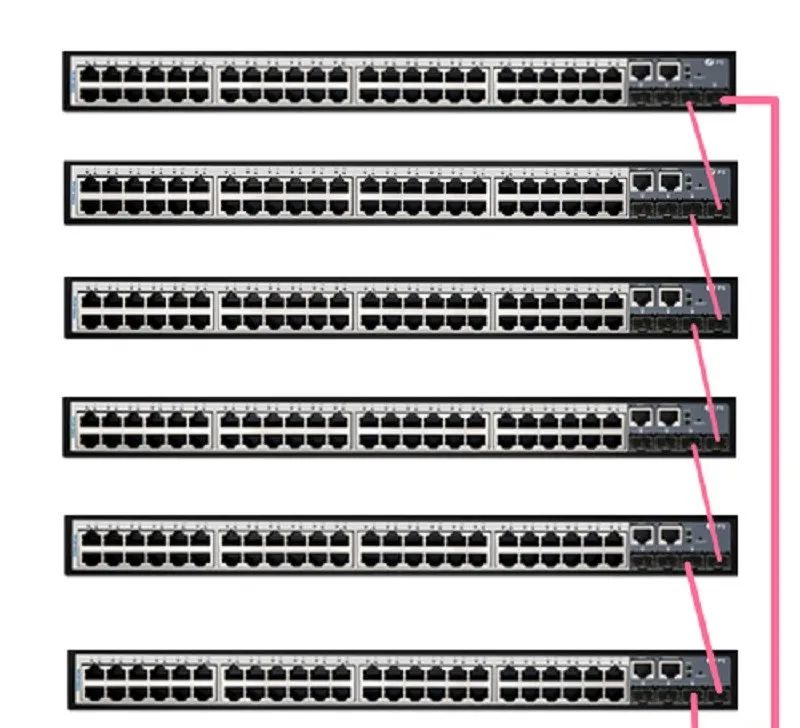

    3.2  堆叠端口是以太网交换机的一种特殊功能端口，主要是用来与相同品牌、型号和软件版本的以太网交换机进行堆叠连接，其中，多台堆叠交换机可视为一台交换机，用户可通过堆叠内的主交换机实现对堆叠内所有交换机的管理。同时，进行堆叠过后的端口容量是所有进行堆叠的交换机端口总和。此外，堆叠端口可以是以太网交换机中的某个上行链路端口，也可以是专用于堆叠的端口。

    3.3  以太网供电端口（即PoE端口）可通过双绞线同时实现数据和电源的传输。以太网供电端口遵循的标准不同，所提供的电源也不同，目前，遵循IEEE 802.3af标准的以太网交换机（即PoE交换机）的端口可提供高达15.4W的电源；遵循IEEE 802.3at标准的以太网交换机（即PoE+交换机）的端口可提供高达30W的电源。但随着距离的增加，其功率会出现衰减的问题，因此PoE交换机的供电设备上可用的最小功率是12.9W；PoE+交换机的供电设备上可用的最小功率是25.5W。

    4.根据网络体系结构的不同划分以太网交换机端口类型

    传统的网络体系结构（即三层网络体系结构）通常包含了核心层、汇聚层和接入层。相应地，以太网交换机的端口也可进行如此划分。

    接入端口主要用来连接台式计算机、笔记本电脑、打印机等设备，只能连接接入链路。通常，接入端口只能属于一个VLAN（也就是说接入端口只能是这个特定VLAN的成员），且只为该VLAN传输数据帧，所有未分类为该VLAN的数据帧都将会被丢弃。其中，接口端口只会以本机格式发送和接收的数据帧，并不会进行VLAN标记，也就是说数据帧不会带有任何的VLAN标记。

    中继端口指交换机之间或交换机和路由器之间或交换机和服务器之间的连接端口，可连接中继链路的端口。中继端口允许多个VLAN通过，可同时接收和发送多个VLAN的报文。中继端口是连接到其他交换机端口的VLAN聚合端口，而接入端口是交换机连接到VLAN中主机的端口。

    混合端口是指用于连接网络设备和用户设备的连接端口，用于连接混合链路的端口。混合端口既可支持未标记的VLAN（如接入端口），也支持标记的VLAN（如中继端口）。与中继端口相同的是，混合端口也可允许多个VLAN通过，能接收和发送多个VLAN的报文，但不同的是，混合端口可允许多个VLAN的报文发送时不打标签，而中继端口只允许缺省VLAN的报文发送时不打标签。虽然混合端口与中继端口在很多方面存在相似之处，但是混合端口拥有更多的端口配置功能。

    下图展示了接入端口、中继端口以及混合端口如何在同一网络系统中应用。

    总结：若是能辨别以太网交换机端口类型的不同，将有助于您选出更加适用于自身网络的以太网交换机。此外，在考虑所需端口类型和端口数量时，还应当考虑当前和未来的业务量以及对功能的需求。合适您的才是最重要的。
