基于input系统的按键驱动

什么是中断

 实际上就是一种通知机制，通知cpu发生了某种需要立即处理的事件

内部中断

cpu执行程序的过程发生了如硬件错误、运算错误（模0、溢出等）

外部中断

外设发生的某种情况，如通过引脚的高低电平来通知cpu事件（如鼠标点击）

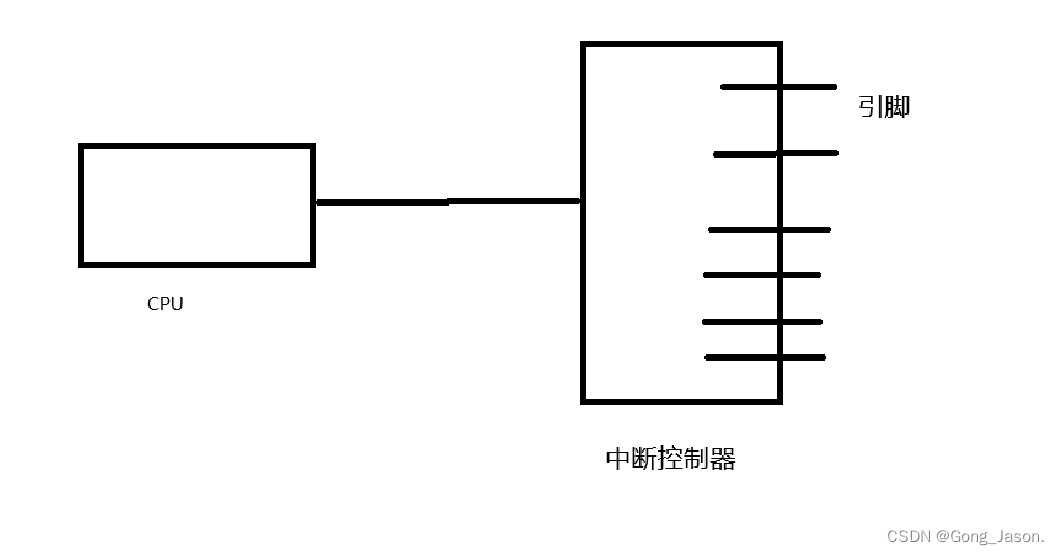

通知流程

当设备产生事件时，设备会通过引脚进行信号传输，在中断控制器的引脚中设计出相应的寄存器，将信号存入寄存器中，cpu读取数据通过总线去中断控制器进行访问，会去寄存器中寻找相应的数据。

中断处理原理

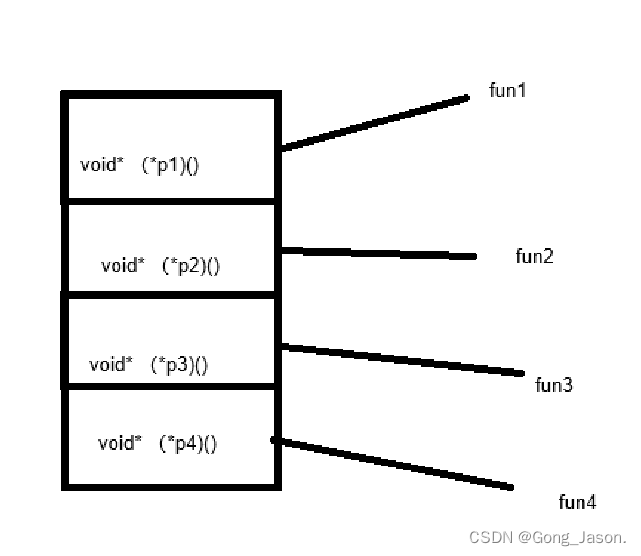

向量中断

向量中断主要是中断服务由一个函数指针数组组成，每个区域都指向一个函数，当发生中断事件，即可去调用该函数

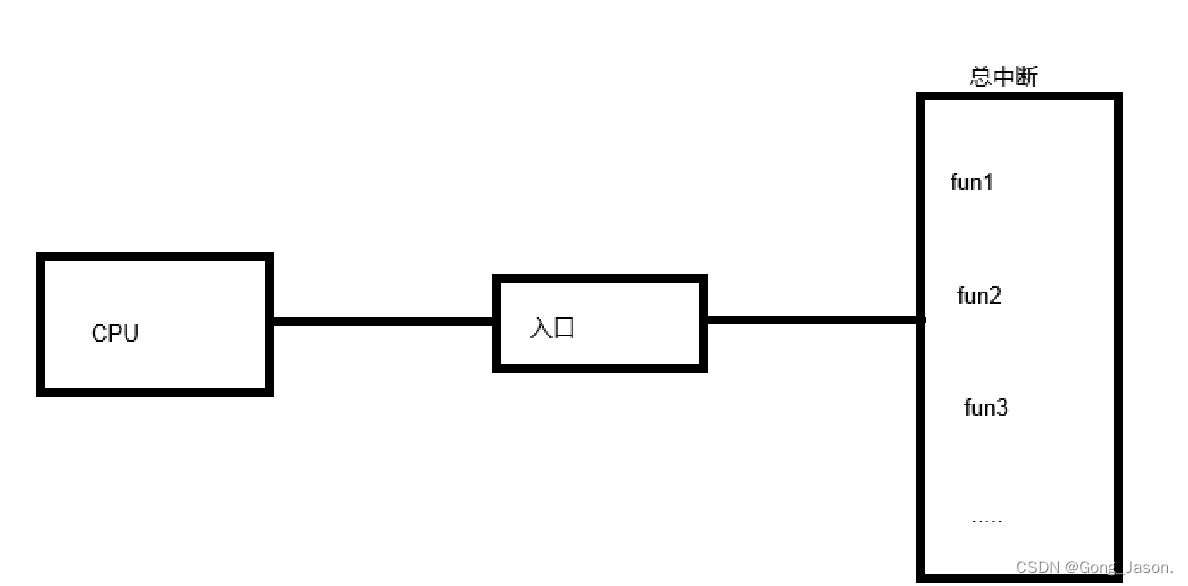

非向量中断

非向量中断是指的每一个中断服务器程序都在一个大框架内，每次调用都去该框架中调用非中断处理程序

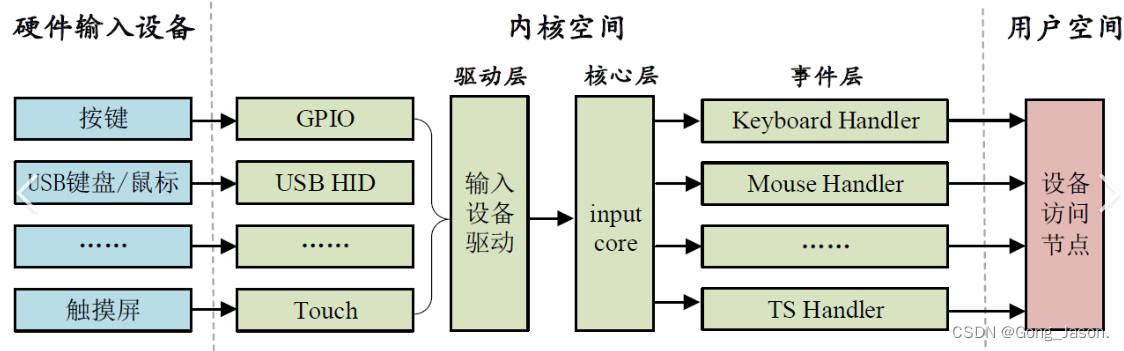

input子系统

input子系统就是linux管理所有输入设备的系统（如键盘、触摸屏、鼠标等）。其中核心层和事件层都由厂家和内核工程师写好，驱动层需要自己写。核心层是用来连接设备驱动和事件层的匹配

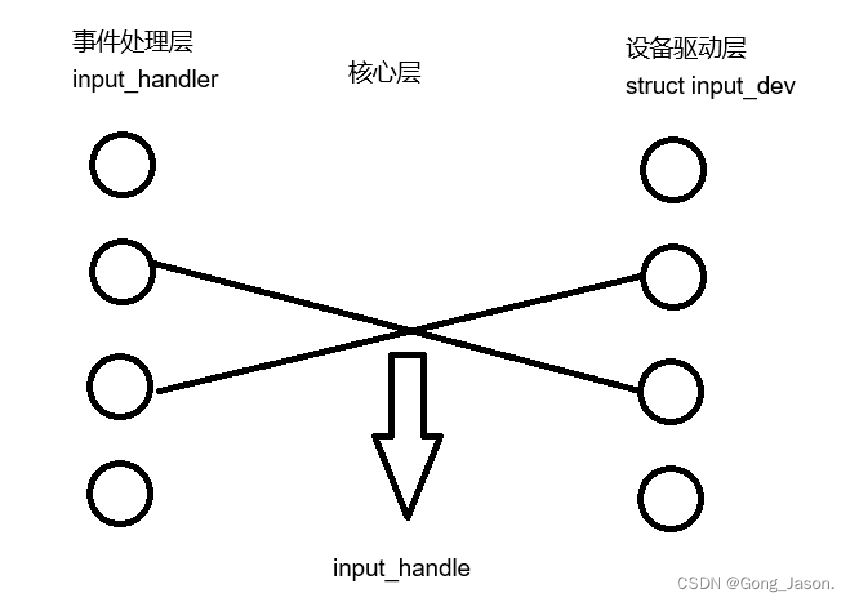

设备驱动思想

1、定于成对象

2、对象如何初始化

3、对象怎么注册

struct input_handler {
    void *private;

    void (*event)(struct input_handle *handle, unsigned int type, unsigned int code, int value);
    bool (*filter)(struct input_handle *handle, unsigned int type, unsigned int code, int value);
    bool (*match)(struct input_handler *handler, struct input_dev *dev);
    int (*connect)(struct input_handler *handler, struct input_dev *dev, const struct input_device_id *id);
    void (*disconnect)(struct input_handler *handler, struct input_dev *dev);
    void (*start)(struct input_handle *handle);
    void (*fops_poll)(struct file *file, poll_table *wait);
    int (*fops_read)(struct file *file, char __user *buffer, size_t count, loff_t *ppos);
    int minor;
    const char *name;
    const char *id_table_name;
    struct module *module;
    const struct file_operations *fops;
    struct list_head h_list;  /* List of input handles associated with the handler */
    struct list_head node;    /* List of handlers */

    /* Obsolete and unused */
    void (*init)(void);
    void (*setup)(struct input_handle *handle);
    int (*accept)(struct input_handler *handler, struct input_dev *dev,
                  const struct input_device_id *id);
};

struct input_dev {
    const char *name;
    const char *phys;
    const char *uniq;
    struct input_id id;

    unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)];

    unsigned long evbit[BITS_TO_LONGS(EV_CNT)]; //指定事件类型位按键事件
    unsigned long keybit[BITS_TO_LONGS(KEY_CNT)];//上报键值
    unsigned long relbit[BITS_TO_LONGS(REL_CNT)];//相对事件，如鼠标
    unsigned long absbit[BITS_TO_LONGS(ABS_CNT)];//绝对事件，触摸屏
    unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)];//
    unsigned long ledbit[BITS_TO_LONGS(LED_CNT)];
    unsigned long sndbit[BITS_TO_LONGS(SND_CNT)];
    unsigned long ffbit[BITS_TO_LONGS(FF_CNT)];
    unsigned long swbit[BITS_TO_LONGS(SW_CNT)];


    struct device dev;  //继承事件，所有事件的父类

    struct list_head h_list;
    struct list_head node;
};

struct input_handle {
    void *private;

    int open;
    const char *name;

    struct input_dev *dev;
    struct input_handler *handler;

    struct list_head d_node;  /* Used in input_dev->h_list */
    struct list_head h_node;  /* Used in input_handler->h_list */
};

 input子系统实例实现

1、创建input_dev结构体变量

struct input_dev* input_allocate_device*(void)

2、初始化input_dev结构体变量

（1）name

（2）事件类型

（3）子事件类型

3、注册input_dev结构体变量

int input_register_device(struct input_dev* dev)

4、上报事件

 事件上报结构体

open驱动节点后，read（fd，buffer的类型是inputevent,size)

struct timeval {
    long tv_sec;         // 秒
    long tv_usec;        // 微秒
};

struct input_event {
    struct timeval time; // 时间戳
    __u16 type;          // 事件类型
    __u16 code;          // 事件代码
    __s32 value;         // 事件值
};

 上报数据需要调用input_sync，内核中有个同步buffer，需要上报一个同步一个

void input_report_key(struct input_dev *dev, unsigned int code, int value);
void input_report_rel(struct input_dev *dev, unsigned int code, int value);
void input_report_abs(struct input_dev *dev, unsigned int code, int value);
void input_report_sync(struct input_dev *dev);

5、注销input_dev结构体变量

void input_unregister_device(struct input_dev* dev)

6、释放input_dev结构体变量

void input_free_device(struct input_dev* dev)
