R语言中的地理/投影坐标系统（上）[翻译]

最新推荐文章于 2022-11-21 12:16:23 发布
最新推荐文章于 2022-11-21 12:16:23 发布
阅读量2.3k 收藏 17
点赞数 1
文章标签： python java 编程语言 大数据 mysql
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_54000907/article/details/124977348
版权

原文链接：https://mgimond.github.io/Spatial/coordinate-systems-in-r.html。

译文分上、下两篇，这里为上篇。

1 「关于PROJ环境更新的说明」

新版本的sf工具包使用的是PROJ 6.0C库或更高版本。注意不要把PROJ的版本与R里的proj4工具包弄混淆——proj4和sf都是依赖于PROJ C库构建的R工具包，而PROJ C库是独立于R环境的。关于PROJ的更多信息可以查看https://proj.org/。

PROJ 6.0相比于之前的版本有明显的变化。它对R的空间分析生态造成了很大的影响。如果你使用的proj4和sf工具包是依赖PROJ 6.0之前的版本构建的话，那么接下来本文的一些输入/输出结果可能会与你得到的不太一样。

2 「本练习的示例数据」

通过如下代码可以将示例数据加载到R环境中：

load(url("https://github.com/mgimond/Spatial/raw/main/Data/Sample1.RData"))

本文仅会使用其中的两个数据：缅因州的县级矢量图层s.sf；海拔栅格数据elev.r。前者是sf格式的，后者是raster格式的。其他数据可以通过下面的代码删除：

rm(list=c("inter.sf", "p.sf", "rail.sf"))
3 「加载sf工具包」
library(sf)

注意GEOS、GDAL和PROJ等工具包的版本会与sf关联。这些工具包的版本不同可能会使输出结果与本文不同。你可以通过下面代码查看相关包的版本号：

sf_extSoftVersion()[1:3]

##    GEOS    GDAL  proj.4
## "3.9.1" "3.2.1" "7.2.1"
❝

  • 译者注：上述版本号为译者运行的结果。原文GEOS 的版本号是3.9.0，其余两个与这里相同。下文若无特别说明，输出内容都是译者运行的结果。

❞
4 「查看一个坐标系统」

提取一个sf对象的坐标系统（coordinate system，CS）所使用的函数是st_crs()：

st_crs(s.sf)

## Coordinate Reference System:
##   User input: EPSG:26919
##   wkt:
## PROJCRS["NAD83 / UTM zone 19N",
##     BASEGEOGCRS["NAD83",
##         DATUM["North American Datum 1983",
##             ELLIPSOID["GRS 1980",6378137,298.257222101,
##                 LENGTHUNIT["metre",1]]],
##         PRIMEM["Greenwich",0,
##             ANGLEUNIT["degree",0.0174532925199433]],
##         ID["EPSG",4269]],
##     CONVERSION["UTM zone 19N",
##         METHOD["Transverse Mercator",
##             ID["EPSG",9807]],
##         PARAMETER["Latitude of natural origin",0,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8801]],
##         PARAMETER["Longitude of natural origin",-69,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8802]],
##         PARAMETER["Scale factor at natural origin",0.9996,
##             SCALEUNIT["unity",1],
##             ID["EPSG",8805]],
##         PARAMETER["False easting",500000,
##             LENGTHUNIT["metre",1],
##             ID["EPSG",8806]],
##         PARAMETER["False northing",0,
##             LENGTHUNIT["metre",1],
##             ID["EPSG",8807]]],
##     CS[Cartesian,2],
##         AXIS["(E)",east,
##             ORDER[1],
##             LENGTHUNIT["metre",1]],
##         AXIS["(N)",north,
##             ORDER[2],
##             LENGTHUNIT["metre",1]],
##     USAGE[
##         SCOPE["Engineering survey, topographic mapping."],
##         AREA["North America - between 72<U+00C2>°W and 66<U+00C2>°W - onshore and offshore. Canada - Labrador; New Brunswick; Nova Scotia; Nunavut; Quebec. Puerto Rico. United States (USA) - Connecticut; Maine; Massachusetts; New Hampshire; New York (Long Island); Rhode Island; Vermont."],
##         BBOX[14.92,-72,84,-66]],
##     ID["EPSG",26919]]

在新版本的PROJ C库中，坐标系统的定义格式是Well Known Text (WTK/WTK2)，它是由一系列的[...]标签组成的。对于投影坐标系统，WTK通常以PROJCRS[...]开头；对于地理坐标系统则以GEOGCRS[...]标签开头。

CRS输出结果还可以包括用户定义的EPSG代码（如本例），或者由大地基准面（datum）和投影类型（projection type）组成的字符串。

提取栅格对象的坐标系统所使用的是raster包中的crs()函数：

library(raster)
crs(elev.r)

##  CRS arguments:
##  +proj=utm +zone=19 +datum=NAD83 +units=m +no_defs +ellps=GRS80
## +towgs84=0,0,0

注意，在该版本的raster工具包中，crs()函数不会输出格式化的WKT字符串。

截至目前，共有两种方式来定义坐标系统：一种是使用EPSG代码（https://spatialreference.org/ref/epsg/）；另一种是使用PROJ4格式化的字符串（https://proj.org/apps/proj.html）。这两种方式在sf和raster工具包中都可以使用。

在新版本的PROJ C库中，你也可以使用Well Known Text (WTK/WTK2)去定义sf对象的坐标系统。这种格式语法更加复杂（正如上文st_crs()函数的输出结果），并且对于手动定义来说，它也不是一个简单的方法。如有可能，请使用权威机构定义过的EPSG代码。不过，如果要定制一个坐标系统，使用PROJ4语法会更加容易。

5 「理解PROJ4的语法」

PROJ4语法是由一系列参数组成的，每个参数均以+为前缀。比如，elev.r的坐标系统使用的是通用墨卡托投影（UTM projection，+proj=utm）的第十九个带（zone19，+zone=19），大地基准面为NAD 1983（+datum=mad83）。

下面列举了一些PROJ4的参数，完整参数请查看网址https://proj.org/usage/projections.html。

参数描述
+a椭球体的半长轴
+b椭球体的半短轴
+datum大地基准面名称
+ellps椭球体名称
+lat_0原点（origin）的纬度坐标
+lat_1第一个标准纬度平行线
+lat_2第二个标准纬度平行线
+lat_ts真尺度纬度（Latitude of true scale）
+lon_0中央子午线
+over允许经度值在-180-180范围外
+proj投影名称
+south表示UTM投影南半球的带（zone）
+units距离单位，可以为米、英尺等
+x_0东移假定值（False easting）
+y_0北移假定值（False northing）
+zoneUTM投影的带

投影类型（即参数+proj）可在网址https://proj.org/operations/projections/查看。

6 「定义一个坐标系统」

定义过的坐标系统能够赋予空间对象。它可以赋给没有坐标参考系的对象，也可以覆盖已存在的坐标系统（后者只有在能确定对象原有的坐标系统是错误的情况下才会使用）。注意，本节的操作不会改变对象背后的坐标值（这个过程留在下节介绍）。

我们假设s.sf原本不存在坐标参考系，然后使用st_set_crs()函数进行手动指定。在下面的例子中，我们使用proj4语法定义坐标系统：

s.sf <- st_set_crs(s.sf, "+proj=utm +zone=19 +ellps=GRS80 +datum=NAD83")

现在让我们查看对象的坐标系统：

st_crs(s.sf)

## Coordinate Reference System:
##   User input: +proj=utm +zone=19 +ellps=GRS80 +datum=NAD83
##   wkt:
## PROJCRS["unknown",
##     BASEGEOGCRS["unknown",
##         DATUM["North American Datum 1983",
##             ELLIPSOID["GRS 1980",6378137,298.257222101,
##                 LENGTHUNIT["metre",1]],
##             ID["EPSG",6269]],
##         PRIMEM["Greenwich",0,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8901]]],
##     CONVERSION["UTM zone 19N",
##         METHOD["Transverse Mercator",
##             ID["EPSG",9807]],
##         PARAMETER["Latitude of natural origin",0,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8801]],
##         PARAMETER["Longitude of natural origin",-69,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8802]],
##         PARAMETER["Scale factor at natural origin",0.9996,
##             SCALEUNIT["unity",1],
##             ID["EPSG",8805]],
##         PARAMETER["False easting",500000,
##             LENGTHUNIT["metre",1],
##             ID["EPSG",8806]],
##         PARAMETER["False northing",0,
##             LENGTHUNIT["metre",1],
##             ID["EPSG",8807]],
##         ID["EPSG",16019]],
##     CS[Cartesian,2],
##         AXIS["(E)",east,
##             ORDER[1],
##             LENGTHUNIT["metre",1,
##                 ID["EPSG",9001]]],
##         AXIS["(N)",north,
##             ORDER[2],
##             LENGTHUNIT["metre",1,
##                 ID["EPSG",9001]]]]

你可以看到，在User input字段显示的是调用st_set_crs()函数时的proj4字符串。但是，你也会注意到，在WKT字符串中，一些参数比如PROJCRS、BASEGEOGCRS显示是未知的（"unknown"）。这并不是一个太大的问题，因为关键的大地基准面和投影信息是存在的。尽管如此，在可能的情况下，使用EPSG代码定义坐标系统会是个不错的选择：

UTM NAD83 Zone 19N的EPSG代码是26919：

s.sf <- st_set_crs(s.sf, 26919)

让我们再来看看坐标系统：

st_crs(s.sf)

## Coordinate Reference System:
##   User input: EPSG:26919
##   wkt:
## PROJCRS["NAD83 / UTM zone 19N",
##     BASEGEOGCRS["NAD83",
##         DATUM["North American Datum 1983",
##             ELLIPSOID["GRS 1980",6378137,298.257222101,
##                 LENGTHUNIT["metre",1]]],
##         PRIMEM["Greenwich",0,
##             ANGLEUNIT["degree",0.0174532925199433]],
##         ID["EPSG",4269]],
##     CONVERSION["UTM zone 19N",
##         METHOD["Transverse Mercator",
##             ID["EPSG",9807]],
##         PARAMETER["Latitude of natural origin",0,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8801]],
##         PARAMETER["Longitude of natural origin",-69,
##             ANGLEUNIT["degree",0.0174532925199433],
##             ID["EPSG",8802]],
##         PARAMETER["Scale factor at natural origin",0.9996,
##             SCALEUNIT["unity",1],
##             ID["EPSG",8805]],
##         PARAMETER["False easting",500000,
##             LENGTHUNIT["metre",1],
##             ID["EPSG",8806]],
##         PARAMETER["False northing",0,
##             LENGTHUNIT["metre",1],
##             ID["EPSG",8807]]],
##     CS[Cartesian,2],
##         AXIS["(E)",east,
##             ORDER[1],
##             LENGTHUNIT["metre",1]],
##         AXIS["(N)",north,
##             ORDER[2],
##             LENGTHUNIT["metre",1]],
##     USAGE[
##         SCOPE["Engineering survey, topographic mapping."],
##         AREA["North America - between 72掳W and 66掳W - onshore and offshore. Canada - Labrador; New Brunswick; Nova Scotia; Nunavut; Quebec. Puerto Rico. United States (USA) - Connecticut; Maine; Massachusetts; New Hampshire; New York (Long Island); Rhode Island; Vermont."],
##         BBOX[14.92,-72,84,-66]],
##     ID["EPSG",26919]]

关键的投影参数仍然是一致的。但是在WKT字符串开头还额外添加了一些信息。

你同样可以使用前面定义s.sf坐标系统的PROJ4字符串去定义栅格数据的投影，使用的函数是crs()（这里我们假定空间对象缺乏坐标信息或坐标信息不准确）。

crs(elev.r) <- "+proj=utm +zone=19 +ellps=GRS80 +datum=NAD83"

注意，我们不需要定义所有的投影参数，只要我们知道未被定义的参数的默认值是正确的就可以了。另外，我们也不需要指定半球，因为NAD83大地基准面仅适用于北美。

让我们来查看栅格对象的坐标系统：

crs(elev.r)

## CRS arguments:
##  +proj=utm +zone=19 +datum=NAD83 +units=m +no_defs
❝

  • 译者注：此处输出结果为作者原文。

❞

使用EPSG代码定义栅格坐标系统的方法如下：

crs(elev.r) <- "+init=EPSG:26919"
crs(elev.r)

## CRS arguments:
##  +proj=utm +zone=19 +datum=NAD83 +units=m +no_defs

请注意EPSG代码是如何转换成proj4字符串的。

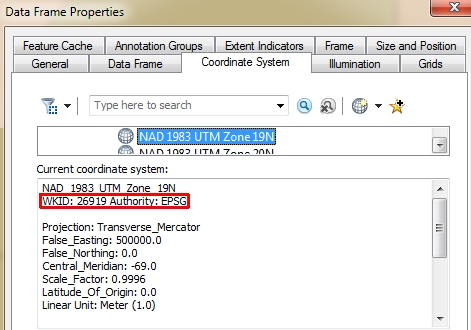

为了重现一些软件如ArcGIS中已定义坐标系统的参数，最好的方法是先提取它们的WKID/EPSG代码，然后将数字放到网站http://spatialreference.org/ref/上进行检索。例如，在ArcGIS中，WKID编码可以在坐标系统属性（coordinate system properties）中查看。

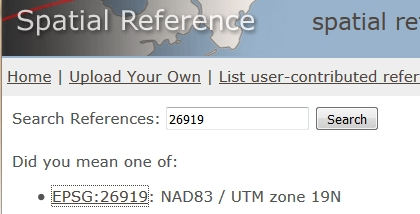

这个编码可以放到网址http://spatialreference.org/ref/的搜索框里，然后查看proj4参数（注意必须在语法选项清单中选择Proj4）。


下面是一些常见的投影：

投影WKID来源语法
UTM NAD 83 Zone 19N26919EPSG+proj=utm +zone=19 +ellps=GRS80 +datum=NAD83 +units=m +no_defs
USA Contiguous albers equal area102003ESRI+proj=aea +lat_1=29.5 +lat_2=45.5 +lat_0=37.5 +lon_0=-96 +x_0=0 +y_0=0 +ellps=GRS80 +datum=NAD83 +units=m +no_defs
Alaska albers equal area3338EPSG+proj=aea +lat_1=55 +lat_2=65 +lat_0=50 +lon_0=-154 +x_0=0 +y_0=0 +ellps=GRS80 +datum=NAD83 +units=m +no_defs
World Robinson54030ESRI+proj=robin +lon_0=0 +x_0=0 +y_0=0 +ellps=WGS84 +datum=WGS84 +units=m +no_defs
