一、 什么是LR(0)文法

1、概念

若一个文法 G 的拓广文法 G’ 的识别活前缀的自动机中的每个状态（项目集）均不存在下述情况：

1. 既有移进项目又有规约项目（移进-规约冲突）；
2. 含有多个规约项目（规约-规约冲突），

则称 G 为一个 LR(0) 文法

2、解释

项目分类如下：

①基本项目：圆点在最左边                  例：E→ •S

②移进项目：圆点后边是终结符           例：E→•aS

③待约项目：圆点后边是非终结符        例：E→a•S

④规约项目：圆点在最右边                   例：E→aS•

二、实现步骤

例：已知文法

G[E]: E→aA

          A→cA

          A→d

1、拓广文法，加入一个用于产生开始符号的产生式，并从0开始编号

      0    S→E                   产生E的符号随意（除E以外）

      1    E→aA

      2    A→cA

      3    A→d

2、构造识别活前缀的DFA

（1）第一个项目集（或状态）

①项目集解释

从第0个产生式出发构造基本项，若圆点右侧有非终结符，则写出该非终结符的基本项

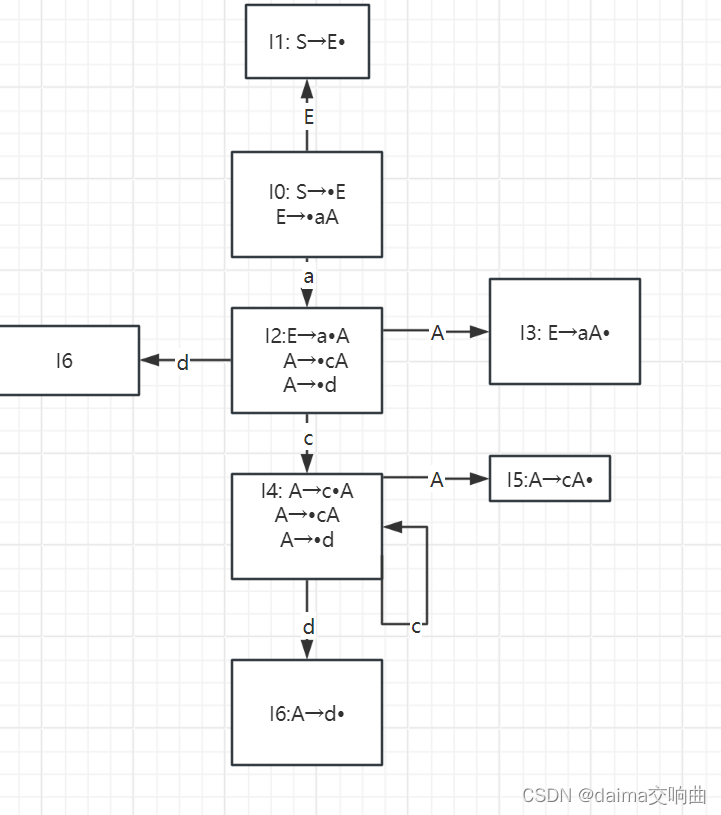

（2）完整活前缀的DFA如下

解释

每接受一个符号，产生一个新的状态（保留的为可接受该符号的项目），且圆点向前进一位。

同样，若圆点后为非终结符，需写出该非终结符的基本项。

直到出现规约状态（圆点在最右侧）

检查DFA是否正确，可通过判断规约项的个数是否等于拓广后产生式的个数

例如

I2中A→•cA接受c进入到I4状态，圆点向前一位：A→c•A

圆点后为非终结符A，写出A的基本项，即A→•cA   A→•d

之后写出I4接受符号后产生的状态，直到出现规约项（即I5、I6）

其中I4接受c还是它本身，不用再写新状态，指向它本身即可

3、构造LR(0)分析表

由上图DFA可得，同一个项目集不存在移进与规约，规约与guiyue

（1）说明

①状态中写DFA的几个状态

②ACTION中写终结符，包括#

③ACTION中Sn ,代表接受符号后转向哪个状态，n代表第n个状态

④ACTION中Rn，代表规约成第n个产生式，且Rn占整个ACTION

⑤ACTION中产生开始符号的规约项，在#处写acc

⑥GOTO中写非终结符，不包括新加进去的那个，即S

⑦GOTO中转向哪个状态直接写状态号即可

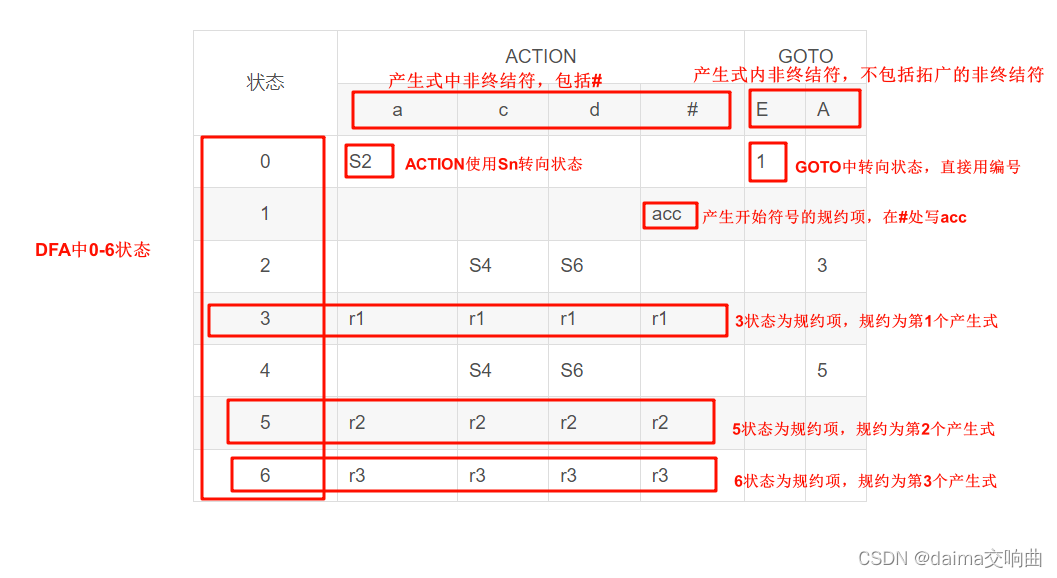

（2）LR(0)分析表如下

4、对于输入串acd#的分析过程

说明：转向，则余留输入串分析出一个，余留输入串栈-1，而符号栈+1

           规约，则余留输入串不变，符号栈进行规约

步骤	状态栈	符号栈	余留输入串栈	ACTION	GOTO
1	0	#	acd#	2
2	02	#a	cd#	4
3	024	#ac	d#	6
4	0246	#acd	#	3	5
5	0245	#acA	#	2	3
6	023	#aA	#	1	1
7	01	#E	#	acc

解释

步骤1

状态栈：0

符号栈：#

余留输入串栈：acd#

ACTION：0接受a，转向2状态

分析出c

步骤2

状态栈：0转向2，为02

符号栈：上步分析出a，即符号栈为：#a

余留输入串栈：a被分析，出栈，剩余cd#

ACTION：2接受c，转向4状态

分析出c

步骤3

状态栈：2转向4，为024

符号栈: 上步分析出c，即符号栈为#ac

余留输入串栈：c被分析，出栈，剩余#d

ACTION：4接受d，转向6

分析出d

步骤4

状态栈：4转向6，为0246

符号栈：上步分析出d，即符号栈为#acd

余留输入串栈：d被分析，出栈，剩余#

ACTION：6接受#，规约为产生式3

GOTO：

3产生式如下： A→d

d规约成A

len（3产生式）=|d|=1

出栈1个状态，即状态栈此时为024

GOTO[状态，规约成的非终结符

=GOTO[4,A]=5     4状态接受A为5状态

步骤5

状态栈：上步出栈一个状态，进入状态5，即0245

符号栈：d规约成A，即符号栈为#acA

余留输入串栈：不变，#

ACTION：5接受#规约为2产生式

GOTO：

2产生式如下：A→cA

cA规约成A

len(2产生式)=|cA|=2

出栈2个状态，及状态此时为02

GOTO[状态，规约成的非终结符]

=GOTO[2,A]=3

步骤6

状态栈：上步出栈2个状态，进入状态3，即023

符号栈：cA规约成A，即符号栈为#aA

余留输入串栈：不变，#

ACTION：3接受#规约成为1

GOTO：

1产生式如下：E→aA

aA规约成E

len(1产生式)=|aA|=2

出栈2个状态，及状态此时为0

GOTO[状态，规约成的非终结符]

=GOTO[0,E]=1

步骤7

状态栈：上步出栈2个状态，进入1状态，即01

符号栈：aA规约成E，即#E

余留输入串栈：不变，#

ACTION：1接受#，acc

至此，acc已出现，结束

三、练习

接下来，可以先自己练习一下，之后对答案

已知文法如下：

S→aAcBe

A→b

B→d

1、拓广文法并编号

0  E→S

1  S→aAcBe

2  A→b

3  B→d

2、构造活前缀的DFA

3、构造LR(0)分析表

状态	ACTION						GOTO
	a	b	c	d	e	#	S	A	B
0	S2						1
1						acc
2		S4						3
3			S6
4	r2	r2	r2	r2	r2	r2
5	r3	r3	r3	r3	r3	r3
6				S5					7
7					S8
8	r1	r1	r1	r1	r1	r1

4、对于输入串abcde的分析过程

步骤	状态栈	符号栈	余留输入串栈	ACTION	GOTO
0	0	#	abcde#	2
1	02	#a	bcde#	4
2	024	#ab	cde#	2	3
3	023	#aA	cde#	6
4	0236	#aAc	de#	5
5	02365	#aAcd	e#	3	7
6	02367	#aAcB	e#	8
7	023678	#aAcBe	#	1	1
8	01	#S	#	acc

至此，分析成功

另外：内容较多，若有纰漏，请提醒，感谢
