1. 双击打开acute

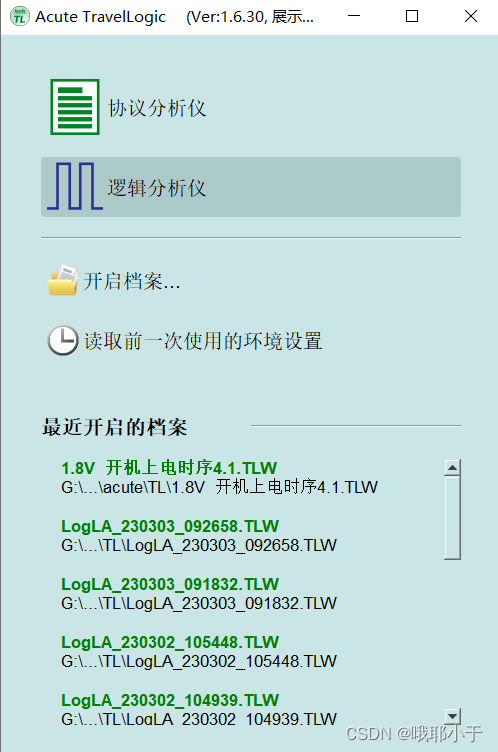

2. 点击逻辑分析仪进入(因每次进入都会重置配置,为方便可之间读取前一次使用环境)

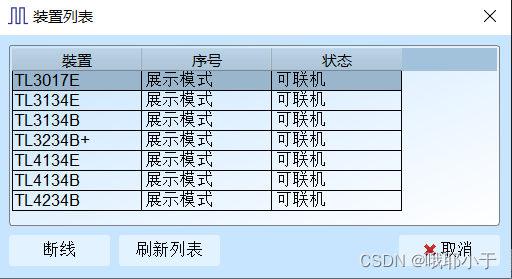

3. 进入主界面后,点击连线选择需要连接的设备
(可支持设备)

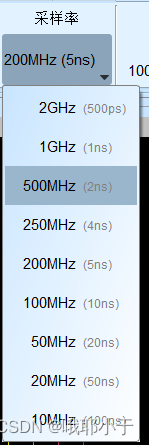

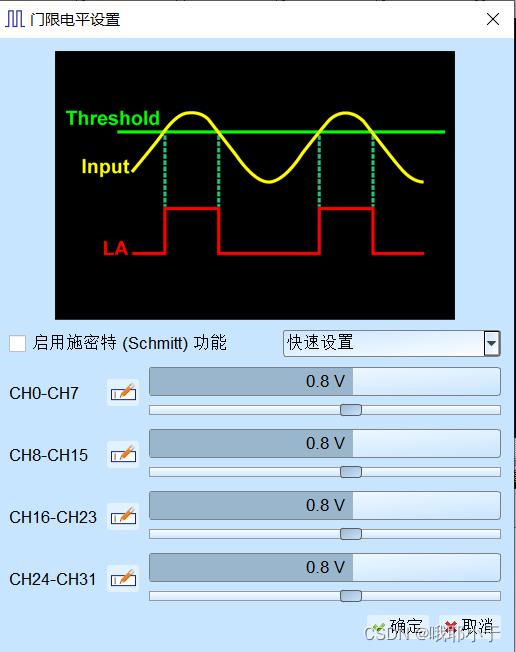

4. 配置门限电平、采样率、触发方式及采样模式
(以下仅供参考)

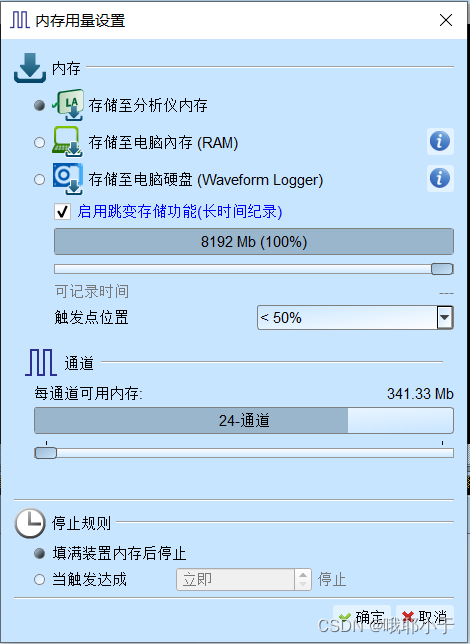

(存储至分析仪越大越好;存储至电脑内存须手动停止,但可以后续打开档案进行查看)

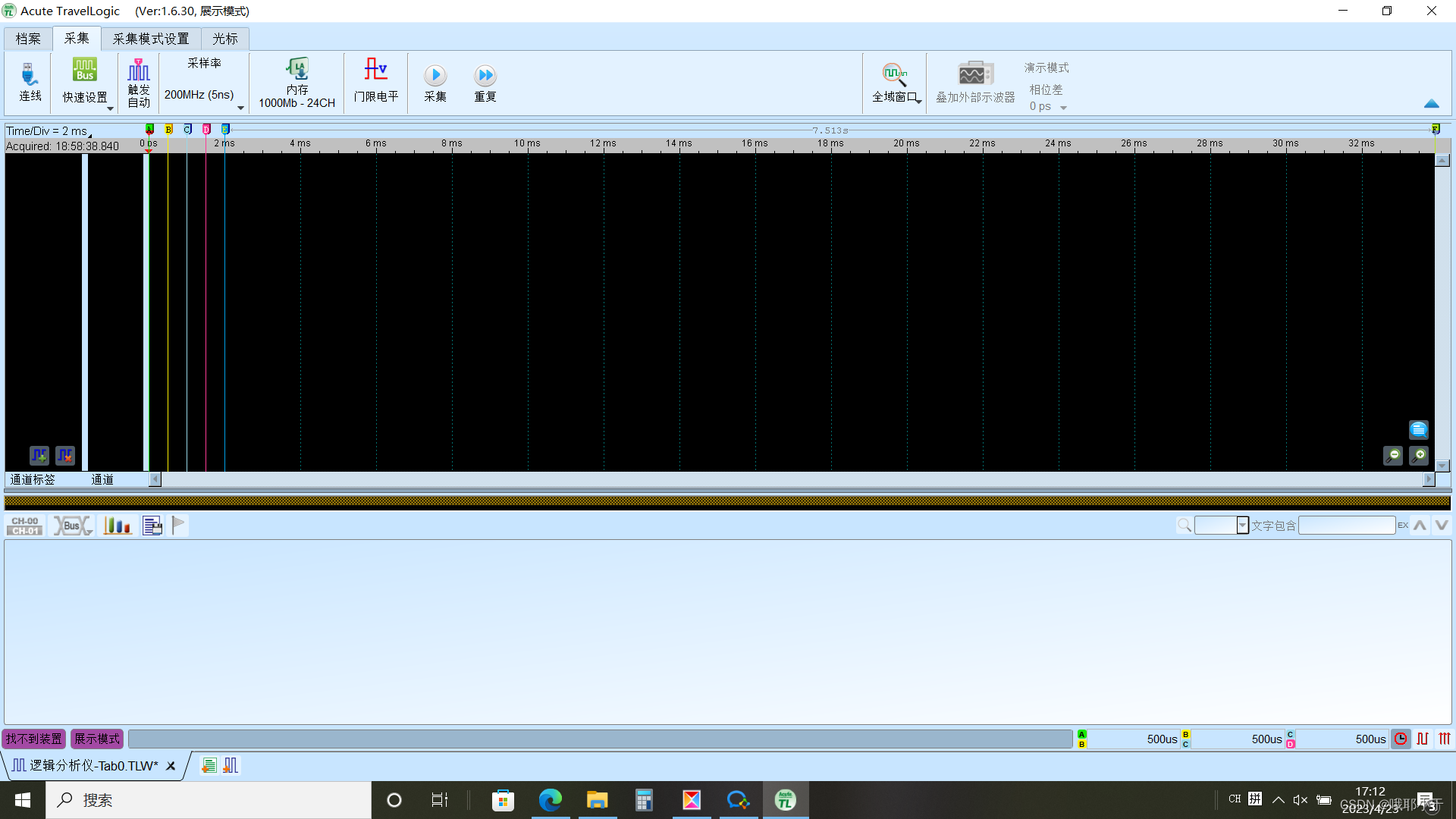

5. 点击采集即可开始抓取,再次点击即可停止

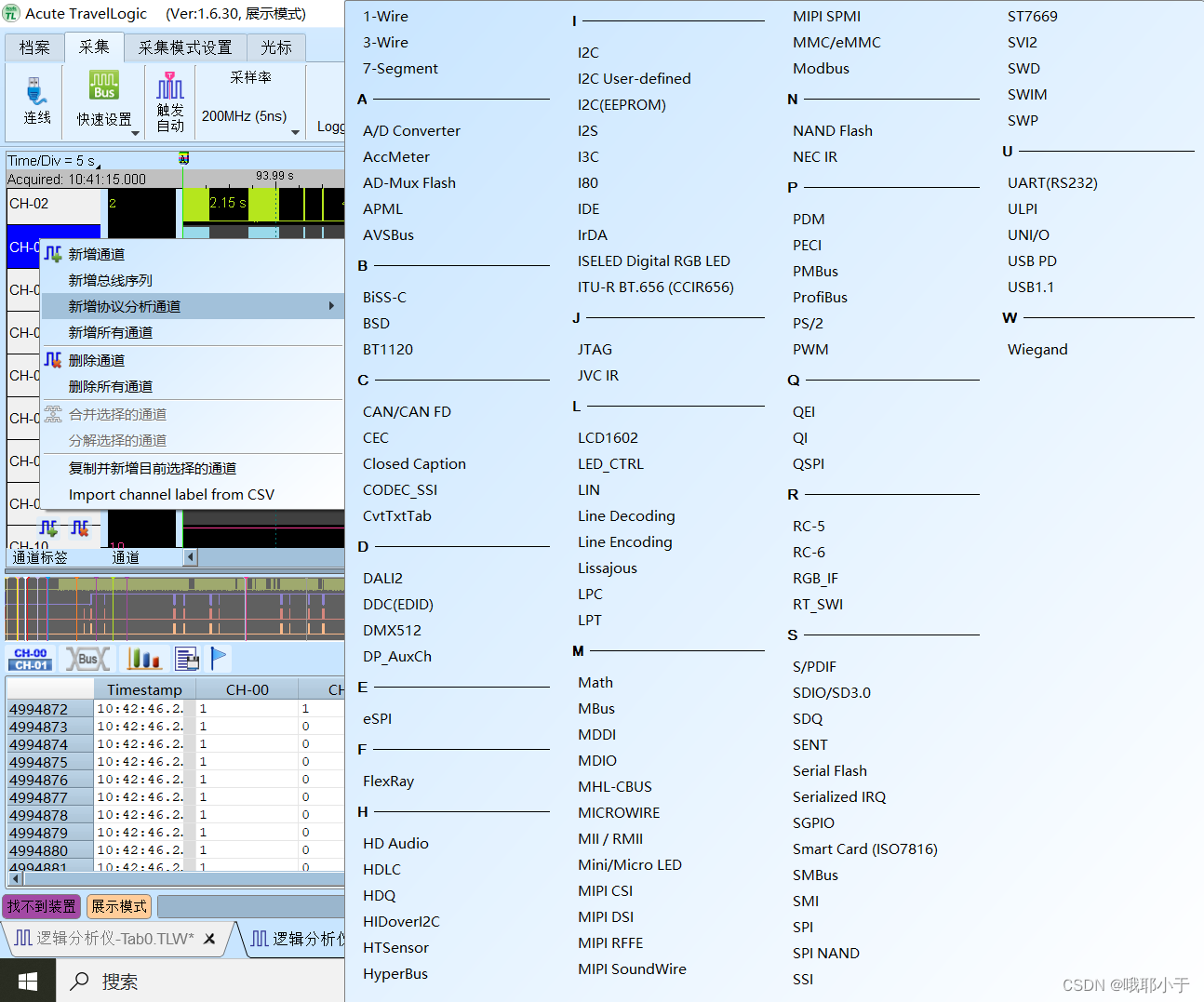

6. 选择通道后,右键后指向新增总线协议即可进行数据分析
(此处以mipi_dsi为示例)

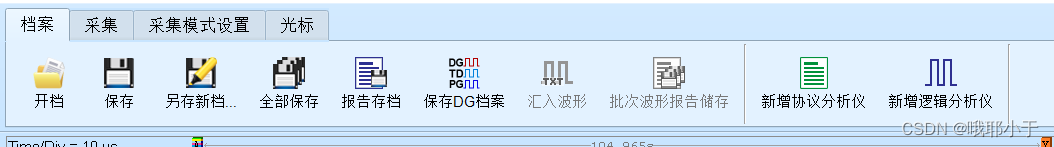

7. 点击档案即可进行保存档案、开档等操作

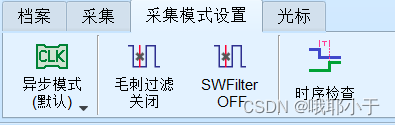

8. 点击采集模式设置可使用毛利过滤功能、同异步模式切换

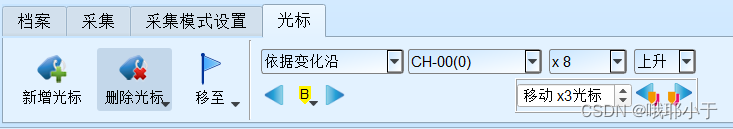

9. 点击光标可进行光标添加或删除,以及光标辅助分析功能
