本文详细介绍了如何使用Echarts库创建一个具有双圆环效果的仪表盘，包括设置基础配置、网格、坐标轴、系列数据等，以及利用markPoint实现指针尾部的圆环效果。此外，还展示了如何通过CSS实现底部圆弧背景的渐变效果，提供了完整的代码示例和最终展示效果。
整体效果如下：
基础配置：
let evaluation = this.$echarts.init(document.getElementById(id))
evaluation.setOption({
grid: {
top: '6%',
bottom: '18%',
left: '3%',
width: '96%',
containLabel: true
},
xAxis: {
show: false
},
yAxis: { show: false },
series: seriesData,
tooltip: { // 提示设置
},
backgroundColor: "rgba(5,11,26,0.90)",
borderColor: "rgba(5,11,26,0.90)",
textStyle: {
color: '#E6F3FF',
fontWeight: '400',
fontSize: '12px'
},
});
window.onresize = function () {
evaluation.resize()
}
series数据（我的seriesData）：
实现中间圆环主要是通过设置指针尾部圆点实现的：markPoint 一共3组数据，在前面2组数据上设置了不同大小，就可以实现双圆环啦
[{
name: '',
z: 2,
type: 'gauge',
center: ['50%', '50%'], // 默认全局居中
radius: '88%', // 半径
//起始角度。圆心 正右手侧为0度，正上方为90度，正左手侧为180度。
startAngle: 215,
//结束角度。
endAngle: -35,
data: [66],
clockwise: true, //仪表盘刻度是否是顺时针增长
min: 0, //配置仪表板的数值范围
max: 100,
axisLine: { // 坐标轴线
show: false, // 不显示坐标轴线
lineStyle: { // 属性lineStyle控制线条样式
color:
[
[0.1, '#03B1E5'],
[0.9, '#03B1E5'],
[1, '#03B1E5']
],
width: 2,
shadowColor: '#03B1E5', //默认透明
shadowBlur: 3 // 阴影
}
},
axisTick: { // 刻度线
length: 12,// 属性length控制线长
lineStyle: { // 属性lineStyle控制线条样式
color: 'auto'//分割线和刻度线与轴线的颜色对应
}
},
splitLine: {// 分隔线
length: 12, // 属性length控制线长
lineStyle: {// 属性lineStyle（详见lineStyle）控制线条样式
color: 'auto',//分割线和刻度线与轴线的颜色对应
width: 12
},
},
//刻度标签。
axisLabel: {
fontSize: 16,
color: "#03B1E5", // 文字颜色
},
pointer: {
length: '70%', // 指针长度
width: 2
},
// 指针尾部圆点
markPoint: {
symbol: 'circle',
symbolSize: 68,
data: [
//跟你的仪表盘的中心位置对应上，颜色可以和画板底色一样
{ x: '50%', y: '50%', itemStyle: { color: '#003593', borderWidth: 2, borderColor: '#0EB6FF' } }
]
},
detail: {
offsetCenter: [0, 0], // 中间文字
color: "rgba(0,0,0,0)",
},
progress: { //配置数值当前进度条统一样式
show: true,
overlap: false, //多组数据时进度条是否重叠。
roundCap: true, //是否在两端显示成圆形。
clip: true, //是否裁剪掉超出仪表盘的部分
},
anchor: { //表盘中指针的固定点统一样式配置
}
},
// 外圆 设置外部坐标曲线样式 刻度线和分割线不显示
{
name: '',
z: 2,
type: 'gauge',
center: ['50%', '50%'], // 默认全局居中
radius: '95%', // 半径
//起始角度。圆心 正右手侧为0度，正上方为90度，正左手侧为180度。
startAngle: 225,
//结束角度。
endAngle: -45,
data: [],
clockwise: true, //仪表盘刻度是否是顺时针增长
min: 0, //配置仪表板的数值范围
max: 100,
axisLine: { // 坐标轴线
lineStyle: { // 属性lineStyle控制线条样式
color:
[
[0.1, '#034B91'],
[0.2, '#0460B5'],
[0.3, '#0384D1'],
[0.5, 'rgba(3, 183, 208, 0.6)'],
[0.7, 'rgba(3, 183, 208, 0.6)'],
[0.8, '#0384D1'],
[0.9, '#0460B5'],
[1, '#034B91']
],
width: 4,
shadowColor: 'rgba(3, 183, 208, 0.6)', //默认透明
shadowBlur: 10 // 阴影
}
},
axisTick: { // 刻度线
length: 0,// 属性length控制线长
lineStyle: { // 属性lineStyle控制线条样式
color: 'auto'//分割线和刻度线与轴线的颜色对应
}
},
splitLine: {// 分隔线
length: 0, // 属性length控制线长
lineStyle: {// 属性lineStyle（详见lineStyle）控制线条样式
color: 'auto',//分割线和刻度线与轴线的颜色对应
width: 12
},
},
//刻度标签。
axisLabel: {
fontSize: 10,
color: "rgba(0,0,0,0)", // 文字颜色
},
pointer: {
length: '70%', // 指针长度
width: 0
},
// 指针尾部圆点
markPoint: {
symbol: 'circle',
symbolSize: 48,
data: [
//跟你的仪表盘的中心位置对应上，颜色可以和画板底色一样
{ x: '50%', y: '50%', itemStyle: { color: '#003593', borderWidth: 2, borderColor: '#0EB6FF' } }
]
},
detail: {
offsetCenter: [0, 0], // 中间文字
color: "rgba(0,0,0,0)",
},
progress: { //配置数值当前进度条统一样式
show: true,
overlap: false, //多组数据时进度条是否重叠。
roundCap: true, //是否在两端显示成圆形。
clip: true, //是否裁剪掉超出仪表盘的部分
},
anchor: { //表盘中指针的固定点统一样式配置
}
},
{
// 内部实心圆 设置背景颜色渐变
type: 'pie',
radius: '100%',
center: ['50%', '50%'],
z: -1,
itemStyle: {
normal: {
color: new echarts.graphic.RadialGradient(.5, .5, .4, [{
offset: 0,
color: '#003493'
},
{
offset: .3,
color: '#003493'
},
{
offset: .4,
color: '#002560'
},
{
offset: .5,
color: '#011434'
},
{
offset: .6,
color: '#031D41'
},
{
offset: .7,
color: 'rgba(8, 26, 69,0.6)'
},
{
offset: 1,
color: 'rgba(8, 26, 69,0.4)'
}], false),
label: {
show: false
},
labelLine: {
show: false
}
}
},
hoverAnimation: false,
label: {
show: false
},
tooltip: {
show: false
},
data: [1],
},
],

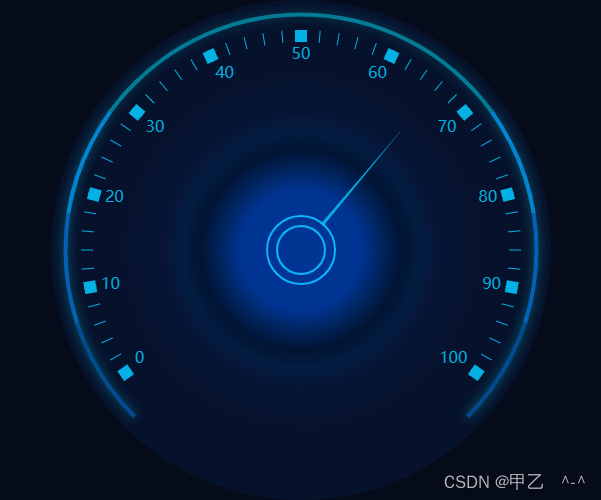

以上效果如下：
最下面的圆弧是单独写的css样式：
在盒子内部再加上一个div：
<div class="dashboard">
<div id="intention" ref="intention" style="width: 100%;height:100%;"></div> // 仪表盘容器
<div class="bottom-line"></div> // 设置底部圆弧
</div>
以下是scss样式：
.dashboard {
// 容器父盒子样式
margin: 100px auto;
width: 600px;
height: 500px;
position: relative;
overflow: hidden;
// 底部曲线样式
.bottom-line {
position: absolute;
top: 370px;
height: 600px;
width: 600px;
border: none;
box-sizing: border-box;
padding: 4px; // 边框颜色填充范围
background-image: linear-gradient(#060c1d, #081123), // 填充content-box
linear-gradient(to left bottom, #72edff, #0083e7); // 填充padding-box
// border-image: -webkit-linear-gradient(#72edff, #0083e7) 20 20; // 边框渐变色 设置之后无法设置 border-radius 所以放弃
background-clip: content-box, padding-box; // 设置盒子模型
border-radius: 600px;
}
// .bottom-line:hover {
// filter: hue-rotate(30deg); // filter(滤镜) 属性 hue-rotate给图像应用色相旋转。"angle"一值设定图像会被调整的色环角度值。值为0deg，则图像无变化。若值未设置，默认值是0deg。该值虽然没有最大值，超过360deg的值相当于又绕一圈。
// }
// 伪元素遮挡多余线条
.bottom-line::after {
position: absolute;
top: 14px;
left: -50px;
height: 700px;
width: 700px;
border-radius: 700px;
background-color: #060c1d;
z-index: 1;
content: '';
}
}

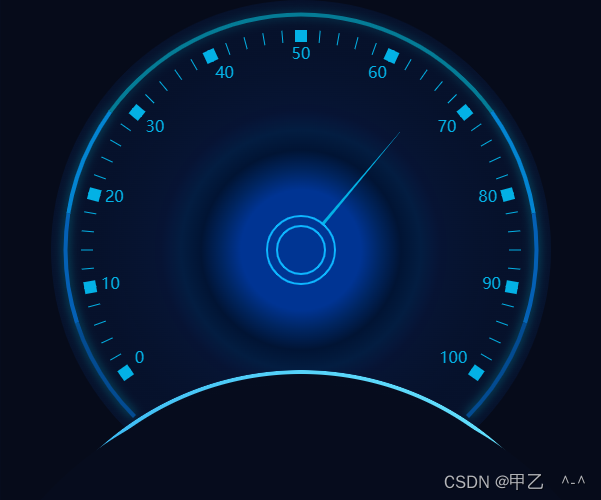

最后效果如图：
